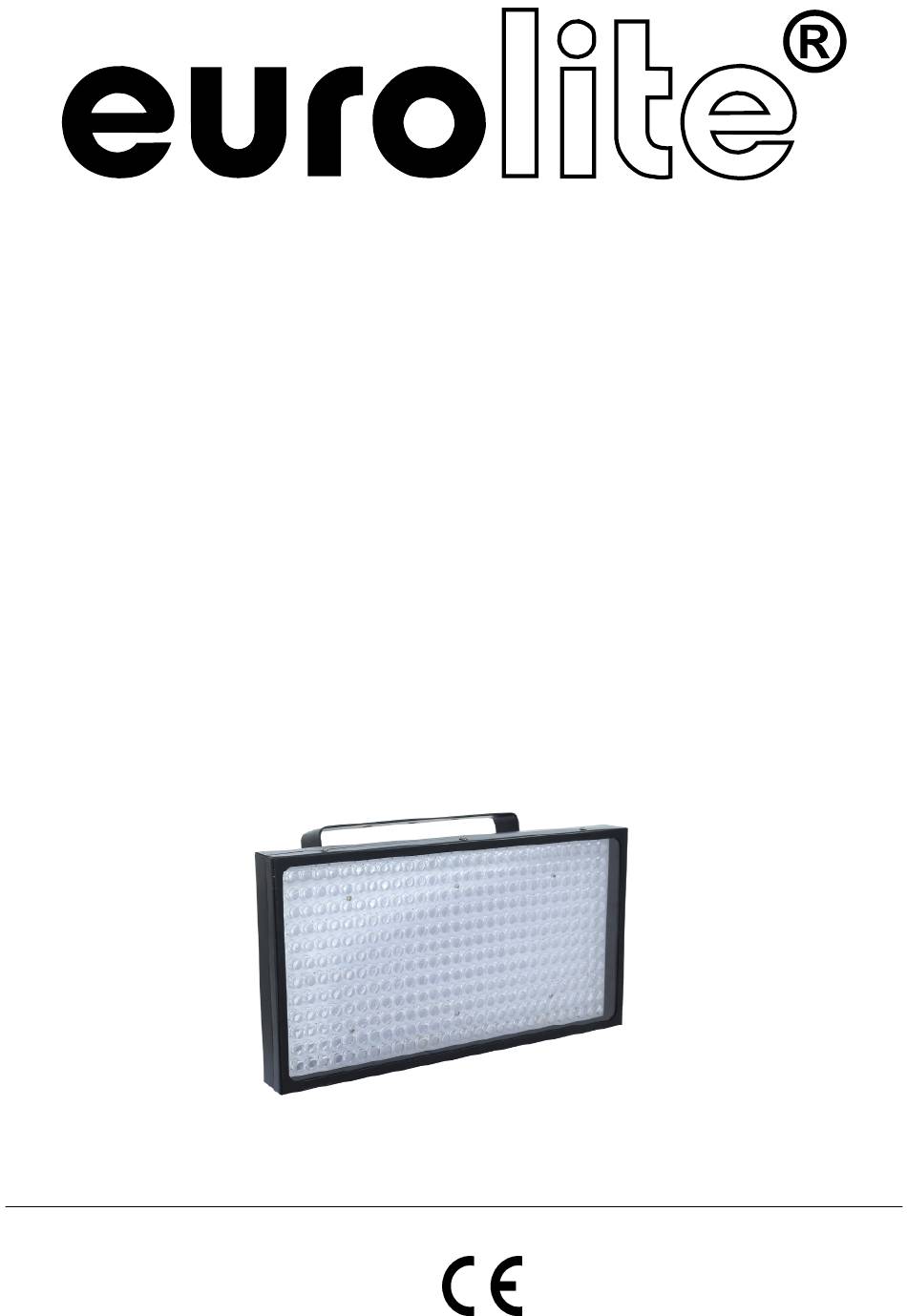

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
LED DMX Flash
6000K & UV
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED DMX Flash 6000K & UV and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED DMX Flash 6000K & UV

Summary of Contents for EuroLite LED DMX Flash 6000K & UV

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED DMX Flash 6000K & UV © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 INSTALLATION ..............................7 Überkopfmontage............................7 Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe............9 Anschluss ans Netz............................9 BEDIENUNG ..............................10 STEUERUNG ÜBER DIP SCHALTER: ......................10 Musiksteuerung............................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/39 00032738.DOC, Version 1.0...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED DMX Flash 6000K oder LED DMX Flash UV entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Page 6: Bestimmungsgemäße Verwendung

    Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. ACHTUNG Niemals die Kontaktstifte des Steckers berühren! Stromschlaggefahr am gezogenen Netzstecker. Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.

  • Page 7: Installation

    Die maximale Umgebungstemperatur T = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
  • Page 8 Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.

  • Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Strobe - Strobe

    Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Andernfalls funktionieren die Geräte nicht bzw. nicht korrekt. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Page 10: Bedienung

    Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht.

  • Page 11: Dmx-Protokoll

    Belegung der DIP-Schalter: Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie das Gerät über Ihren Controller ansteuern. DMX-Protokoll Kanal 1 – Dimmer ( 000 – 255) Kanal 2 – Strobe DMX Wert Eigenschaft Blackout 1 – 10 Musikgesteuert 11 – 20 Helligkeit 21 - 255 Geschwindigkeit...

  • Page 12: Sicherungswechsel

    ACHTUNG! Die Schutzscheibe muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

  • Page 13: Introduction

    INTRODUCTION Thank you for having chosen a EUROLITE LED DMX Flash 6000K or LED DMX Flash UV. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 14 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Page 15: Operating Determinations

    CAUTION! Never touch the plug's contact pins! Danger of electric shock at unplugged plug. Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only.

  • Page 16: Installation

    Please use the original packaging if the device is to be transported. Make sure that you pack the device in the original state. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.

  • Page 17: Dmx-512 Connection / Connection Between Fixtures

    DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the projector with the mounting-bracket to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines.

  • Page 18: Connection With The Mains

    If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter-cables. Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture.

  • Page 19: Sound Control

    Sound Control In order to select Sound Control, set the dipswitch 9 to ON. Strobe effects are sound-controlled. Blackout In order to select Blackout, set the dipswitch 10 to ON. DMX-CONTROLLED OPERATION: You can control the devices individually via your DMX-controller. Every DMX-channel has a different occupation with different features.

  • Page 20: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 21: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 45 W Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T (steady state): 60° C Minimum distance from flammable surfaces: 0.5 m Minimum distance to lighted object: 0.1 m Fuse: F 0.5 A, 250 V...

  • Page 22: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE LED DMX Flash 6000K ou LED DMX Flash UV. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.
  • Page 23 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.

  • Page 24: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Toute modification effectuée sur cet appareil annule la garantie.

  • Page 25: Installation

    L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance. Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité...

  • Page 26: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE. Ceci comprend (mais n’est pas limitée seulement) des calculs pour la définition de la capacité de charge, le matériel d’installation utilisé et des inspections de sécurité régulières du matériel utilisé et du projecteur. N’essayez jamais de procéder à...

  • Page 27: Alimentation

    Il se peut autrement que les appareil ne fonctionneront pas correctement. Ne pas oublier que l’adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d’emploi du contrôleur utilisé Le raccord entre le contrôleur et le projecteur ainsi qu’entre les projecteurs doit être effectué avec un câble gainé...

  • Page 28: Maniement

    MANIEMENT Le LED DMX Flash 6000K ou LED DMX Flash UV commençera à fonctionner dès que vous le brancherez au secteur. CONTRÔLE PAR LES INTERRUPTEURS DIP: Avec les interrupteurs dip de 1 à 4, vous pouvez contrôler la clarté. Avec les interrupteurs dip de 5 à 8, vous pouvez contrôler la vitesse.

  • Page 29: Protocôle Dmx

    Contrôle: Après avoir codé tous les DEL DMX Flash, vous pouvez commencer avec le maniement via vôtre contrôleur DMX. Protocôle DMX Canal de contrôle 1 – Dimmer (000 – 255) Canal de contrôle 2 – Strobe Valeur DMX Caractéristique: Blackout 1 –...

  • Page 30: Remplacer Le Fusible

    ATTENTION! L'écran de protection endommagée doit être remplacée pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles! L'intérieur de l'appareil ne contient pas de parties nécéssitant un entretien sauf le fusible. L'entretien et les réparations doivent être effectués par un technicien compétent! Remplacer le fusible Une ampoule défectueuse peut entraîner un fusible "grillé".

  • Page 31: Introducción

    -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE LED DMX Flash 6000K o LED DMX Flash UV. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su LED DMX Flash.
  • Page 32 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.

  • Page 33: Instrucciones De Manejo

    INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.

  • Page 34: Instalación

    INSTALACIÓN Montaje por encima de la cabeza La suspensión del proyector debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.

  • Page 35: Conexión Al Controlador Dmx / Conexión Aparato - Aparato

    Sólo debe utilizar cables de anclaje según DIN 56927, eslabónes de conexión roscado según DIN 56926, grilletes según DIN EN 1677-1 y BGV C1 mosquetónes. Los cables de anclaje, eslabónes de conexión roscado, grilletes y mosquetónes deben ser dimensionados suficientemente y aplicados correctamente segun las leyes de seguridad y protección en el trabajo actuales (por ejemplo BGV C1, BGI 810-3).

  • Page 36: Alimentación

    Instalación de una cadena DMX: Conecte la salida DMX del primero aparato de la cadena con la entrada DMX del próximo aparato. Siempre conecte una salida con una entrada del próximo aparato hasta que todos los aparatos están conectados. Atención: En el ultimo aparato, la conexión DMX tiene que ser terminada con un resistor de terminación. Solde un resistor de 120 ohmios en una clavija XLR entre la señal (-) y la señal (+) y enchufe-la en la salida DMX del ulterior aparato.

  • Page 37: Control Por Dmx

    CONTROL POR DMX: Vd. puede controlar los aparatoes individuales mediante su controlador DMX. Cada canal DMX tiene otra ocupación con caracteristicas diferentes. Coloque el interruptor dip 10 en la posición ON para control por DMX. Vd. puede seleccionar las direcciónes deseadas en colocar los interruptores dip 1 hasta 9.

  • Page 38: Reemplazar El Fusible

    Durante la inspección, los puntos siguientes deben ser observados: 1) Todos tornillos con cuales el aparato o partes del aparato están montado, deben ser atornillados fijamente y no deben ser corroídos. 2) No debe haber deformaciones en la caja, fijaciones y el sitio de instalación (techo, abajamiento, trussing).

  • Page 39: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Alimentación: 230 V AC, 50 Hz ~ Consumo: 45 W Control por el sonido: mediante microfono incorporado Máxima temperatura ambiente T 45° C Máxima temperatura de la casa (inercia) T 60° C Distancia mínima a objetos enflamables: 0,5 m Distancia mínima a objetos iluminados: 0,1 m Fusible:...
