Star Micronics TSP1000 Paper Manual

80871490 TSP1000

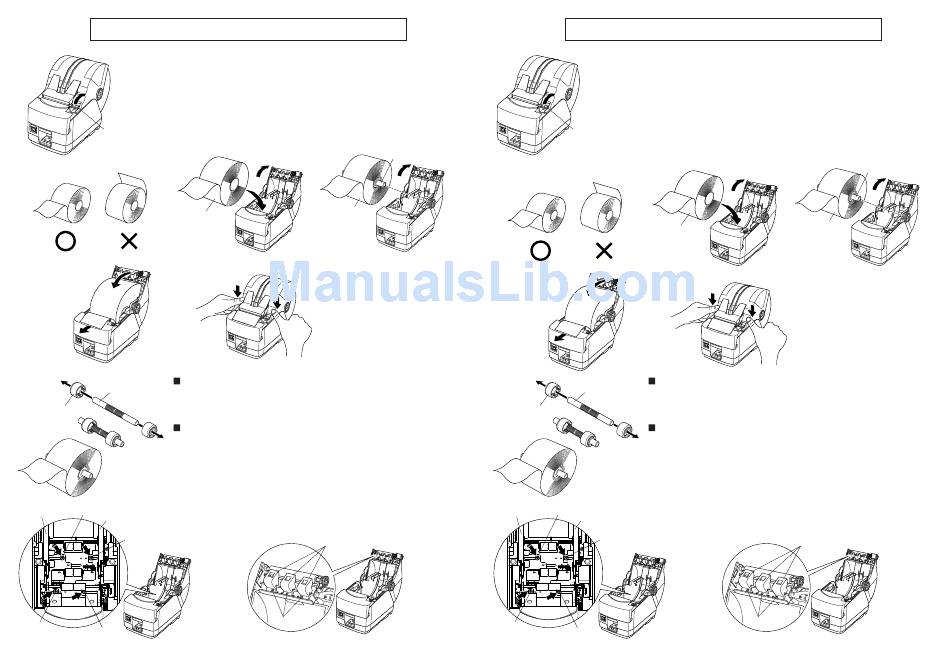

Loading the Roll Paper

This printer has two roll paper loading methods: One which uses a roll paper
shaft; and one which does not use a shaft. This is called drop-in loading.
When using paper with the following width and thickness, use the drop-in
loading method.
Paper Width : 79.5 ±0.5 to 82.5 ±0.5mm
Paper Thickness : 80 to 120 µm
Use a roll paper shaft for all other paper specifications. Refer to the Userʼs
Cover open lever
Manual for details on paper specifications.
Roll paper
[ Drop-in paper loading ]

When using a roll paper shaft, insert the shaft into the roll paper.

Roll paper shaft
Roll paper holder 1

Adjusting the paper guide and upper guide

The paper guide and upper guide are adjusted when the printer is shipped
from the factory, so that the roll paper having the specifications outlined
below can be loaded into the printer.
If you are using roll paper having a different width than that described below,
loosen the screws to adjust the paper guide and upper guide. Refer to the
Userʼs Manual for details on this adjustment.
Screw
TSP1043: Paper width 79.5 ±0.5 mm
Paper guide L
Paper guide R
TSP1045: Paper width 82.5 ±0.5 mm
Screw
Screw
Screw
[ Paper guide adjustment ]
Roll paper shaft
Roll paper
[ Using a shaft ]
Upper guides
Screws
[ Upper guide adjustment ]
Chargement du rouleau de papier
Cette imprimante permet d'utiliser deux méthodes de chargement du rouleau de
papier : avec un axe installé au centre du rouleau ou sans cet axe. Cette dernière
méthode s'appelle le chargement par simple dépôt du rouleau dans l'imprimante.
Lorsque vous utilisez du papier de la largeur et de l'épaisseur indiquée ci-dessous,
utilisez la méthode de chargement par simple dépôt du rouleau dans l'imprimante.
Largeur du papier : 79,5 ±0,5 à 82,5 ±0,5mm
Epaisseur du papier : 80 à 120 µm
Levier d'ouverture
Pour tous les autres types de papier, utilisez un axe de rouleau de papier.
du capot
Pour plus de détails sur les types de papier, reportez-vous au manuel d'utilisateur.
Rouleau de papier
[ Chargement du papier par simple dépôt ]
Lorsque vous utilisez un axe de rouleau de papier, insérez celui-ci au
Axe de rouleau
centre du rouleau.
de papier
Support de rouleau
de papier 1
Réglage des guides papier et des guides supérieurs
Les guides papier et les guides supérieurs sont réglés avant que l'imprimante
sorte de l'usine, afin que le rouleau de papier du type figurant ci-dessous
puisse être chargé dans l'imprimante. Si vous utilisez un rouleau de papier
d'une largeur différente de celle indiquée ci-dessous, dévissez légèrement les
vis pour régler les guides papier et les guides supérieurs. Pour plus de détails
sur ce réglage, reportez-vous au manuel d'utilisateur.
Vis TSP1043 : Largeur du papier 79,5 ±0,5 mm
Guide papier G
Guide papier D
TSP1045 : Largeur du papier 82,5 ±0,5 mm
Vis
Vis
Vis
[ Réglage des guides papier ]
Axe de rouleau de papier
Rouleau de papier
[ Utilisation de l'axe ]
Guides supérieurs
Vis
[ Réglage des guides supérieurs ]
