SYNQ AUDIO RESEARCH DLP-6 Mk2 Operation Manual

SYNQ AUDIO RESEARCH DLP-6 Mk2 Operation Manual

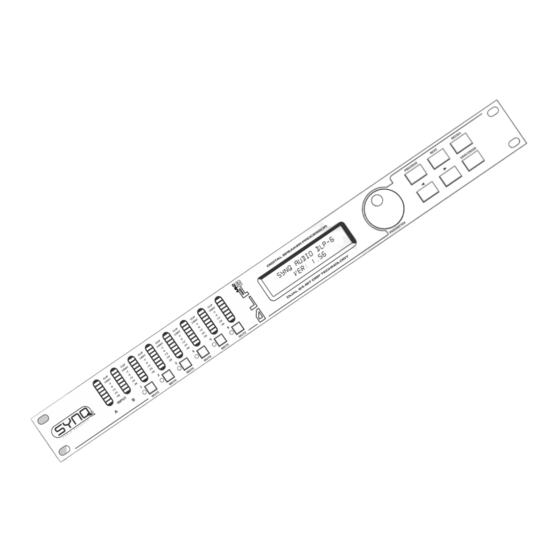

Digital speaker processor
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DLP-6 Mk2 and is the answer not in the manual?

Questions and answers

Summary of Contents for SYNQ AUDIO RESEARCH DLP-6 Mk2

  • Page 3: Before Use

     To protect the environment, please try to recycle the packing material as much as possible. Check the contents: Check that the carton contains the following items:  User manual  DLP-6 MK2 unit  RS485/USB converter  CDROM with PC software + user manual  Mains cable...
  • Page 4: Safety Instructions

     In the event of serious operating problems, stop using the appliance and contact your dealer immediately.  Please use the original packing when the device is to be transported.  Due to safety reasons it is prohibited to make unauthorized modifications to the unit. SYNQ 2/96 DLP-6 MK2 ®...
  • Page 5: Cleaning The Appliance

    9.  BUTTON: used to select the different parameter values in  direction. 10.  BUTTON: used to select the different parameter values in  direction. 11. SAVE/ENTER BUTTON: used to save programs and confirm options SYNQ 3/96 DLP-6 MK2 ®...
  • Page 6 Is used to align the individual components of a speaker stack with each other. For example you can have mid/high cabinets flown and subwoofers on the floor: in this case the DLP-6 MK2 can compensate the time differences with a delay, up to 2000ms or 688,86m, on each output.
  • Page 7: How To Use

    TWO METHODS TO ADJUST THE SETTINGS  PC-SOFTWARE: this is the easiest, fastest and most intuitive way, see further for more information.  ON THE DLP-6 MK2: more time consuming, this method is explained below. USING THE MENUS AND GENERAL SETUP The complete menu structure is shown below: press the DIAL (4) to browse the different menu items, press the NEXT/PREVIOUS buttons (5&6) to browse the submenus.
  • Page 8  PEQ: Parametric equalizer, with the following parameters: o GAIN: turn the DIAL (4) to adjust the gain from -30dB to +15dB in 0,1dB steps. o FREQ: turn the DIAL (4) to adjust the center frequency from 19,7Hz to 20kHz. SYNQ 6/96 DLP-6 MK2 ®...
  • Page 9  Picture E: Turn the DIAL (4) to set the link OFF  Picture F: Press the SAVE-button (11) to confirm  the links are made, from now on outputs 1, 3 and 5 will have the same settings! SYNQ 7/96 DLP-6 MK2 ®...
  • Page 10 MAIN MENU – PROGRAM: Load settings You can make any personal setting but to make life easier the DLP-6 MK2 has some standard configurations pre-programmed. If you like you can use these standard settings to start your configuration and fine-tune all parameters step by step.
  • Page 11  Press the ENTER button (11) to enter the submenu.  Turn the DIAL (4) to change the Device ID number (116, actual ID is marked with an asterisk “*”)  Press the ENTER button (11) to confirm. SYNQ 9/96 DLP-6 MK2 ®...
  • Page 12: Installing The Software

    AUTOMATIC installation:  First connect the DLP-6 MK2 with your PC (via USB or RS485) and switch the DLP-6 MK2 on.  Windows will detect new hardware and ask you if it can search and install a driver via internet: accept this option.
  • Page 13: Checking The Software Version

    MK2 the drivername shown in windows can be different!  Part2 – installing the DLP-6 MK2 PC-software The DLP-6 MK2 PC-software can be found on the supplied CDROM or you can download it from the SYNQ-website (see download section of the DLP-6 MK2 product page).
  • Page 14: Using The Software

    PC, and load it to the selected memory location.  Store all to PC: used to store the complete set of 30 memories from the DLP-6 MK2 in a file on your PC.  Recall all from PC: used to recall a file, containing a set of 30 memories, from your PC and send it to the DLP-6 MK2.
  • Page 15 Remark 1: when you key in the parameters you must confirm them with the “ENTER” button on your PC- keyboard, otherwise the values are not saved! Remark 2: If you have doubts about certain parameters, please read the previous chapters for more information. SYNQ 13/96 DLP-6 MK2 ®...
  • Page 16 ENGLISH OPERATION MANUAL APPENDIX Chart with standard presets stored in the DLP-6 MK2: PRESET NAME OUTPUT INPUT HP-FILTER FREQ LP-FILTER FREQ 2x 2-way + SUM x-over OUT1 19,7 Hz 1000 Hz OUT2 1000 Hz OUT3 19,7 Hz 1000 Hz OUT4...
  • Page 17: Specifications

    Limiters – compression ratio: 1,2/1 ~ infinite/1 Dimensions: 482(W) x 44(H) x 225(D) mm Weight: Every information is subject to change without prior notice You can download the latest version of this user manual on our website: www.synq-audio.com SYNQ 15/96 DLP-6 MK2 ®...
  • Page 18: Avant L'utilisation

     Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également.  Afin de protéger l’environnement, merci de recycler les emballages autant que possible. SYNQ 16/96 DLP-6 MK2 ®...
  • Page 19: Instructions De Securite

    être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.  Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles ! SYNQ 17/96 DLP-6 MK2 ®...
  • Page 20: Conseils D'installation

    FONCTIONS (FACE AVANT) 1. INDICATEUR DE NIVEAU D'ENTREE, A LED : indique le niveau du signal entrant. 2. INDICATEUR DE NIVEAU DE SORTIE, A LED : indique le niveau du signal musical sortant sur les différentes sorties. SYNQ 18/96 DLP-6 MK2 ®...
  • Page 21 "tours" de haut-parleurs. Par exemple, il y aura un décalage entre les tours placées près du podium et celles installées dans le public. Le DLP-6 MK2 peut générer des retards aux entrées, retard pouvant aller jusqu'à 682,52 ms, ce qui correspond à une distance de 235,07 mètres !
  • Page 22 Par exemple, il arrive souvent que des enceintes reproduisant les médiums et les aigus soient suspendues, alors que les subwoofers sont posés au sol : dans ce cas, le DLP-6 MK2 est à même de compenser les différences grâce à un retard pouvant aller jusqu'à 2000 ms, ce qui correspond à une distance de 688,86 mètres.
  • Page 23  VIA LE SOFTWARE DU PC : c'est la manière la plus facile, la plus rapide et la plus intuitive. Pour de plus amples informations, prière de se reporter plus loin.  VIA LE DLP-6 MK2 LUI-MEME : cette méthode, qui prend plus de temps, est expliquée ci-dessous. UTILISATION DES MENUS ET DES REGLAGES GENERAUX La structure complète du menu est affichée ci-contre : appuyez sur la molette (4) pour naviguer à...
  • Page 24 A : l'entrée A est assignée à la sortie sélectionnée.  B : l'entrée B est assignée à la sortie sélectionnée.  A+B : les deux entrées, A et B, sont assignées à la sortie sélectionnée. SYNQ 22/96 DLP-6 MK2 ®...
  • Page 25  TYPE DE FILTRE : faites tourner la molette (4) pour sélectionner l'un des types de filtres (Butterworth, Bessel ou Linkwitz-Riley) et les différentes pentes possibles (12 dB/oct, 18 dB/oct, 24 dB/oct ou 48 dB/oct). SYNQ 23/96 DLP-6 MK2 ®...
  • Page 26 MENU PRINCIPAL - PROGRAMMATION : Chargement des réglages (Load settings) Il vous est loisible de créer vos propres réglages, mais afin de vous faciliter la vie, le DLP-6 MK2 dispose d'une série de configurations 'standard' préprogrammées. Si vous le désirez, vous pouvez vous servir de ces réglages 'standard' comme point de départ d'une configuration, puis faire les réglages "fins"...
  • Page 27  Quand le mot de passe est terminé, appuyez sur la touche ENTER (11) pour confirmer votre choix.  SI LE PROCESSEUR N'EST PAS VERROUILLE : Il y a quatre manières différentes pour verrouiller le processeur : SYNQ 25/96 DLP-6 MK2 ®...
  • Page 28 Remarque : si vous ne voulez pas introduire de mot de passe, il suffit de ne rien encoder. AVERTISSEMENT !  N'oubliez pas votre mot de passe, écrivez-le dans un endroit sûr ! Le mot de passe NE PEUT EN AUCUN CAS être retrouvé s'il est oublié et/ou perdu !!! SYNQ 26/96 DLP-6 MK2 ®...
  • Page 29 C'est MAINTENANT que vous pouvez faire démarrer le programme DUMP sur l'appareil maître ! Remarque : appuyez sur le bouton RECALL (7) si vous voulez interrompre le processus de transfert. Quand la procédure de dumping est terminée, l'appareil esclave retourne à son mode de fonctionnement normal. SYNQ 27/96 DLP-6 MK2 ®...
  • Page 30  Etape 2 - Installation du programme du PC pour le DLP-6 MK2 Le fichier du programme du PC pour le DLP-6 MK2 se trouve sur le CD ROM fourni ; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DLP-6 MK2).
  • Page 31  Ouvrez de nouveau le menu “CONFIG” et sélectionnez “OnLine” : une fenêtre 'pop up' va s'ouvrir, dans laquelle vous devrez sélectionner “DLP-6 MK2:2In6Out”. Si le programme réussit à se connecter au processeur, vous devriez alors voir le signe ci-contre.
  • Page 32 Recall all from PC (rappeler le tout depuis le PC) : utilisé pour rappeler un fichier contenant un ensemble de 30 mémoires au départ de votre PC et l'envoyer vers le DLP-6 MK2.  Coupler les paramètres des entrées et des sorties Dans pas mal de cas, les paramètres des entrées et des sorties devraient être similaires.
  • Page 33 Remarque 2 : Si vous avez des doutes concernant certains paramètres, prière de se reporter aux chapitres précédents pour de plus amples informations. APPENDICE Tableau des présélections 'standard' en mémoire dans le DLP-6 MK2 : NOM DE LA PRESEL. SORTIE...
  • Page 34: Caracteristiques Techniques

    482 (L) x 44 (H) x 225 (P) mm Poids : 3 kilos Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d’emploi de notre site Web: www.synq-audio.com SYNQ 32/96 DLP-6 MK2 ®...
  • Page 35: Eerste Ingebruikname

     Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Controleer de inhoud: Kijk na of de verpakking volgende onderdelen bevat:  Gebruiksaanwijzing  DLP-6 MK2  RS485/USB converter  CDROM met PC software + handleiding  Stroomkabel...
  • Page 36  Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. SYNQ 34/96 DLP-6 MK2 ®...
  • Page 37 6. TOETS “VOLGENDE”: Wordt gebruikt om de opties van het submenu voorwaarts te overlopen, enz. 7. RECALL TOETS: wordt gebruikt om opgeslagen programma’s terug op te roepen. 8. OUTPUT MUTE TOETSEN: wordt gebruikt om de uitgangen te onderdrukken (de rode LED is aan als de uitgangen onderbroken zijn) SYNQ 35/96 DLP-6 MK2 ®...
  • Page 38 In grote ruimten of openlucht kan het instellen van een vertraging helpen om de tijdsverschillen tussen de verschillende luidsprekertorens weg te werken. Bijvoorbeeld tussen de luidsprekers naast het podium en de luidsprekertorens een eindje verderop in het publiek. Op de DLP-6 MK2 kan men vertragingen tot 682,52ms of 235,07m instellen! DELAY OP DE UITGANGEN Wordt gebruikt om de faseverschillen tussen de luidsprekers van eenzelfde toren weg te werken.
  • Page 39  Via PC-SOFTWARE: dit is de gemakkelijkste, de snelste en de meest intuïtieve manier. Zie verder voor meer info  Op de DLP-6 MK2: neemt meer tijd in beslag, deze methode wordt hieronder uitgelegd. GEBRUIK VAN DE MENU’S EN DE ALGEMENE INSTELLINGEN De volledige menustructuur wordt hieronder getoond: druk op de KEUZEWIEL (4) om de verschillende menuonderdelen te overlopen, druk op de VOLGENDE/VORIGE toetsen (5&6) om de submenu’s te...
  • Page 40 NEDERLANDS HANDLEIDING INGANGSPARAMETERS – DELAY Het scherm toont de vertraging in meters, milliseconden en voet. Op de DLP-6 MK2 kan men een ingangsvertraging instellen tot 682,52ms of 235,07m!  KLEINE STAPPEN: draai KEUZEWIEL (4) om de vertraging te regelen in kleine stappen van 21µs.
  • Page 41 GAIN: draai aan het KEUZEWIEL (4) om de versterking in te stellen van -30dB tot +15dB in stappen van 0,1dB. o FREQ: draai aan het KEUZEWIEL (4) om de frequentie te regelen van 3886Hz tot 21,9kHz. SYNQ 39/96 DLP-6 MK2 ®...
  • Page 42  Druk op de SAVE toets (11) om het kopieren te bevestigen  alle instellingen zullen gekopieerd worden tussen de twee uitgangen. Indien u het wenst kunt u nog een andere uitgang kiezen om de instellingen naar te kopiëren. SYNQ 40/96 DLP-6 MK2 ®...
  • Page 43 DLP-6 MK2 over enkele voorgeprogrammeerde standaard configuraties. Indien u het wenst kunt u beginnen met deze standaard configuraties en de parameters stap per stap bijregelen.
  • Page 44 Opmerking: indien u geen paswoord wenst in te geven kunt u het gewoon leeg laten.  Locktype = Everything U kunt de parameters en instellingen niet zien of wijzigen zonder eerst een paswoord in te geven. Ook de mute schakelaars zijn vergrendeld: SYNQ 42/96 DLP-6 MK2 ®...
  • Page 45 WACHT NU en bereid eerst de slaves voor (zie volgende punt) voor u verder gaat!  Druk op de ENTER toets (11) om te bevestigen  De “master” DLP-6 MK2 zal nu al zijn programma’s naar de slaven kopiëren (dumpen) Indien er zich een fout voordoet verschijnt er “ERR” op de display.
  • Page 46: De Software Installeren

    Indien u vertrouwd bent met het instellen van alle parameters kunt u meteen van start gaan. Wij zullen ons dus beperken tot een basis uitleg. U kunt de DLP-6 MK2 op twee verschillende manieren met uw PC verbinden: ...
  • Page 47 DE SOFTWARE GEBRUIKEN: Hou er rekening mee dat de PC-software steeds in verbinding staat met de DLP-6 MK2 zodat alle aanpassingen in de PC-software direct aan DLP-6 MK2 worden doorgegeven! Er is dus een “live” interactie met het geluid van uw installatie. De PC-software heeft een erg toegankelijke en overzichtelijke interface met aanklikbare icoontjes.
  • Page 48  Recall from PC: wordt gebruikt om een geheugen dat in uw PC is opgeslagen op te roepen, en het in de geselecteerde geheugenlocatie op te laden.  Store all to PC: wordt gebruikt om de volledige set van 30 geheugens van de DLP-6 MK2 in in een map op uw PC op te slaan.
  • Page 49 Opmerking 2: indien u twijfels heeft over zekere parameters, gelieve dan de vorige hoofdstukken te lezen voor meer info. APPENDIX Lijst met standaard instellingen welke opgeslagen zijn in de DLP-6 MK2: PRESET NAAM UITGANG INGANG...
  • Page 50 10 ~ 1000ms Limiters – compressieverhouding: 1,2/1 ~ oneindig/1 Afmetingen: 482(B) x 44(H) x 225(D) mm Gewicht: Elke inlichting kan veranderen zonder waarschuwing vooraf. U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com SYNQ 48/96 DLP-6 MK2 ®...
  • Page 51 übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.  Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen.  Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen. SYNQ 49/96 DLP-6 MK2 ®...
  • Page 52 DEUTSCH BEDIENUNGSANLEITUNG Überprüfen Sie den Inhalt: Folgende Teile müssen sich in der Geräteverpackung befinden:  Bedienungsanleitung  DLP-6 MK2 Anlage  RS485/USB Konverter  CDROM mit PC-Software + Bedienungsanleitung  Netzkabel SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektrischen...
  • Page 53: Wartung

    Mute-Modus) 9.  TASTE: zum Auswählen der verschiedenen Parameterwerte in  Richtung. 10.  TASTE: zum Auswählen der verschiedenen Parameterwerte in  Richtung. 11. SAVE/ENTER TASTE: zum Speichern der Programme und zum Bestätigen der Auswahl SYNQ 51/96 DLP-6 MK2 ®...
  • Page 54 Wird zum aufeinander Abstimmen von einzelnen Teilen einer Lautsprechergruppe verwendet. Sie können zum Beispiel hängende Mid/High Lautsprecherboxen und Subwoofer auf dem Boden haben: in diesem Fall kann der DLP-6 MK2 die Zeitverzögerungen mit einem Delay von bis zu 2000ms oder 688,86m an jedem Ausgang ausgleichen.
  • Page 55  PC-SOFTWARE: dies ist die einfachste, schnellste und unmittelbarste Methode. Weitere Erläuterungen im Nachfolgenden.  AM DLP-6 MK2: zeitaufwendiger. Diese Methode wird nachstehend erläutert. VERWENDUNG DER MENUS UND ALLGEMEINE EINSTELLUNG Die vollständige Menü-Struktur ist nachfolgend illustriert: drücken Sie den DREHREGLER (4) um die verschiedenen Menüs durchzusehen, drücken Sie die NEXT/PREVIOUS Tasten (5&6) um die Untermenüs...
  • Page 56 Sie den DREHREGLER (4), um die Frequenz zwischen 3886Hz und 21,9kHz einzustellen.  HS2: High-Shelf 12dB mit den folgenden Parametern: o GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen. SYNQ 54/96 DLP-6 MK2 ®...
  • Page 57 GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen. o FREQ: drehen Sie den DREHREGLER (4), um die Mittenfrequenz zwischen 19,7Hz und 20kHz einzustellen. o BANDWIDTH (Bandbreite): drehen Sie den DREHREGLER (4), um von 0.016 (schmal) auf 4.000 (breit) zu wechseln. SYNQ 55/96 DLP-6 MK2 ®...
  • Page 58  ATTACK: Drehen Sie den DREHREGLER (4), um die Attack-Zeit einzustellen: 0,5ms ~ 1ms ~ 2ms ~ 5ms ~ 10ms ~ 20ms ~ 50ms.  RELEASE: Drehen Sie den DREHREGLER (4), um die Release-Zeit einzustellen: 0,5ms ~ 10ms ~ 20ms ~ 50ms ~ 100ms ~ 200ms ~ 500ms. SYNQ 56/96 DLP-6 MK2 ®...
  • Page 59 Sie können nach Belieben weitere Zielausgänge zum Kopieren der aktuellen Einstellungen auswählen. MAIN MENU (Hauptmenü) – PROGRAM: Load settings (Laden der Einstellungen) Sie können jegliche persönliche Einstellungen vornehmen, allerdings verfügt der DLP-6 MK2 zur vereinfachten Handhabung auch über einige vorprogrammierte Standardkonfigurationen. Wenn Sie mögen, können Sie diese Standardeinstellungen als Grundgerüst für Ihre Konfiguration benutzen und alle Parameter...
  • Page 60 Sie die NEXT Taste (6), um das folgende Zeichen einzusetzen, … (maximal 8 Zeichen – NICHT vergessen!!!)  Wenn das Passwort eingegeben ist, drücken Sie die ENTER Taste (11) zur Bestätigung. Hinweis: wenn Sie kein Passwort festlegen möchten, geben Sie einfach nichts ein. SYNQ 58/96 DLP-6 MK2 ®...
  • Page 61  Drücken Sie die ENTER Taste (11) um in das Untermenü "zu gelangen.  Drehen Sie den DREHREGLER (4), um die Gerätekennungsnummer zu ändern (116, effektive ID ist mit einem Stern “*” gekennzeichnet)  Drücken Sie die ENTER Taste (11) zur Bestätigung. SYNQ 59/96 DLP-6 MK2 ®...
  • Page 62: Installation Der Software

     Via USB: Das ist der einfachste Weg, aber die Kabellänge ist auf 5m begrenzt. Benutzen sie ein einfaches USB Kabel und schließen sie es an den USB Port auf der Rückseite des DLP-6 MK2 und an einen USB Slot an ihrem PC an.
  • Page 63 Sie den Anweisungen zur Installation der Software.  Teil3 – Erstbenutzung  Schließen Sie zunächst den DLP-6 MK2 mit Hilfe eines USB-Kabels über USB oder RS485 an Ihren PC  Der USB-Ausgang des PC wird von der Software als ein RS-232 Anschluss angesehen. Aus diesem Grund müssen Sie bei der ersten Benutzung der Software den korrekten RS232 Port einstellen:...
  • Page 64 Denken Sie stets daran, dass die Software immer mit dem Prozessor verbunden ist, so dass alle von Ihnen geänderten Parameter und Einstellungen sofort an den DLP-6 MK2 übertragen werden! Dies bedeutet, dass Sie die Interaktion mit dem Tonteil Ihres Tonsystems “live” ist. Auf dem Bildschirm können Sie erkennen, dass die PC-Software über ein sehr bedienerfreundliches Interface mit anklickbaren Symbolen (Icons)
  • Page 65 Anmerkung 1: wenn Sie die Parameter eingeben, müssen Sie sie mit der “ENTER” Taste auf Ihrer PC- Tastatur bestätigen, ansonsten werden die Werte nicht gespeichert! Anmerkung 2: Wenn Sie bei einigen Parametern unsicher sind, lesen Sie bitte die vorangehenden Kapitel für zusätzliche Erläuterungen. SYNQ 63/96 DLP-6 MK2 ®...
  • Page 66 DEUTSCH BEDIENUNGSANLEITUNG ANHANG Karte mit im DLP-6 MK2 gespeicherten Standard-Voreinstellungen (Presets): PRESET NAME OUTPUT INPUT HP-FILTER FREQ LP-FILTER FREQ 2x 2-way + SUM x-over OUT1 19,7 Hz 1000 Hz OUT2 1000 Hz OUT3 19,7 Hz 1000 Hz OUT4 1000 Hz...
  • Page 67: Technische Daten

    10 ~ 1000ms Begrenzer – Kompressionsverhältnis: 1,2/1 ~unendlich/1 Abmessungen: 482(B) x 44(H) x 225(T) mm Gewicht: Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.synq-audio.com SYNQ 65/96 DLP-6 MK2 ®...
  • Page 68: Antes Del Uso

     Mantenga este folleto en un lugar seguro para consultas futuras. Si vende este producto, asegúrese de añadir este manual de usuario.  Para proteger el medio ambiente, por favor intente reciclar el material de empaquetado tanto como sea posible. SYNQ 66/96 DLP-6 MK2 ®...
  • Page 69: Precauciones De Uso

    MANUAL DE INSTRUCCIONES Verificar el contenido: Verificar la presencia de las partes siguientes:  Manual de instrucciones  Unidad DLP-6 MK2  Convertidor RS485/USB  CDROM con software para PC + manual de instrucciones  Cable de red PRECAUCIONES DE USO PRECAUCIÓN: Para reducir el riesgo de electrocución,...
  • Page 70: Consejos De Instalación

    7. BOTÓN “RECALL” (RECUPERAR): se utiliza para recuperar los programas guardados y para abandonar los menús 8. BOTONES “OUTPUT MUTE” (SILENCIAR SALIDAS): se utiliza para silenciar las salidas (el LED rojo se enciende en el modo de silencio “MUTE”) SYNQ 68/96 DLP-6 MK2 ®...
  • Page 71 Por ejemplo, entre la pila de altavoces cerca de podio y las torres de retardo más allá en la audiencia. ¡El DLP-6 MK2 puede introducir retardos de entrada de hasta 682,52 ó 235,07 m! RETARDO EN LAS SALIDAS Se utiliza para alinear los componentes individuales de una pila de altavoces con otra.
  • Page 72  SOFTWARE PARA PC: esta es la forma más fácil, rápida e intuitiva, consulte más adelante para obtener más información.  EN EL DLP-6 MK2: lleva más tiempo, este método se explica a continuación. UTILIZACIÓN DE LOS MENÚS Y DE LA CONFIGURACIÓN GENERAL...
  • Page 73  SILENCIADO DE ENTRADA: pulse el botón  (10) para activar, pulse el botón  (9) para desactivar. PARÁMETROS DE ENTRADA - RETARDO La pantalla muestra los retardos en metros, milisegundos y pies. El DLP-6 MK2 puede introducir retardos de entrada de hasta 682,52 ó 235,07 m.
  • Page 74  FRECUENCIA DE CORTE: gire el DIAL (4) para ajustar la frecuencia central de 19,7 Hz a 21,9 kHz o para desconectarla.  TIPO DE FILTRO: gire el DIAL (4) para seleccionar uno de los filtros de tipo (Butterworth, Bessel o Linkwitz-Riley) y las pendientes correspondientes (12dB/oct, 18dB/oct, 24dB/oct o 48dB/oct) SYNQ 72/96 DLP-6 MK2 ®...
  • Page 75 Si lo desea, puede seleccionar otra salida de destino para copiar los ajustes actuales. MENÚ PRINCIPAL - PROGRAMAS: Ajustes de carga Puede realizar cualquier ajuste personal, pero para facilitar las cosas, el DLP-6 MK2 dispone de algunas configuraciones estándar preprogramadas. Si lo desea puede utilizar estos ajustes estándar para iniciar su configuración y ajustar con precisión todos los parámetros paso por paso.
  • Page 76  Gire el DIAL (4) para seleccionar un carácter y pulse el botón NEXT (6) para establecer un nuevo carácter, …  Cuando haya introducido la contraseña, pulse el botón ENTER (11) para confirmar.  SI EL PROCESADOR NO ESTÁ BLOQUEADO: dispondrá de 4 formas diferentes para bloquear el procesador: SYNQ 74/96 DLP-6 MK2 ®...
  • Page 77  Pulse el botón ENTER (11) para entrar en el submenú.  Gire el DIAL (4) para cambiar el número ID del dispositivo (116, el ID real se marca con un asterisco “*”)  Pulse el botón ENTER (11) para confirmar. SYNQ 75/96 DLP-6 MK2 ®...
  • Page 78: Instalación Del Software

    Conectar una extremidad de un cable estándar de red de CAT- 5E directamente a uno de los conectores RS-485 sobre la parte trasera del DLP-6 MK2. Conectar la otra extremidad del cable de red a la entrada RJ-45 del convertidor RS485/USB e insértela en una puerta USB libre de su ordenador personal.
  • Page 79: Comprobación De La Versión Del Software

     Parte 1 – Instalación del controlador USB Instalación AUTOMATICA:  Primero conectar el DLP-6 MK2 con su ordenador personal (vía USB O RS485) y enciender el DLP-6 MK2.  Windowsdetectara el nuevo hardware y le preguntará si quiere buscar e instalar driver vía la Internet:...
  • Page 80: Utilización Del Software

    Tenga en cuenta que el software siempre está conectado en el procesador por lo que todos los parámetros y ajustes que cambie en el software se enviará directamente al DLP-6 MK2. Esto supone que dispondrá de una interacción en tiempo real con el audio de su sistema de audio. En la pantalla podrá ver que el software para PC dispone de una interfaz muy fácil con iconos que se pueden pulsar.
  • Page 81 Observación 1: cuando teclee los parámetros deberá confirmarlos con el botón “ENTER” en el teclado de su PC, en caso contrario, los valores no se guardarán. Observación 2: Si tiene dudas sobre ciertos parámetros, lea los capítulos anteriores para obtener más información. SYNQ 79/96 DLP-6 MK2 ®...
  • Page 82 ESPAÑOL MANUAL DE INSTRUCCIONES APÉNDICE Tabla con los ajustes preestablecido estándar en el DLP-6 MK2: NOMB. AJUST. PREEST. SALIDA ENTRADA FREC. FILT. PB FREC. FILT. PA 2x 2-way + SUM x-over OUT1 19,7 Hz 1000 Hz OUT2 1000 Hz OUT3...
  • Page 83: Características Técnicas

    Dimensiones: 482(An) x 44(Al) x 225(P) mm Peso: 3 Kg. Toda la información está sujeta a cambios sin previo aviso Puede descargar la última versión de este manual de usuario en nuestro sitio web: www.synq-audio.com SYNQ 81/96 DLP-6 MK2 ®...
  • Page 84: Manual Do Utilizador

     Proteja o ambiente. Recicle o material desta embalagem. Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos:  Manual do utilizador  Unidade DLP-6 MK2  Conversor RS485/USB  CDROM com software PC + Manual do utilizador  Cabo de alimentação...
  • Page 85: Instruções De Segurança

     Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.  Caso seja necessário transportar a unidade utilize a embalagem original.  Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. SYNQ 83/96 DLP-6 MK2 ®...
  • Page 86: Guia De Instalação

    9. BOTÃO  : usado para seleccionar os valores dos diferentes parâmetros na direcção . 10. BOTÃO : usado para seleccionar os valores dos diferentes parâmetros na direcção . 11. BOTÃO SAVE/ENTER: usado para guardar programas e confirmar opções. SYNQ 84/96 DLP-6 MK2 ®...
  • Page 87 Por exemplo entre a pilha de colunas perto do pódio e o atraso para as torres mais adiante na audiência. O DLP-6 MK2 pode introduzir atrasos de entrada até 682,52ms ou 235,07m! DELAY ON OUTPUTS (ATRASO NAS SAÍDAS)
  • Page 88: Como Utilizar

    DOIS MÉTODOS DE AJUSTAR AS DEFINIÇÕES:  PC-SOFTWARE: Esta é a maneira mais fácil, rápida e intuitiva, ver adiante para mais informação.  ON THE DLP-6 MK2: Demora muito mais tempo, este método é explicado mais abaixo. USANDO OS MENUS E A CONFIGURAÇÃO GERAL A estrutura completa do menu é...
  • Page 89  ON/OFF: para cada banda pode escolher se deve estar ligado ou desligado, simplesmente rode o DIAL (4) para escolher.  EQ BAND: rode o DIAL (4) para escolher o filtro de equalizador desejado. Pode escolher de 1 até 4. SYNQ 87/96 DLP-6 MK2 ®...
  • Page 90 Imagem E: Rode o DIAL para pôr a ligação OFF   Imagem F: Pressione o botão SAVE (11) para confirmar as ligações estão feitas. A partir de agora as saídas 1, 3 e 5 irão ter as mesmas definições. SYNQ 88/96 DLP-6 MK2 ®...
  • Page 91 Se desejar, pode escolher outra saída para onde copiar as definições actuais. MAIN MENU – PROGRAM: Load settings Pode criar qualquer definição pessoal mas para facilitar a vida o DLP-6 MK2 tem algumas configurações pré programadas. Se desejar pode usar estas configurações standard para iniciar a sua configuração e afinar todos os parâmetros passo a passo.
  • Page 92 Nota: se não deseja colocar uma palavra passe, simplesmente deixe em branco. ATENÇÃO!  Não se esqueça da sua palavra passe, escreva-a num lugar seguro! A palavra passe NÃO PODE ser recuperada se esquecida ou perdida!!! SYNQ 90/96 DLP-6 MK2 ®...
  • Page 93 O nosso favorito porque é muito mais rápido! O Software PC é tão fácil de usar que não precisa de muita explicação. Se está familiarizado com o uso de todos os parâmetros pode usa-lo de imediato, iremos fornecer apenas algumas explicações básicas. Pode conectar o DLP-6 MK2 de duas maneiras diferentes ao seu PC: ...
  • Page 94: Instalar O Software

    Instalação AUTOMÁTICA:  Primeiro conecte o DLP-6 MK2 com o seu PC (via USB ou RS485) e ligue o DLP-6 MK2.  O Windows irá detectar o novo aparelho e irá perguntar se pode procurar e instalar o driver através da Internet.
  • Page 95 PC, e carregá-la para a memória seleccionada.  Store all to PC: usado para guardar o conjunto de 30 memórias do DLP-6 MK2 para um ficheiro no seu  Recall all from PC: usado para chamar um ficheiro contendo um conjunto de 30 memórias, do seu PC e e enviá-lo para o DLP-6 MK2...
  • Page 96 Nota 1: quando introduz os parâmetros deverá confirmá-los com o botão “ENTER” no teclado no seu PC, de outra forma os valores não serão guardados! Nota 2: Se tem dúvidas acerca de certos parâmetros, por favor leia o capitulo anterior para mais informação. SYNQ 94/96 DLP-6 MK2 ®...
  • Page 97 PORTUGUÊS MANUAL DO UTILIZADOR APÊNDICE O quadro com as definições standard armazenadas no DLP-6 MK2 NOME DA DEFINIÇÃO SAÍDA ENTRADA HP-FILTER FREQ LP-FILTER FREQ 2x 2-way + SUM x-over OUT1 19,7 Hz 1000 Hz OUT2 1000 Hz OUT3 19,7 Hz...
  • Page 98 Limitadores – Rácio de compressão: 1,2/1 ~ infinito/1 Dimensões: 482(W) x 44(H) x 225(D) mm Peso: Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.synq-audio.com SYNQ 96/96 DLP-6 MK2 ®...
