You could blind some- body, cause accidents or damage your eyes. If laser radiation hits your eye, you must close your eyes and immediately turn your head away from the beam. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 7

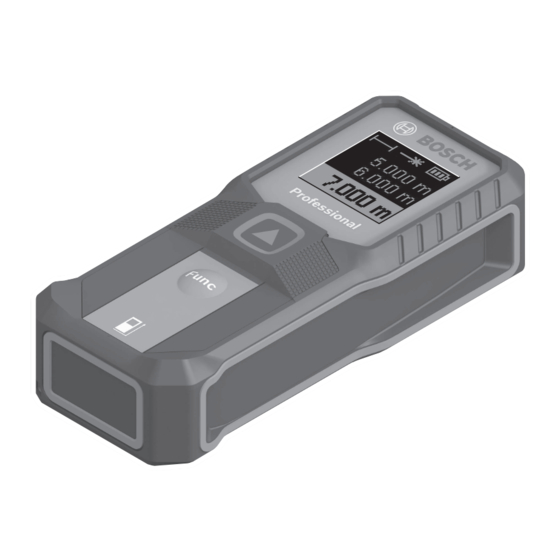

The numbering of the product features refers to the represent- ation of the measuring tool in the images. Display Measuring button Function button Symbol for reference level of measurement (rear edge) Carrying strap mount Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 8
(d) Battery indicator (e) Measured value lines Current measured value/result line (g) Measuring functions menu (h) Units of measurement menu Technical data Digital laser measure GLM 30-23 Article number 3 601 K72 X.. Measuring range 0.15 − 30 m 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 9
Divergence of the laser beam < 1.5 mrad (full angle) Weight according to EPTA-Proced- 0.09 kg ure 01:2014 Dimensions (L x W x H) 100 × 43 × 24 mm Unit of measurement setting m / cm / fractional ft-inch / fractional ft / Taiwanese ft Batteries 2 × 1.5 V LR03 (AAA) Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 10
Open the battery compartment cover. Insert the batteries/rechargeable batteries. Always replace all the batteries/rechargeable batteries at the same time. Only use batteries/rechargeable bat- teries from the same manufacturer and which have the same capacity. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 11
Avoid substantial knocks to the measuring tool and avoid dropping it. After strong external influences on the measuring tool, you should always carry out an accuracy check (see "Accuracy Check", page 16) before further work. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 12
The measuring tool must not be moved during a meas- urement. Therefore, place the measuring tool, as far as this is possible, against or on a firm stop or supporting surface. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 13
Switch on the measuring tool . Press and hold the button until the menu for selecting the unit of measure- ment is displayed. Press the button to change the unit of measurement. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 14
Press the button to start the measurement. The measured value is displayed in the result line (f) at the bottom of the display. Repeat the above-mentioned steps for each subsequent measurement. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 15
You can interrupt the continuous measurement by briefly pressing the button. Press the button again to continue the continuous measurement. The current measured value is dis- played in large figures for better read- ability. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 16
For the accuracy check, the measurement should be taken un- der favourable conditions, i.e. the measuring section should be indoors and the target surface for the measurement should be smooth and reflect well (e.g. a white-painted wall). 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 17
In this case, have the measuring tool checked by an after-sales ser- vice agent for Bosch power tools. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 18
(e.g. black material), or ambient light is too strong Corrective measure: Use a laser target plate (accessory) Cause: Laser beam output (11) or reception lens (10) is fogged up (e.g. due to rapid temperature change) 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 19
Corrective measure: Ensure that the laser point is fully on the target surface Display Unchanged The display remains unchanged or the measuring tool reacts unexpectedly to pressing the measuring button/ buttons Cause: Software error Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 20
Licence Texts and Legal Notes Here you will find information about the licences and legal notes as well as the QR code for accessing the Bosch Profes- sional website. Upon starting the measuring tool, press and hold the buttons simultaneously until more information is displayed.
Page 21
You can find explosion drawings and information on spare parts at: www.bosch-pt.com The Bosch product use advice team will be happy to help you with any questions about our products and their accessories. In all correspondence and spare parts orders, please always include the 10‑digit article number given on the nameplate of...
보관하고 공구 양도 시 측정공구와 함께 전달하십시 오. 주의 – 여기에 제시된 조작 장치 또는 조정 장치 외 의 용도로 사용하거나 다른 방식으로 작업을 진행 하는 경우, 광선으로 인해 폭발될 위험이 있습니다. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 52
곳에서 측정공구를 사용하지 마십시오. 측정공구 에 분진이나 증기를 점화하는 스파크가 생길 수 있 습니다. 제품 및 성능 설명 규정에 따른 사용 본 측정공구는 거리, 길이, 높이 및 간격을 측정하고 면적을 산출하는 데 사용됩니다. 측정공구는 실내용입니다. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 53
(13) 레이저용 안경 A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품 에 속하지 않습니다. 표시 요소 (a) 상태표시줄 (b) 측정 기능 표시 (c) 레이저 켜진 상태 (d) 배터리 표시기 (e) 측정값 표시열 Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 54
기준 높이를 초과한 최대 사용 높 2000 m 이 IEC 61010-1에 따른 오염도 레이저 등급 레이저 유형 635 nm, < 1 mW 레이저빔의 편차 < 1,5 mrad (전체 각도) EPTA-Procedure 01:2014에 따 0.09 kg 른 중량 치수(길이 x 폭 x 높이) 100 × 43 × 24 mm 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 55
소 배터리(특히 낮은 작동 온도에서)를 사용할 것을 권장합니다. 1.2 V 충전용 배터리를 사용할 경우 1.5 V 배터리를 사용할 때보다 용량에 따라 측정 가능 횟수가 줄어들 수 있습니다. 배터리 케이스 덮개를 여십시오. 배터리 또는 충전용 배터리를 삽입합니다. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 56
응할 수 있게 하십시오. 극심한 온도에서나 온도 변 화가 심한 환경에서 사용하면 측정공구의 정확도 가 떨어질 수 있습니다. 측정공구가 외부와 세게 부딪히거나 떨어지지 않 도록 주의하십시오. 측정공구에 외부 영향이 심하 게 가해진 후에는 계속 작업하기 전에 항상 정확도 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 57
레이저빔을 이용해 표적면을 조준하십시오. 버튼 을 다시 짧게 누르면, 측정을 진행할 수 있 습니다. 측정 시간은 거리, 조명 상태 그리고 표적면의 반사 정도에 따라 좌우됩니다. 측정을 끝낸 뒤 레이저빔은 자동으로 꺼집니다. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 58
그 외 비스듬하게 조준된 표적면에서도 측정 오류가 발생할 수 있습니다. 온도가 서로 다른 공기층 또는 간접적으로 수신된 반 사로 인해서도 측정값이 영향을 받을 수 있습니다. 단위 변경하기 기본 설정의 측정 단위는 "m" (미터)입니다. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 59
– 면적 측정 버튼 을 누르면, 기능 메뉴가 열립니다. 버튼 을 눌러 원하는 측정 기능을 선택하십시 오. 선택한 사항을 승인하려면, 버튼 을 누르십시 오. 길이 측정 버튼 을 누르면, 기능 메뉴가 열립니다. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 60
을 선택한 후 버튼 을 눌러 선택한 사항을 승인하십시오. 레이저가 계속 켜진 상태입니다. 디스플레이에 원하는 거리값이 보일 때까지 측정 공구를 계속 움직입니다. 버튼 을 짧게 눌러 연속 측정을 중단할 수 있습 니다. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 61
을 누르면, 공간의 너비 등 두 번째 측정이 진행됩니다. 두 번째 측정을 하고 나면 면적이 자동으로 계산되어 표시됩니다. 결과 표시열 (f) 에 결과가 표시됩 니다. 개별 측정값이 결과 표시 열 (e) 에 표시됩니다. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 62
본 측정공구는 측정할 때마다 제대로 작동하 는지 감시합니다. 결함이 확인되면, 디스플 레이에 옆에 표시된 기호가 표시되고, 측정 공구가 저절로 꺼집니다. 이 경우, 담당 딜러 를 통해 측정공구를 보쉬 서비스 센터에 맡기십시오. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 63
원인: 표적면 반사가 너무 심하거나(예: 거울) 너무 약 하거나(예: 검은색 소재) 또는 주변 조명이 너무 강합 니다. 해결 방법: 레이저 표적판(액세서리)를 사용하십시 오. 원인: 레이저빔 발사구 (11) 또는 수신 렌즈 (10) 에 김이 서렸습니다(예: 급속한 온도 변경). Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 64
원인: 레이저빔 구간에 장애가 있습니다. 해결 방법: 레이저 포인트 전체가 표적면에 위치하는 지 확인하십시오. 표시 내용이 변하지 않음 표시 내용이 변하지 않거나 측정 버튼/버튼을 눌렀을 때 측정공구가 돌발적으로 반응함 원인: 소프트웨어 오류 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 65
수리 시 측정공구를 보내주십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 66
66 | 한국어 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서 리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레 이트에 있는 10자리의 부품번호를 알려 주십시오. 콜센터 080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수...
Page 86
Jangan biarkan anak-anak menggunakan alat ukur laser tanpa pengawasan. Hal ini dapat menyilaukan orang lain atau diri sendiri secara tidak sengaja. Jangan mengoperasikan alat ukur di area yang berpotensi meledak yang di dalamnya terdapat cairan, 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 87
Simbol bidang acuan pengukuran (tepi belakang) Slot untuk tali jinjing Tutup kompartemen baterai Penguncian tutup kompartemen baterai Nomor seri Label peringatan laser (10) Lensa penerima (11) Outlet sinar laser (12) Reflektor sinar laser Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 88
3 601 K72 X.. Jangkauan pengukuran 0,15 − 30 m Jangkauan pengukuran (kondisi tidak 0,15 − 10 m menguntungkan) Akurasi pengukuran ±1,5 mm Akurasi pengukuran (kondisi tidak ±3,0 mm menguntungkan) Unit terkecil pada display 1,0 mm Waktu pengukuran 0,5 s − 4,2 s Umum Suhu pengoperasian –10 °C … +45 °C 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 89
Divergensi sinar laser < 1,5 mrad (sudut penuh) Berat sesuai dengan EPTA-Procedure 0,09 kg 01:2014 Dimensi (p x l x t) 100 × 43 × 24 mm Pengaturan satuan ukur m / cm / pecahan ft-inch/ pecahan ft / ft Taiwan Baterai 2 × 1,5 V LR03 (AAA) Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 90
Selalu ganti semua baterai atau baterai isi ulang sekaligus. Hanya gunakan baterai atau baterai isi ulang dari produsen dan dengan kapasitas yang sama. Pastikan baterai terpasang pada posisi kutub yang benar sesuai gambar di dalam kompartemen baterai. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 91
Hindari guncangan atau benturan yang keras pada alat ukur. Setelah terjadi guncangan atau benturan keras pada alat ukur, disarankan untuk selalu memeriksa akurasi alat (lihat „Pemeriksaan akurasi“, Halaman 96) sebelum menggunakan kembali. Menghidupkan/mematikan Tekan tombol untuk menghidupkan alat pengukur. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 92
Alat ukur tidak boleh digerakkan selama pengukuran berlangsung. Oleh karena itu, sebisa mungkin letakkan alat ukur di atas permukaan atau dudukan yang kokoh dan stabil. Lensa penerima (10) dan outlet sinar laser (11) tidak boleh terhalang saat pengukuran berlangsung. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 93
Lapisan udara dengan suhu yang berbeda atau pantulan yang diterima secara tidak langsung juga dapat memengaruhi nilai pengukuran. Mengubah satuan ukur Satuan ukur pada pengaturan dasar adalah "m" (meter). Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 94
Pilih fungsi pengukuran yang diinginkan dengan tombol Tekan tombol untuk mengonfirmasi pilihan. Pengukuran panjang Tekan tombol untuk membuka menu Fungsi. Pilih pengukuran panjang dan konfirmasi pilihan dengan tombol 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 95
Laser akan terus menyala. Gerakkan alat pengukur selama beberapa saat hingga jarak yang diinginkan muncul pada display. Pengukuran kontinu dapat dibatalkan dengan menekan singkat tombol Tekan kembali tombol untuk melanjutkan pengukuran kontinu. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 96
Setelah pengukuran kedua selesai, luas permukaan secara otomatis dihitung dan ditampilkan. Hasilnya akan ditunjukkan pada baris hasil (f). Nilai pengukuran masing-masing dapat ditemukan pada baris nilai pengukuran (e). Pemeriksaan akurasi Periksa akurasi alat pengukur secara berkala. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 97
Alat ukur memantau ketepatan fungsi pada setiap pengukuran. Apabila terdapat kerusakan, display hanya akan menampilkan simbol di sebelahnya dan alat ukur akan mati. Pada situasi tersebut, kirimkan alat ukur ke layanan pelanggan Bosch melalui dealer Anda. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 98
(misalnya cermin) atau terlalu lemah (misalnya material berwarna hitam) atau cahaya sekitar terlalu terang Solusi: Gunakan reflektor sinar laser (aksesori) Penyebab: Outlet sinar laser (11) atau lensa penerima (10) berembun (misalnya karena perubahan suhu yang cepat) 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 99
Solusi: Pastikan titik laser benar-benar berada di atas permukaan target Display tidak berubah Display tetap tidak berubah atau alat ukur bereaksi secara tidak terduga saat tombol pengukur/tombol ditekan Penyebab: Kesalahan pada perangkat lunak Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 100
Solusi: Lepas baterai dan mulai ulang alat ukur setelah baterai kembali dimasukkan Lisensi dan kebijakan hukum Temukan informasi mengenai lisensi dan kebijakan hukum serta QR code untuk masuk ke situs web Bosch Professional di sini. Saat memulai pengoperasian alat pengukur, tekan dan tahan tombol ...
Page 101
Bahasa Indonesia | 101 produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch- pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.
được làm cho các dấu hiệu cảnh báo trên dụng cụ đo không thể đọc được. HÃY BẢO QUẢN CẨN THẬN CÁC HƯỚNG DẪN NÀY VÀ ĐƯA KÈM THEO KHI BẠN CHUYỂN GIAO DỤNG CỤ ĐO. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 103
Không làm việc với dụng cụ đo trong môi trường dễ nổ, mà trông đó có chất lỏng, khí ga hoặc bụi dễ cháy. Các tia lửa có thể hình thành Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 104
Nơi gắn dây đeo máy Nắp đậy pin Lẫy cài nắp đậy pin Mã seri sản xuất Nhãn cảnh báo laser (10) Thấu kính (11) Lỗ chiếu luồng laser (12) Bảng đích tia laser 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 105
Sai số (trong điều kiện đo khó) ±3,0 mm Đơn vị biểu thị nhỏ nhất 1,0 mm Thời gian đo 0,5 s − 4,2 s Giới thiệu chung Nhiệt độ hoạt động –10 °C … +45 °C Nhiệt độ lưu kho –20 °C … +70 °C Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 106
Trọng lượng theo Qui trình EPTA- 0,09 kg Procedure 01:2014 Kích thước (L x B x H) 100 × 43 × 24 mm Điều chỉnh đơn vị đo m / cm / phân số ft-inch / phân số ft / ft Đài Loan Bộ nguồn 2 × 1,5 V LR03 (AAA) 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 107
Chỉ sử dụng pin hoặc ắc quy cùng một hiệu và có cùng một điện dung. Xin hãy lưu ý lắp tương ứng đúng cực pin như được thể hiện mặt trong ngăn chứa pin. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 108
Sau khi có tác động mạnh từ bên ngoài lên dụng cụ đo, cần tiến hành kiểm tra độ chính xác trước khi tiếp tục (xem „Kiểm tra độ chính xác“, Trang 113). 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 109
đo. Do đó, hãy đặt dụng cụ đo trên một bề mặt chặn hoặc đỡ chắc chắn nếu có thể. Ống kính thu nhận (10) và đầu ra của tia laser (11) không được bị che khi đo. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 110
Thay Đổi Đơn Vị Đo Lường Thiết lập ban đầu là đơn vị đo "m" (Mét). Bật công tắc cho máy hoạt động. Nhấn giữ nút đến khi menu chọn đơn vị đo được hiển thị. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 111
Nhấn vào nút để kích hoạt đo. Giá trị đo được hiển thị bên dưới trong màn hình ở dòng kết quả (f). Lặp lại bước trên với mỗi phép đo tiếp theo. Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 112
Bạn có thể ngưng đo liên tục, bằng cách nhấn nhanh nút Nhấn lại nút để tiếp tục đo liên tục. Giá trị đo hiện tại được hiển thị phóng to để dễ đọc hơn. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 113
điều kiện thuận lợi, tức là khoảng cách đo phải ở trong phòng và bề mặt đối tượng của phép đo phải trơn nhẵn đồng thời có độ phản xạ tốt (ví dụ tường có vạch trắng). Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 114
đo được ngắt. Trong trường hợp này, hãy chuyển dụng cụ đo đến bộ phận dịch vụ khách hàng của Bosch thông qua đại lý bán hàng của bạn. 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 115
Nguyên nhân: Bề mặt đối tượng phản xạ quá mạnh (ví dụ gương), hoặc ánh sáng xung quanh quá mạnh Biện pháp khắc phục: Sử dụng bảng đích laser (Phụ kiện) Bosch Power Tools 1 609 92A 82K | (20.12.2022)
Page 116
Kết quả đo không hợp lý Nguyên nhân: Chướng ngại vật trên đường đi của luồng laser Biện pháp khắc phục: Lưu ý rằng điểm laser nằm hoàn toàn trên bề mặt đích 1 609 92A 82K | (20.12.2022) Bosch Power Tools...
Page 117
Tại đây, bạn sẽ tìm thấy thông tin về giấy phép và thông tin pháp lý cũng như mã QR để truy cập trang web Bosch Professional. Khi khởi động dụng cụ đo, hãy giữ nút và nhấn đồng thời đến khi các thông tin khác được hiển thị.
Page 118
đây: www.bosch- pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số...
Page 119
Tiếng Việt | 119 Không vứt dụng cụ đo và pin cùng trong rác thải của gia đình! Phụ kiện Hãy tìm phụ kiện trên trang web của Bosch bằng liên kết đã cho Cọc tấm đích laser (12) 2 607 001 391 Kính nhìn tia laser (đỏ) (13)
