5. CÂBLAGE
Dans le but d'éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone
dans la même gaine que les câbles électriques.
Attention :
il ne faut en aucun cas doubler les fils pour en augmenter la section.
a. Raccordement du visiophone
• 2 fils 6 /10 ème jusqu'à 25 m • 2 fils 1.5 mm
Fils à utiliser :
1. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).
2. Pour raccorder la caméra, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image vidéo,
interphone et les commandes d'ouverture (gâche et automatisme).
• Borne "1" de l'écran sur la borne "1" de la platine.
• Borne "2" de l'écran sur la borne "2" de la platine.
Important : • Pour le câblage bien se référer à l'étiquette collée au dos du moniteur et au dos de la platine.
b. Raccordement d'une gâche ou serrure électrique
La raccorder directement sur les bornes 5 et 6 au dos de la platine (aucune polarité à respecter).
A noter que cette fonction n'est valide que si l'écran est allumé. Un ronflement peut se produire au moment de la commande.
Important :
La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d'une
mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer au dos de la platine.
c. Raccordement d'une motorisation de portail
La raccorder directement sur les bornes 3 et 4 au dos de la platine. La platine délivre un contact "sec" sans cou-
rant à raccorder sur la commande "bouton poussoir" de votre automatisme.
A noter que cette fonction n'est valide que si l'écran est allumé. Un ronflement peut se produire au moment de la commande.
d. Raccordement d'une caméra supplémentaire
Fils à utiliser : • 2 fils 6 /10ème jusqu'à 25 m • 2 fils 1.5 mm² de 25 à 100 m
1. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).
2. Pour raccorder la caméra, pas besoin de respecter la polarité.
3. fils de la platine de rue et fils de la caméra doit raccorder ensemble.
e. Raccordement d'un moniteur supplémentaire
Fils à utiliser : 2 fils 1.5 mm²
Distance maxi entre les 2 moniteurs : 25 m
Distance maxi entre la platine de rue et le dernier moniteur : 100 m
1. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).
2. Pour raccorder le moniteur , pas besoin de respecter la polarité.
IMPORTANT :
ne pas utiliser un moniteur principal (master) comme moniteur secondaire (slave)
6. MODE D'EMPLOI
a. Généralités

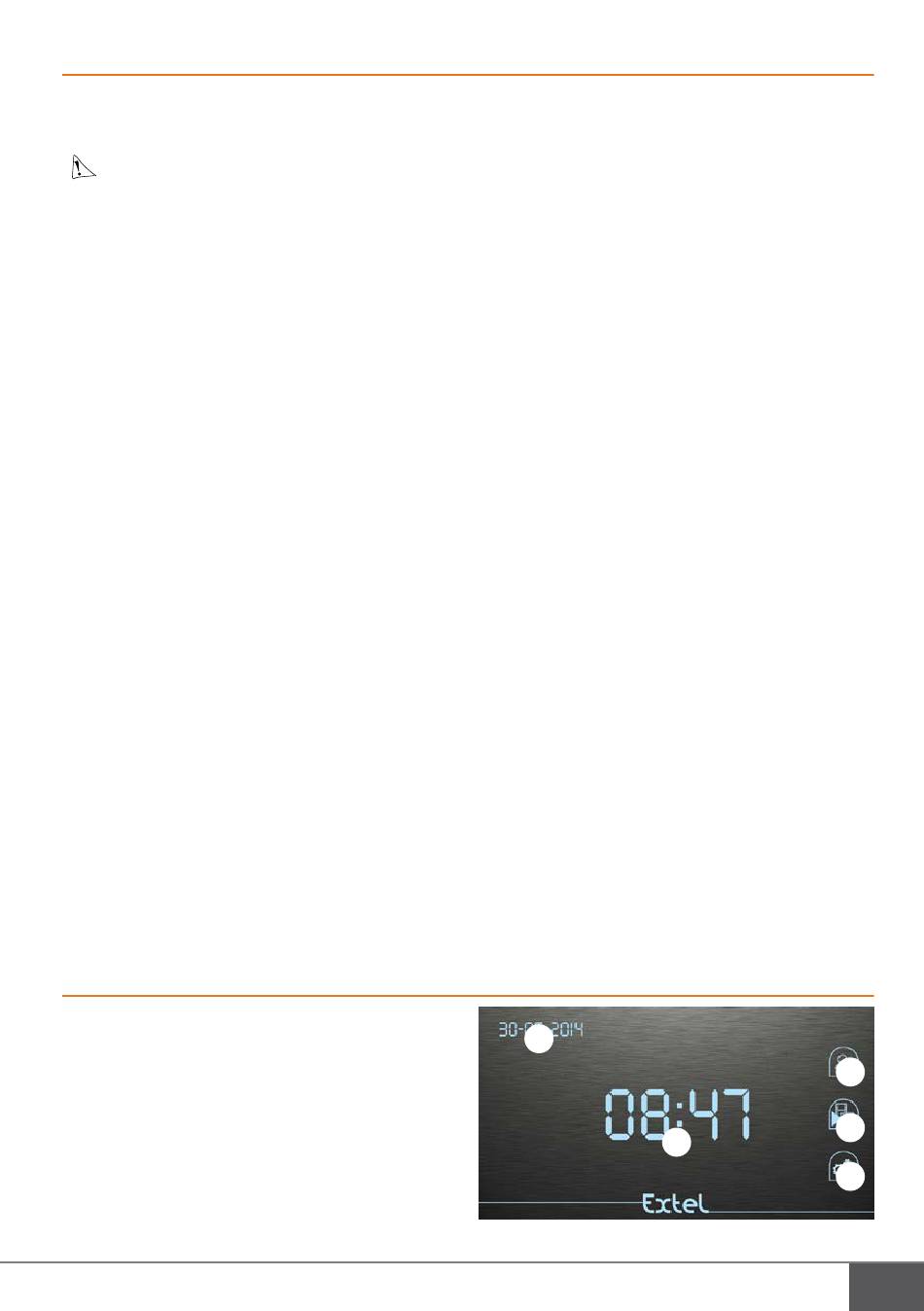

Effleurer l'écran pour l'allumer
Quand le moniteur est sous tension,
l'écran d'accueil s'affiche.
1. Date au format mm-jj-aaaa
2. Heure
3. Onglet « Visiophone »
4. Onglet « Visiteurs enregistré »
5. Onglet « Réglages »
La carte SD doit être insérée lorsque le moniteur est éteint pour qu'elle soit prise en compte
(fig. 6)
CFI EXTEL STEP - STEP ACCESS - 03/2017
