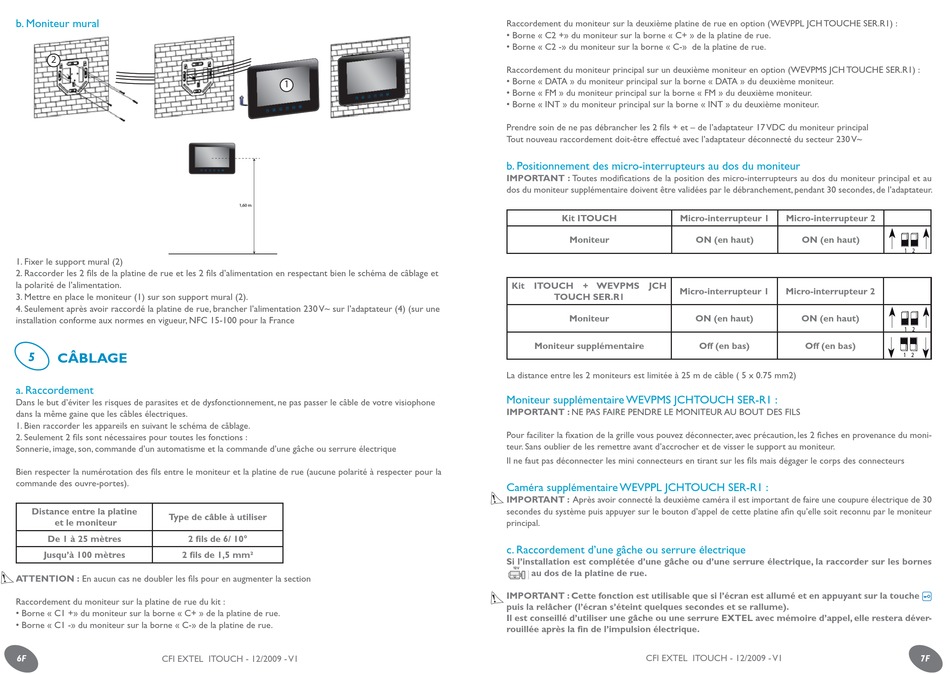

b. Moniteur mural
2
1. Fixer le support mural (2)
2. Raccorder les 2 fils de la platine de rue et les 2 fils d'alimentation en respectant bien le schéma de câblage et
la polarité de l'alimentation.
3. Mettre en place le moniteur (1) sur son support mural (2).
4. Seulement après avoir raccordé la platine de rue, brancher l'alimentation 230 V~ sur l'adaptateur (4) (sur une
installation conforme aux normes en vigueur, NFC 15-100 pour la France
5
CÂBLAGE
a. Raccordement
Dans le but d'éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone
dans la même gaine que les câbles électriques.
1. Bien raccorder les appareils en suivant le schéma de câblage.
2. Seulement 2 fils sont nécessaires pour toutes les fonctions :
Sonnerie, image, son, commande d'un automatisme et la commande d'une gâche ou serrure électrique
Bien respecter la numérotation des fils entre le moniteur et la platine de rue (aucune polarité à respecter pour la
commande des ouvre-portes).
Distance entre la platine
Type de câble à utiliser
et le moniteur
De 1 à 25 mètres
2 fils de 6/ 10°
Jusqu'à 100 mètres
2 fils de 1,5 mm²
ATTENTION :
En aucun cas ne doubler les fils pour en augmenter la section
Raccordement du moniteur sur la platine de rue du kit :
6F
CFI EXTEL ITOUCH - 12/2009 - V1
1
1,60 m
Raccordement du moniteur sur la deuxième platine de rue en option (WEVPPL JCH TOUCHE SER.R1) :
Raccordement du moniteur principal sur un deuxième moniteur en option (WEVPMS JCH TOUCHE SER.R1) :
Tout nouveau raccordement doit-être effectué avec l'adaptateur déconnecté du secteur 230 V~
b. Positionnement des micro-interrupteurs au dos du moniteur
IMPORTANT :
Toutes modifications de la position des micro-interrupteurs au dos du moniteur principal et au
dos du moniteur supplémentaire doivent être validées par le débranchement, pendant 30 secondes, de l'adaptateur.
Kit ITOUCH
Micro-interrupteur 1

Moniteur

Kit ITOUCH + WEVPMS JCH
Micro-interrupteur 1
TOUCH SER.R1
Moniteur
Moniteur supplémentaire
La distance entre les 2 moniteurs est limitée à 25 m de câble ( 5 x 0.75 mm2)
Moniteur supplémentaire WEVPMS JCHTOUCH SER-R1 :
IMPORTANT :
NE PAS FAIRE PENDRE LE MONITEUR AU BOUT DES FILS
Pour faciliter la fixation de la grille vous pouvez déconnecter, avec précaution, les 2 fiches en provenance du moni-
teur. Sans oublier de les remettre avant d'accrocher et de visser le support au moniteur.
Il ne faut pas déconnecter les mini connecteurs en tirant sur les fils mais dégager le corps des connecteurs
Caméra supplémentaire WEVPPL JCHTOUCH SER-R1 :
IMPORTANT :
Après avoir connecté la deuxième caméra il est important de faire une coupure électrique de 30
secondes du système puis appuyer sur le bouton d'appel de cette platine afin qu'elle soit reconnu par le moniteur
principal.
c. Raccordement d'une gâche ou serrure électrique
Si l'installation est complétée d'une gâche ou d'une serrure électrique, la raccorder sur les bornes
au dos de la platine de rue.
IMPORTANT : Cette fonction est utilisable que si l'écran est allumé et en appuyant sur la touche
puis la relâcher (l'écran s'éteint quelques secondes et se rallume).
Il est conseillé d'utiliser une gâche ou une serrure EXTEL avec mémoire d'appel, elle restera déver-
rouillée après la fin de l'impulsion électrique.
CFI EXTEL ITOUCH - 12/2009 - V1
Micro-interrupteur 2
ON (en haut)
ON (en haut)
Micro-interrupteur 2
ON (en haut)
ON (en haut)
Off (en bas)
Off (en bas)
1 2
1 2
1 2
7F
