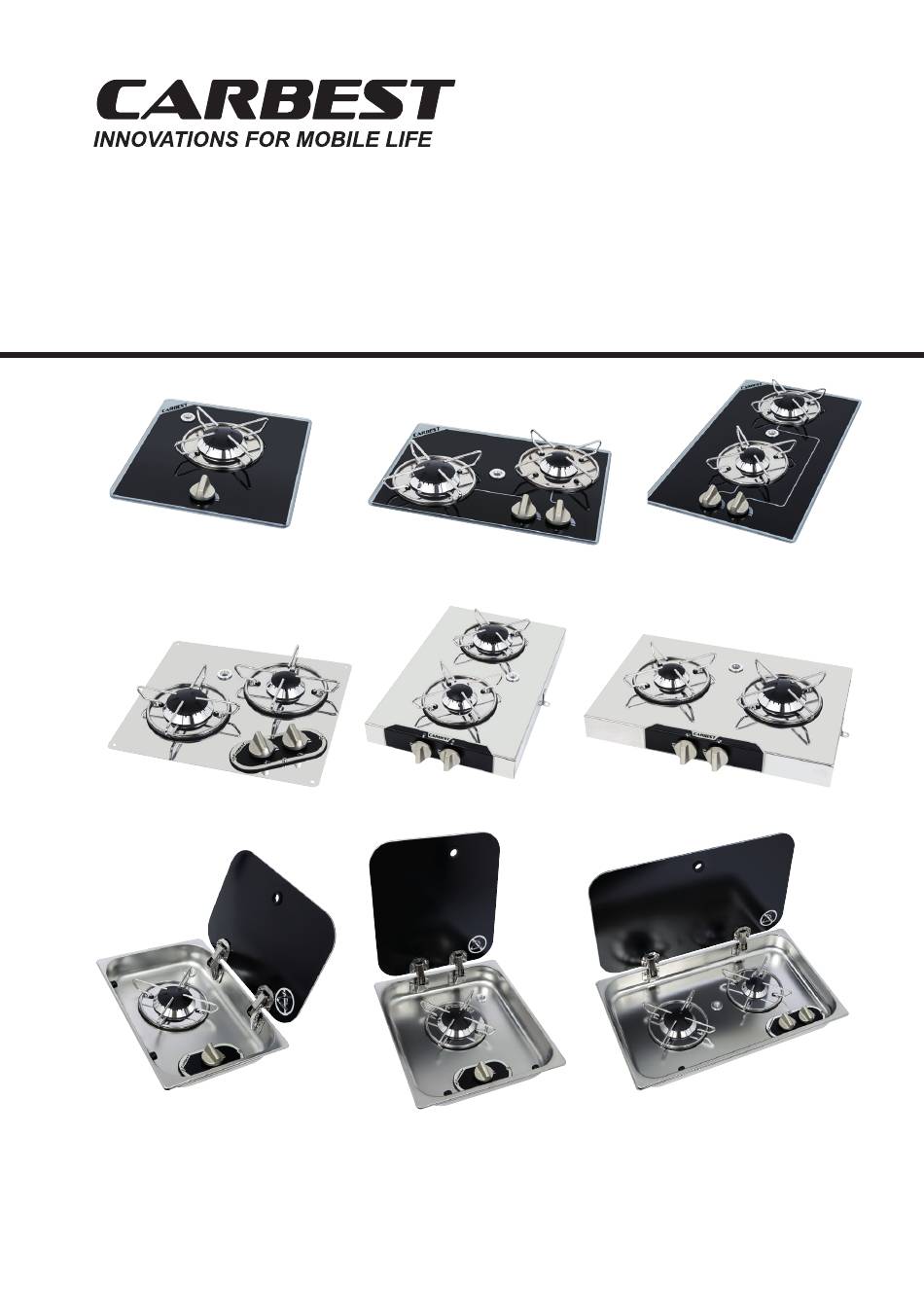

- Page 1 Gaskocher Gas Cooker 70557 70558 70559 70561 70562 70563 70568 70569 70567 DE – BENUTZERHANDBUCH EN – USER’S INSTRUCTION...
-
Page 2: Table Of Contents
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Inhalt 1. Allgemeine Sicherheitshinweise 2. Die Brenner des Kochfelds einschalten 3. Reinigung des Geräts 4. Installation 6 - 9 5. Gasanschluss 6. Lüftungsvorschriften 7. Einstellungen und Anpassungen 8. Außerordentliche Wartung 9. Technische Daten... -
Page 3: Allgemeine Sicherheitshinweise
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 1. Allgemeine Sicherheitshinweise Bitte lesen Sie vor der Installation und dem Gebrauch des Geräts diese Anleitung sorgfältig durch. Bewah- ren Sie diese Anleitung für späteres Nachschlagen und ggf. Rückfragen des technischen Kundendiensts auf. -
Page 4: Die Brenner Des Kochfelds Einschalten
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Für das richtige Verständnis dieser Anleitung prüfen Sie bitte, welches Gerätmodell Sie gekauft haben. Bei jedem Modell gibt es: • Ein Feld aus Sicherheitsglas; über jedem Drehgriff befindet sich ein Schema, auf dem markiert ist, auf welchen Brenner sich der Drehgriff bezieht;... -
Page 5: Reinigung Des Geräts
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Für maximale Leistung bei minimalem Gasverbrauch empfehlen wir: • Für jeden Brenner die passenden Töpfe verwenden: Brenner Sparbrenner (Ø 67mm) Vario-Brenner (Ø 88mm) Topfdurchmesser 100 + 120 mm 160 + 220 mm •... -
Page 6: Installation
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Durchgangsschlitze Befestigungszapfen Durchgangsloch für Thermoelement Abb. 2 b): Brennerkopf Sitz zur Verbindung mit den Be- festigungszapfen Abb. 2 c): Deckel (Rückseite) Die Brennerteile, die für die normale Reinigung ausgebaut werden können, sind nur der Brennerdeckel und der Brennerkopf. - Page 7 CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Einsetzen und Befestigen des Geräts Das Gerät aus der Verpackung nehmen und sicherstellen, dass es nicht beschädigt ist. Im Zweifelsfall nicht fortfahren, sondern umgehend den Händler oder den technischen Kundendienst kontaktieren. Die schützende Plastikfolie entfernen.
- Page 8 CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 70557 1,80 kW 70558 2,80 kW 70559 2,80 kW 1 Mittlerer Brenner (1800 W) 1 Mittlerer Brenner (1800 W) 1 Mittlerer Brenner (1800 W) 1 Kleiner Brenner (1000 W) 1 Kleiner Brenner (1000 W)
-
Page 9: Gasanschluss
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Das Gerät muss mit geeignetem Silikon oder gleichwertigem Klebstoff am Möbel befestigt werden. Soll das Gerät bündig mit der Auflagefläche des Möbels installiert werden, müssen Sie eine Fräsung (Breite 1 cm, Tiefe 1 cm) in die Öffnung im Möbel anbringen. -
Page 10: Lüftungsvorschriften
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Falls dies doch der Fall sein sollte: • Die verwendete Gassorte/Gasdruck überprüfen: diese müssen den Kenndaten des Geräts entsprechen; • Auf Verschiebungen der Brennerteile (Brennerkopf, Deckel) durch die Montage des Geräts kontrollieren. -
Page 11: Außerordentliche Wartung
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 8. Außerordentliche Wartung ACHTUNG: Jede außerordentliche Wartungsarbeit des Kochfelds muss von Fachpersonal aus- geführt werden. Die Bauteile im Inneren des Kochfelds können ausgewechselt werden. Für den Zugriff auf das Innere des Kochfelds, muss dieses aus dem Möbel ausgebaut werden. Dann den Drehgriff mit der entsprechenden Nutmutter und die Wärmeschutzflanschen/Gitter entfernen. -
Page 12: Technische Daten
CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 9. Technische Daten Die nachstehenden Tabellen enthalten die wichtigen technischen Daten für jeden Brenner, je nach Geräteklasse. Mittlerer Brenner Nennwärmeleistung 1,80 1,80 1,80 Verbrauch g/h Verbrauch dm3/h Größe des Injektors Reduzierte Leistung kW... - Page 13 CARBEST Gaskocher l 70557-70559 / 70561-70563 / 70567-70569 Notizen...
- Page 14 CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 Content 1. General warnings 2. To light the burners 3. Cleaning the appliance 4. Installation 18 - 21 5. Gas connection 6. Ventilation 7. Adjustments and transformations 8. Special maintenance 9. Specifications...
-
Page 15: General Warnings
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 1. General Warnings Before using the appliance, read this booklet carefully. Keep it safely for every further need and for any technical servicing. This appliance must be installed in compliance with the regulations in force and used only in a well ventilat- ed environment. -
Page 16: To Light The Burners
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 The series of glass hobs comprises the models shown in the following table, which summarises the feature of the burners: To fully understand this booklet, check which model you have just purchased. -
Page 17: Cleaning The Appliance
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 To obtain maximum performance with minimum gas consumption, we recommend that: • you use suitable pans for each burner: Burner Auxiliary (Ø 67mm) Semi-fast (Ø 88mm) Pan diameter 100 + 120 mm 160 + 220 mm •... -
Page 18: Installation
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 through slots and Fixing pegs hole for thermocouple passage Fig. 2 b): flame divider Seat for connection to the fixing pegs Fig. 2 c): cap (underside) The burner parts that can be dismantled for ordinary cleaning are the cap and flame divider. Do not use tools to dismantle the parts. - Page 19 CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 Inserting and fastening the appliance Remove the appliance from the packaging, ensuring that it is complete and undamaged. If in doubt, do not proceed and contact the dealer of Technical Assistance immediately. Remove the protective plastic.
- Page 20 CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 70557 1,80 kW 70558 2,80 kW 70559 2,80 kW 1 Semi Rapid Burner (1800 W) 1 Semi Rapid Burner (1800 W) 1 Semi Rapid Burner (1800 W) 1 Auxiliary Burner (1000 W)
-
Page 21: Gas Connection
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 The appliance must be fastened to the unit using silicone or equivalent. If you wish to install the appliance flush with the unit, it is necessary to mill (1 cm wide, 1 cm deep) the hole cut into the unit. -
Page 22: Ventilation
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 If this happens: • check the type of gas/pressure used: it must correspond to that indicated on the appliance plate; • check for any shifting of the burner parts (flame divider, cap), due to assembly of the appliance. -
Page 23: Special Maintenance
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 8. Special maintenance CAUTION: Any special maintenance to the hob must be carried out by authorised personnel. It is possible to replace the components inside the hob. To access the inside of the hob, it is necessary to remove it from the unit. -
Page 24: Specifications
CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 9. Specifications The following tables show the technical data for each burner, in relation to the appliance categories Semi Rapid Burner Nominal heat Input kW 1,80 1,80 1,80 Consumption g/h Consumption dm3/h... - Page 25 CARBEST Gas Cooker l 70557-70559 / 70561-70563 / 70567-70569 Notes...
- Page 26 REIMO REISEMOBIL-CENTER GMBH 63329 EGELSBACH · BOSCHRING 10 GERMANY · WWW.REIMO.COM MADE IN ITALY · © REIMO 02/2023...
