SEC/SH/12/22/HA1
BLACK PU

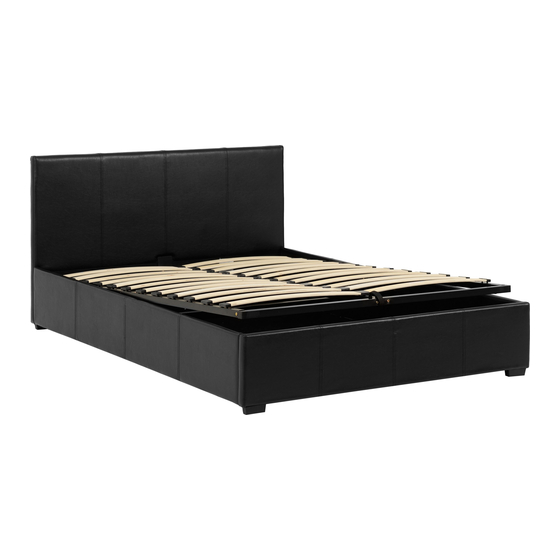

WAVERLEY 5' STORAGE BED
ASSEMBLY INSTRUCTIONS
220KG
FOR DOMESTIC USE ONLY
IMPORTANT
Page 01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BLACK PU WAVERLEY and is the answer not in the manual?

Questions and answers

Summary of Contents for Seconique BLACK PU WAVERLEY

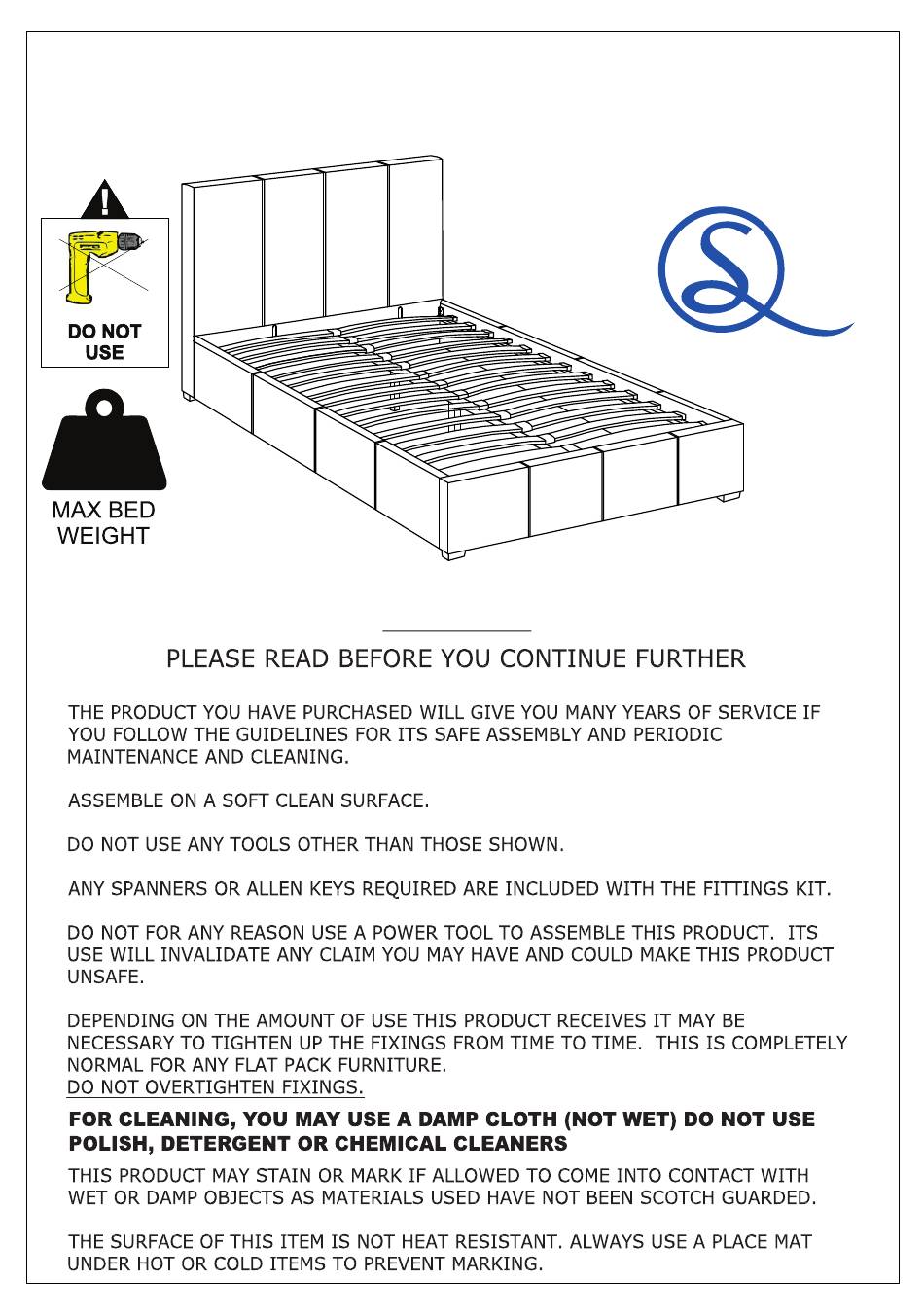

  • Page 1 SEC/SH/12/22/HA1 BLACK PU WAVERLEY 5' STORAGE BED ASSEMBLY INSTRUCTIONS 220KG FOR DOMESTIC USE ONLY IMPORTANT Page 01...
  • Page 2: Part List

    PART LIST SEC/SH/12/22/HA1 Part Number Part Code Part Description Quantity Carton Headboard S200-204-017-HA1-01 Footboard S200-204-017-HA1-02 Le Side Rail S200-204-017-HA1-03 Right Side Rail S200-204-017-HA1-04 Front Frame Rail S200-204-017-HA1-05 Back Frame Rail S200-204-017-HA1-06 Frame Centre Rail S200-204-017-HA1-07 Front Side Rail S200-204-017-HA1-08 Centre Frame Rail S200-204-017-HA1-09 Cross Rail S200-204-017-HA1-10...
  • Page 3: Hardware List

    SEC/SH/12/22/HA1 HARDWARE LIST HARDWARE NAME 5/16x2" BOLT 5 PCS 5/16x1" BOLT 8 PCS 6 PCS 5/16x3/4" BOLT 34 PCS 1/4x3/4" BOLT 53 PCS 5/16"x19mm FLAT WASHER 33 PCS 5/16"x13mm SPRING WASHER 5/16"x12mm 7 PCS #7*1-1/2 Screw 8 PCS 1 PC M4 ALLEN KEY 1 PC M5 ALLEN KEY...
  • Page 4 SEC/SH/12/22/HA1 Important information! The gas lifts used in the construction of this product are extremely strong and cannot be operated by hand when not fitted to the ottoman hinges. All gas lifts are tested in the factory for correct pressure and operation before use.
  • Page 5 SEC/SH/12/22/HA1 STEP 1 PARTS REQUIRED HEADBOARD FEET 18 - HARDWARE REQUIRED TOOLS REQUIRED STEP 2 PARTS REQUIRED FOOTBOARD 18 - FEET HARDWARE REQUIRED TOOLS REQUIRED Page 05...
  • Page 6 SEC/SH/12/22/HA1 STEP 3 5/16" x 2" PARTS REQUIRED FOOTBOARD 5/16" x 1" SUPPORT BLOCK 17 - 5/16" x 3/4" HARDWARE REQUIRED 5/16" x 2" 1/4" x 3/4" TOOLS REQUIRED STEP 4 5/16" x 2" PARTS REQUIRED 5/16" x 1" HEADBOARD FOOTBOARD 5/16"...
  • Page 7: Parts Required

    SEC/SH/12/22/HA1 STEP 5 5/16" x 2" PARTS REQUIRED 16 - CORNER BRACKET 5/16" x 1" 5/16" x 3/4" 1/4" x 3/4" HARDWARE REQUIRED 1/4" x 3/4" TOOLS REQUIRED STEP 6 5/16" x 2" PARTS REQUIRED FRONT FRAME RAIL 5/16" x 1" BACK FRAME RAIL FRAME CENTRE RAIL 5/16"...
  • Page 8 SEC/SH/12/22/HA1 STEP 7 5/16" x 2" PARTS REQUIRED CROSSRAIL 10 - 5/16" x 1" MATTRESS SUPPORT 19 - 5/16" x 3/4" 1/4" x 3/4" HARDWARE REQUIRED 5/16" x 2" 1/4" x 3/4" TOOLS REQUIRED STEP 8 5/16" x 2" PARTS REQUIRED 11 - SUPPORT LEG 5/16"...
  • Page 9 SEC/SH/12/22/HA1 STEP 9 PARTS REQUIRED 13 - LEFT LIFTING ARM 14 - RIGHT LIFTING ARM 15 - GAS LIFT HARDWARE REQUIRED TOOLS REQUIRED STEP 10 5/16" x 2" PARTS REQUIRED CENTRE FRAME RAIL 5/16" x 1" 13 - LEFT LIFTING ARM 14 - RIGHT LIFTING ARM 5/16"...
  • Page 10 SEC/SH/12/22/HA1 STEP 11 5/16" x 2" PARTS REQUIRED 5/16" x 1" 5/16" x 3/4" 1/4" x 3/4" HARDWARE REQUIRED 1/4" x 3/4" TOOLS REQUIRED STEP 12 PARTS REQUIRED 23 - WOVEN FABRIC HARDWARE REQUIRED TOOLS REQUIRED Page 10...
  • Page 11 SEC/SH/12/22/HA1 STEP 13 PARTS REQUIRED 20 - SPRUNG SLATS 21 - PLASTIC SLAT CAPS 22 - CENTRE SLAT CAPS HARDWARE REQUIRED TOOLS REQUIRED STEP 14 PARTS REQUIRED HARDWARE REQUIRED TOOLS REQUIRED 220KG MAX BED WEIGHT Page 11...
