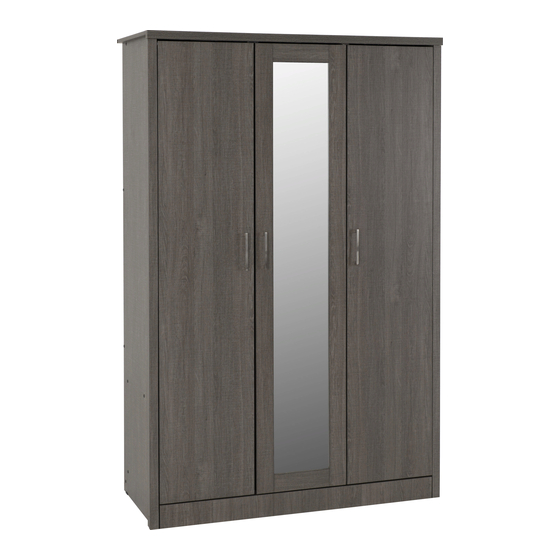

Seconique BLACK WOOD GRAIN LISBON 3 DOOR WARDROBE Assembly Instructions Manual

Seconique BLACK WOOD GRAIN LISBON 3 DOOR WARDROBE Assembly Instructions Manual

Advertisement

Quick Links

BLACK WOOD GRAIN
LISBON 3 DOOR WARDROBE
ASSEMBLY INSTRUCTIONS
DO NOT
USE
FOR DOMESTIC USE ONLY
PLEASE READ BEFORE YOU CONTINUE FURTHER
THE PRODUCT YOU HAVE PURCHASED WILL GIVE YOU MANY
YEARS OF SERVICE IF YOU FOLLOW THE GUIDELINES FOR ITS
SAFE ASSEMBLY AND PERIODIC MAINTENANCE AND CLEANING.
ASSEMBLE ON A SOFT CLEAN SURFACE.
DO NOT USE ANY TOOLS OTHER THAN THOSE SHOWN.
ANY SPANNERS OR ALLEN KEYS REQUIRED ARE INCLUDED WITH
THE FITTINGS KIT.
DO NOT FOR ANY REASON USE A POWER TOOL TO ASSEMBLE
THIS PRODUCT. ITS USE WILL INVALIDATE ANY CLAIM YOU MAY
HAVE AND COULD MAKE THIS PRODUCT UNSAFE.
DEPENDING ON THE AMOUNT OF USE THIS PRODUCT RECEIVES
IT MAY BE NECESSARY TO TIGHTEN UP THE FIXINGS FROM TIME
TO TIME. THIS IS COMPLETELY NORMAL FOR ANY FLAT PACK
FURNITURE. DO NOT OVERTIGHTEN FIXING.
FOR CLEANING, YOU MAY USE A DAMP CLOTH (NOT WET) DO NOT
USE POLISH, DETERGENT OR CHEMICAL CLEANERS.
THE SURFACE OF THIS ITEM IS NOT HEAT RESISTANT. ALWAYS
USE A PLACE MAT UNDER HOT OR COLD ITEMS TO PREVENT
MARKING.
IMPORTANT
SEC/SH/01/21/EU2
Page 01

Advertisement

loading
Need help?

Need help?

Do you have a question about the BLACK WOOD GRAIN LISBON 3 DOOR WARDROBE and is the answer not in the manual?

Questions and answers

Summary of Contents for Seconique BLACK WOOD GRAIN LISBON 3 DOOR WARDROBE

  • Page 1 SEC/SH/01/21/EU2 BLACK WOOD GRAIN LISBON 3 DOOR WARDROBE ASSEMBLY INSTRUCTIONS DO NOT IMPORTANT FOR DOMESTIC USE ONLY PLEASE READ BEFORE YOU CONTINUE FURTHER THE PRODUCT YOU HAVE PURCHASED WILL GIVE YOU MANY YEARS OF SERVICE IF YOU FOLLOW THE GUIDELINES FOR ITS SAFE ASSEMBLY AND PERIODIC MAINTENANCE AND CLEANING.
  • Page 2: Part List

    SEC/SH/01/21/EU2 25 21 PART LIST Part Number Part Code Part Description Quantity Carton Inner Side Panel S100-101-058-EU2-01 S100-101-058-EU2-02 Centre Shelf Top Panel S100-101-058-EU2-03 S100-101-058-EU2-04 Base Panel Base Front Apron S100-101-058-EU2-05 Base Back Apron S100-101-058-EU2-06 Left Side Panel S100-101-058-EU2-07 Back Crossbars S100-101-058-EU2-08 Right Side Panel S100-101-058-EU2-09...
  • Page 3: Hardware List

    SEC/SH/01/21/EU2 HARDWARE LIST DOWEL 6 X 30MM 46 PCS MIRRORED DOOR HINGES 5/8 3 PCS BOLT M6 X 50MM 18 PCS DRAWER RUNNER A - L/R 4 PCS DRAWER RUNNER B - L/R 4 PCS BOLT M7 X 60MM 2 PCS SCREW M3.5 X 16MM 37 PCS SCREW M4 X 30MM...
  • Page 4 SEC/SH/01/21/EU2 STEP 1 PARTS REQUIRED 7 - LEFT SIDE PANEL 9 - RIGHT SIDE PANEL HARDWARE REQUIRED TOOLS REQUIRED STEP 2 PARTS REQUIRED 1 - INNER SIDE PANEL HARDWARE REQUIRED TOOLS REQUIRED Page 04...
  • Page 5 SEC/SH/01/21/EU2 STEP 3 PARTS REQUIRED 2 - CENTRE SHELF 4 - BASE PANEL 5 - BASE FRONT APRON 6 - BASE BACK APRON 8 - BACK CROSSBARS HARDWARE REQUIRED TOOLS REQUIRED STEP 4 PARTS REQUIRED 3 - TOP PANEL 10 - INNER SIDE FRAME 1 11 - INNER SIDE FRAME 2 HARDWARE REQUIRED TOOLS REQUIRED...
  • Page 6: Tools Required

    SEC/SH/01/21/EU2 STEP 5 PARTS REQUIRED 1 - INNER SIDE PANEL 2 - CENTRE SHELF HARDWARE REQUIRED TOOLS REQUIRED STEP 6 PARTS REQUIRED 3 - TOP PANEL 4 - BASE PANEL HARDWARE REQUIRED TOOLS REQUIRED Page 06...
  • Page 7 SEC/SH/01/21/EU2 STEP 7 PARTS REQUIRED 5 - BASE FRONT APRON 6 - BASE BACK APRON 7 - LEFT SIDE PANEL HARDWARE REQUIRED TOOLS REQUIRED STEP 8 PARTS REQUIRED 8 - BACK CROSSBARS 9 - RIGHT SIDE PANEL HARDWARE REQUIRED TOOLS REQUIRED Page 07...
  • Page 8: Back Side View

    SEC/SH/01/21/EU2 STEP 9 BACK SIDE VIEW PARTS REQUIRED 10 - INNER SIDE PANEL 11 - INNER SIDE PANEL BACK SIDE VIEW HARDWARE REQUIRED SIDE VIEW TOOLS REQUIRED STEP 10 PARTS REQUIRED 12 - BACK PANEL PLEASE INSERT THE BACK PANEL INTO THE UNIT HARDWARE REQUIRED TOOLS REQUIRED Page 08...
  • Page 9 SEC/SH/01/21/EU2 STEP 11 PARTS REQUIRED 13 - DOOR PANEL - LEFT 13 + 14 14 - DOOR PANEL - RIGHT 15 - MIRRORED DOOR HARDWARE REQUIRED TOOLS REQUIRED PLEASE MAKE SURE THE MIRRORED DOOR HINGES ( HARDWARE O ) ARE ATTACHED TO THE MIRRORED DOOR ( PART 15 ) STEP 12...
  • Page 10 SEC/SH/01/21/EU2 STEP 13 PARTS REQUIRED 14 - DOOR PANEL - RIGHT 15 14 15 - MIRRORED DOOR 16 - SHELF PANEL 1. VERTICAL ADJUSTMENT VIA SLOT IN THE MOUNTING PLATE 1. VERTICAL ADJUSTMENT VIA SLOT IN THE MOUNTING PLATE 2. LATERAL ADJUSTMENT BY SCREW ADJUSTING HARDWARE REQUIRED TOOLS REQUIRED...
  • Page 11 SEC/SH/01/21/EU2 STEP 15 PARTS REQUIRED 21 - DRAWER BASE HARDWARE REQUIRED TOOLS REQUIRED STEP 16 PARTS REQUIRED 22 -DRAWER BOTTOM SUPPORT RAIL HARDWARE REQUIRED TOOLS REQUIRED Page 11...
  • Page 12 SEC/SH/01/21/EU2 STEP 17 PARTS REQUIRED 17 - DRAWER BACK 23 -DRAWER SIDE-LEFT(SMALL) x1 24 -DRAWER SIDE-RIGHT(SMALL) x1 25 - DRAWER FRONT-(SMALL) HARDWARE REQUIRED TOOLS REQUIRED STEP 18 PARTS REQUIRED 21 - DRAWER BASE HARDWARE REQUIRED TOOLS REQUIRED Page 12...
  • Page 13 SEC/SH/01/21/EU2 STEP 19 PARTS REQUIRED 22 -DRAWER BOTTOM SUPPORT RAIL HARDWARE REQUIRED TOOLS REQUIRED STEP 20 PARTS REQUIRED HARDWARE REQUIRED TOOLS REQUIRED Page 13...
  • Page 14 SEC/SH/01/21/EU2 STEP 21 WARNING PART REQUIRED Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend that it is permanently fixed to the wall. Wall fixings are not supplied with this product as different wall materials require different types of fixing devices.Please make sure you use fixings suitable for the walls in your home.
