Kenmore FeatherLite DU1099 Use & Care Manual page 47

Ruta de la correa
Eje del motor
Correa Rodillo de cepillo

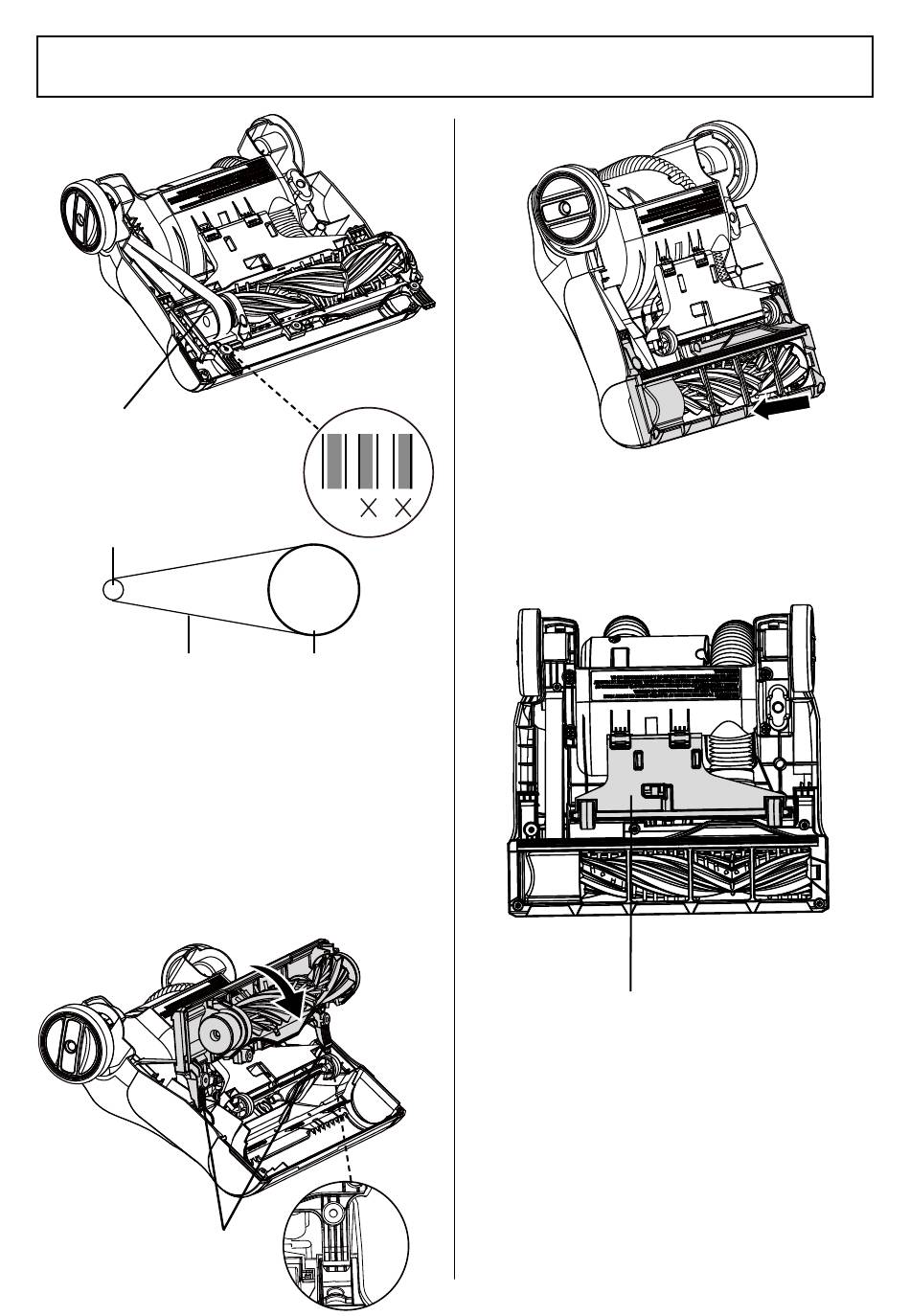

8. Reinstale la placa inferior con el cepillo
de rodillo en la boquilla para pisos.
Primero alinee las dos pestañas de
bloqueo en la placa inferior con las
ranuras en la boquilla como se indica.
Luego, gire la placa inferior hacia la
carcasa del cepillo de rodillo. Presione
el centro de la placa inferior hasta
escuchar un "clic". Gire el cepillo de
rodillo para asegurarse de que la correa
está instalada correctamente.
Pestañas de
bloqueo
CAMBIO DE LA CORREA
√
I
- 21 -
NOTA:
Compruebe y asegúrese de
que el soporte de la rueda pequeña esté
bien fijo junto a la placa inferior y que no
pueda levantarse.
Soporte de la rueda
pequeña
II
