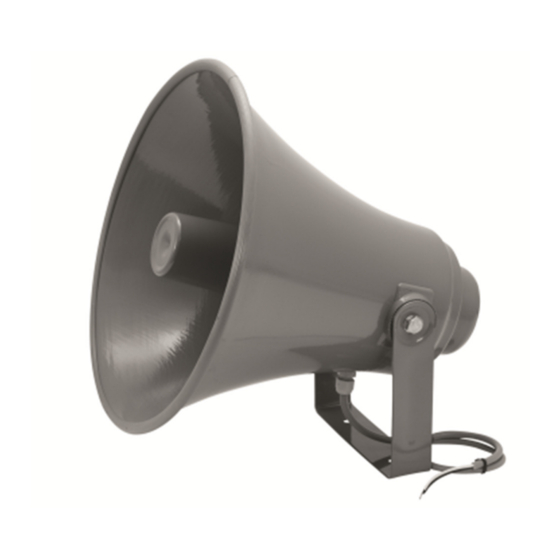

- Page 2 NOH SERIES PA HORN SPEAKERS Druckkammerlautsprecher • Feuchtigkeitsgeschützt • 8-Ohm-Lautsprechersystem • Aluminiumgehäuse • Anschluss über offene Kabelenden • Arretiermöglichkeit am Haltebügel • Verschiedene Ausführungen erhältlich ....................................PA Horn Speaker • Humidity-proof • 8-ohm speaker system • Aluminum housing • Connection via open wires •...
-
Page 3: Table Of Contents
Inhaltsverzeichnis EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 INSTALLATION ..............................6 Befestigung ..............................6 Auswahl des geeigneten Verstärkers ......................7 Elektrischer Anschluss ........................... 7 BEDIENUNG ..............................7 REINIGUNG UND WARTUNG .......................... 7 TECHNISCHE DATEN ............................8 ....................................Table of Contents INTRODUCTION ............................... -
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Lautsprechersystem von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. -
Page 5: Bestimmungsgemässe Verwendung
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an dem Anschlusspanel oder am Gehäuse entdecken, nehmen Sie den Lautsprecher nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Kinder und Laien von dem Lautsprecher fern halten! Im Gehäuseinneren befinden sich keine zu wartenden Teile. -
Page 6: Installation
INSTALLATION Der Lautsprecher wird über die Aufhängevorrichtung (Montagebügel, Aluminiumrohr, Stahlrohr, Stahlseile oder Lautsprecherkabel) an der Montagefläche festgeschraubt. Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Aufhängevorrichtung des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 5-fache der Nutzlast aushalten kann. -
Page 7: Auswahl Des Geeigneten Verstärkers
Auswahl des geeigneten Verstärkers Die Leistung des Lautsprechers muss der Verstärkerleistung angepasst sein. Die Gesamtlast am Verstärker darf die Nennbelastung des Verstärkers auf keinen Fall überschreiten. Rechnen Sie anhand der benötigten Menge Lautsprecher aus, wieviele Verstärker mit welcher Leistung Sie benötigen. Elektrischer Anschluss Schritt 1: Schalten Sie den Verstärker, an den der Lautsprecher angeschlossen werden soll, aus. -
Page 8: Technische Daten
Klingt der Lautsprecher verzerrt ist er eventuell defekt. In diesem Fall den Lautsprecher ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt sollte der Lautsprecher nicht mehr weiter betrieben werden, um weitere Schäden an dem Lautsprecher zu vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung. -
Page 9: Introduction
INTRODUCTION Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. -
Page 10: Operating Determinations
Keep away children and amateurs! There are no serviceable parts inside the speaker system. Maintenance and service operations are only to be carried out by authorized dealers....................................OPERATING DETERMINATIONS WARNING! Speaker systems must only be operated by trained persons. Danger of Life due to crashing speaker systems or hearing loss due to excessive sound pressure levels! The different local conditions have to be considered in terms of safety rules. -
Page 11: Installation
INSTALLATION The speaker can be fastened to the installation area via the installation equipment (mounting bracket, aluminum tube, steel tube, steel ropes or audio cable). Before installing the system, make sure that the installation area can hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). -
Page 12: Operation
OPERATION Switch on the amplifier and adjust the volume. Always make sure that the output signal is not distorted and that your speakers will not get damaged. During operation, please make sure the speaker always sounds well. When distortions can be heard, either the amplifier or the speaker is overloaded. -
Page 13: Technical Specifications
TECHNICAL SPECIFICATIONS NOH-15R NOH-30R NOH-40R Rated power: 15 W RMS 30 W RMS 40 W RMS Impedance: 8 Ω 8 Ω 8 Ω Sensitivity (1 W/ 1 m): 101 dB 110 dB 106 dB Frequency range: 500 Hz - 5 kHz 300 Hz - 8 kHz 300 Hz - 3 kHz Dimensions (D x L):... - Page 14 NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 15 ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 16 © © © © OMNITRONIC 2013 OMNITRONIC 2013 OMNITRONIC 2013 OMNITRONIC 2013 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00080345.DOCX Version 1.1...
