Videx 4832 Series Installation Instruction

Art.4832
INSTALLATION INSTRUCTION
4832 SERIES - FOR VIDEO DOOR ENTRY SYSTEM WITH AND
WITHOUT COAX CABLE
ART.4832-0, -1, -1D

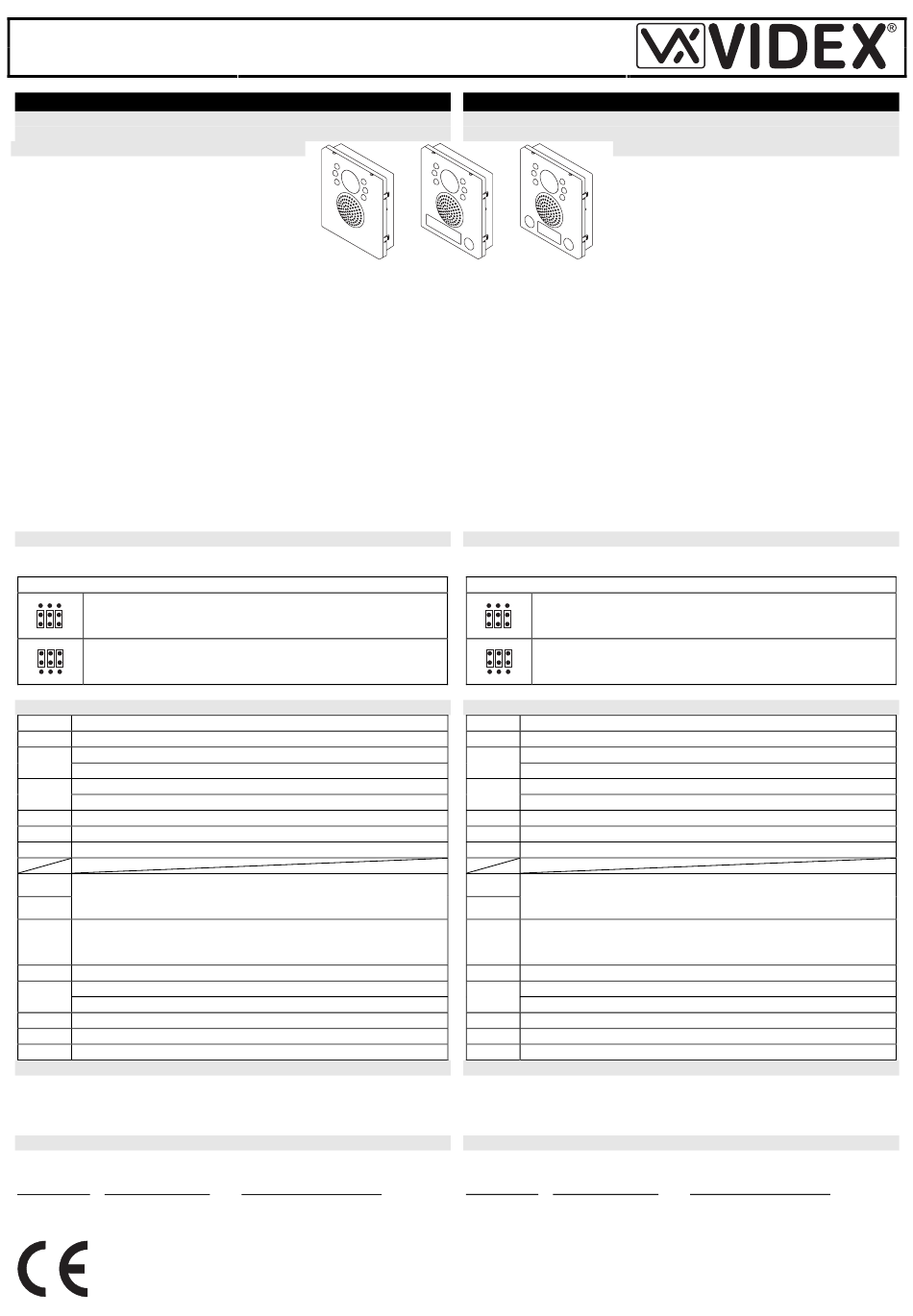

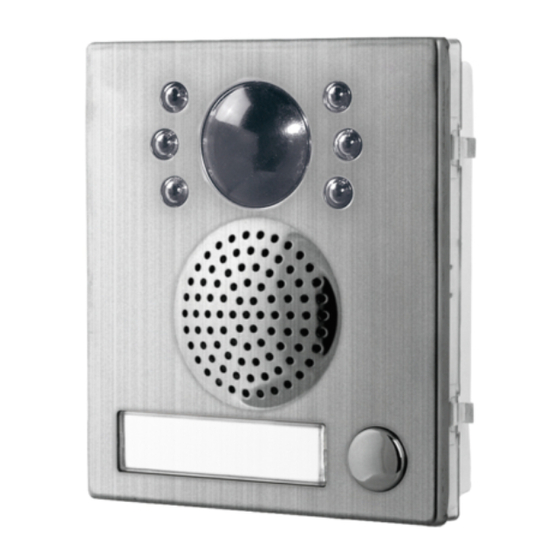

This module has the same feature as the
Art.4837 with the addition of a CCD video camera
with auto iris lens complete with LEDs for
illumination. The module is available in black and
white or colour (put "/color" after the product
code) and in 0, 1 or 2 call button versions. The
illumination LED's are infrared for B&W cameras
and white light for colour cameras.
The camera has horizontal and vertical adjustment (10 degree). The 4838
unit, in all available versions, can be configured to work on systems with
coax video signal or on systems with balanced video signal (non coax).
The speaker unit circuitry includes:
a. A black and white camera with auto iris lens complete with illumination
infrared LED's.
b. The transmitting amplifier with condenser microphone and volume
control;
c. The receiving amplifier and volume control;
d. 2 LED's to illuminate the name plate (except the 4832-0 model).
e. The lock release relay to enable the electric lock;
f. The modulated tone generator;
VIDEO SYSTEM SETUP
The video system setup is carried out using the three jumpers accessible
from the rear of the module.
Jumpers Settings
Coax video system: terminal M = video signal ground,
terminal V = video signal
System with balanced video signal (non coax): terminal M =
V2 = video signal synch.+, V = V1 = video signal synch.-
TERMINALS:
I
Camera power supply input 14-20Vdc
F1 Camera power supply ground
M - Video signal ground (coax video system)
M/V2
V2 - Video signal synch.+ (balanced video system)
V - Video signal (coax video system)
V/V1
V1 - Video signal synch.- (balanced video system)
C Push buttons common
C1 Electronic call tone output (active only on call)
P1 Call button Nr.1
S1
Normally open relay contacts (the contact between "S" and
"S1" is closed when the unit receives the "door open" signal
S
Active low input to enable the "door open" relay. It can be
RL used for a "push to exit" button or generally to command the
"door open" relay.
-
Ground
Speech input
1
"Door Open" signal
+ 12Vdc power input for speaker unit and LEDs power supply
2 Speech output
P3 Call button Nr.3 (only on 1D version)
TECHNICAL SPECIFICATION
Power Supply:
Power Consumption:
Working Temperature:
CUSTOMER SUPPORT INFORMATION
All Countries Customers
VIDEX Electronics S.p.A.
www.videx.it – technical@videx.it
Tel.+39 0734 631669
Fax +39 0734 632475
The product is CE marked demonstrating its conformity and is for distribution within all
member states of the EU with no restrictions.
This product follows the provisions of the European Directives
89/336/EEC & 92/31/EEC (EMC),
73/23/EEC (LVD) and 93/68/EEC (CE marking).
02/11/2005
Speaker unit with built-in camera
Portiere elettrico con telecamera
Art.4832-0
12Vdc module - 14-20Vdc camera
350mA max
-10 +50 C
UK Customers
VIDEX Security LTD
www.videx-security.com
Tech Line 0191 224 3174
Fax 0191 224 1559
ISTRUZIONI D'INSTALLAZIONE
SERIE 4832 - PER SISTEMI VIDEOCITOFONICI CON E SENZA CAVO
COASSIALE
Art.4832-1 Art.4832-1D
I LED per l'illuminazione sono ad infrarossi per la versione con telecamera
bianco e nero e ad emissione di luce bianca per la versione con
telecamera a colori. La telecamera può essere orientata in orizzontale ed
in verticale con 10 gradi di libertà. Il portiere 4838, in tutte le versioni
disponibili, può essere configurato per funzionare in sistemi dove il video
viene trasmesso tramite cavo coassiale o sistemi con segnale video
bilanciato (non coassiale).
a. Una telecamera bianco
d'illuminazione agli infrarossi.
b. L'amplificatore di trasmissione con microfono a condensatore e
regolazione del volume;
c. L'amplificatore di ricezione con altoparlante da 0,5W e regolazione del
volume;
d. 2 LED d'illuminazione cartellini (escluso 4832-0);
e. Il relè d'asservimento per l'attivazione della serratura elettrica;
f. Il circuito di generazione della nota elettronica.
CONFIGURAZIONE SISTEMA VIDEO
La configurazione del sistema video viene fatta tramite tre jumper presenti
sul retro del modulo.
Sistema con segnale video coassiale: morsetto M = massa
segnale video, morsetto V = segnale video
Sistema con segnale video bilanciato (non coassiale):
morsetto M = V2 = segnale video sinc.+, V = V1 =
segnale video sinc.-
MORSETTIERA:
I Ingresso alimentazione telecamera 14-20Vdc
F1 Massa alimentazione telecamera
M - Massa segnale video (segnale video coassiale)
M/V2
V2 - Segnale video sinc.+ (segnale video bilanciato)
V - Segnale video (segnale video coassiale)
V/V1
V1 - Segnale video sinc.- (segnale video coassiale)
C Comune Pulsanti.
C1 Uscita nota elettronica (attiva durante la chiamata).
P1 Uscita pulsante 1
S1
Contatti relè normalmente aperto (il contatto tra "S" ed "S1" si
chiude al ricevimento del comando "apri-porta")
S
Ingresso attivo basso per l'attivazione del relé "apri-porta".
RL Può essere utilizzato per il collegamento di un pulsante "apri-
porta" locale o per comandare il relé in genere.
- Massa
Ingresso fonia
1
Comando "apri-porta"
+ Ingresso 12Vdc per alimentazione posto esterno e LED
2 Uscita fonia
P3 Uscita pulsante 3 (solo su versione 1D)
SPECIFICHE TECNICHE
Tensione d'alimentazione:
Assorbimento:
Temperatura di lavoro:
INFORMAZIONI ASSISTENZA CLIENTI
Clienti di tutti i Paesi
VIDEX Electronics S.p.A.
www.videx.it – technical@videx.it
Tel.+39 0734 631669
Fax +39 0734 632475
Il prodotto è marchiato CE a dimostrazione della sua conformità e può essere distribuito
liberamente all'interno dei paesi membri dell'unione europea EU.
Questo prodotto è conforme alle direttive Europee
89/336/EEC & 92/31/EEC (EMC),
73/23/EEC (LVD) e 93/68/EEC (Marcatura CE).
02/11/2005
ART.4832-0, -1, -1D
Questo modulo ha le stesse caratteristiche del
portiere elettrico Art.4837, con l'aggiunta delle
funzionalità video fornite da una telecamera
CCD autofocus completa di LED d'illuminazione.
Il modulo è disponibile con telecamera in bianco
e nero o a colori (aggiungere "/color" al codice
prodotto) e in versione con 0, 1 o 2 pulsanti di
chiamata.
e nero autofocus completa
Impostazione jumper
12Vdc modulo - 14-20Vdc telecamera
350mA max
-10 +50 C
Clienti UK
VIDEX Security LTD
www.videx-security.com
Tech Line 0191 224 3174
Fax 0191 224 1559
di LED
Art.4832 1.1
