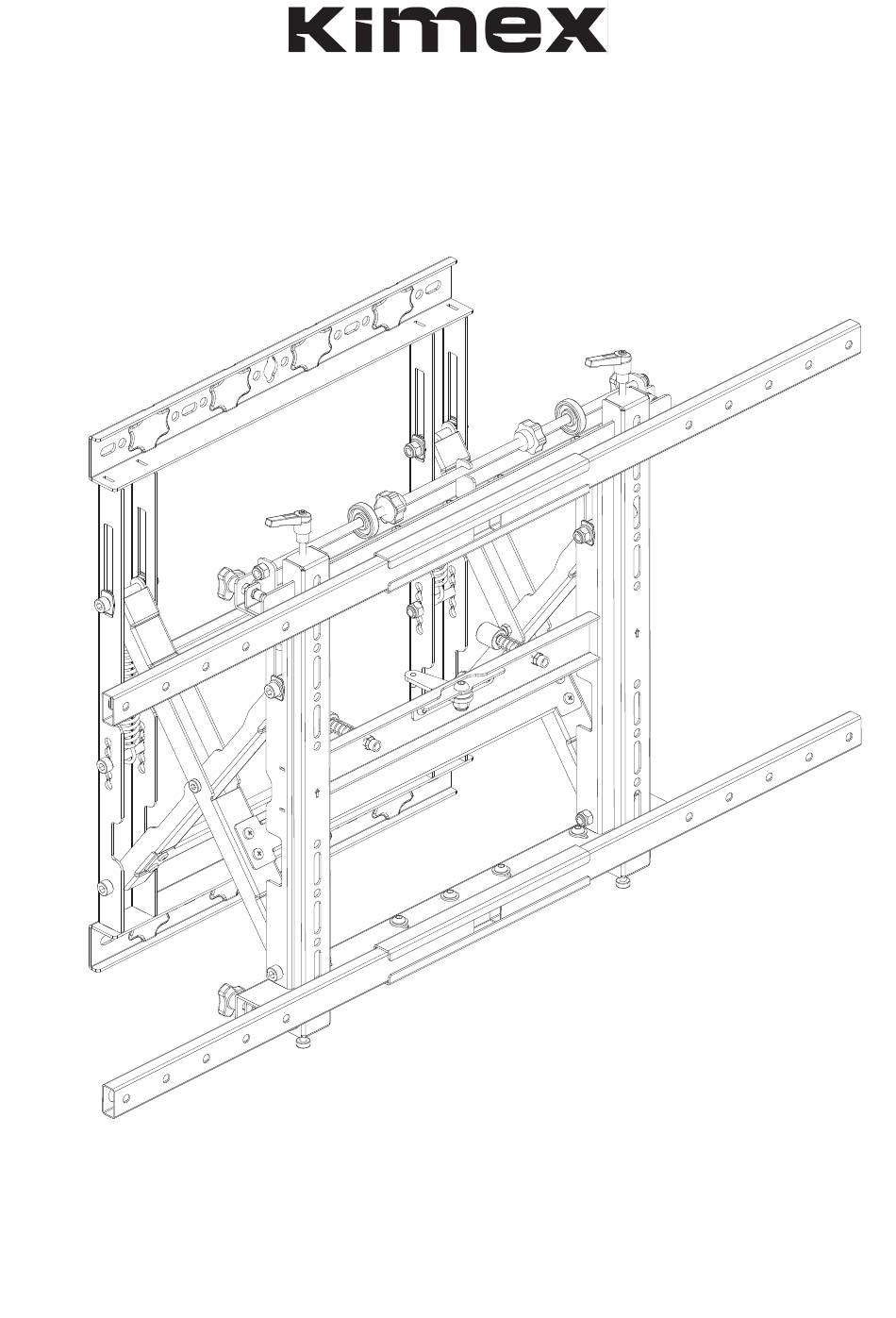

Support mur d´images pour écran TV
43´´- 110´´- Push Pull
017-2094
Manuel d'utilisation V1

Advertisement

Table of Contents
loading

Summary of Contents for Kimex 017-2094

  • Page 1 Support mur d´images pour écran TV 43´´- 110´´- Push Pull 017-2094 Manuel d'utilisation V1...
  • Page 2: Outils Requis

    ATTENTION Assurez-vous de lire entièrement ce manuel et de bien comprendre toutes les instructions et les avertissements avant de commencer votre installation. Ce produit ne doit être installé que par une personne ayant des connaissances de base en matière de construction et d'installation et comprenant parfaitement ces instructions. Faites-vous toujours aider par quelqu'un pour soulever et positionner votre équipement.
  • Page 3: Liste Des Composants

    Liste des composants (Qte 1 de chaque) (Qty 4) (Qte 2) Base de montage à verrouillage unique - Support de montage gauche et droit-BB 900mmx400mm adaptateur-CC (Qte 1) M5 x 16mm Vis M5 x 30mm Vis M6 x 16mm Vis M6 x 30mm Vis M8 x 16mm Vis (Qte 4)
  • Page 4: Installation Des Supports De Fixation

    Installation 65mm φ4mm 65mm φ10mm 13mm Montage sur béton massif/maçonnerie Montage sur des montants en bois Installation des supports de fixation Une fois que vous avez monté le premier support Ligne d'alignement comme décrit, tracez une ligne horizontale (l'utilisation d'un niveleur laser peut vous aider). Vous pouvez placer le deuxième support à...
  • Page 5: Montage De L'écran

    Installation des supports de fixation VESA (Horizontal):500*400~900*400 Vertical VESA ( ):200*900~400*900 A+H/C+H/E/G B+H/ D+H/ *Pour les écrans avec un motif de trou, une entretoise doit être placée entre la plaque d'adaptation et l'écran. Montage de l'écran Note : Ils doivent être Cadenas non inclus (optionnel) alignés avant l'installation, ils sont...
  • Page 6 Ajustements après l'installation Ajustements +/-Z Ajustements +/-Y Ajustements +/-Z Déplacement vers l'intérieur POUSSER Déplacement vers l'extérieur POUSSER Manuel d'utilisation...
  • Page 7: Spécifications Techniques

    Spécifications techniques 510mm[20.0″ ] 406.2mm[16.0″ ] 267mm[10.5”]~277mm[10.9”] 203.2mm[8.0″ ] 92mm[3.6”]~102mm[4.0”] 35mm[1.4″ ] 900mm[35.4″ ] 800mm[31.5″ ] 285mm[11.2″ ]~295mm[11.6″ ] 700mm[27.6″ ] 600mm[23.6″ ] 110mm[4.3″ ]~120mm[4.7″ ] +/-(Z) 500mm[19.7″ ] +/-(Y) +/-(Y) Manuel d'utilisation...
  • Page 8 Modular Video Wall System with Push-to-Pop-out and Anti-Theft Features 017-2094 User’s Manual...
  • Page 9: Installation Tools

    Be sure to read this entire manual thoroughly and you fully understand all the instructions and warning before attempting to begin your installation. This products should only be installed by someone who has a basic knowledge of building constructio installations and fully undestnd these instrudtions. Always have someone assit you to lift and position your equipment.
  • Page 10: Parts List

    Parts List (Qty 1 Each) (Qty 4) (Qty 2) One-Latch Mounting Base -AA (Qty 1) Left and Right Mounting Bracket-BB 900mmX400mm adaptor-CC M5 x 16mm Screw M5 x 30mm Screw M6 x 16mm Screw M6 x 30mm Screw M8 x 16mm Screw (Qty 4) (Qty 4) (Qty 4)
  • Page 11: Installing The Mounting Brackets

    Installation 65mm φ4mm 65mm φ10mm 13mm Mounting to Solid Concrete/Masonry Mounting to Wooden Studs Installing the Mounting Brackets Screen Width Screen Width A+H/C+H/E/G B+H/ /F/G *For screen with a hole pattern in a pocket, spacer go between Assembly Adapter Plate and screen. Spacer User′s Manual...
  • Page 12: Mounting The Flat-Panel

    Installing the Mounting Brackets VESA (Horizontal):500*400~900*400 Vertical VESA ( ):200*900~400*900 A+H/C+H/E/G B+H/ D+H/ *For screen with a hole pattern in a pocket, spacer go between Assembly Adapter Plate and screen. Spacer Mounting the Flat-Panel Note: These registers Locks not included(accessory) must align prior to installation.They are factory set.
  • Page 13: Post-Installation Adjustments

    Post-Installation Adjustments Adjustments +/-Z Adjustments +/-Y Adjustments +/-Z Move Inward PUSH Move outward PUSH User′s Manual...
  • Page 14: Technical Specifications

    Technical Specifications 510mm[20.0″ ] 406.2mm[16.0″ ] 267mm[10.5”]~277mm[10.9”] 203.2mm[8.0″ ] 92mm[3.6”]~102mm[4.0”] 35mm[1.4″ ] 900mm[35.4″ ] 800mm[31.5″ ] 285mm[11.2″ ]~295mm[11.6″ ] 700mm[27.6″ ] 600mm[23.6″ ] 110mm[4.3″ ]~120mm[4.7″ ] +/-(Z) 500mm[19.7″ ] +/-(Y) +/-(Y) User′s Manual...
