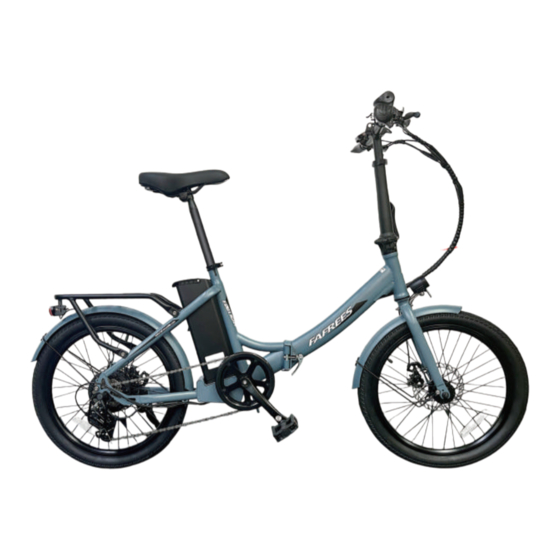

FAFREES F20 Light User Manual

Smart ev/moped
Hide thumbs Also See for F20 Light:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Smart EV/Moped
User Manual
(Model: F20 Light)
EN DE FR
IT
ES

Advertisement

loading

Related Manuals for FAFREES F20 Light

Summary of Contents for FAFREES F20 Light

  • Page 1 Smart EV/Moped User Manual (Model: F20 Light) EN DE FR...

  • Page 2: Congratulations On Your Purchase

    Congratulations on your purchase! Please write down your frame number in the blank space below in case of future need. Bitte notieren Sie Ihre Rahmennummer in das leere Feld unten, falls Sie dies in Zukunft benötigen. Veuillez noter votre numéro de cadre dans l'espace vide ci-dessous en cas de besoin futur.
  • Page 4 *Before your first operation, please read the user manual carefully! 1. Note Before your first ride, it is important for you to know your new e-bike well, so that you can get the best performance, comfort, enjoyment and safety from it during your ride. To understand the new bicycle and the correct operation, you should first read the manual carefully.
  • Page 5 Product function illustration (Model: F20 Light) 1.Break lever 2.Shift lever 3.LCD display...

  • Page 6: Function Introduction

    Function introduction: 1.Charging: Find the charging port on the left side frame of the battery, connect the charger to charge. When the battery is fully charged, the charger light changes from red to green. 2.Power On/Off: Long press the power button to turn on/off the display power. 3.

  • Page 7: Product Installation

    Product installation: 1. After removing the foam, unfold and secure the frame as shown. 2. Install the handlebar. Insert the handlebar into the tube and lock. 3.Install the saddle. Insert the saddle into the seat tube and lock.
  • Page 8 4.Install the pedals. Note the stickers on the pedals. Stamp with "L" is the left pedal, stamp with "R" is the right pedal, the right pedal is installed on the side of the sprocket. NOTE: The left pedal is tightened to the left and the right pedal is tightened to the right.

  • Page 9: Product Parameter

    Product parameter Item Parameter Dimensions Main material High-carbon steel Product size 158*64*114CM Pedal-ground distance 11.5CM Tire size 20"*1.95 Package size 87*37*66CM Performance Parameter Product weight 24KG Package weight 29.3KG Battery weight 2.1KG Maximum load 120KG Maximum speed 25KM/H Maximum range in pure electric mode 55-65KM Maximum climbing angle 20°...
  • Page 10 3. Appearance and dimensions Fig. 3-1 Picture of Display 81C Fig. 3-2 Top View of Display 81C Dimensions Fig. 3-3 Side View of Display 81C Dimensions...
  • Page 11 4. Function overview and functional area layout 4.1 Function overview Display YL81C provides a variety of functions to meet the riding needs of users, including: ● Battery level indicator ● Assist level adjustment and indication ● Headlight indicator ● Speed indicator (including real-time speed, maximum speed (MAXS) and average speed (AVG)) ●...
  • Page 12 4.3 Button definitions There are three buttons on the operating unit of display YL81C, i.e., the power button plus button and minus button 5. General operation 5.1 Power on/off By pressing and holding the power button, the display will start to work and the controller power will be turned on.
  • Page 13 5.3 Walk assist mode By pressing and holding the minus button, the walk assist mode will be enabled. Your e-bike will run at the constant speed of 6km/h. The display will show level P. By releasing the minus button, your e-bike will immediately stop power output and return to the state before walk assistance.
  • Page 14 5.5 Assist level selection By pressing the plus/minus button, the e-bike assist level will be switched to change the motor output power. The assist levels available for the display include: levels 0-3, levels 1-3, levels 0-5, levels 1-5, levels 0-7, levels 1-7, levels 0-9 and levels 1-9. Fig.
  • Page 15 5.7 Error code indicator When a fault occurs in the electronic control system of your e-bike, the display will automatically indicate the error code in the distance area in the format of E0**. Detailed definitions of error codes are shown in Schedule 1. Fig.
  • Page 16 Fig. 6-1 Factory Reset Interface 7. Custom setting ●All parameters can only be set when your e-bike is stopped. The steps for custom setting are as follows: In the power-on state, when the display shows the speed of 0, (1) Press and hold the plus and minus buttons at the same time for more than 2 seconds to enter the custom setting option selection interface;...
  • Page 17 7.2 Tire diameter setting P2 refers to the tire diameter setting option. Available parameters include: 8-32 inches. Press the power button to enter the parameter modification interface. Press the plus/minus button for parameter selection. Press the power button to save the parameter and return to the selection interface of custom setting options.
  • Page 18 7.4 Metric/imperial system setting P4 refers to the metric/imperial system setting option. 00 represents the metric system, and 01 represents the imperial system. Press the power button to enter the parameter modification interface. Press the plus/minus button for parameter selection. Press the power button to save the parameter and return to the selection interface of custom setting options.
  • Page 19 7.5 Speed sensor setting P5 refers to the speed sensor setting option, which can be set according to the number of magnetic heads installed on the tires of your e-bike. The setting range is 1-63. Press the power button to enter the parameter modification interface. Press the plus/minus button for parameter selection.
  • Page 20 7.7 Assistance sensor setting P7 refers to the assistance sensor setting option, where the number of steel magnets of the assistance magnetic disk can be set. The adjustable range is 5, 6, 7, 8, 9, 10 and 12. Press the power button to enter the parameter modification interface. Press the plus/minus button for parameter selection.
  • Page 21 Schedule 1 Error Code Definitions Error codes for protocols YL-01 and YL-02: Error codes Definition Error codes Definition E001 Controller Abnormality E004 Throttle Abnormality E002 Communication Abnormality E005 Brake Abnormality E003 Motor Hall Signal Abnormality E006 Motor Phase Abnormality Error codes for protocols YL-05, KDS and YL-J: Error codes Definition Error codes...
  • Page 22 *Vor Ihrer ersten Operation, lesen Sie bitte das Benutzerhandbuch sorgfältig durch! 1. Hinweis Vor Ihrer ersten Fahrt ist es wichtig, dass Sie Ihr neues E-Bike gut kennen, damit Sie während der Fahrt das Beste aus Leistung, Komfort, Fahrspaß und Sicherheit herausholen können.
  • Page 23 Personen mit Ihrem Bike fahren lassen, sind Sie dafür verantwortlich, dass die Fahrer alle Warnungen, Vorsichtshinweise, Anweisungen und Sicherheitsvorkehrungen verstehen und in der Lage sind, dieses Produkt sicher und verantwortungsbewusst zu benutzen und sich und andere vor Verletzungen zu schützen. Produktfunktionsdarstellung (Modell: F20 Light) 1.Bremshebel 2.Schalthebel 3.LCD-Display 4.Glocke...
  • Page 24 Funktionseinführung: 1. Aufladen: Suchen Sie den Ladeanschluss am linken Seitenrahmen des Akkus, schließen Sie das Ladegerät zum Aufladen an. Wenn der Akku vollständig aufgeladen ist, wechselt die Ladeanzeige von rot auf grün. 2. Ein-/Ausschalten: Drücken Sie lange auf die Ein/Aus-Taste, um das Display ein-/auszuschalten.
  • Page 25 Produktinstallation: 1. Klappen Sie nach dem Entfernen des Schaumstoffs den Rahmen auf und befestigen Sie ihn wie abgebildet. 2.Installieren Sie den Lenker. Stecken Sie den Lenker in das Rohr und verriegeln Sie ihn. 3.Installieren Sie den Sattel. Setzen Sie den Sattel in das Sitzrohr ein und verriegeln Sie ihn.
  • Page 26 4.Installieren Sie die Pedale. Beachten Sie die Aufkleber auf den Pedalen. Stempel mit „L“ ist das linke Pedal, Stempel mit „R“ ist das rechte Pedal, das rechte Pedal ist seitlich am Kettenrad verbaut. HINWEIS: Das linke Pedal wird nach links und das rechte Pedal nach rechts angezogen.
  • Page 27 Produktparameter Artikel Parameter Dimensionen Hauptmaterial Stahl mit hohem Kohlenstoffgehalt Produktgröße 158*64*114CM Pedal-Boden-Abstand 11.5CM Reifengröße 20"*1.95 Paketgröße 87*37*66CM Leistungsparameter Produktgewicht 24KG Paketgewicht 29.3KG Batteriegewicht 2.1KG Maximale Last 120KG Maximale Geschwindigkeit 25KM/H Maximale Reichweite im reinen Elektrobetrieb 55-65KM Maximaler Steigwinkel 20° Betriebstemperatur -20℃~55℃...
  • Page 28 3. Aussehen und Abmessungens Abb. 3-1 Bild des Displays 81C Abb. 3-2 Draufsicht auf das Display 81C Abmessungen Abb. 3-3 Seitenansicht des Displays 81C Abmessungen...
  • Page 29 4. Funktionsübersicht und Anordnung der Funktionsbereiche 4.1 Funktionsübersicht Das Display YL81C bietet eine Vielzahl von Funktionen, um den Anforderungen der Benutzer gerecht zu werden, darunter: ● Akkustandanzeige ● Einstellung und Anzeige der Unterstützungsstufe ● Scheinwerferanzeige ● Geschwindigkeitsanzeige (einschließlich Echtzeitgeschwindigkeit, Höchstgeschwindigkeit und Durchschnittsgeschwindigkeit) ●...
  • Page 30 4.3 Button definitions Auf der Bedieneinheit des Displays YL81C befinden sich drei Tasten, nämlich die Power-Taste , die Plus-Taste und die Minus-Taste 5. Allgemeine Bedienung 5.1 Ein-/Ausschalten Wenn Sie die Einschalttaste drücken und gedrückt halten, beginnt das Display zu laufen und der Regler wird eingeschaltet.
  • Page 31 5.3 Gehhilfe-Modus Wenn Sie die Minustaste gedrückt halten, wird der Gehhilfemodus aktiviert. Ihr E-Bike fährt dann mit einer konstanten Geschwindigkeit von 6 km/h. Auf dem Display wird die P-Stufe angezeigt. Wenn Sie die Minustaste loslassen, stoppt Ihr E-Bike sofort die Leistungsabgabe und kehrt in den Zustand vor der Gehhilfe zurück.
  • Page 32 5.5 Auswahl der Unterstützungsstufe Durch Drücken der Plus/Minus-Taste wird die Unterstützungsstufe des E-Bikes umgeschaltet, um die Motorleistung zu ändern. Folgende Unterstützungsstufen sind auf dem Display verfügbar: Stufe 0-3, Stufe 1-3, Stufe 0-5, Stufe 1-5, Stufe 0-7, Stufe 1-7, Stufe 0-9 und Stufe 1-9. Abb.
  • Page 33 5.7 Fehlercode-Anzeige Wenn ein Fehler im elektronischen Kontrollsystem Ihres E-Bikes auftritt, zeigt das Display automatisch den Fehlercode im Entfernungsbereich im Format E0** an. Detaillierte Definitionen der Fehlercodes finden Sie in Tabelle 1. Abb. 5-6 Display mit Fehlercode Wenn ein Fehlercode auf der Display-Schnittstelle erscheint, beheben Sie bitte rechtzeitig das Problem.
  • Page 34 Abb. 6-1 Schnittstelle für Werkseinstellungen 7. Benutzerdefinierte Einstellung ● Alle Parameter können nur eingestellt werden, wenn Ihr E-Bike angehalten ist. Die Schritte für die benutzerdefinierte Einstellung sind wie folgt: Im eingeschalteten Zustand, wenn das Display die Geschwindigkeit 0 anzeigt, (1) Halten Sie die Plus- und die Minus-Taste gleichzeitig für mehr als 2 Sekunden gedrückt, um die Schnittstelle für die Auswahl der benutzerdefinierten Einstellungen zu öffnen;...
  • Page 35 7.2 Einstellung des Reifendurchmessers P2 bezieht sich auf die Option zur Einstellung des Reifendurchmessers. Folgende Parameter sind verfügbar: 8-32 Zoll. Drücken Sie die Einschalttaste, um die Parameteränderungsschnittstelle aufzurufen. Drücken Sie die Plus-/Minus-Taste zur Parameterauswahl. Drücken Sie die Ein/Aus-Taste, um den Parameter zu speichern und zur Schnittstelle für die Auswahl der benutzerdefinierten Einstelloptionen zurückzukehren.
  • Page 36 7.4 Einstellung des metrischen/imperialen Systems P4 bezieht sich auf die Option zur Einstellung des metrischen/imperialen Systems. 00 steht für das metrische System und 01 für das imperiale System. Drücken Sie die Einschalttaste, um die Schnittstelle zur Änderung der Parameter aufzurufen. Drücken Sie die Plus-/Minus-Taste zur Parameterauswahl.
  • Page 37 7.5 Einstellung des Geschwindigkeitssensors P5 bezieht sich auf die Option zur Einstellung des Geschwindigkeitssensors, die entsprechend der Anzahl der an den Reifen Ihres E-Bikes installierten Magnetköpfe eingestellt werden kann. Der Einstellbereich beträgt 1-63. Drücken Sie die Einschalttaste, um die Schnittstelle zur Änderung der Parameter aufzurufen. Drücken Sie die Plus-/Minus-Taste für die Parameterauswahl.
  • Page 38 7.7 Einstellung des Hilfssensors P7 bezieht sich auf die Option zur Einstellung des Hilfssensors, bei der die Anzahl der Stahlmagnete der Hilfsmagnetscheibe eingestellt werden kann. Der einstellbare Bereich ist 5, 6, 7, 8, 9, 10 und 12. Drücken Sie die Einschalttaste, um die Schnittstelle zur Änderung der Parameter aufzurufen.
  • Page 39 Abb. 7-8 Schnittstelle zur Einstellung des Einschaltkennworts Tabelle 1 Fehlercode-Definitionen Fehlercodes für Protokolle YL-01 und YL-02: Fehlercodes Definition Fehlercodes Definition E001 Abnormalität der Steuerung E004 Anomalie der Drosselklappe E002 Abnormalität der Kommunikation E005 Abnormalität der Bremse E003 Abnormalität des Motor-Hall-Signals E006 Abnormalität der Motorphase Fehlercodes für Protokolle YL-05, KDS und YL-J:...
  • Page 40 *Avant votre première opération, veuillez lire attentivement le manuel d'utilisation ! 1. Remarque Avant votre première sortie, il est important que vous connaissiez bien votre nouveau vélo électrique, afin d'en tirer les meilleures performances, confort, plaisir et sécurité lors de votre sortie.
  • Page 41 Illustration de la fonction du produit (Modèle : F20 Light) 1.Levier de frein 2.Levier de chang ement de vitesse 3.Écran LCD...
  • Page 42 Présentation de la fonction : 1.Chargement : trouvez le port de charge sur le cadre latéral gauche de la batterie, connectez le chargeur pour charger. Lorsque la batterie est complètement chargée, le voyant du chargeur passe du rouge au vert. 2. Marche/Arrêt : appuyez longuement sur le bouton d'alimentation pour allumer/éteindre l'affichage.
  • Page 43 Mise en place du produit : 1.Après avoir retiré la mousse, dépliez et fixez le cadre comme illustré. 2.Installez le guidon. Insérez le guidon dans le tube et verrouillez. 3.Installez la selle. Insérez la selle dans le tube de selle et verrouillez.
  • Page 44 4.Installez les pédales. Notez les autocollants sur les pédales. Le timbre avec "L" est la pédale gauche, le timbre avec "R" est la pédale droite, la pédale droite est installée sur le côté du pignon. REMARQUE : La pédale gauche est serrée vers la gauche et la pédale droite est serrée vers la droite.
  • Page 45 Paramètre de produit Article Paramètre Dimensions Matériau principal Acier à haute teneur en carbone Taille du produit 158*64*114CM Distance pédale-sol 11.5CM La taille des pneus 20"*1.95 Taille du paquet 87*37*66CM Paramètre de Poids du produit 24KG performances Poids du paquet 29.3KG Poids de la batterie 2.1KG...
  • Page 46 3.Apparence et dimensions Fig. 3-1 Image de l'écran 81C Fig. 3-2 Vue de dessus de l'afficheur 81C Dimensions Fig. 3-3 Vue latérale de l'afficheur 81C Dimensions...
  • Page 47 4.Présentation des fonctions et disposition des zones fonctionnelles 4.1 Aperçu des fonctions L'écran YL81C offre une variété de fonctions pour répondre aux besoins de conduite des utilisateurs, notamment : ● Indicateur de niveau de batterie ● Réglage et indication du niveau d'assistance ●...
  • Page 48 4.3 Définitions des boutons Il y a trois boutons sur l'unité de commande de l'affichage YL81C, c'est-à-dire le bouton d'alimentation , le bouton plus et le bouton moins 5.Fonctionnement général 5.1 Mise sous/hors tension En appuyant sur le bouton d'alimentation et en le maintenant enfoncé, l'affichage commencera à...
  • Page 49 5.3 Mode d'assistance à la marche En appuyant sur le bouton moins et en le maintenant enfoncé, le mode d'assistance à la marche sera activé. Votre vélo électrique roulera à la vitesse constante de 6 km/h. L'écran affichera le niveau P. En relâchant le bouton moins, votre vélo électrique arrêtera immédiatement la puissance de sortie et reviendra à...
  • Page 50 5.5 Sélection du niveau d'assistance En appuyant sur le bouton plus/moins, le niveau d'assistance du vélo électrique sera commuté pour modifier la puissance de sortie du moteur. Les niveaux d'assistance disponibles pour l'affichage incluent : niveaux 0-3, niveaux 1-3, niveaux 0-5, niveaux 1-5, niveaux 0-7, niveaux 1-7, niveaux 0-9 et niveaux 1-9.
  • Page 51 5.7 Indicateur de code d'erreur Lorsqu'un défaut survient dans le système de contrôle électronique de votre vélo électrique, l'écran indique automatiquement le code d'erreur dans la zone de distance au format E0**. Les définitions détaillées des codes d'erreur sont présentées à l'annexe 1. Fig.
  • Page 52 Fig. 6-1 Interface de réinitialisation d'usine 7. Réglage personnalisé ● Tous les paramètres ne peuvent être réglés que lorsque votre vélo électrique est à l'arrêt. Les étapes du réglage personnalisé sont les suivantes : À l'état de mise sous tension, lorsque l'écran affiche la vitesse de 0, (1) Appuyez simultanément sur les boutons plus et moins et maintenez-les enfoncés pendant plus de 2 secondes pour accéder à...
  • Page 53 7.2 Réglage du diamètre des pneus P2 fait référence à l'option de réglage du diamètre des pneus. Les paramètres disponibles incluent : 8-32 pouces. Appuyez sur le bouton d'alimentation pour entrer dans l'interface de modification des paramètres. Appuyez sur le bouton plus/moins pour sélectionner le paramètre.
  • Page 54 7.4 Réglage du système métrique/impérial P4 fait référence à l'option de réglage du système métrique/impérial. 00 représente le système métrique et 01 représente le système impérial. Appuyez sur le bouton d'alimentation pour entrer dans l'interface de modification des paramètres. Appuyez sur le bouton plus/moins pour sélectionner le paramètre.
  • Page 55 7.5 Réglage du capteur de vitesse P5 fait référence à l'option de réglage du capteur de vitesse, qui peut être réglée en fonction du nombre de têtes magnétiques installées sur les pneus de votre vélo électrique. La plage de réglage est de 1 à 63. Appuyez sur le bouton d'alimentation pour entrer dans l'interface de modification des paramètres.
  • Page 56 7.7 Réglage du capteur d'assistance P7 fait référence à l'option de réglage du capteur d'assistance, où le nombre d'aimants en acier du disque magnétique d'assistance peut être réglé. La plage réglable est de 5, 6, 7, 8, 9, 10 et 12. Appuyez sur le bouton d'alimentation pour accéder à l'interface de modification des paramètres.
  • Page 57 Fig. 7-8 Interface de configuration du mot de passe à la mise sous tension Annexe 1 Définitions des codes d'erreur Codes d'erreur pour les protocoles YL-01 et YL-02 : Codes d'erreur Définition Codes d'erreur Définition E001 Anomalie du contrôleur E004 Anomalie de l'accélérateur E002 Anomalie de communication...
  • Page 58 Prima della tua prima operazione, si prega di leggere attentamente il manuale dell'utente! 1. Nota Prima della tua prima uscita, è importante che tu conosca bene la tua nuova e-bike, in modo da ottenere le migliori prestazioni, comfort, divertimento e sicurezza durante la tua corsa. Per comprendere la nuova bicicletta e il corretto funzionamento, è...
  • Page 59 Illustrazione delle funzioni del prodotto (modello: F20 Light) 1.Leva di rottura 2.Leva del cambio...
  • Page 60 Introduzione alla funzione: 1.Ricarica: trova la porta di ricarica sul telaio laterale sinistro della batteria, collega il caricabatterie per caricare. Quando la batteria è completamente carica, la spia del caricabatterie passa da rossa a verde. 2.Accensione/spegnimento: premere a lungo il pulsante di accensione per accendere/spegnere l'alimentazione del display.

  • Page 61: Installazione Del Prodotto

    Installazione del prodotto: 1. Dopo aver rimosso la schiuma, aprire e fissare il telaio come mostrato. 2.Installare il manubrio. Inserire il manubrio nel tubo e bloccare. 3.Installare la sella. Inserire la sella nel tubo sella e bloccarla.
  • Page 62 4.Installare i pedali. Da notare gli adesivi sui pedali. Il timbro con "L" è il pedale sinistro, il timbro con "R" è il pedale destro, il pedale destro è installato sul lato del pignone. NOTA: il pedale sinistro è serrato a sinistra e il pedale destro è serrato a destra.
  • Page 63 Parametro del prodotto Elemento Parametro Dimensioni Materiale principale Acciaio al carbonio Taglia del prodotto 158*64*114CM Distanza pedale-terra 11.5CM Dimensione pneumatici 20"*1.95 Dimensioni della confezione 87*37*66CM Parametro di Peso del prodotto 24KG prestazione Peso del pacco 29.3KG Peso della batteria 2.1KG Carico massimo 120KG Velocità...
  • Page 64 3. Aspetto e dimensioni Fig. 3-1 Immagine del display dell'81C Fig. 3-2 Vista dall'alto delle dimensioni del display 81C Fig. 3-3 Vista laterale del display 81C Dimensioni...
  • Page 65 4. Panoramica funzionale e disposizione delle aree funzionali 4.1 Panoramica delle funzioni Il display YL81C offre una serie di funzioni per soddisfare le esigenze degli utenti, tra cui: ● Indicatore del livello della batteria ● Regolazione e visualizzazione del livello di assistenza ●...
  • Page 66 4.3 Definizioni dei pulsanti Ci sono tre pulsanti sull'unità di controllo del display dell'YL81C, ovvero il pulsante di accensione, , il pulsante più e il pulsante meno 5. Operazione generale 5.1 Accensione/spegnimento Se si tiene premuto il pulsante di accensione, il display inizierà a scorrere e il controller si accenderà.
  • Page 67 5.3 Modalità Walker Tenendo premuto il pulsante meno si attiva la modalità walker. La tua e-bike procede quindi a una velocità costante di 6 km/h. Il livello P viene visualizzato sul display. Quando rilasci il pulsante meno, la tua e-bike interromperà immediatamente l'erogazione di potenza e tornerà...
  • Page 68 5.5 Selezione del livello di assistenza Premendo il pulsante più/meno si cambia il livello di supporto dell'e-bike per modificare la potenza del motore. Sul display sono disponibili i seguenti livelli di supporto: Livello 0-3, Livello 1-3, Livello 0-5, Livello 1-5, Livello 0-7, Livello 1-7, Livello 0-9 e Livello 1-9. Fig.
  • Page 69 5.7 Visualizzazione del codice di errore Se si verifica un errore nel sistema di controllo elettronico dell'e-bike, il display visualizza automaticamente il codice di errore nell'intervallo di distanza nel formato E0**. Per le definizioni dettagliate dei codici di errore, vedere la Tabella 1. Fig.
  • Page 70 Fig. 6-1 Interfaccia delle impostazioni di fabbrica 7. Impostazione personalizzata ● Tutti i parametri possono essere regolati solo quando la tua e-bike è ferma. I passaggi per l'impostazione personalizzata sono i seguenti: All'accensione, quando il display mostra la velocità 0, (1) Tenere premuti contemporaneamente i pulsanti più...
  • Page 71 7.2 Regolazione del diametro del pneumatico P2 si riferisce all'opzione di impostazione del diametro del pneumatico. Sono disponibili i seguenti parametri: 8-32 pollici. Premere il pulsante di accensione per accedere all'interfaccia di modifica dei parametri. Premere il pulsante più/meno per selezionare i parametri.
  • Page 72 7.4 Impostazione del sistema metrico/imperiale P4 si riferisce all'opzione per impostare il sistema metrico/imperiale. 00 sta per il sistema metrico e 01 per il sistema imperiale. Premere il pulsante di accensione per accedere all'interfaccia per modificare i parametri. Premere il pulsante più/meno per selezionare i parametri.
  • Page 73 7.5 Impostazione del sensore di velocità P5 si riferisce all'opzione di regolazione del sensore di velocità, che può essere regolata in base al numero di testine magnetiche installate sui pneumatici della tua e-bike. L'intervallo di impostazione è 1-63. Premere il pulsante di accensione per accedere all'interfaccia per modificare i parametri.
  • Page 74 7.7 Impostazione del sensore ausiliario P7 si riferisce all'opzione di impostazione del sensore ausiliario, in cui è possibile impostare il numero di magneti in acciaio del disco magnetico ausiliario. Il campo di regolazione è 5, 6, 7, 8, 9, 10 e 12. Premere il pulsante di accensione per accedere all'interfaccia e modificare i parametri.
  • Page 75 Fig. 7-8 Interfaccia per l'impostazione della password di accensione Tabella 1 Definizioni dei codici di errore Codici di errore per i protocolli YL-01 e YL-02: Codici di errore Definizione Codici di errore Definizione E001 Anomalia del controllo E004 Anomalia dell'acceleratore E002 Anomalia della comunicazione E005...
  • Page 76 *Antes de su primera operación, por favor, lea el manual de usuario cuidadosamente! 1. Nota Antes de su primer viaje, es importante que conozca bien su nueva bicicleta eléctrica, para que pueda obtener el mejor rendimiento, comodidad, disfrute y seguridad durante su viaje. Para comprender la nueva bicicleta y el correcto funcionamiento, primero debe leer detenidamente el manual.
  • Page 77 Ilustración de la función del producto (Modelo: F20 Light) 1.Palanca de freno 2.Palanca de cambio 3.pantalla LCD...
  • Page 78 Introducción a la función: 1. Carga: encuentre el puerto de carga en el marco del lado izquierdo de la batería, conecte el cargador para cargar. Cuando la batería está completamente cargada, la luz del cargador cambia de rojo a verde. 2.

  • Page 79: Instalación Del Producto

    Instalación del producto: 1.Después de quitar la espuma, despliegue y asegure el marco como se muestra. 2.Instale el manillar. Introducir el manillar en el tubo y bloquear. 3.Instale el sillín. Inserte el sillín en el tubo del asiento y bloquéelo.
  • Page 80 4.IInstale los pedales. Tenga en cuenta las pegatinas en los pedales. El sello con "L" es el pedal izquierdo, el sello con "R" es el pedal derecho, el pedal derecho está instalado en el costado de la rueda dentada. NOTA: El pedal izquierdo se aprieta a la izquierda y el pedal derecho se aprieta a la derecha.

  • Page 81: Parámetros Del Producto

    Parámetros del producto Parámetro Artículo Acero de alto carbono Dimensiones Material principal 158*64*114CM Tamaño del producto 11.5CM Distancia pedal-tierra 20"*1.95 Tamaño de llanta 87*37*66CM Tamaño del paquete 24KG Parámetro de Peso del Producto 29.3KG rendimiento Peso del paquete 2.1KG Peso de la batería 120KG Carga máxima 25KM/H...
  • Page 82 3. Apariencia y dimensiones Apariencia y dimensiones Fig. 3-2 Vista superior de las dimensiones de la pantalla 81C Fig. 3-3 Vista lateral de la pantalla 81C Dimensiones...
  • Page 83 4. Resumen funcional y disposición de las áreas funcionales 4.1 Resumen funcional La pantalla YL81C ofrece una variedad de funciones para satisfacer las necesidades del usuario, que incluyen: ● Indicador de nivel de batería ● Ajuste y visualización del nivel de asistencia ●...
  • Page 84 4.3 Definiciones de botones Hay tres botones en la unidad de control de la pantalla YL81C, a saber, el botón de encendido , el botón más y el botón menos 5. Funcionamiento general 5.1 Encendido/apagado Si mantiene presionado el botón de encendido, la pantalla comenzará a desplazarse y el controlador se encenderá.
  • Page 85 5.3 Modo caminante Si mantiene pulsado el botón menos, se activa el modo de asistencia a la marcha. Su e-bike se desplazará entonces a una velocidad constante de 6 km/h. El nivel P se muestra en la pantalla. Al soltar el botón "menos", la e-bike deja inmediatamente de suministrar potencia y vuelve al estado de asistencia previa a la marcha.
  • Page 86 5.5 Selección del nivel de asistencia Al pulsar el botón más/menos se cambia el nivel de apoyo de la e-bike para modificar la potencia del motor. Los siguientes niveles de apoyo están disponibles en la pantalla: Nivel 0-3, Nivel 1-3, Nivel 0-5, Nivel 1-5, Nivel 0-7, Nivel 1-7, Nivel 0-9 y Nivel 1-9. Fig.
  • Page 87 5.7 Visualización del código de error Cuando se produce un error en el sistema de control electrónico de su E-bike, la pantalla muestra automáticamente el código de error en el rango de distancia en el formato E0**. Para conocer las definiciones detalladas de los códigos de error, véase la Tabla 1. Fig.
  • Page 88 Fig. 6-1 Interfaz de configuración de fábrica 7. Configuración personalizada ● Todos los parámetros solo se pueden configurar cuando su bicicleta eléctrica está detenida. Los pasos para la configuración personalizada son los siguientes: Cuando está encendido, cuando la pantalla muestra la velocidad 0, (1) Mantenga presionados los botones más y menos simultáneamente durante más de 2 segundos para abrir la interfaz de selección de configuración personalizada;...
  • Page 89 7.2 Ajuste del diámetro de los neumáticos P2 se refiere a la opción de configuración del diámetro del neumático. Los siguientes parámetros están disponibles: 8-32 pulgadas. Presione el botón de encendido para ingresar a la interfaz de cambio de parámetros. Pulse el botón más/menos para seleccionar los parámetros.
  • Page 90 7.4 Configuración del sistema métrico/imperial P4 se refiere a la opción de configurar el sistema métrico/imperial. 00 representa el sistema métrico y 01 el sistema imperial. Presione el botón de encendido para ingresar a la interfaz para cambiar los parámetros. Pulse el botón más/menos para seleccionar los parámetros. Pulse el botón de encendido/apagado para guardar el parámetro y volver a la selección de opciones de configuración personalizada.
  • Page 91 7.5 Ajuste del sensor de velocidad P5 se refiere a la opción de ajuste del sensor de velocidad, que se puede ajustar de acuerdo con la cantidad de cabezas magnéticas instaladas en los neumáticos de su bicicleta eléctrica. El rango de ajuste es 1-63. Presione el botón de encendido para ingresar a la interfaz para cambiar los parámetros.
  • Page 92 7.7 Ajuste del sensor auxiliar P7 se refiere a la opción de configuración del sensor auxiliar, donde se puede ajustar la cantidad de imanes de acero del disco magnético auxiliar. El rango ajustable es 5, 6, 7, 8, 9, 10 y 12. Presione el botón de encendido para ingresar a la interfaz de cambio de parámetros.
  • Page 93 Figura 7-8 Interfaz de configuración de contraseña de encendido Tabla 1 Definiciones de códigos de error Códigos de error para los protocolos YL-01 e YL-02: Códigos de error Códigos de error Definición Definición E001 E004 Anomalía del acelerador Anomalía de control E002 E005 Anomalía del freno...
  • Page 94 COPYRIGHT © FAFREES. ALL RIGHTS REVERSED. Visit www.fafreesebike.com or contact support@fafreesebike.com for more information and after-sale service. MANUFACTURER INFORMATION INFORMAZIONI DI FABBRICAZIONE Manufacturer: Shenzhen Ruili Vehicle Co., Ltd Manufacturer: Shenzhen Ruili Veicolo Co., Ltd. Address: 101.dormitory building 1, No.2, west of phase Ⅱ, Indirizzo: 101.dormitorio edificio 1, n.2 , a ovest della fase Ⅱ...
