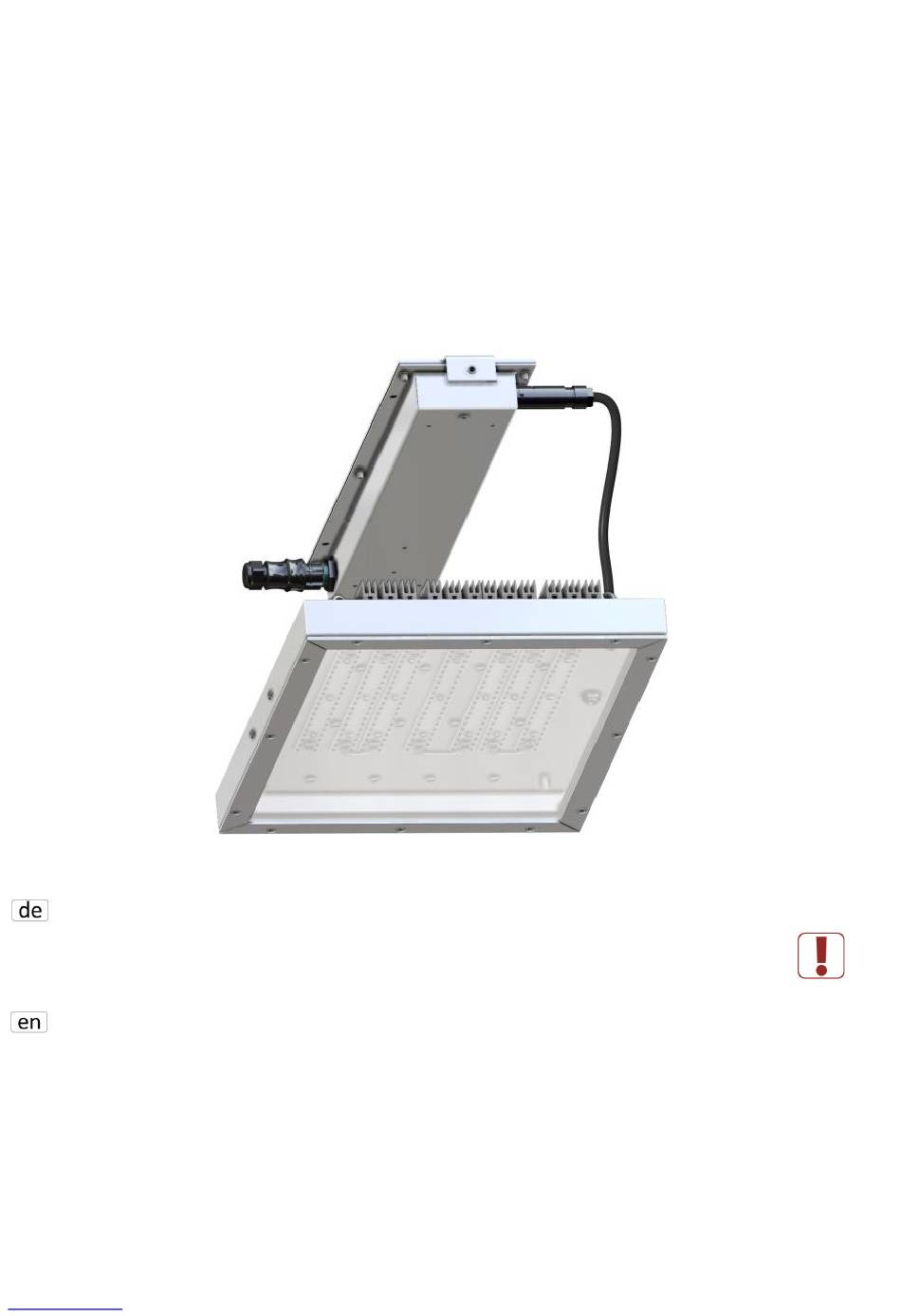

LED Hallenstrahler MidPower Line HML-050037
LED High Bay Luminaire MidPower Line HML-
Bewahren Sie diese Anleitung auf für zukünftige Wartungsarbeiten oder Demontagen. Wichtige Informationen zu AS Leuchten sowie
zur Leuchtenwartung und –entsorgung finden Sie im Internet:
www.as-led.de
Keep these instructions for future maintenance work or dismantling.
For important information of AS luminaires and on maintaining and disposing of luminaires, please visit our webpage at:
www.as-led.de
AS LED Lighting GmbH
Seeshaupter Str. 2
82377 Penzberg
Tel. +49 (0) 8856 80006-0
Fax +49 (0) 8856 80006-99
info@as-led.de
- www.as-led.de
Montageanleitung
Mounting instructions
050037
Advertisement
Related Manuals for AS LED Lighting MidPower 050037
Summary of Contents for AS LED Lighting MidPower 050037
- Page 1 Keep these instructions for future maintenance work or dismantling. For important information of AS luminaires and on maintaining and disposing of luminaires, please visit our webpage at: www.as-led.de AS LED Lighting GmbH Seeshaupter Str. 2 82377 Penzberg Tel. +49 (0) 8856 80006-0 Fax +49 (0) 8856 80006-99 info@as-led.de...
- Page 2 To keep the warranty of the luminaire upright, it must not be opened. • The ceiling carrying capacity must be secured by appropriate building measures. • Further modification for technical specification only by AS LED Lighting GmbH. • The manufacturer bears no liability for damage caused by inappropriate use or application. https://www.as-led.de/ Seite 1 von 19 Rev.
- Page 3 HML-050037-MLD Montageanleitung Leuchten Typen und Maße Luminaire types and dimensions Modellbezeichnung Art-Nr. HML-050037-840-07-MLD 2217007506 HML-050037-840-07-MLD-DALI 2217207506 HML-050037-850-07-MLD 2217007507 HML-050037-850-07-MLD-DALI 2217207507 Sowie mit Bateriebetrieb (-NOT) https://www.as-led.de/ Seite 2 von 19 Rev. 02.09.2021...
- Page 4 Do not cover the luminaire with insulating material! • The ceiling carrying capacity must be secured by appropriate building measures. • Further modification for technical specification only by AS LED Lighting GmbH. • The manufacturer bears no liability for damage caused by inappropriate use or application. https://www.as-led.de/ Seite 3 von 19 Rev.
- Page 5 HML-050037-MLD Montageanleitung Lieferumfang O1182 Scope of delivery O1182 https://www.as-led.de/ M5 Sechskantmuttern mit Flansch, ähnlich DIN 6923, mit Sperrverzahnung M5 hexagon nuts with flange, similar to DIN 6923, with locking teeth M5X14 ISO 7380 FL FLANSCH- Kopfschrauben mit Befestigungswinkel Innensechskant, Mounting bracket Haltebügel angepresster Scheibe Holding bracket...
- Page 6 HML-050037-MLD Montageanleitung Anschlussstecker am Netzteilgehäuse ziehen Deconnect the connector on power supply housing Winkelmontage Bracket mounting https://www.as-led.de/ Seite 5 von 19 Rev. 02.09.2021...
- Page 7 HML-050037-MLD Montageanleitung Netzteileinheit auf Haltebügel montieren Mount the power supply unit on the mounting bracket Muttern fest anziehen Tighten the nuts Leuchte an dem Haltebügel anbringen Mount the lamp on the mounting bracket https://www.as-led.de/ Seite 6 von 19 Rev. 02.09.2021...
- Page 8 HML-050037-MLD Montageanleitung Leuchte positionieren Tilt the luminaire -15° 0° Neigen Sie die Leuchte in den gewünschten Neigungswinkel und danach schrauben sie die Schrauben fest. Tilt the lamp to the desired angle and then tighten +15° the screws. Verbindungskabel am Netzteilgehäuse anstecken Connecting cable to power supply housing https://www.as-led.de/ Seite 7 von 19...
- Page 9 Do not cover the luminaire with insulating material! • The ceiling carrying capacity must be secured by appropriate building measures. • Further modification for technical specification only by AS LED Lighting GmbH. • The manufacturer bears no liability for damage caused by inappropriate use or application. https://www.as-led.de/ Seite 8 von 19 Rev.
- Page 10 HML-050037-MLD Montageanleitung Lieferumfang Scope of delivery https://www.as-led.de/ Karabinerhaken 50x5 Gewundene Deckenhaken Snap Hook 50x5 curved ceiling hooks Decke bohren Montage Deckenabhängung Drill the ceiling Mounting ceiling suspension 380mm 380mm Dübel und/oder Haken für die Deckenmontage nicht im Lieferumfang enthalten. Dowels and/or hooks for ceiling mounting are not included in the delivery.
- Page 11 HML-050037-MLD Montageanleitung Anschlussstecker am Netzteilgehäuse ziehen Deconnect the connector on power supply housing Ketten aufhängen Gewundene Haken anbringen Hang up chains Attaching the curved hooks Deckenhaken und Ketten sind nicht im Lieferumfang enthalten. Ceiling hooks and Chains are not included. Gewundene Haken handfest anziehen Ketten anbringen Tighten the spiral hooks hand-tight...
- Page 12 HML-050037-MLD Montageanleitung Karabinerhaken- und Netzteil-Montage Snap-hook and power supply unit mounting Das Netzteil an den Karabinerhaken aufhängen Hang the power supply unit on the snap hook Die 4 übrigen Karabinerhaken an das 8te Glied der Ketten anhängen Attach the 4 remaining snap hooks to the 8th link of each chain Verbindungskabel am Netzteilgehäuse anstecken.
- Page 13 Do not cover the luminaire with insulating material! • The ceiling carrying capacity must be secured by appropriate building measures. • Further modification for technical specification only by AS LED Lighting GmbH. • The manufacturer bears no liability for damage caused by inappropriate use or application. https://www.as-led.de/ Seite 12 von 19 Rev.
- Page 14 HML-050037-MLD Montageanleitung Lieferumfang Scope of delivery https://www.as-led.de/ Ringschraube M5x15 verzinkt Eyebolt M5x15 galvanized 2 mm starkem Stahlseil, Y-Form Karabinerhaken (vormontiert) Verschlussmechanismus mit 2 vormontierten Snap hooks (pre-assembled) Locking mechanism Karabinerhaken, 2 m (O1183) oder 7m (O1184) lang 2 mm thick steel cable, Y-shaped with 2 pre-assembled snap hooks, 2 m (O1183) or 7 m (O1184) long Decke bohren...
- Page 15 HML-050037-MLD Montageanleitung Anschlussstecker am Netzteilgehäuse ziehen Deconnect the connector on power supply housing Bügelmontage Bracket mounting Ausführliche Erklärungen zur Montage des Haltebügels erfahren Sie auf Seite 3 bis 7. Please refer to pages 3 to 7 for detailed explanations on how to mount the holding bracket. Seil aufhängen Seil durch den Verschlussmechanismus führen Hang up rope...
- Page 16 HML-050037-MLD Montageanleitung Ringschrauben anbringen Ringschrauben handfest anziehen Attaching the snap hooks Tighten the eye bolts hand-tight Karabinerhaken an Ringschrauben Verbindungskabel am Netzteilgehäuse anhängen anstecken Hang snap hooks on eyebolts Connecting cable to power supply housing https://www.as-led.de/ Seite 15 von 19 Rev.
- Page 17 HML-050037-MLD Montageanleitung Anschlussbelegung Buchse Wieland Kabelvorbereitung (3-polig) RST20i3 (3-polig) Cable preparation (3-pole) Pin assignment Wieland RST20i3 socket (3-pole) Belegung Kabel Phase Braun Neutralleiter Blau Grün/Gelb Anschlussbelegung Buchse Wieland Kabelvorbereitung DALI (5-polig) RST20i5 DALI (5-polig) Cable preparation DALI (5-pole) Pin assignment Wieland RST20i5 socket DALI (5-pole) Belegung Kabel...
- Page 18 HML-050037-MLD Montageanleitung Anschliessbare Querschnitte (mm²) Bemessungsstrom Connectable cross sections (mm²) Rated current Biegeradien Leitermontage - Buchse Bending radius Wire connection - socket Schraubanschluss: Buchse Wieland RST20i3 Socket Wieland RST20i3 Schraubanschluss: Buchse Wieland RST20i5 DALI Socket Wieland RST20i5 DALI Verschließen- Buchse Closing - socket Buchse Wieland RST20i3 Buchse Wieland RST20i5 DALI...
- Page 19 HML-050037-MLD Montageanleitung Stecken und Verriegeln der Buchse Pluging and locking the socket Entriegeln und Trennen Unlocking and separating https://www.as-led.de/ Seite 18 von 19 Rev. 02.09.2021...
- Page 20 HML-050037-MLD Montageanleitung Maximale Belastung von Leistungsschutzautomaten Maximum load of automatic circuit breakers Sicherungsautomat Einschaltstrom Installation Ø 1,5 mm 1,5 mm 2,5 mm 2,5 mm 1,5 mm 1,5 mm 2,5 mm 2,5 mm Pulsdauer Anzahl Leuchten 7,1A 1180µs Maximale Belastung von Leistungsschutzautomaten DALI Maximum load of automatic circuit breakers DALI Sicherungsautomat Einschaltstrom...
