Fiche technique

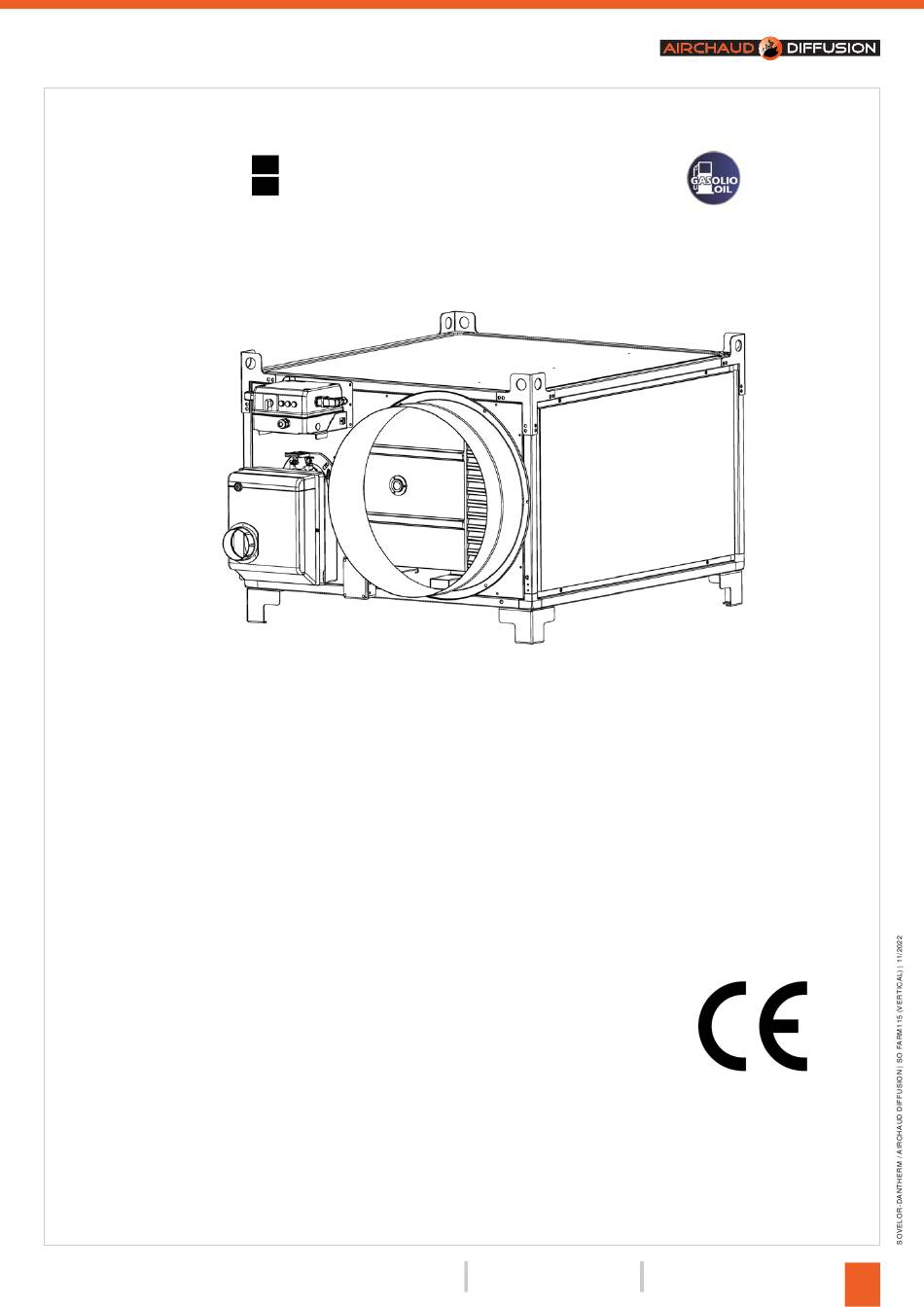

SO FARM115 (vertical)
FARM 155 – FARM 190
L-L 230.04-BM
Airchaud Diffusion - 35 route de Colmar, 67600 Sélestat
SIRET : 444 448 898 00015

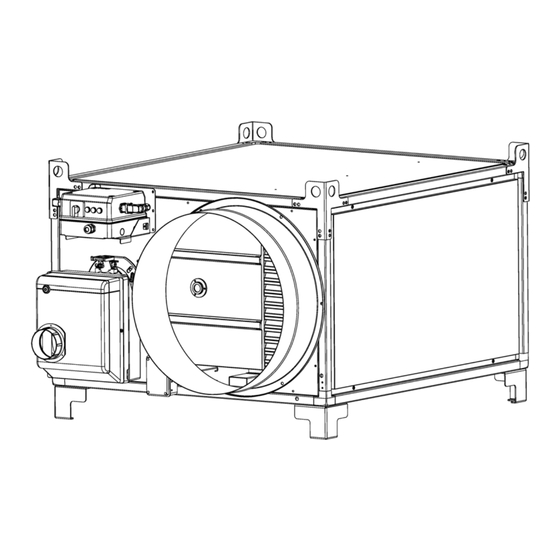

GENERATEUR D'AIR CHAUD
FR
SPACE HEATER
EN
FARM 95 – FARM 115
FARM 240
Tél. : 03 88 08 67 05
Fax : 03 88 08 67 39
1 / 68
contact@airchaud-diffusion.fr
www.airchaud-diffusion.fr
1
