Alcad TEL-001 Quick Start Manual

ELEKTRONICKÝ VRÁTNÝ - DOOR ENTRY SYSTEMS - INTERPHONE ÉLECTRONIQUE
INSTRUKCE K ZAPOJENÍ - CONNECTION INSTRUCTIONS - CONSIGNES DE BRANCHEMENT

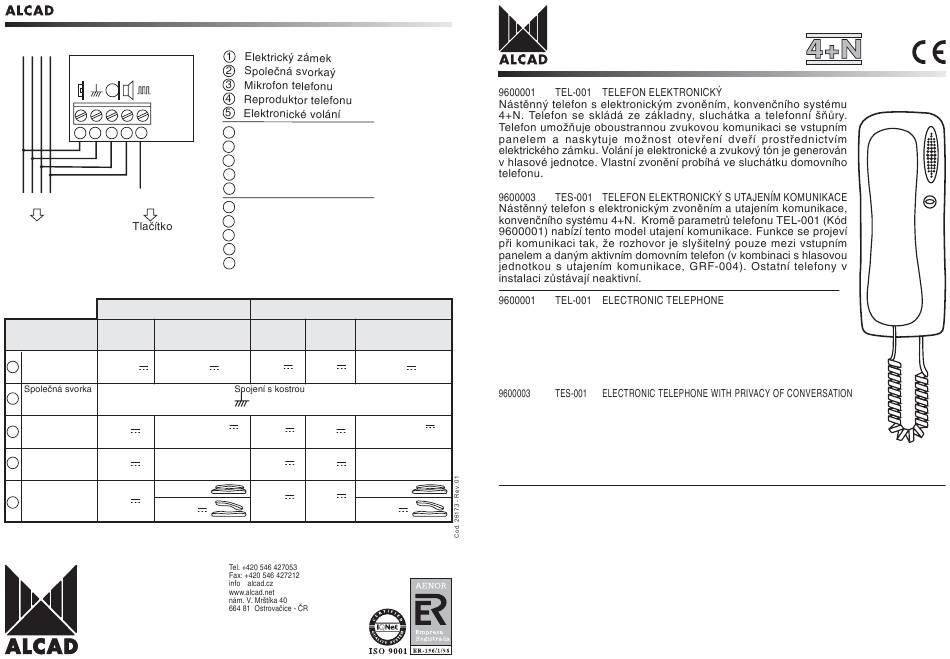

1 2 3 4 5
1 2 3 4 Volání - Call - Appel
Hlasová jednotka
Audio unit Pushbutton
Groupe phonique Bouton-poussoir
TECHNICKÉ PARAMETRY - TECHNICAL CHARACTERISTICS - CARACTÉRISTIQUES TECHNIQUES
TEL-001
SVORKY V KLIDU V ÈINNOSTI
TERMINALS AT REST WORKING
BORNES VEILLE TRAVAIL
Elektrický zámek
1 Door opener 5/18 V
Gâche
2
Common
Fil Commun
Mikrofon
5.6 - 6.6 V
9 V
3
Microphone
Audio max 4 Vpp
Micro
Reproduktor
4 0 V
Loudspeaker
Audio max 7.0 Vpp
Haut-parleur
Tone max 7 Vpp
Elektronické volání
0 V
5 Electronic call
9 V
Appel électronique
Provozní teplota - Operating temperature - Température de travail
ALCAD, S.A.
Tel. 943 63 96 60
Fax 943 63 92 66
Int. Tel. +34 - 943 63 96 60
info@alcad.net
Apdo. 455 - C/GABIRIA, 15
20305 IRUN - Spain
1 Door-opener
2 Common terminal
3 Telephone microphone
4 Telephone loudspeaker
5 Electronic call
1 Gâche
2 Fil Commun
3 Micro du téléphone
4 Haut-parleur du téléphone
5 Appel électronique
TES-001
NEAKTIVNÍ V KLIDU V ÈINNOSTI
INACTIVE AT REST
INACTIF REPOS
5 V 5 V
0 V
Mass
Masse
0 V
8 V
Audio max 4 Vpp
0 V
0 V
Tone max 7 Vpp
0 V
0 V
+5...+55 ºC
ALCAD s.r.o.
@

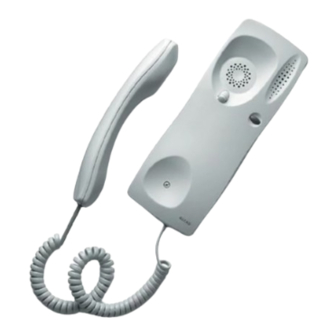

Conventional 4+N system wall telephone with electronic call tone. The
telephone consists of a base, a receiver and a telephone cord. The
telephone enables you to receive a call from the entrance panel, have
WORKING
TRAVAIL
a conversation with the entrance panel and open the door to the street.
The call is electronic, using a call tone generated in the audio unit
0 V
that rings in the loudspeaker in the telephone receiver.
Conventional 4+N system wall telephone with electronic call and privacy
during conversations. As well as the characteristics of the TEL-001
5.6 - 6.6 V
telephone (code 9600001), this model includes the privacy of
conversation feature. This feature allows you to have a private
conversation with the entrance panel while the other telephones in
the installation are deactivated (in combination with the audio unit with
Audio max 7.0 Vpp
privacy of conversation, GRF-004).
9600001
Téléphone mural avec appel électronique, système 4+N standard. Le téléphone se
9 V
compose d'une base, d'un combine et d'un câble de téléphone. Le téléphone permet de
recevoir un appel depuis la plaque de rue, de communiquer par le biais de la plaque de
rue et d'ouvrir la porte de rue. L'appel este de type éléctronique, par une sonnerie d'appel
émise via le haut-parleur du combiné du téléphone.
9600003
Téléphone mural avec appel éléctronique, et conversation secrète, système 4+N standar.
En plus des caractéristiques du téléphone TEL-001 (code 9600001), ce modèle est
équipé d'une ponction de conversation secrète. Cette caractéristique permet d'avoir une
conversation privée par le biais de la plaque de rue tandis que les autres téléphones de
l'installation restent inactifs (en combinaison avec le groupe phonique avec fonction de
conversation secrète, GRF-004).
ELEKTRONICKÝ VRÁTNÝ - DOOR ENTRY SYSTEMS - INTERPHONE ÉLECTRONIQUE
TELEFON ELEKTRONICKÝ
ELECTRONIC TELEPHONES
TÉLÉPHONES ÉLECTRONIQUES
TEL-001 TÉLÉPHONE ÉLECTRONIQUE
TES-001 TÉLÉPHONE ÉLECTRONIQUE SECRET
