Instructions For Use - Original Instructions / Instrucciones de uso / Mode d' emploi
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
This book has important information for the use and safe operation of this machine. Failure to read
this book prior to operating or attempting any service or maintenance procedure to your Clarke ma-
chine could result in injury to you or to other personnel; damage to the machine or to other property
could occur as well. You must have training in the operation of this machine before using it. If your
operator(s) cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator's position at the rear of the machine.
Form No. 56091170
4/2015 REV A

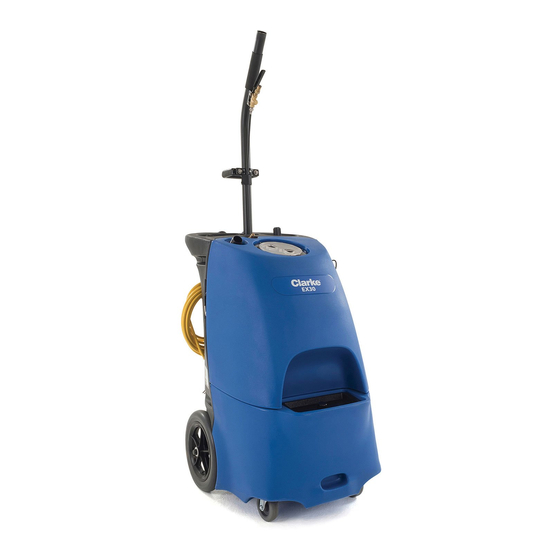

EX30 500H
Models:
56113178
English (A2 - A13)
EN
ES
Español (B2 - B13)
FR
Français (C2 - C13)
Advertisement
Chapters
Table of Contents
Related Manuals for Clarke EX30 500H
Summary of Contents for Clarke EX30 500H
- Page 1 This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke ma- chine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well.
-
Page 2: Table Of Contents
Preparing the Machine for Use ............ A-9 Operating the Machine ............ A-10 – A-11 After Use After Using the Machine ............... A-12 Maintenance Maintenance Schedule ..............A-12 Power Cord Maintenance ............. A-12 Troubleshooting ................A-13 Technical Specifi cations ............... A-13 EX30 500H - 56091170 4/2015... -
Page 3: Introduction
Repairs, when required, should be performed by your Authorized Clarke Service Center, who employs factory trained service personnel, and maintains an inventory of Clarke original replacement parts and accessories. Call the CLARKE DEALER named below for repairs or service. Please specify the Model and Serial Number when discussing your machine. MODIFICATIONS Modifi... - Page 4 Water that has fl own through backfl ow preventers is considered to be non-potable. • Do not use the machine if a supply cord or important parts of the machine are damaged, e.g. safety devices, high pressure hoses, trigger gun. EX30 500H - 56091170 4/2015...
-
Page 5: Grounding Instructions
• If an extension cord is used, the plug and socket must be of watertight construction. • Inadequate extension cords can be dangerous. Adapter Adapter Metal Screw Grounded Outlet Tab for Grounding Screw Grounding Pin Grounded Outlet Box FIGURE 3 FIGURE 2 FIGURE 1 PLEASE NOTE: FOR NORTH AMERICA ONLY 4/2015 56091170 - EX30 500H... -
Page 6: Know Your Machine
A - ENGLISH INSTRUCTIONS FOR USE KNOW YOUR MACHINE Solution Hose Quick Disconnect Solution Tank Fill Opening Vacuum Hose Barb Drain Hose Handles Roller Balls Wheel Castor Solution Filter 10 Recovery Tank Shutoff Float EX30 500H - 56091170 4/2015... - Page 7 13 Wand Storage Clip 14 Pressure Adjustment Knob 15 Pressure Gauge 16 Pressure Relief Valve 17 Cord Retainer Straps (four) 18 Hour Meter (Optional) 19 Wand Retainer Bracket 20 Pigtail Power Cords 21 Hose Hangers (two) 4/2015 56091170 - EX30 500H...
-
Page 8: Know Your Switch Plate
The circuit breaker in the wall panel can trip if both cords are on the same circuit. Heat Switch - This three position switch controls the water temperature. Position (I) is low temperature, Position (O) is OFF and Position (II) is high temperature. EX30 500H - 56091170 4/2015... -
Page 9: Preparing The Machine For Use
Never use water above 130º F/54º C in the solution tank. CAUTION! Use low-sudsing, liquid detergents designed for carpet extraction. 4/2015 56091170 - EX30 500H... - Page 10 Recovery Tank Drain Hose (4) into its side storage location, then remove the plug (hold the end of the hose above the water level in the tank to avoid sudden, uncontrolled fl ow of waste water). Follow the instructions in the After Using the Machine section of this manual. A-10 EX30 500H - 56091170 4/2015...
-
Page 11: Operating The Machine
INSTRUCTIONS FOR USE ENGLISH - A OPERATING THE MACHINE 4/2015 56091170 - EX30 500H A-11... -
Page 12: After Using The Machine
• • *Check Carbon Brushes * Have a Clarke service technician check the vacuum motor carbon brushes once a year or after 300 operating hours. Check the pump motor carbon brushes every 500 hours or once a year. IMPORTANT! Motor damage resulting from failure to service the carbon brushes is not covered under warranty. See the Limited Warranty Statement. -
Page 13: Troubleshooting
Protection Class (electrical) Class 1 Sound Pressure Level 68.7 dB LpA, 3 dB KpA (IEC 60704-2-1) Total Weight 110 lbs. (49.8 kg) Solution Tank Capacity 12 gal (45.5 L) Recovery Tank Capacity 10 gal (37.8 L) 4/2015 56091170 - EX30 500H A-13... - Page 14 Después de la utilización de la máquina ........B-12 Mantenimiento Programa de mantenimiento ............B-12 Mantenimiento del cable de alimentación ........B-12 Localización de averías ..............B-13 Especifi caciones técnicas ............. B-13 SECCIÓN II Lista de pieza .............. 39 EX30 500H - 56091170 4/2015...
-
Page 15: Introducción
INSTRUCCIONES DE USO ESPAÑOL - B INTRODUCCIÓN Este manual le ayudará a obtener el máximo rendimiento de su aspirador de moqueta Clarke. Léalo con atención antes de utilizar la máquina. Este producto está destinado exclusivamente a uso comercial. COMPONENTES Y SERVICIO Las reparaciones, cuando sean necesarias, deben ser realizadas por su Centro Autorizado de Servicio Clarke que utiliza personal de servicio formado en fábrica y lleva un inventario de piezas de repuesto y accesorios Clarke originales. - Page 16 El agua que pasó por dispositivos de prevención de contracorriente se considera no potable. • No utilice la máquina si un cable de alimentación o partes importantes de la máquina están dañados, por ejemplo dispositivos de seguridad, tubos de alta presión, pistola de accionamiento. EX30 500H - 56091170 4/2015...
- Page 17 Receptáculo con Toma a Tierra Lengüeta Para el Tornillo de Toma a Tierra Caja del Receptáculo con Toma a Tierra Conexión a Tierra FIGURA 2 FIGURA 3 FIGURA 1 ATENCIÓN : PARA AMÉRICA DE NORTE SOLAMENTE. 4/2015 56091170 - EX30 500H...
-
Page 18: Conozca Su Máquina
Desconexión rápida del tubo de la solución Abertura de llenado del depósito de solución Lengüeta del tubo de aspiración Tubo de drenaje Manijas Bolas de rodillo Rueda Rueda pivotante Filtro de la solución 10 Flotador de cierre del depósito de recuperación EX30 500H - 56091170 4/2015... - Page 19 15 Manómetro 16 Válvula de disminución de presión 17 Correas de retén del cable (cuatro) 18 Cronómetro (opcional) 19 Soporte de retén de la varilla 20 Cables de alimentación en espiral 21 Soportes para tubo (dos) 4/2015 56091170 - EX30 500H...
-
Page 20: Conozca Su Placa De Interruptores
El disyuntor de la pared se puede desconectar si ambos cables están en el mismo circuito. Interruptor del calefactor – Este interruptor de tres posiciones controla la temperatura del agua. La posición (I) es de temperatura baja, la posición (O) es apagado, y la posición (II) es de temperatura alta. EX30 500H - 56091170 4/2015... -
Page 21: Preparación De La Máquina Para Su Utilización
Nunca use agua a una temperatura superior a 130º F/54º C en el depósito de solución. ¡PRECAUCIÓN! Utilice detergentes líquidos de bajo poder espumante diseñados para la succión de moquetas. 4/2015 56091170 - EX30 500H... - Page 22 (sostenga el extremo del tubo por encima del nivel de agua para evitar el fl ujo súbito e incontrolado de agua residual). Siga las instrucciones de la sección Después de la utilización de la máquina de este manual. B-10 EX30 500H - 56091170 4/2015...
-
Page 23: Manejo De La Máquina
INSTRUCCIONES DE USO ESPAÑOL - B MANEJO DE LA MÁQUINA 4/2015 56091170 - EX30 500H B-11... -
Page 24: Después De La Utilización De La Máquina
• * Haga que un técnico de mantenimiento de Clarke revise los cepillos de carbono del motor de aspiración una vez al año o después de 300 horas de funcionamiento. Compruebe los cepillos de carbono de los motores de la bomba cada 500 horas o una vez al año. -
Page 25: Localización De Averías
Nivel de ruido (IEC 60704-2-1) 68.7 dB LpA, 3 dB KpA Peso total 110 lbs. (49.8 kg) Capacidad del depósito de solución 12 gal (45.5 L) Capacidad del depósito de recuperación 10 gal (37.8 L) 4/2015 56091170 - EX30 500H B-13... - Page 26 Après utilisation Après utilisation de la machine ............. C-12 Maintenance Calendrier d’entretien ..............C-12 Maintenance du cordon d’alimentation ......... C-12 Dépannage ................... C-13 Spécifi cations techniques ............. C-13 SECTION II - Liste de pièces ............39 EX30 500H - 56091170 4/2015...
-
Page 27: Introduction
Ce produit est uniquement destiné à un usage commercial. PIECES ET SERVICE APRES-VENTE Si nécessaire, les réparations doivent être effectuées par votre centre de service Clarke agréé. Ce dernier emploie du personnel formé en usine et maintient un inventaire des pièces de rechange et des accessoires originaux Clarke. - Page 28 L’eau qui a traversé des disconnecteurs hydrauliques est considérée comme non potable. • N’utilisez pas la machine si un cordon électrique ou des pièces importantes sont endommagés, ex. dispositifs de sécurité, tuyaux à haute pression, pistolet à gâchette, etc. EX30 500H - 56091170 4/2015...
-
Page 29: Instructions De Mise À La Terre
Vis Metallique Prise de Terre Patte Pour Vis de Mise a la Terre Socle de Prise de Terre Borne de Terre FIGURE 3 FIGURE 2 FIGURE 1 VEUILLEZ NOTER: CES INSTRUCTIONS CONCERNENT UNIQUEMENT L’AMÉRIQUE DU NORD 4/2015 56091170 - EX30 500H... -
Page 30: Apprenez À Connaître Votre Machine
Goulot de remplissage du réservoir de solution Raccord fi leté du tuyau d’aspiration Tuyau de vidange Poignées Billes roulantes Roue Roulette Filtre de solution 10 Système de fermeture à fl otteur du réservoir de récupération EX30 500H - 56091170 4/2015... - Page 31 14 Bouton de réglage de la pression 15 Manomètre 16 Clapet de décharge 17 Attaches de retenue des cordons (quatre) 18 Horomètre (optionnel) 19 Support de retenue de la lance 20 Cordons électriques 21 Supports de tuyau (deux) 4/2015 56091170 - EX30 500H...
-
Page 32: Apprenez À Connaître Votre Plaque D'interrupteurs
Interrupteur de chaleur – Cet interrupteur à trois positions contrôle la température de l’eau. La position (I) correspond à la basse température, la position (O) indique l’arrêt et la position (II) correspond à la haute température. EX30 500H - 56091170 4/2015... -
Page 33: Préparation De La Machine
N’utilisez jamais une eau à plus de 54°C pour remplir le réservoir de solution. ATTENTION ! Utilisez des détergents liquides peu moussants, conçus pour le nettoyage des tapis. 4/2015 56091170 - EX30 500H... - Page 34 Respectez les instructions de la section Après l’utilisation de la machine du présent manuel. C-10 EX30 500H - 56091170 4/2015...
- Page 35 MODE D‘ EMPLOI FRANÇAIS - C UTILISATION DE LA MACHINE 4/2015 56091170 - EX30 500H C-11...
-
Page 36: Calendrier D'entretien
• * Demandez à un technicien d’entretien Clarke de vérifi er les balais de carbone du moteur d’aspiration une fois par an ou toutes les 300 heures de fonctionnement. Les balais de carbone des moteurs de la pompe doivent être vérifi és une fois par an ou toutes les 500 heures de fonctionnement. -
Page 37: Dépannage
Niveau de puissance acoustique 68.7 dB LpA, 3 dB KpA (IEC 60704-2-1) Poids total 110 lbs. (49.8 kg) Capacité du réservoir de solution 12 gal (45.5 L) Capacité du réservoir de récupération 10 gal (37.8 L) 4/2015 56091170 - EX30 500H C-13... - Page 38 14600 21st Avenue North Plymouth, MN 55447-3408 www.clarkeus.com Phone: 800-253-0367 Fax: 800-825-2753 ©2015 Nilfi sk-Advance, Inc. A Nilfi sk-Advance Brand...
