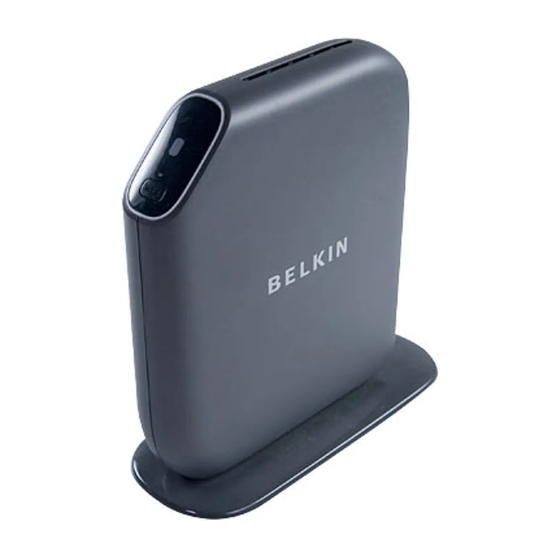

Belkin F7D4401 User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
022552_23661_8820-
00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok
PLAY MAX WIRELESS MODEM-ROUTER
USER MANUAL
F7D4401 v1
TABLE OF CONTENTS
Getting Started
What's in the Box
Initial Setup
Advanced Tools & Settings
The Belkin Router Manager
Manual Setup Using Your Browser
Adding Computers to Your Network
Adding USB Devices
Bundled Software
Additional Capabilities
Getting to Know Your Router
Front Panel
Back Panel
Technical Details
Technical Features
System Requirements
Troubleshooting, Support, and Warranty
Troubleshooting
Technical Support
Belkin International, Inc., Limited 2-Year Product Warranty
Regulatory Information
FCC Statement

Advertisement

loading
Need help?

Need help?

Do you have a question about the F7D4401 and is the answer not in the manual?

Questions and answers

Related Manuals for Belkin F7D4401

Summary of Contents for Belkin F7D4401

  • Page 1 Adding USB Devices Bundled Software Additional Capabilities Getting to Know Your Router Front Panel Back Panel Technical Details Technical Features System Requirements Troubleshooting, Support, and Warranty Troubleshooting Technical Support Belkin International, Inc., Limited 2-Year Product Warranty Regulatory Information FCC Statement...

  • Page 2: Getting Started

    022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Getting Started What’s in the Box Play Max Wireless Modem‐Router  ADSL cable (attached to router)  In some regions, a phone‐jack adapter (microfilter) will be included.  Power supply (attached to router)  Network information card (attached to router)  Belkin Setup CD with User Manual  Initial Setup Where to Place Your Router  For the best results, place the Router in an open location away  from large metal objects and magnets such as those found in  speakers. Raising the Router above floor level can improve the  strength of your wireless signal.  How to Set It Up  MR PLAY MAX SETUP DIAGRAM mr playmax setup.ai]  1) Connect your Router’s ADSL cable to your phone jack or  phone­jack adapter (microfilter). If you are replacing an  existing Router or gateway, this may require unplugging the  existing gateway.  Note: If required by your Internet Service Provider (ISP), plug  the included phone­jack adapter (microfilter) into your wall­ mounted phone jack. Please check with your provider before  connecting your Router if you are unsure whether or not you  need to use the included phone­jack adapter.  2) Plug the Router’s power supply into a wall outlet.  3) Put the CD into your computer. If the CD doesn’t open  automatically, please browse to your CD drive and double­ click on the Belkin Setup CD icon. ...
  • Page 3 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok [SCREENSHOT OF SETUP MENU setup menu.png] 4) Click the Setup icon on the CD menu.  [SCREENSHOT OF NETWORK INFO CARD SCREEN setup  netinfo card.png] 5) After a brief installation, the setup software will ask you for  the network name and password from the network  information card that is attached to your Router. Store the  card under the base of your Router for future reference.  [SCREENSHOT OF SUCCESS setup success.png] 6) A progress screen will appear while additional software is  installed. This may take a few minutes to complete. Once  finished, a “Success” message will appear indicating that you  are connected to the Internet via your new Belkin Router.  During setup you may be asked for additional information.  You may need to enter a username and password provided by your ISP.  This username and password is likely to be found on materials that came  from your ISP when you signed up for service. If necessary, you may need  to contact your ISP to retrieve your username and password.  If you have a static IP address, you may need to enter additional  information also provided by your ISP.  If your computer doesn’t have a wireless adapter, or the setup software is  unable to control it, you may be asked to connect your computer to the  Router with a network cable.  If the setup software is unable to detect your VCI and VPI settings based  on your country, you may also need to enter this information. Your ISP is  likely to have provided it. ...
  • Page 4 To access the Router settings, click on the icon and select from the menu that  appears.  The status of your Router is shown by the Belkin Router Manager icon, which  closely mimics the light on the front of the Router.  Green: You are connected to your Belkin Router and it is connected to the Internet. Amber: You are connected to your Belkin Router, but it is not connected to the Internet. Manual Setup Using Your Browser [ZOOMED SCREENSHOT OF ADDRESS BAR address bar.png] ...
  • Page 5 Adding Computers to Your Network Wireless devices such as computers, network printers, and gaming systems can  connect to your Router with a few simple steps.  Using the CD  1) Put the Setup CD into your computer. If the CD doesn’t open  automatically, browse to your CD drive and open the Belkin  Setup CD icon.  2) Click the Setup icon on the CD menu.  3) After a brief installation, the setup software will ask you for  the network name and password from the network  information card that came with your Router. This card is  most likely now located underneath the foot of your Router  in the provided card slot.  4) A progress screen will appear while additional software is  installed. This may take a few minutes to complete. Once  finished, a “Success” message will appear indicating that you  are connected to the Internet via your new Belkin Router.  Note: The setup software runs only on Windows and Mac OS X  systems.  Manually  If you choose not to use the included Setup CD for adding  additional computers or wireless devices, you can manually add  these items to your network.  1) Locate the wireless­network­connections option on your  computer or wireless device.  2) Select your Belkin Router from the list of available networks.  You can identify your Belkin Router by locating the network  name (SSID) from the card located underneath the foot of  your Router. ...
  • Page 6 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok 3) Enter your network password (located on your network  information card).  Your wireless device will take a few moments to connect to  your network. If the connection is not made the first time, try  this process again. If you still have difficulty connecting to  your network after trying this process a few times, see the  “Troubleshooting” section in this manual for help with  connecting to your network.  Note: In some cases you may be prompted to select the  security type. It is printed on the card for your convenience.  Using the WPS Button  1) Start WPS Push Button Connection (WPS PBC) on your  computer or other Wi­Fi device that you would like to  connect wirelessly to your Router. Often there will be a  button for this purpose in software that came with the device,  or a physical “WPS,” “PBC,” or “Security” button on the device  itself.  2) Within two minutes, press the WPS button on your Router.  The WPS light (small light above WPS button) will blink green  while it listens for your Wi­Fi device. Once a connection is  established, the light will turn green and then go out. If a  connection is not established, the light will blink amber. You  may repeat the process to try again.  You can repeat this process for each WPS­enabled device you’d  like to add to your network.  Adding USB Devices [USB INVITATION DIAGRAM (TBD)]  Adding a Drive  You can share a USB hard drive or flash drive to your network via  your Router’s USB port. Once connected, you can share files and  music with other computers and devices within your network. ...
  • Page 7 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Plug your USB hard drive into the USB port on the back of your  Router. When the light above the USB port is lit, your drive is  available to computers on your network.  You can manually check the status of your shared drive by  visiting the USB Print and Storage Manager, found under the  Belkin Router Manager icon displayed in your system tray  (Windows) or menu bar (Mac). If you have difficulty sharing a  drive on your network, please see the “Troubleshooting”  section of this manual.  Adding a Printer  You can add a printer to your network via your Router’s USB port.  Once connected, you can print from various computers and  wireless devices within your network.  Plug your printer’s USB cable into the USB port located on the back  of your Router. When the light above the USB port is lit, your  printer is available to computers on your network.  You can manually check the status of your printer by visiting the  USB Print and Storage Manager, found under the Belkin Router  Manager icon displayed in your system tray (Windows) or menu  bar (Mac). If you have difficulty sharing a printer on your network,  please see the “Troubleshooting” section of this manual.  Note: Each computer that will use the printer must have both the  Belkin software and the printer’s driver installed. If the print  driver is not installed, you will be asked to install it by the Belkin  USB Print and Storage Manager.  Adding Other USB Devices  Other USB devices may also be shared via your Router. Plug your  device into the USB port located on the back of your Router. When  the light above the USB port is lit, your device is available to  computers on your network.  Computers running the Belkin USB Print and Storage Manager will  be able to make use of the shared device by visiting the USB Print ...
  • Page 8 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok and Storage Manager, found under the Belkin Router Manager icon  displayed in your system tray (Windows) or menu bar (Mac).  Bundled Software USB Print and Storage Manager  The USB Print and Storage Manager helps to manage and monitor  the use of your USB printers, scanners, hard drives, and other  devices that are connected to your Router’s USB port and shared  across your network. USB Print and Storage Manager is found in  the Belkin Router Manager icon displayed in your system tray  (Windows) or menu bar (Mac).  When you have one or more USB devices attached to your Router,  the main actions for those devices are available directly from the  Belkin Router Monitor menu.  Memory Safe  Memory Safe allows you to set up a routine backup of your files to a  hard drive or flash drive attached to your Router. Memory Safe is  found in the Belkin Router Manager icon displayed in your system  tray (Windows) or menu bar (Mac).  Music Labeler  Belkin Music Labeler corrects metadata (track names, artist names,  track numbers, etc.) in your iTunes and Windows Media libraries,  making it easy to find the music you are looking for. Music Labeler  is found under the Belkin Router Manager icon displayed in your  system tray (Windows) or menu bar (Mac).  Daily DJ  Belkin Daily DJ delivers personalized playlists from your music  collection, automatically, every day. It’s like having your own  personal DJ playing the songs that you want to hear. It works great  with iTunes and Windows Media Player. Daily DJ is found under  the Belkin Router Manager icon displayed in your system tray  (Windows) or menu bar (Mac). ...
  • Page 9 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Vuze and Torrent Genie  Vuze is a media player for high­resolution digital videos that helps  you to find, download, and play HD videos on your PC, Mac, iPhone,  iPod, Xbox 360, PS3, PSP, and TiVo.  Torrent Genie assists your Vuze downloads by continuing them in  the background when your computer is asleep or offline. It  requires that a USB hard drive or flash drive be plugged into your  Router.  Bit Boost  Bit Boost allows you to improve the quality of a particular activity  when your network is in heavy use. For instance, if you use your  network for voice­over­IP (VoIP) calls, you can set Bit Boost to  support this feature first and allocate the remainder of your  bandwidth to other network applications. Bit Boost is found under  the Belkin Router Manager icon displayed in your system tray  (Windows) or menu bar (Mac).  Additional Capabilities Guest Access  You can allow guests to use your Internet connection without  joining your personal network. The network name and password  for the guest network is located on the network information card  found under the foot of your Router.  A person using your guest network will be able to join without a  password, but will be shown a login page when they attempt to surf  the Web. They will need to enter the guest password into this page  to continue.  Video Max  Video Max automatically prioritizes your network traffic to ensure  high­quality streaming video, VoIP calls, and games.  Music Mover ...

  • Page 10: Getting To Know Your Router

    022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Music Mover sends music from a USB drive attached to your Router  to any UPnP (Universal Plug­and­Play) or DLNA­compatible device  on your network. These devices include certain gaming systems,  televisions, Blu­ray players, and cell phones.  Getting to Know Your Router Front Panel [DIAGRAM front.ai]  A) Router Status Light  Your Router’s status is shown by the light on the front.  Off: The Router is not plugged into a power source.  Blinking Green: The Router is starting up.  Solid Green: The Router is connected to the Internet.  Blinking Amber: Either the RJ11 cable is not plugged in, or there is no  signal.     B) Wi­Fi Protected Setup (WPS) Light and Button  The WPS button on the front of your Router can be used to help  establish a secure connection between your Router and other WPS­ enabled Wi­Fi devices such as computers. To use the WPS feature  on your Router, see “Getting Started > Adding Computers to Your  Network > Using the WPS Button”.  The small light near the WPS button shows what is happening  while you are using WPS to establish a connection.  Off: Idle  Blinking Green: The Router is listening for a WPS­enabled computer or  other device. ...
  • Page 11 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Solid Green: The Router has made a secure connection with the computer  or other device.  Amber: A connection was not created.  Back Panel  [MR DIAGRAM FOR PLAYMAX mr_playmax_back.ai]  A) ADSL Connector  Connect your Router to a phone jack using a telephone cord. In  some areas, a microfilter might be required.  B) Wired (LAN) Connectors  Connect computers and other wired network devices to these ports  using Ethernet cables.  C) USB Port  USB printers, disks, and other USB devices plugged into this port  will be shared on your network. Each USB port has a light that  indicates its status.  Off: No USB device is connected or the attached USB device is not in use.  Blinking: Please wait to unplug the device until the light turns off.  On: The USB device is connected and being shared on your network. ...

  • Page 12: Troubleshooting, Support, And Warranty

    022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok D) Reset Button  This button is used to restart your Router in rare cases when it  functions incorrectly. Resetting the Router will preserve your  settings. This button may also be used to restore the factory default  settings. Please see the Troubleshooting section for more  information.  E) Power Connector  Connect the included power supply to this jack.  Troubleshooting, Support, and Warranty Troubleshooting The Setup CD does not automatically start.  If Belkin Setup does not run when you insert the CD­ROM, your  computer may not be configured to open CDs automatically.  If Belkin Setup does not appear within 15 seconds, browse to your  CD­ROM drive and open the “Belkin Setup” icon. Alternatively, you  may visit http://router/ and perform the setup manually. Please  see “Manual Setup Using Your Browser” earlier in this manual for  more information.  Belkin Setup cannot find my Router.  If Belkin Setup is not able to communicate with your Router during  the installation process, please check the following items.  1) Make sure that the wireless hardware on your computer is turned  on, if available.  2) Try connecting your computer to one of the four “wired” ports on  the Router with an Ethernet cable.  3) Ensure that the Router is on. The front­panel light should be on.  4) Unplug the Router’s power supply for 10 seconds, then plug it back  in. ...
  • Page 13 Belkin Setup cannot connect my Router to the Internet.  If Belkin Setup is not able to connect the Router to the Internet,  please check the following items:  1) Use the troubleshooting suggestions within Belkin Setup. If your ISP requires a user name and password, make sure that you have typed in your user name and password correctly. Some user names require that the ISP’s domain may be at the end of the name.
  • Page 14 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok the Router’s wireless network. Please refer to “Adding Computers  to Your Network” in this manual for instructions.  I can’t connect to the Internet wirelessly and my network name is not listed in  Available Networks.  1) Verify that your Router is on and the front­panel light shows  solid green.  2) If you are far from the Router, you might try moving closer to  see if you might have been out of range.  3) Using a computer attached to the Router via a network cable,  visit http://router/ and ensure that “Broadcast SSID” is ON.  This setting is found on the “Channel and SSID” page.  My wireless network performance is slow, inconsistent, suffers from weak  signal, or I’m having difficulty maintaining a VPN connection.  Wireless technology is radio-based, which means connectivity and the throughput performance between devices decreases when the distance between devices increases. Other factors that will cause signal degradation (metal is generally the worst culprit) are obstructions such as walls and metal appliances.
  • Page 15 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok card’s connection. In the properties dialog, select the “Configure” button on the “General” tab, then choose the “Advanced” tab and select the rate property. Wireless client cards are usually set to automatically adjust the wireless transmit rate for you, but doing so can cause periodic disconnects when the wireless signal is too weak;...
  • Page 16 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Enter a password. This can be from 8–63 characters of your  choice, including spaces and punctuation, OR a 64­digit  hexadecimal number (using only the numbers 0–9 and letters  A–F).  Click “Apply Changes” to finish. Your wireless connection is  now encrypted. Each computer using your wireless network  will need to use the new key.  Note: If you are configuring the Router over a wireless  connection, you will have to re­connect to the Router after  changing any security settings.  Note: Some older networking hardware supports only WEP  encryption. If your older computers cannot connect to your  network, try 128­bit or 64­bit WEP, or seek software updates  from their manufacturers.  I am having difficulty setting up Wired Equivalent Privacy (WEP) security on my  Router.  Log in to your Router. Visit http://router/ with your web  browser. Click on the “Login” button in the top right-hand corner of the screen. You will be asked to enter your password. If you have never set a password, leave the “Password”...
  • Page 17 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Note: If you are configuring the Router over a wireless  connection, you will have to re­connect to the Router after  changing any security settings.  Note: Some older networking hardware supports only 64­bit  WEP encryption. If your older computers cannot connect to  your network, try 64­bit WEP.  A disk I plugged into the USB port is not showing up on my computer or in  Memory Safe.  1) Is the light on over the USB port that the disk is plugged into?  If not, try unplugging and re­plugging the disk. Please check  that the USB connector is firmly plugged into the Router.  2) If your disk has an optional power supply, please use it while  the disk is attached to your Router.  3) The Router supports FAT16, FAT32­, or NTFS­formatted disks.  Disks in other formats will not appear in the Finder (Mac OS  X) or Windows Internet Explorer.  A printer I plugged into the USB port is not showing up on my computer.  1) Is the light on over the USB port that the printer is plugged  into? If not, try unplugging and re­plugging the printer.  Please check that the USB connector is firmly plugged into  the Router.  2) To print to a printer attached to the Router, your computer  must have that printer’s driver installed. Please check that  the driver is installed.  3) The printer may not be set to auto­connect. Via the Belkin  Router Manager, open the USB Print and Storage Center.  Check that the printer appears in the list of available devices.  View the properties of the printer, and check that “auto­ connect” is selected.  A different sort of USB device that I plugged into the USB port is not showing up  on my computer. ...
  • Page 18 1) Is the light on over the USB port that the device is plugged  into? If not, try unplugging and re­plugging the device. Please  check that the USB connector is firmly plugged into the  Router.  2) Via the Belkin Router Manager, open the USB Print and  Storage Center. Check that the device appears in the list of  available devices.  3) Select the device and click the “Use” button. The device will  be virtually connected to your computer until you choose to  “Stop Using” the device, or another person requests use of the  device.  Technical Support US  http://www.belkin.com/support  UK  http://www.belkin.com/uk/support  Australia  http://www.belkin.com/au/support   New Zealand  http://www.belkin.com/au/support   Singapore  65 62218850  Europe  http://www.belkin.com/uk/support Belkin International, Inc., Limited 2-Year Product Warranty What this warranty covers.
  • Page 19 What is not covered by this warranty? All above warranties are null and void if the Belkin product is not provided to Belkin for inspection upon Belkin’s request at the sole expense of the purchaser, or if Belkin determines that the Belkin product has been improperly installed, altered in any way, or tampered with.
  • Page 20 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok the damaged equipment to Belkin, Belkin may designate, in its sole discretion, an equipment repair facility to inspect and estimate the cost to repair such equipment. The cost, if any, of shipping the equipment to and from such repair facility and of such estimate shall be borne solely by the purchaser.
  • Page 21 These changes can be made from any computer on your network. Belkin Router Monitor The Belkin Router Monitor application helps you to monitor your Router’s status and change network settings. Integrated 4-Port Gigabit Switch Your Router has a built-in, 4-port network switch to allow your wired computers to share: printers, data, MP3 files, digital photos, and much more at speeds of up to one gigabit per second.
  • Page 22 ELECTROMAGNETIC COMPATIBILITY We, Belkin International, Inc., of 501 West Walnut Street, Compton, CA 90220, declare under our sole responsibility that the device, F7D4401 v1, complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
  • Page 23 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Caution: Exposure to Radio Frequency Radiation. The device shall be used in such a manner that the potential for human contact normal operation is minimized. This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a minimum distance of 20cm between the radiator and your body.

  • Page 24: Important Note

    022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada.
  • Page 25 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok This equipment may not be used on coin service provided by the telephone company. Connection to party lines is subject to state tariffs. COMPANY: Belkin International, Inc. ADDRESS: 501 West Walnut Street, Compton, CA 90220-5221, USA TEL NO: 1-310-604-2315...
  • Page 26 022552_23661_8820- 00396_F7D4401_v1_Play_Max_Modem_Router_02082010_update_0325-2010-ok *Back cover © 2010 Belkin International, Inc. All rights reserved. All trade names are registered trademarks of respective manufacturers listed. Mac, Mac OS, iPhone, iPod, and Safari are trademarks of Apple Inc., registered in the U.S. and other countries.
