Honeywell 39348 Quick Start Manual

FCC / IC - EN
This device complies with Part 15 of the FCC and Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two conditions: (1) this device
may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV
interference caused by unauthorized modifications to this equipment. Such
modifications could void the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the FCC RF exposure compliance requirements, no change to
the antenna or the device is permitted. Any change to the antenna or the device could result in the
device exceeding the RF exposure requirements and void user's authority to operate the device.
FCC /IC - FR
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les
appareils exempts de licence d'Industrie Canada. Son utilisation est sujette aux
deux conditions suivantes : 1) cet appareil ne doit pas occasionner de brouillage
préjudiciable et 2) cet appareil doit accepter toutes les interférences reçues, notamment
les interférences qui peuvent provoquer un fonctionnement non désiré.
REMARQUE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non autorisées de
ce matériel. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils
numériques de catégorie B définies dans le paragraphe 15 des normes FCC. Ces limites
ont été définies afin de fournir une protection raisonnable contre le brouillage préjudiciable
en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes de fréquence
radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer un
brouillage préjudiciable aux communications radio. Il n'existe toutefois aucune garantie que
des interférences ne se produiront pas dans une installation donnée. Si cet appareil occasionne
un brouillage préjudiciable à la réception radiophonique ou télévisuelle, il suffit d'allumer et
d'éteindre l'appareil pour déterminer sa responsabilité. Nous encourageons l'utilisateur à
essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur différente de celle du récepteur.
— Pour obtenir de l'aide, consulter le revendeur ou un technicien
spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la
FCC concernant l'exposition aux RF, aucune modification apportée à l'antenne
ou au dispositif n'est autorisée. Toute modification apportée à l'antenne ou au
dispositif pourrait faire en sorte que le dispositif dépasse les exigences d'exposition
aux RF et pourrait annuler le droit de l'utilisateur à utiliser ce dispositif.
FCC /IC - ES
Este dispositivo cumple con las especificaciones del apartado 15 de las normas de
la FCC y con las especificaciones de las normas radioeléctricas (RSS) del Ministerio
de Industria de Canadá aplicables a aparatos exentos de licencia. El funcionamiento
está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar
interferencia perjudicial, y (2) este dispositivo debe aceptar toda interferencia
que reciba, incluso la que pudiera causar un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de radio
o TV ocasionada por modificaciones no autorizadas efectuadas a este equipo. Estas
modificaciones podrían anular la autoridad del usuario para utilizar este equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para dispositivos digitales de
Clase B, de conformidad con el apartado 15 de la normativa de la FCC. Estos límites están
diseñados para proveer protección razonable contra interferencias perjudiciales en instalaciones
residenciales. Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, si
no se instala y usa según las instrucciones, puede provocar interferencia perjudicial a las
radiocomunicaciones. No obstante, no hay garantías de que no ocurrirá interferencia en una
instalación en particular. Si este equipo provoca interferencia perjudicial a la recepción de
radio o televisión, lo que puede determinarse encendiendo y apagándolo, se recomienda que
el usuario intente corregir la interferencia aplicando una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente
del circuito al que el receptor está conectado.
— Consultar al distribuidor o a un técnico con experiencia en
radio/televisión para solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier
cambio a la antena o dispositivo podría hacer que el dispositivo supere los requerimientos de
exposición de radiofrecuencia y anular la autoridad del usuario para operar el dispositivo.
FCC — U2ZZW4005A | IC: 6924A-ZW4005A
Jasco Products Company | Model: ZW4005 / 39348
CAN ICES-3(B) / NMB-3(B)
All brand names shown are trademarks Tous les noms de marque illustrés Todos los nombres de marca
of their respective owners. sont des marques de commerce que aparecen son marcas
de leurs propriétaires respectifs. comerciales pertenecientes a
sus respectivos propietarios.
The Honeywell Trademark is used under license from Honeywell International Inc.
Honeywell International Inc. makes no representation or warranties with
respect to this product.
This product is manufactured by Jasco Products Company LLC.
MADE IN CHINA/FABRIQUÉ EN CHINE/ HECHO EN CHINA
©JASCO 2018 | 39348 | ZW4005 | 11/30/17 v1
Jasco Products Company LLC.
10 E. Memorial Rd.,
Oklahoma City, OK 73114
1
TOOLS
IMPORTANT!
The fixture controlled by the Z-Wave In-Wall Smart Switch must not exceed
960 watts (Incandescent); 1800W (15A) Resistive or ½ HP Motor. The
switch is designed only for use with permanently installed fixtures.
2 FEATURES
• Turn ON/OFF manually or remotely via the Z-Wave controller
• Can be added in multiple groups and scenes
• May be used in single pole installation or with up to two Honeywell
Add-on switches in 3-way or 4-way wiring configurations
• Compatible with all incandescent and CFL/LED bulbs
• Interchangeable paddle switch — white & light almond paddle in package
• Uses a standard, decorative-size wallplate for single gang installations
(wallplate not included)
• Blue LED indicates switch location in a dark room
• Z-Wave Certified for simple pairing and integrated home automation
• Screw Terminal Installation — requires wiring connections
for Line (Hot), Load, Neutral and Ground. Traveler
wire required for 3-way or 4-way installation
• This Z-Wave device has advanced features that allow you to
customize your experience. These features can only be adjusted
by a Z-Wave enabled controller that support the Z-Wave
Configuration command class. For a complete list of adjustable
configurations, visit: www.honeywellelectricalaccessories.com.
A
B D
F
G
C E
A. Ground (Green/Bare) F. Top Rocker — Press &
release to turn switch ON
B.
Load (Black)
G. Bottom Rocker — Press &
C.
Line (Black)
release to turn switch OFF
D. Traveler (Red/Other)
E. Neutral (White)
SINGLE-, DUAL- AND TRIPLE-GANG BOXES
When installing the In-Wall smart switch in multiple gang
boxes it may be necessary to break off one or both sides of the
scored tabs on the front yoke. This does not affect the electrical
rating of the smart switch (see specifications for details).
All manuals and user guides at all-guides.com
SMART SWITCH
IN-WALL
INTERRUPTEUR INTELLIGENT
MURAL
INTERRUPTOR INTELIGENTE
DE PARED
39348
Z-W ® C W l C
ave ertified ireless ighting ontrol
Z-W ® C i i C
ave ontrol de luminaCión nalámbriCo CertifiCado ontrol ZW4005
Z-W ®
inalámbriCo para iluminaCión CertifiCado por ave
Scan to view installation guide
Balayez ce code pour consulter le guide d'installation
Explore para ver la guía de instalación
www.honeywellelectricalaccessories.com
3

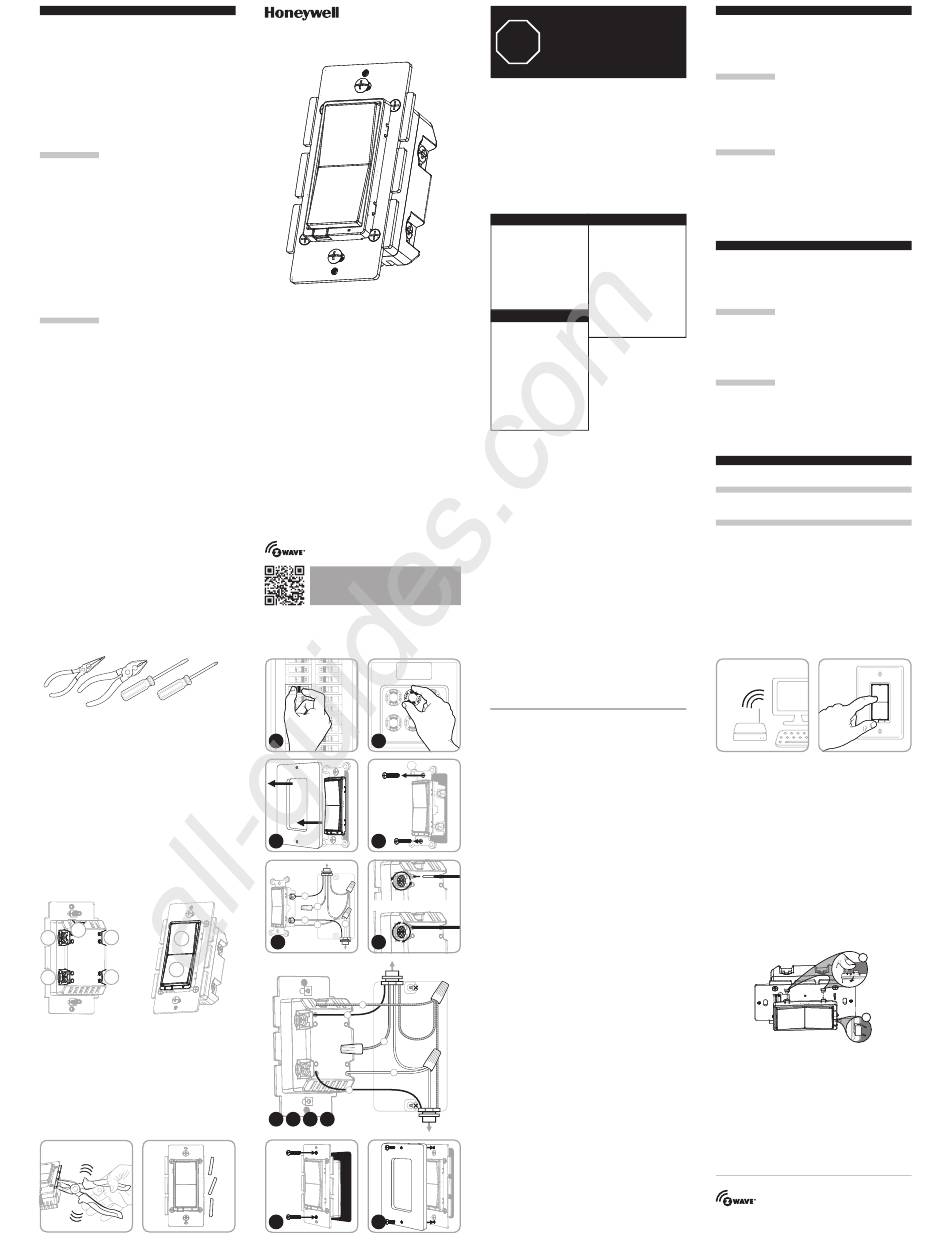

INSTALLATION
1 1
2 3
( )
out to light load
B
D
C
E
A
5 7
from breaKer boX
out to light (load)
A
B
D
E
C
8 9 10 11
from breaKer boX
13 14
DO NOT RETURN THIS
PRODUCT TO THE STORE
NE RETOURNEZ PAS CE
STOP
PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
If you have any problems or questions, contact our tech support
team at 1-855-698-8324, Monday–Friday, 7AM–8PM CST.
For the most up-to-date product support, accessories, electronic
(PDF) format manuals and more, visit www.byjasco.com/support.
• No user serviceable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre équipe de
soutien technique au 1-855-698-8324, du lundi au vendredi, de 7 h à 20 h (HNC).
Pour un soutien technique d'avant-garde, les nouveaux accessoires,
les plus récents manuels en format électronique (PDF) et plus
encore, visitez le site www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo
técnico al número: 1-855-698-8324, de lunes a viernes,
de 7.00 a 20.00, hora estándar del centro (CST).
Para recibir el soporte técnico más actualizado sobre productos, accesorios,
manuales en formato digital (PDF), entre otros, visite www.byjasco.com/support
• Esta unidad no contiene piezas que el usuario pueda reparar.
WARNING ADVERTENCIA
RISK OF FIRE RIESGO DE INCENDIO
RISK OF ELECTRICAL SHOCK RIESGO DE DESCARGA ELÉCTRICA
RISK OF BURNS RIESGO DE QUEMADURAS
CONTROLLING APPLIANCES: CONTROL DE APARATOS:
CAUTION: PRECAUCIÓN:
• DO NOT EXCEED RATINGS • NO SUPERAR LOS VALORES
NOMINALES ELÉCTRICOS.
• DO NOT USE TO CONTROL ANY DEVICE
WHERE UNINTENDED OPERATION • NO USAR PARA CONTROLAR
COULD CAUSE UNSAFE CONDITIONS DISPOSITIVOS EN LOS QUE
(HEAT LAMP, SUN LAMP, ETC.) EL FUNCIONAMIENTO NO
INTENCIONADO PODRÍA PROVOCAR
• DO NOT USE TO CONTROL RECEPTACLES
SITUACIONES PELIGROSAS
• FOR INDOOR USE ONLY
(LÁMPARAS DE CALEFACCIÓN,
LÁMPARAS SOLARES, ETC.)
AVERTISSEMENT • NO UTILIZAR EL DISPOSITIVO PARA
CONTROLAR TOMACORRIENTES
• PARA USO EN INTERIORES
RISQUE D'INCENDIE
EXCLUSIVAMENTE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS : NOT FOR USE WITH MEDICAL OR
ATTENTION : LIFE SUPPORT EQUIPMENT
Z-WAVE ENABLED DEVICES SHOULD
• NE PAS DÉPASSER LES
NEVER BE USED TO SUPPLY
CARACTÉRISTIQUES NOMINALES
POWER TO, OR CONTROL THE ON/
• NE PAS UTILISER POUR COMMANDER
OFF STATUS OF MEDICAL AND/
DES APPAREILS POUR LESQUELS
OR LIFE SUPPORT EQUIPMENT.
UN FONCTIONNEMENT IMPRÉVU
POURRAIT ENTRAÎNER DES NE PAS UTILISER AVEC UN
CONDITIONS DANGEREUSES (LAMPE
ÉQUIPEMENT MÉDICAL
INFRAROUGE, LAMPE SOLAIRE, ETC.)
OU DE SURVIE
• NE PAS UTILISER POUR COMMANDER LES DISPOSITIFS COMPATIBLES
DES PRISES DE COURANT AVEC LA TECHNOLOGIE Z-WAVE NE
DEVRAIENT JAMAIS ÊTRE UTILISÉS
• POUR UTILISATION INTÉRIEURE
POUR ALIMENTER OU COMMANDER
UNIQUEMENT
LA MISE EN MARCHE OU L'ARRÊT DE
L'ÉQUIPEMENT MÉDICAL OU DE SURVIE.
SE PROHÍBE SU EMPLEO EN
EQUIPO MÉDICO O EQUIPO
PARA EL MANTENIMIENTO DE
LAS FUNCIONES VITALES
LOS DISPOSITIVOS Z-WAVE NUNCA
SE DEBEN USAR PARA SUMINISTRAR
ENERGÍA ELÉCTRICA, NI PARA
CONTROLAR EL ESTADO DE ENCENDIDO
O APAGADO DEL EQUIPO MÉDICO Y/O
EL EQUIPO PARA EL MANTENIMIENTO
DE FUNCIONES VITALES.
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the switch and lighting fixture at the
service panel. All wiring connections must be made with the POWER OFF to avoid
personal injury and/or damage to the switch. This device is intended for installation in
accordance with the National Electric Code and local regulations in the United States,
or the Canadian Electrical Code and local regulations in Canada. If you are unsure or
uncomfortable about performing this installation consult a qualified electrician.
MULTI-SWITCH WIRING
The Honeywell Add-on switch is required for Multi-Switch 3-way or 4-way
installations. Connecting the traveler terminal of this switch to a standard,
non-Honeywell switch will cause damage or result in improper function. If this
switch is a part of a 3-way or 4-way multi-switch installation, do not connect
the traveler wire or apply power until Honeywell Add-on switches are correctly
installed. For more information on 3-Way or 4-Way installations, view the
manual or quick-start guide that comes with the Honeywell Add-on switch.
SINGLE-SWITCH WIRING
Before you start; you may wish to change the paddle color to
match your wallplate or decor. Please proceed to Section 5.
1.
Shut off power to the circuit at circuit breaker or fuse box.
IMPORTANT! Verify power is OFF to switch box before continuing.
2. Remove wallplate.
3. Remove the switch mounting screws.
4.
Carefully remove the switch from the switch
box. DO NOT disconnect the wires.
5. There are up to five screw terminals on the switch;
these are marked
A. GROUND — Green/Bare
B. LOAD — Black (connected to lighting)
C. LINE (Hot) — Black (connected to power)
D. TRAVELER — Red/Other (only in 3-way installations)
E. NEUTRAL — White
Match these screw terminals to the wires
connected to the existing switch.
6.
Disconnect the wires from the existing switch. Be careful to
label wires according to the previous terminal connection.
OBSERVE IMPORTANT WIRING INFORMATION
IMPORTANT! This switch is rated for and intended
to only be used with copper wire.
WIRE GAUGE REQUIREMENTS
Use 14 AWG or larger wires suitable for at least 80° C for supplying
Line (HOT), Load, Neutral, Ground and Traveler connections.
WIRE STRIP LENGTH
7. For attachment to screw terminals: strip insulation 1" (25mm)
For attachment using the enclosure's holes:
strip insulation 5/8" (16mm)
UL specifies that the tightening torque for the
screws is 14 Kgf-cm (12 lbf-in).
8. Connect the green or bare copper ground wire to the GROUND terminal.
9. Connect the black wire that goes to the light
to the terminal marked LOAD.
10.
Connect the black wire that comes from the electrical
service panel (Hot) to the terminal marked LINE.
11. Connect the white wire to the neutral terminal
(use a jumper wire if needed).
Note: The Traveler terminal is only used for 3-way or 4-way wiring
and should remain insulated if the switch is being installed
in a single pole installation (one switch & one load).
12. Insert switch into the switch box being careful
not to pinch or crush wires.
13. Secure the switch to the box using the supplied screws.
14.
Mount the wallplate.
15.
Reapply power to the circuit at fuse box or
circuit breaker and test the system.
BASIC OPERATION
The connected light can be turned ON/OFF in two ways:
• Manually from the front panel of the In-Wall Switch.
• Remotely with a Z-Wave Controller.
MANUAL CONTROL
The front panel rocker switch allows the user to
turn ON/OFF the connected fixture.
• To turn the connected fixture ON: press and release the top of the rocker.
• To turn the connected fixture OFF: press and
release the bottom of the rocker.
DISABLE / ENABLE LED
1. Press UP three (3) times then quickly press
and release DOWN one (1) time.
2.
Repeat to disable/enable LED.
WARRANTY
JASCO Products warrants this product to be free from manufacturing defects for a
period of two years from the original date of consumer purchase. This warranty is limited
to the repair or replacement of this product only and does not extend to consequential or
incidental damage to other products that may be used with this product. This warranty is
in lieu of all other warranties, expressed or implied. Some states do not allow limitations
on how long an implied warranty lasts or permit the exclusion or limitation of incidental
or consequential damage, so the above limitations may not apply to you. This warranty
gives you specific rights and you may also have other rights which vary from state to state.
Please contact Customer Service at 855-698-8324 between 7AM – 8PM CST or via our
website (www.byjasco.com) if the unit should prove defective within the warranty period.
GARANTIE
JASCO Products garantit que ce produit est exempt de tout défaut de fabrication pour une
période de deux ans à compter de la date de l'achat original par l'acheteur. Cette garantie
se limite exclusivement à la réparation ou au remplacement de ce produit et n'est pas
applicable aux dommages indirects ou accessoires survenus sur d'autres produits utilisés
avec ce produit. Cette garantie se substitue à toute autre garantie expresse ou implicite.
Certains États ne permettent pas de restrictions quant à la durée d'une garantie implicite
ou permettent l'exclusion ou la limitation des dommages indirects et accessoires; il se
peut, par conséquent, que cette garantie ne s'applique pas dans votre cas. Cette garantie
vous confère des droits juridiques précis; vous pouvez jouir d'autres droits qui peuvent
varier d'un État à l'autre. Veuillez communiquer avec le service à la clientèle au 1-855-
698-8324, du lundi au vendredi, de 7 h à 20 h (HNC) ou par l'intermédiaire de notre site
Web (www.byjasco.com) si l'appareil s'avère défaillant au cours de la période de garantie.
GARANTÍA
Jasco Products garantiza que este producto no tendrá defectos de fabricación durante dos años
a partir de la fecha de compra del consumidor original. Esta garantía se limita a la reparación o
reposición de este producto y no cubre daños indirectos o incidentales a otros productos que se
pudieran utilizar con este producto. Esta garantía reemplaza cualquier otra garantía explícita o
implícita. Algunos estados no permiten la aplicación de limitaciones respecto de la duración de
una garantía implícita o permiten la exclusión o limitación de la cláusula sobre daños indirectos
o incidentales, por este motivo las limitaciones arriba mencionadas pueden no aplicarse en su
caso. Esta garantía le otorga derechos específicos y es posible que tenga otros derechos que
pueden variar según el estado en el que vive. Póngase en contacto con Atención al Cliente al 855-
698-8324 entre las 7:00 y las 20.00 CST (hora central estándar) o a través de nuestro sitio web
(www.byjasco.com) en caso de que se produzca algún defecto durante la vigencia de la garantía.
JASCO Products Company LLC, Building B
10 E. Memorial Rd. Oklahoma City, OK 73114.
SPECIFICATIONS
ZW4005
Power: 120 VAC, 60 Hz.
Signal (Frequency): 908.4 / 916 MHz
Maximum Loads: 960W, incandescent, ½ HP Motor or 1800W (15A) Resistive
Range: Up to 150 feet line of sight between the Wireless
Controller and the closest Z-Wave receiver module.
Operating Temperature Range: 32-104° F (0-40° C)
For indoor use only.
Specifications subject to change without notice due to continuing product improvement
SPÉCIFICATIONS
ZW4005
Alimentation : 120 V c.a., 60 Hz
Signal (fréquence) : 908,4/916 MHz
Charges maximales : 960 watts (incandescent), moteur de ½ HP ou résistance de 1 800 W (15 A).
Portée : Distance à vue maximale de 150 pi entre la télécommande
et le module de réception Z-Wave le plus proche.
Plage de températures de fonctionnement : de 32 à 104 °F (de 0 à 40 °C)
Utilisation intérieure uniquement.
En raison d'améliorations continues du produit, les spécifications
peuvent faire l'objet de changements sans préavis.
ESPECIFICACIONES
ZW4005
Alimentación: 120 VCA, 60 Hz.
Señal (frecuencia): 908.4/916 MHz.
Cargas máximas: 960 W, para dispositivos incandescentes,
motor de ½ HP o 1800 W (15 A) de carga resistiva
Alcance: hasta 150 pies, sin obstrucciones, entre el controlador
inalámbrico y el módulo receptor Z-Wave más cercano.
Rango de temperatura de funcionamiento: 32-104 °F (0-40 °C)
Para uso en interiores exclusivamente.
Las especificaciones están sujetas a cambios sin previo aviso por
las constantes mejoras a que se someten los productos.
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave network with other Z-Wave certified
devices from other manufacturers and/or other applications. All non-battery operated nodes
within the network will act as repeaters regardless of vendor to increase reliability of the network.
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec d'autres appareils
certifiés Z-Wave produits par d'autres fabricants et d'autres applications. Tous les
nœuds fonctionnant sans pile au sein du réseau joueront le rôle de répétiteurs,
quel que soit le fournisseur, afin de rehausser la fiabilité du réseau.
INTEROPERABILIDAD Z-WAVE
Este producto se puede incluir y puede funcionar en cualquier red Z-Wave con dispositivos
de otros fabricantes y otras aplicaciones que cuenten con la homologación Z-Wave. Todos
los nodos que formen parte de la red y que funcionen sin pilas actuarán de repetidores
independientemente del proveedor con el fin de aumentar la fiabilidad de la red.
4
CONNECTION
CONNECTING YOUR DEVICE TO A Z-WAVE NETWORK
1.
Follow the instructions for your Z-Wave certified
controller to add a device to the Z-Wave network.
2. Once the controller is ready to add your device, press and release the top
or bottom of the wireless smart switch (rocker) to add it in the network.
Now you have complete control to turn your fixture ON/OFF
according to groups, scenes, schedules and interactive
automations programmed by your controller.
If your Z-Wave certified controller features remote access, you
can now control your fixture from your mobile devices.
REMOVING AND RESETTING THE DEVICE
1.
Follow the instructions for your Z-Wave certified controller
to remove a device from the Z-Wave network.
2. Once the controller is ready to remove your device, press
and release the top or bottom of the wireless smart
switch (rocker) to remove it from the network.
RETURNING SWITCH TO FACTORY DEFAULTS
Quickly press ON (Top) button three (3) times then immediately
press the OFF (Bottom) button three (3) times. The LED will
flash ON/OFF 5 times when completed successfully.
Note: This should only be used in the event your network's
primary controller is missing or otherwise inoperable.
5 CUSTOMIZATION
2.
1.
CHANGING THE COLOR OF THE PADDLE
This step is optional. Before you start you may want to change
the color of the paddle to match your wallplate or decor.
1. Lift the air gap tab at the base of the paddle.
2. Push side tabs in on one side and then the other to
release paddle. Lift the cover up and off.
3. Simply put the new paddle onto the switch by inserting the
air gap and side tabs and snapping securely into place.
Once this step has been completed please return to Section 3.
This device supports Association Command Class (3 Groups)
• Association Group 1 supports Lifeline, Binary Switch Report
• Association Group 2 supports Basic Set and is controlled
by pressing the On or Off button with the local load
• Association Group 3 supports Basic Set and is controlled
by double pressing the On or Off button
• Each Association Group supports 5 total nodes
