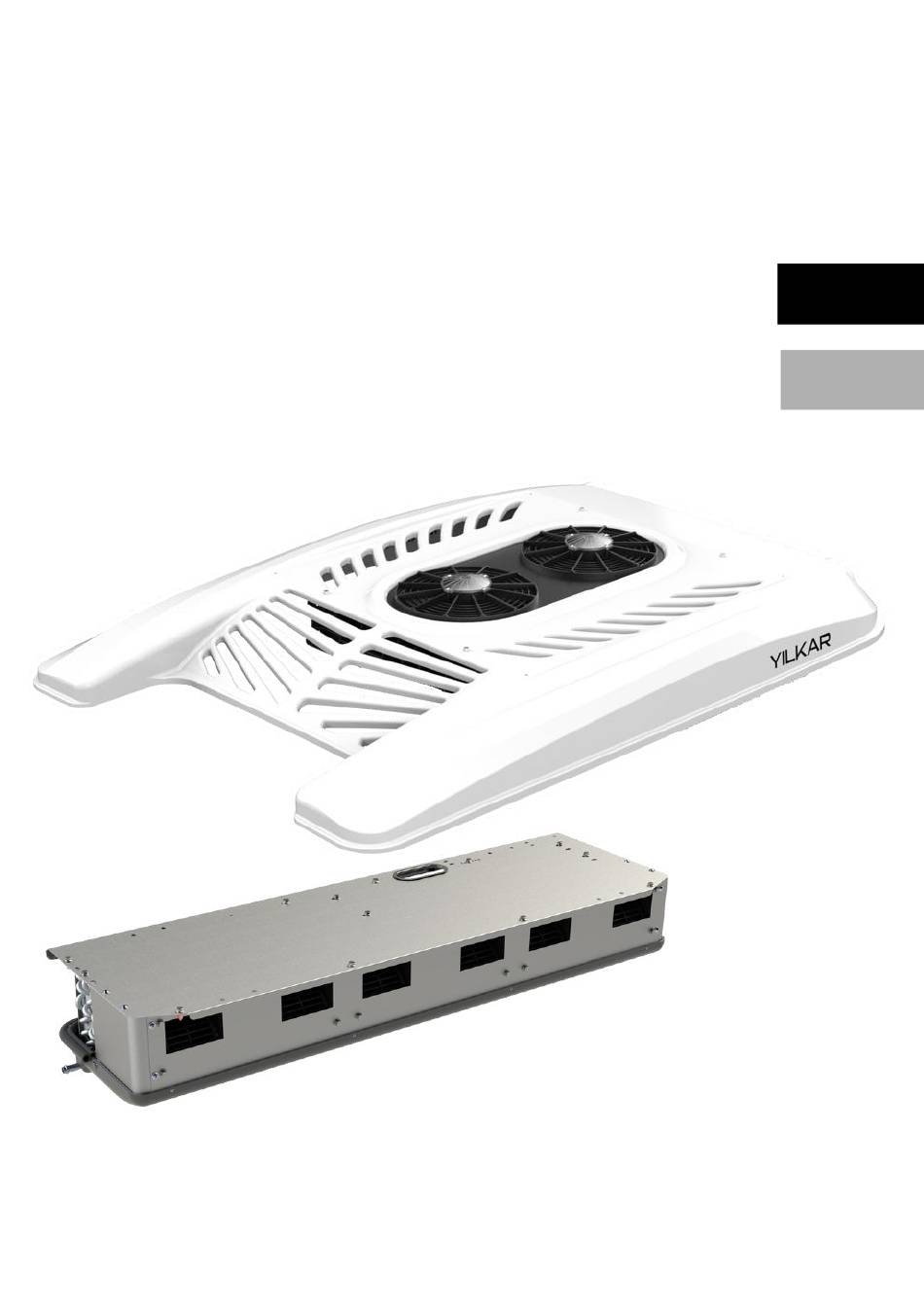

- Page 1 YILKAR Montaj Talimatı Installation Instruction YK 100 S SSH.MT.01.13 - TR Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023...
- Page 2 28.04.2023 H.Kübra Şahin İlk yayın / First publication REVİZYON NO YAYIN TARİHİ REVİZYONU YAPAN KİŞİ REVİZYON NEDENİ REVISION NO PUBLISH DATE REVISING PERSON REASON FOR REVISION SSH.MT.01.13 - TR Değişiklik yapma hakkı saklıdır. Türkiye'de basılmıştır. © Yılkar Klima, 2023...
-
Page 3: Table Of Contents
3.2 Genel Tanımlama ..................9 4.YK 100 S Klima Montajı ..................11 4.1 Genel Montaj Şeması ................11 4.2 YK 100 S U Bağlantı Profilleri Montajı ............. 12 4.3 YK 100 S Dış Ünite Montajı ..............14 4.3.1 Dış Ünite Ölçüleri ................14 4.3.2 Dış... - Page 4 4.6.4 Kontrol Ünitesi Çalıştırma .............. 4.6.4.1 Isıtma Modu ................ 4.6.4.2 Soğutma Modu ..............4.6.4.3 Havalandırma Modu ............4.7 Fiber Kapak Montajı ................. 32 5. Klimanın Devreye Alınması ................33 6. Yedek Parça Listesi .................... 34 6.1. Kondanser Yedek Parçalar ..............6.2.
- Page 5 3.2 General Description................... 4.Installation of Yılkar YK 100 S ................4.1 General Assembly Diagram ..............4.2 YK 100 S U Connection Profiles Mounting ..........4.3 YK 100 S Outdoor Unit Installation ............4.3.1 Outdoor Unit Dimensions .............. 4.3.2 Outdoor Unit Positioning and Roof Mounting ........
- Page 6 4.6.4 Control Unit Operation ..............4.6.4.1 Cooling ................4.6.4.2 Heating (Optional) ............... 4.6.4.3 Ventilating ................4.7 Fiber Cover Mounting ................5. Commissioning the Air Conditioner ..............6. Spare Parts ......................6.1. Condenser Spare Parts ................6.2. Evaporator Spare Parts ................6.3.
-
Page 9: Giriş
1. Giriş Bu talimat YK 100 S iklimlendirme cihazının bir parçasıdır. Kurulum için tüm gerekli bilgiler açıklanmakta olup cihazın güvenli kullanımına dair bilgiler içermektedir. Yılkar klima montajını tam olarak yapmanız için lütfen bu montaj talimatını dikkatlice okuyunuz. Güvenli ve temiz yerde muhafaza edilmesi tavsiye edilir. -
Page 10: Garanti Ve Sorumluluk
1.1 Garanti ve Sorumluluk Garanti Şartları YILKAR müşterilerine satın aldıkları ürünlerin günümüz teknolojisine uygun ve hatasız olarak üretildiğinin garantisini vermektedir. Tüm YILKAR Yetkili Satıcıları, aracın hangi yetkili satıcı tarafından satıldığına bakmaksızın, garanti işlemi yapmakla yükümlüdür. Fabrikasyon hatalarda, ürün üzerindeki tüm parçalar teslim tarihinden itibaren 2 (iki) yıl süreyle garanti kapsamındadır. -
Page 11: Güvenlik Ve Yasal Düzenlemeler
1.2 Güvenlik ve Yasal Düzenlemeler YK 100 S model tavan tipi klimanızı çalıştırmadan önce bu servis el kitabını dikkatlice okuyunuz. Uygunsuz kullanım koşulları sonucu oluşabilecek sorunlarda da , garanti iptal olmaktadır ve tazminat talepleri dikkate alınmamaktadır. Lütfen kendi güvenliğiniz için aşağıda yer alan kurallara dikkat ediniz: Tamir ve bakım işlemleri sadece gerekli eğitim almış... -
Page 12: Tanım Ve Teknik Bilgiler
2. Tanım ve Teknik Bilgiler 2.1 YK 100 S Nedir? YK 100 S 17 koltuğa kadar olan minibüsleri iklimlendirmek için geliştirilen yenilikçi tasarımlı bir tavan üstü iklimlendirme cihazıdır. Kolay montajlanabilir olan ünite, bir kondanser ve bir evaporatör içerir. Bu ünitelerin aracın tavanına montajlanması... -
Page 13: Yk 100 S Teknik Veriler
2.3 YK 100 S Teknik Veriler Tablo.1 Teknik Veriler Tavan Tipi Klima Ünitesi YK 100 S Soğutucu Kompresörü SD5-SD7-TM16 6 - 10 kW Soğutma Gücü (20472 - 34121 BTU/sa) (5159 - 8598 kcal/sa) Yağ Çeşidi PAG 100 yağ Yağ Miktarı... -
Page 14: Genel Bakış
3. Genel Bakış 3.1 YK 100 S Genel Bakış 3.1.1. YILKAR Kondenser Ün tes 312.02.01301.01 (12V) KONDENSER UNITESI - 1301 1 ADT 312.02.01301.21 (24V) 502.11.01301.01 (12V) KONDENSER GRUBU - 1301 1 ADT 502.11.01301.21 (24V) KLIMA - HORTUM BAGLANTI GROMETI 1 ADT 504.01.YKMON.33... -
Page 15: Yilkar Evaporatör Ünitesi
3.1.2. YILKAR Evaporatör Ün tes 311.02.YK100.01 (12V) EVAPARATOR UNITESI - YK 100 S 1 ADT 311.02.YK100.21 (24V) 501.21.YK100.01 (12V) EVAPARATOR GRUBU - YK 100 S - 2007 1 ADT 501.21.YK100.21 (24V) U - CIFTLI - RAY-KULAK 70 CM KOMPLESI 1 SET 502.51.UC005.01... -
Page 16: Yilkar Fiber Kapak
3.1.3. YILKAR F ber Kapak FIBER - KAPAK - 1301 - ORTA 1 ADT 321.01.01301.02 FIBER - HAM - KAPAK - 1301 - ORTA 1 ADT 504.11.01301.02 FITIL - BAGAJ LASTIGI 1 ADT 103.02.FT001.01... -
Page 17: Genel Tanımlama
3.2 Genel Tanımlama Fiber Kapak Fiber malzemeden üretilen kapak araç tavanında kondenser ünitesi üzerine montaj edilerek kondenseri koruma görevi görür. Kondanser Kondenser klima sisteminde kompresörden aldığı yüksek basınçlı R134a soğutucu gazın çevreye ısı vererek sıvı hale geçtiği klima sistemi elemanıdır. Valf Soğutucu akışkan basıncını... - Page 18 Kompresör Kompresör klima sisteminde R134a klima gazını sıkıştırıp basıncını arttıran sistemin pompasıdır. Röle Kartı Röle klima sisteminde akım ve voltaj değerleri yardımı ile akım yolunu açıp kapatarak anahtarlama yapar. Bu sayede klimanın düzenli çalışmasını sağlar. Klima sistemi için 12V ve 24V opsiyonları bulunmaktadır.
-
Page 19: Yk 100 S Klima Montajı
4. Yılkar YK 100 S Montajı 4.1 Genel Montaj Şeması KONDANSER VALF KOMPRESÖR EVAPORATÖR Alçak Basınç Hattı Yüksek Basınç Hattı Yukarıdaki montaj şemasında iklimlendirme cihazı sisteminde hortumlar ile birbirine bağlanan bileşenler üzerinde R134a soğutucu akışkanının akış yönü ve alçak-yüksek basınç bölgeleri gösterilmektedir. -
Page 20: Yk 100 S U Bağlantı Profilleri Montajı
4.2 YK 100 S U Bağlantı Profilleri Montajı Bağlantı sacları kondenser ve evaporatörü araç tavanına ve birbirlerine sabitlemek amacıyla kullanılan öncelikle montajlanması gereken parçalardır. Montaj Adım 1: Öncelikle U bağlantı profillerini aracınızın tavanına uygun ölçülerde kesiniz. Montaj Adım 2: Kesilen U profillerinin ray-kulak parçalarını... - Page 21 Montaj Adım 4: Kondenser ve evaporatör için kullanılacak U bağlantı profilleri konumu aşağıda gösterilen ölçüde araç içinde tavan üzerinde işaretlenmeli ve matkap uçlu trapez M5x25 vida ile tavana montajı sağlanmalıdır. Bu bağlantı için 24 adet bağlantı vidası kullanılmaktadır. ARAÇ TAVANI EVAPORATÖR KONDANSER BAĞLANTISI İÇİN...
-
Page 22: Yk 100 S Dış Ünite Montajı
4.3 YK 100 S Dış Ünite Montajı 4.3.1 YK 100 S Dış Ün te Ölçüler 4.3.2 Dış Ün ten n Konumlandırılması ve Tavan Dış Montajı İklimlendirme cihazını sabitlemek için, aracın tavanına 5 delik açılması gerekmektedir. (4 adet bağlantı takozları için, 1 adet hortum geçişi için) Araç... - Page 23 Araç üzerine montajı yapılacak kondanser konumunu montaj kriterlerine uygun olarak aracın üzerinde merkezi hat ile belirleyiniz. Montaj Adım 6: YK 100 S için teknik resimde detayları verilen delik açılacak yerleri fiber kapak ölçülerini referans alarak araç üzerinde işaretleyiniz. İşaretlenen yerleri uygun alet ve ekipmanlarla deliniz.
- Page 24 Montaj Adım 7: Araç tavanında titreşim sönümleme amacıyla kullanılan bağlantı takozlarının açılan deliklere montajını yapınız ve SIMSON ISR 70-03 beyaz mastik ile yalıtınız. Montaj Adım 8: Hortum grometini araç tavanında gromet için açılan deliğe montajlayarak SIMSON ISR 70-03 beyaz mastik ile yalıtımını...
- Page 25 DIŞ MONTAJ ÜNİTESİ ÜST GÖRÜNÜŞ...
-
Page 26: Yk 100 S İç Ünite Montajı
4.4 YK 100 S İç Ünite Montajı 4.4.1 YK 100 S İç Ün te Ölçüler 1280 Hava Akış Yönü 4.4.2 Kl ma Konumlandırılması ve Tavan İç Montajı Montaj Adım 10: Evaporatör ünitesini araca daha önceden montajı yapılan U profillere matkap uçlu trapez altıköşe baş... - Page 27 İstenilen konuma montajı yapılan ünitede blower motorun arkasında minimum 10 cm boşluk olmalıdır. SÜRÜŞ YÖNÜ 10 cm...
- Page 28 İÇ MONTAJ ÜNİTESİ ALT GÖRÜNÜŞ...
-
Page 29: Hortum Ve Rekorlar
4.5 Hortum ve Rekorlar İklimlendirme sistemi fabrika tarafından içinde 20 bar basınçla gönderilmektedir. Bağlantı noktalarındaki mevcut tapalar çıkarılırken içinde Azot gazı bulunup bulunmadığı kontrol edilmelidir. - Page 30 13/32 HORTUMU VE REKOR BAĞLANTISI 5/16 HORTUM VE REKOR BAĞLANTISI 5/16 HORTUM VE REKOR BAĞLANTISI 5/8 HORTUMU VE REKOR BAĞLANTISI Su tahliye hortumu bağlantısı için, kelepçeler Kademe evaporatör su tahliye kısmındaki kademenin arkasından şekilde gösterildiği gibi sıkılmalıdır. Su tahliye hortumları su akışına engel olmayacak şekilde en az 2°...
-
Page 31: Klima Hortum Ve Rekor Bağlantıları
4.5.1 Kl ma Hortum ve Rekor Bağlantıları 4.5.1.1. Kl ma Hortumları Yılkar iklimlendirme sisteminde mevcut bulunan SAE-J 2064 type-E standartlarına uygun hortum çeşitleri, bu hortumlara ait minimum bükülme yarıçapı ve bu hortumlarla kullanılan rekorlar aşağıdaki tabloda mevcuttur. Tablo.2 Klima Hortum Tablosu HORTUM İÇ... -
Page 32: Kelepçe Ve Plastik Adaptörler
PLASTİK ADAPTÖR 5/16"-13,8 13/32''-17 5/8"-25,6 5/8"-25,6 4.5.1.4. Hortum ve Rekor Montajı 1-Öncelikle hortumları düz bir şekilde kesiniz. (1) 2-Rekorun geçeceği hortumun iç kısmını yağlayınız. 3-Rekorları hortumlara düzgün bir şekilde oturtunuz. (2)(3) 4-Pense yardımıyla kelepçeleri sıkınız. (4)(5) HORTUM YILKAR KOD: 212.01.P0000.05... - Page 33 13/32 , 5/8 ve 5/16 hortumlarını iç ve dış etkenlerden koruyacak şekilde montajlayınız. Aracın hareketli elemanlarından ve sıcak bölgelerinden uzak tutunuz, hattın geçeceği tüm keskin kenar ve köşelerden izole ederek montajı yapınız. Hortumları minimum bükülme yarıçapına uygun şekilde bükünüz. Tüm bağlantıları yapıldıktan sonra hortumları kablo bağları ile araca sabitleyiniz.
-
Page 34: Elektrik Bağlantıları
4.6 Elektrik Bağlantıları 4.6.1 Kontrol Ün tes Montajı Montaj yapılacak yüzey YLK 12/24 Kontrol Ünitesi Ünite konumu ergonomik olarak sürücünün erişilebileceği bir alanda düz bir yüzey olarak seçilmelidir. Montaj yüzeyi ölçüleri 90x45 mm olmalıdır. Kontrol paneli soketlerini şekilde gösterildiği gibi üniteye montajlayınız. Montajladıktan sonra kilitleri kontrol ediniz. - Page 35 Klimayı korumak için, ilave kofra seti kullanılmaktadır. Sigorta kutusu kolay ulaşılabilecek bir bölgeye montajlanmalıdır. 80A sigortayı, sigorta kutusundaki civataların olduğu bölgeye yerleştiriniz. Montaj kitindeki 16 mm B+ kablosunun M6 kablo ucunu sigortanın bir tarafına geçiriniz. Diğer M8 kablo ucunu aracın aküsünün (+) kutbuna yerleştiriniz. 16 mm B+ kablosunun M6 kablo ucunu sigortanın bir tarafına geçiriniz.
-
Page 36: Kablo Bağlantısı Ve Devre Şeması
4.6.2 Kablo Bağlantısı ve Devre Şeması... - Page 37 Açıklama Kablo Çap ve renkleri 1. Fan Blower 1. Hız Turuncu 1.50 mm² 2. Fan Blower 2. Hız Gri 1.50 mm² 3. Fan Blower 3. Hız Beyaz 1.50 mm² 4. Kondanser Motor Mavi 1.50 mm² 5. Fan Kontrollü Motor Kırmızı 1.50 mm² 6.
-
Page 38: Kontrol Ünitesi Genel Bakış
4.6.3 Kontrol Ün tes Genel Bakış Dijital kumanda, ünitedeki sıcaklık propları yardımıyla otomatik olarak ayarlanmış set değerleri sayesinde klimayı devreye alıp çıkartmaya yardımcı olur 32° 18° 21° Set sıcaklığı arttır Isıtma aç / kapat (Opsiyonel) Set sıcaklığı azalt Klape aç / kapat (Opsiyonel) Fan hızı... -
Page 39: Kontrol Ünitesi Çalıştırma
4.6.4 Kontrol Ün tes Çalıştırma 4.6.4.1 Soğutma Soğutma modunu başlatmak için, 32° soğutma butonuna basın. 18° Ekranda işareti çıktığında klimanız 21° soğutma modunda çalışır. 4.6.4.2 Isıtma (Ops yonel) Isıtma modunu başlatmak için, ısıtma 18° butonuna basın. 32° Ekranda işareti çıktığında klimanız 21°... - Page 40 Tablo.5 Teknik Bilgi Tablosu Besleme Voltajı 12 V - 24 V Ort. Elektriksel Tüketim 400 mA @12V @25°C Çalışma Sıcaklığı -10° C --- +45° C Hata Kodları / Fault Codes Hata Kodu 21° E 1 : İç Sıcaklık Sensörü Açık Devre Oluşma Nedeni: Kablo kesilmiş...
-
Page 41: Fiber Kapak Montajı
4.7. F ber Kapak Montajı 1680 1200 Tüm montajlar tamamlandıktan sonra klimayı devreye almadan önce son olarak kapak takılır. Klimanıza ait fiber kapağı takmadan önce kapağın lastiklerinin tam olarak geçtiğinden emin olunuz, ardından kondenserin üzerine tam oturacak şekilde araç tavanına paralel yerleştiriniz. -
Page 42: Klimanın Devreye Alınması
5. Klimanın Devreye Alınması Azot İle Sistemin Kaçak Kontrolü; Sisteme Azot gazı verildikten sonra sabunlu su ile kaçak kontrolü yapılır. Bu aşamada bakılması gereken noktalar rekor bağlantılarıdır. Bağlantı noktalarında hava kabarcığı olup olmadığı gözlemlenmelidir. 2. Sistemin Vakum Pompası İle Vakumlanması; Kompresör tarafından bağlanan vakum pompası... -
Page 43: Evaporatör Yedek Parçalar
6. Yedek Parçalar 6.1 Kondenser Yedek Parçalar 502.11.01301.01 (12V) KONDENSER MOTOR GRUBU - 1301 - S KANAT X2 ADT 502.01.01301.21 (24V) KONDANSER BATARYA - ALM BORU PARALEL - 750X552X20 X1 ADT 104.02.11005.02 COMPACT DEPO - Ø89 - MUSURLU - ALM X1 ADT 104.09.CD002.89 1301 5/8X18 U CIKIS DEPO GIRIS ADAPTOR X1 ADT 101.12.01301.04... -
Page 44: Diğer Yedek Parçalar
6.2 Evaporatör Yedek Parçalar SAC - 1205 EVAP TOPLAMA x1 ADT 101.11.01205.18 FITIL - 6MM x1 ADT 103.02.FT002.06 SAC - 1205 EVAP MOTOR x1 ADT 101.11.01205.02 105.10.BL12N.B1 (12V) FAN - BLOWER - BASKURT 700 x3 ADT 105.10.BL24N.B1 (24V) VALF - EXP - SANHUA RFKH SERIES x1 ADT 104.04.4SN00.01 ORIFS - SANHUA NO 5 x1 ADT 104.05.1SN01.50... - Page 45 6.3 Diğer Yedek Parçalar FIBER - HAM - KAPAK - 1301 - ORTA x1 ADT SACLI GEÇME FİTİL (5 m) 321.01.01301.02 103.02.FT001.01 32° 18° 21° DİJİTAL KLİMA KONTROL PANELİ x1 ADT KOFRA x1 ADT 105.01.KU010.01 503.92.KFSET.01 KOMPRESOR - SANDEN SD5S14 KOMPRESOR - SANDEN SD7H15 x1 ADT x1 ADT...
- Page 46 ünitenin kullanıldığı araca göre ölçü, adet ve çeşitlilik açısından farklılık gösterebilmektedir. Tamir işlemleri esnasında her zaman orijinal yedek parça kullanılmalıdır. YILKAR tarafından onaylanmamış olan parçalar, ünitenin güvenliğini ve düzgün çalışmasını olumsuz etkileyebilir. Bu tür durumlarda ünite GARANTİ kapsamından çıkar.
-
Page 47: Kullanım Ve Bakım Önerileri
7. Kullanım Ve Bakım Önerileri İklimlendirme cihazının işleyişini iyileştirmek için sistemin rutin bakımını yapınız. Bakım ve temizleme işlemleri için iklimlendirme cihazının kapağını açmadan önce, aracın akü bağlantısını kesiniz. Sistemi temizlerken elektrikli bileşenleri koruyunuz. Her mevsim başlangıcında, elektrikli bileşenler dâhil sistemin tüm bileşenlerini muayene ediniz. Yılda iki kere, kompresör izleyen kayışının gerginliğini kontrol ediniz;... - Page 49 1. Introduction This instruction is part of the YK 100 S air conditioner. All necessary information for installation is explained and includes information on safe use of the device. Please read this installation instruction carefully in order to fully install Yılkar air conditioner.
- Page 50 1.1 Warranty and Liability Warranty conditions YILKAR assures its customers that the products they buy are manufactured in accordance with today's technology and without any errors. All YILKAR Authorized Dealers are obliged to carry out warranty transactions regardless of which authorized dealer the vehicle is sold by.
- Page 51 1.2 Security and Legal Regulations Read this service manual carefully before operating your YK 100 S model roof type air conditioner. In case of problems that may occur as a result of improper use conditions, the warranty is canceled and compensation claims are not taken into account.
- Page 52 2. Definition and Technical Information 2.1 What is YK 100 S ? YK 100 S is an innovative designed air conditioning device developed for air conditioning minibuses up to 17 seats. The easy-to-install unit includes a condenser and an evaporator. These units must be mounted on the roof of the vehicle and connected to the compressor via hoses circulating R134a refrigerant.
- Page 53 2.3 YK 100 S Technical Data Table.1 Technical Data Roof Type Air Conditioning Unit YK 100 S Compressor SD5-SD7-TM16 6 - 10 kW Cooling Power (20472 - 34121 BTU/h) (5159 - 8598 kcal/h) Oil Type PAG 100 oil Oil Amount...
- Page 54 3. Overview 3.1 YK 100 S Overview 3.1.1. YILKAR Condenser Un t 312.02.01301.01 (12V) CONDENSER UNIT- 1301 1 PCS 312.02.01301.21 (24V) 502.11.01301.01 (12V) CONDENSER GROUP - 1301 1 PCS 502.11.01301.21 (24V) AIR CONDITIONING - HOSE CONNECTION GROMET 1 PCS 504.01.YKMON.33...
- Page 55 3.1.2. YILKAR Evaporator Un t 311.02.YK100.01 (12V) EVAPARATOR UNIT - YK 100 S 1 PCS 311.02.YK100.21 (24V) 501.21.YK100.01 (12V) EVAPARATOR GROUP - YK 100 S - 2007 1 PCS 501.21.YK100.21 (24V) U - DOUBLE - RAIL-EAR 70 CM COMPLETE 1 SET 502.51.UC005.01...
- Page 56 3.1.3. YILKAR F ber Cover FIBER - COVER - 1301 - MEDIUM 1 PCS 321.01.01301.02 FIBER - RAW - COVER - 1301 - MEDIUM 1 PCS 504.11.01301.02 WICK - LUGGAGE RUBBER 1 PCS 103.02.FT001.01...
- Page 57 3.2 General Description Fiber Cover The cover made of fiber material is mounted on the condenser unit on the vehicle roof and acts as a condenser protection. Condenser It is the air conditioning system element in which the high pressure R134a refrigerant gas taken from the compressor in the condenser air conditioning system becomes liquid by giving heat to the environment.
- Page 58 Compressor It is the pump of the system that compresses the R134a air conditioner gas in the compressor air conditioning system and increases its pressure. Relay Board The relay switches on and off the current path with the help of current and voltage values in the air conditioning system.
- Page 59 4. Yılkar YK 100 S Installation 4.1 General Assembly Diagram CONDENSER VALVE COMPRESSOR EVAPORATOR Low Pressure L ne H gh Pressure L ne In the above assembly diagram, the flow direction of the R134a refrigerant and the low- high pressure zones are shown on the components connected to each other by hoses in...
- Page 60 4.2 YK 100 S U Connection Profiles Mounting Connection plates are the first mounting parts used to fix the condenser and evaporator to the vehicle roof and to each other. Remove the fiber cover and evaporator plastic covers just before this procedure.
- Page 61 Assembly Step 4: The position of the U connection profiles to be used for the condenser and evaporator should be marked on the ceiling in the vehicle as shown below and mounted to the ceiling with a drill-tipped trapezoidal M5x25 screw. 24 connection screws are used for this connection.
- Page 62 4.3 YK 100 S Outdoor Unit Installation 4.3.1 YK 100 S Outdoor Un t D mens ons 4.3.2 Outdoor Un t Pos t on ng and Roof Mount ng To fix the air conditioner, it is necessary to drill 5 holes in the roof of the vehicle.
- Page 63 Assembly Step 6: For YK 100 S, mark the places to be drilled, the details of which are given in the technical drawing, on the vehicle by referring to the fiber cover dimensions. Drill the marked places with suitable tools and equipment.
- Page 64 Assembly Step 7: Mount the mounting wedges used for vibration damping on the vehicle roof to the drilled holes and insulate with SIMSON ISR 70-03 white mastic. Assembly Step 8: Assemble the hose grommet to the hole drilled for the grommet on the vehicle roof and insulate it with SIMSON ISR 70-03 white mastic.
- Page 65 OUTDOOR UNIT TOP VIEW...
- Page 66 4.4 YK 100 S Indoor Unit Installation 4.4.1 YK 100 S Indoor Un t D mens on 1280 A r Flow D rect on 4.4.2 Indoor Un t Pos t on ng and Roof Mount ng Assembly Step 10: Assemble the evaporator unit to the U-profiles previously mounted on the vehicle with drill- tipped trapezoidal hexagon head M 5x25 screws.
- Page 67 There should be minimum 10 cm space behind the blower motor of in the unit installed at the desired location. DRIVE DIRECTION 10 cm...
- Page 68 INDOOR UNIT VIEW...
- Page 69 4.5 Hoses and Fitting The air conditioning system is sent by the factory with a pressure of 20 bar inside. While removing the existing plugs at the connection points, it should be checked whether there is Nitrogen gas in it.
- Page 70 EN TR 13/32 HOSE AND FITTING CONNECTION 5/16 HOSE AND FITTING CONNECTION 5/16 HOSE AND FITTING CONNECTION 5/8 HOSE AND FITTING CONNECTION For the water discharge hose connection, the clamps located behind the stage in the evaporator Stage water discharge section should be tightened as shown in the figure.
- Page 71 4.5.1 A r Cond t oner Hose and F tt ng Connect ons The hose types in compliance with SAE-J 2064 type-E standards available in Yılkar air conditioning system, the minimum bending radius of these hoses and the unions used with these hoses are given in the table below.
- Page 72 1-First of all, cut the hoses straight. (1) 2-Lubricate the inner part of the hose where the union will pass. 3-Put the unions on the hoses properly. (2)(3) 4-Tighten the clamps with the help of pliers. (4)(5) HOSE YILKAR CODE: 212.01.P0000.05...
- Page 73 Assemble 13/32 , 5/8 and 5/16 hoses to protect them from internal and external factors. Keep away from the moving elements and hot parts of the vehicle, make the assembly by isolating it from all sharp edges and corners where the line will pass.
- Page 74 4.6 Electrical Connections 4.6.1 Control Un t Mount ng Surface to be mounted YLK 12/24 Control unit The unit location should be ergonomically chosen as a flat surface in an area accessible to the driver. Mounting surface dimensions should be 90x45 mm. Assemble the control panel sockets to the unit as shown in the figure.
- Page 75 To protect the air conditioner, an additional terminal box set is used. The fuse box should be installed in an easily accessible area. Place the 80A fuse in the area of the bolts in the fuse box. Pass the M6 wire end of the 16 mm B+ cable in the mounting kit to one side of the fuse.
- Page 76 4.6.2 W r ng and C rcu t D agram...
- Page 77 Description Cable Diameter and Colors 1. Fan Blower 1. Speed Orange 1.50 mm² 2. Fan Blower 2. Speed Grey 1.50 mm² 3. Fan Blower 3. Speed White 1.50 mm² 4. Condanser Engine Blue 1.50 mm² 5. Fan Controlled Motor Red 1.50 mm² 6.
- Page 78 4.6.3 Control Un t Owerv ew The digital controller helps to activate and deactivate the air conditioner by automatically adjusted set values with the help of temperature probes in the unit. 32° 18° 21° Increase set temperature Heating on / off (Optional) Decrease set temperature Flap open / close (Optional) Changing the fan speed...
- Page 79 4.5.4 Control Un t Operat ng 4.5.4.1 Cool ng To start the cooling mode, press the cooling button. When the snowflake sign appears on 32° 18° the screen, your air conditioner operates 21° in cooling mode. 4.5.4.2 Heat ng (Opt onal) To start the heating mode, press the 18°...
- Page 80 Table.5 Technical Information Table Supply Voltage 12 V - 24 V Average Electrical Consumption 400 mA @12V @25C Operating Temperature - 10 C --- + 40 C Fault Codes Fault code 21° E 1 : Inside Temperature Sensor Open Circuit Cause of Occurrence: The cable may have been cut or the socket may have come off.
- Page 81 4.7 F ber Cover Mount ng 1680 1200 After all installations are completed, install the evaporator plastic covers and fiber cover before commissioning the air conditioner. Before installing the fiber cover of the air conditioner, make sure that the rubbers of the cover are fully inserted, then place it parallel to the vehicle roof so that it fits over the condenser.
- Page 82 5. Commissioning the Air Conditioner Leakage Control of the System with Nitrogen; After giving Nitrogen gas to the system, leakage control is done with soapy water. The points to look at at this stage are the record connections. It should be observed whether there are air bubbles at the connection points.
- Page 83 6. Spare Parts 6.1 Condenser Spare Parts 502.11.01301.01 (12V) CONDENSER MOTOR GROUP - 1301 - S IMPELLER x2 PCS 502.01.01301.21 (24V) CONDANSER BATTERY- ALM PIPE PARALLEL - 750X552X20 x1 PCS 104.02.11005.02 COMPACT FILTER - Ø89 - ALM X1 PCS 104.09.CD002.89 PIPE - 1301 5/8X18 U OUTLET TANK INLET QUICK X1 PCS 101.12.01301.04 SENSOR - COMPLETE - 2/15/25 BAR 4 Way X1 PCS...
- Page 84 6.2 Evaporator Spare Parts SHEET METAL + 1205 EVAP COLLECTION x1 PCS 101.11.01205.18 WICK - LUGGAGE RUBBER x1 PCS 103.02.FT002.06 SHEET METAL - 1205 EVAP MOTOR x1 PCS 101.11.01205.02 105.10.BL12N.B1 (12V) FAN-BLOWER-BASKURT 700 x3 PCS 105.10.BL24N.B1 (24V) VALVE - EXP - SANHUA RFKH SERIES x1 PCS 104.04.4SN00.01 ORIFIS SANHUA NO:5 X1 PCS x1 PCS 104.05.1SN01.50...
- Page 85 6.3 Other Spare Parts FIBER - COVER - 1301 - MEDIUM x1 PCS WICK - LUGGAGE RUBBER (5 m) 321.01.01301.02 103.02.FT001.01 32° 18° 21° DIGITAL AIR CONDITIONER CONTROL PANEL TERMINAL BOX x1 PCS x1 PCS 503.92.KFSET.01 105.01.KU010.01 COMPRESSOR - SANDEN SD5S14 COMPRESSOR - SANDEN SD7H15 x1 PCS x1 PCS...
- Page 86 ünitenin kullanıldığı araca göre ölçü, adet ve çeşitlilik açısından farklılık gösterebilmektedir. Tamir işlemleri esnasında her zaman orijinal yedek parça kullanılmalıdır. YILKAR tarafından onaylanmamış olan parçalar, ünitenin güvenliğini ve düzgün çalışmasını olumsuz etkileyebilir. Bu tür durumlarda ünite GARANTİ kapsamından çıkar.
- Page 87 7. Usage and Maintenance Recommendations Perform routine maintenance of the system to improve the operation of the air conditioner. Before opening the cover of the air conditioner for maintenance and cleaning operations, disconnect the vehicle's battery. Protect electrical components while cleaning the system. At the beginning of each season, inspect all components of the system, including electrical components.
- Page 88 Vehicle Heating Cooling and Ventilation Systems Phone : +90 224 215 53 28 (pbx) : +90 224 215 99 24 Address : Küçükbalıklı Mah. 580.Sok No:6 Osmangazi / BURSA / TURKEY www.yilkarklima.com...
