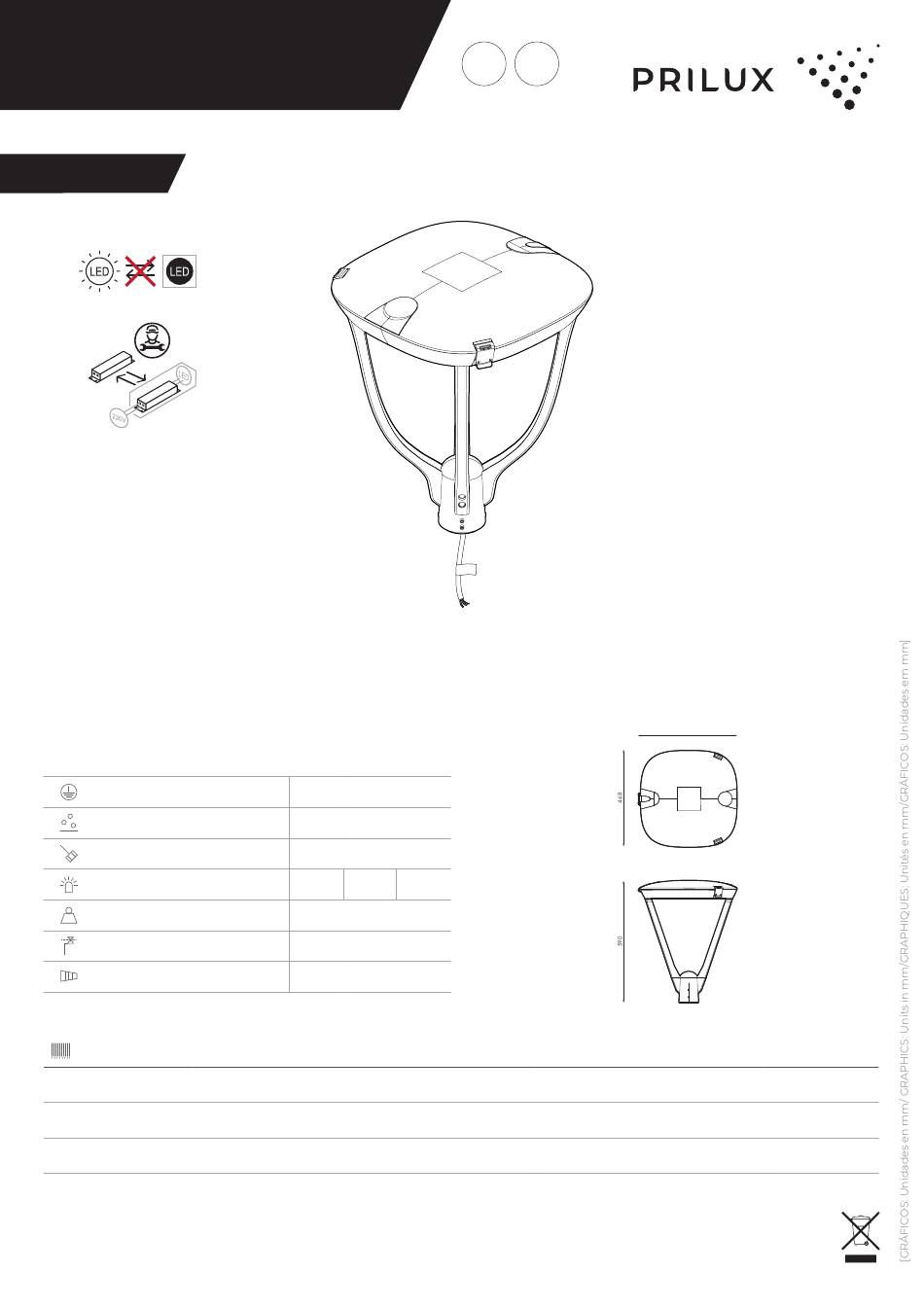

Arisa
Top 4
Manual instrucciones
Instruction manual
Especificaciones/ Specifications
Aislamiento eléctrico/
Electrical isolation
Índice de estanqueidad/
Sealing rating
Protección contra impactos/
Impact resistance
Peso/
Weight
Peso/
kg
Weight
Peso/
Weight
Máx. sup. proyectada al aire/
Maximum surface wind exposed
PCA
12
G
16
G
32
G
Este producto contiene una fuente luminosa de la clase de eficiencia energética./
This product contais a light source of the energy efficiency class
1/8
28 octubre 2022
CI
IP66
IK08
12LED
16LED
32LED
8kg
20
0,185m
2
727
730
D
D
C
C
D
D
Ñ E
740
827
D
E
C
D
D
E
478
830
840
E
E
D
D
E
E
Advertisement
Related Manuals for Prilux Arisa Top 4
Summary of Contents for Prilux Arisa Top 4
- Page 1 Arisa Ñ E Top 4 Manual instrucciones Instruction manual Especificaciones/ Specifications Aislamiento eléctrico/ Electrical isolation Índice de estanqueidad/ IP66 Sealing rating Protección contra impactos/ IK08 Impact resistance Peso/ 12LED 16LED 32LED Weight Peso/ Weight Peso/ Weight Máx. sup. proyectada al aire/ 0,185m Maximum surface wind exposed Este producto contiene una fuente luminosa de la clase de eficiencia energética./...
- Page 2 Precauciones Precautions • Keep the product out of the reach of children. • Mantenga el producto fuera del alcance de los niños. • Do not immerse this product in water or handle it with wet • No sumerja este producto en agua ni lo manipule con las ma- hands.
- Page 3 Montaje/Mounting 8Nm máx. 8Nm máx.
- Page 4 a/ 60mm. ACOPLE POSTE 60mm/ POST COUPLING 60mm/ Ø62 Ø62 Ø62 LADO ACERA SIDEWALK SIDE Ø65 Ø65 Ø65 Vidrio templado 4mm/ 4mm tempered glass Ver esquema de instalación/ See installation diagram 220-240 50-60Hz 8Nm máx. Ø60mm max.
- Page 5 b/ 76mm. ACOPLE POSTE 76mm/ POST COUPLING 76mm/ LADO ACERA SIDEWALK SIDE Ø62 Ø62 Vidrio templado 4mm Tempered glass 4mm Ø65 Ø65 Ver esquema de instalación/ See installation diagram 8Nm máx. 220-240 50-60Hz Ø76mm max.
- Page 6 ESQUEMA DE ELECTRIFICACIÓN/ELECTRIFICATION DIAGRAM 8N/DALI 1-10V D.N/L.M AZUL/BLUE AZUL/BLUE AZUL/BLUE AZUL/BLUE MARRÓN/ MARRÓN/ MARRÓN/ MARRÓN/ BROWN BROWN BROWN BROWN NEGRO/BLACK NEGRO/BLACK NEGRO/BLACK 1-10V- NEGRO/BLACK 8N/DALI GRIS/GREY GRIS/GREY GRIS/GREY 1-10V+ GRIS/GREY VERDE/AMARILLO VERDE/AMARILLO VERDE/AMARILLO VERDE/AMARILLO GREEN YELLOW GREEN YELLOW GREEN YELLOW GREEN YELLOW MONTAJE DEL CONECTOR/ MOUNTING THE CONNECTOR...
- Page 7 2,5Nm máx. El radio mínimo de la curvatura de los conductores debe ser Para garantizar el grado de protección, no debe más de 4 veces el diámetro del conductor. aplicarse a la conexión ninguna fuerza de torsión. The minimum radius of the curvature of the conductors ensure the degree of protection, no twisting force must must be more than 4 times the diameter of the conductor.
- Page 8 prilux.es...
- Page 9 Arisa Top 4 Manuel d’instructions Manual de instruções Spécifications/ Especificações Isolation électrique/ Isolamento elétrico Indice d’étanchéité/ IP66 Índice de estanquicidade Protection contre les chocs/ IK08 Proteção contra impactos Nb LED/ 12LED 16LED 32LED Nº LED Poids/ Peso Hauteur d’installation max./ Altura máx.
- Page 10 Précautions Precauções • Tenir le produit hors de portée des enfants. • Ne pas immerger ce produit dans l’eau ou le manipuler avec les • Manter o produto fora do alcance das crianças. mains mouillées. • Não mergulhar este produto em água, nem o manipular com •...
- Page 11 8Nm máx. 8Nm máx.
- Page 12 a/ 60mm. RACCORD POTEAU 60mm/ ACOPLAMENTO POSTE 60mm Ø62 Ø62 Ø62 CÔTÉ TROTTOIR LADO PASSEIO Ø65 Ø65 Ø65 Verre trempé 4mm/ Vidro temperado 4mm Voir schéma d’installation/ Ver esquema de instalação 220-240 50-60Hz 8Nm máx. Ø60mm max.
- Page 13 b/ 76mm. ACOPLE POSTE 76mm/ POST COUPLING 76mm/ Ø62 Ø62 CÔTÉ TROTTOIR Ø65 Ø65 LADO PASSEIO Verre trempé 4mm/ Vidro temperado 4mm Voir schéma d’installation/ Ver esquema de instalação 8Nm máx. 220-240 50-60Hz Ø76mm max.
- Page 14 SCHÉMA D’INSTALLATION/ ESQUEMA DE INSTALAÇÃO 8N/DALI 1-10V D.N/L.M BLEU/AZUL BLEU/AZUL BLEU/AZUL BLEU/AZUL BRUN/ BRUN/ BRUN/ BRUN/ CASTANHO CASTANHO CASTANHO CASTANHO NOIR/PRETO NOIR/PRETO NOIR/PRETO 1-10V- NOIR/PRETO 8N/DALI GRISE/CINZA GRISE/CINZA GRISE/CINZA 1-10V+ GRISE/CINZA VERT/JAUNE VERT/JAUNE VERT/JAUNE VERT/JAUNE VERDE/AMARELO VERDE/AMARELO VERDE/AMARELO VERDE/AMARELO MONTAGE DU CONNECTEUR / MONTAGEM DO LIGADOR DÉNUDAGE DE CÂBLES/ DESCARNAGEM DE CABOS...
- Page 15 2,5Nm máx. Le rayon minimum de courbure des conducteurs doit être Pour garantir le degré de protection, aucune torsion plus de 4 fois supérieur au diamètre du conducteur ne doit être appliquée au branchement. Para garantir O raio mínimo da curvatura dos condutores deve ser supe- o grau de proteção, não se deve aplicar à...
- Page 16 prilux.es...
