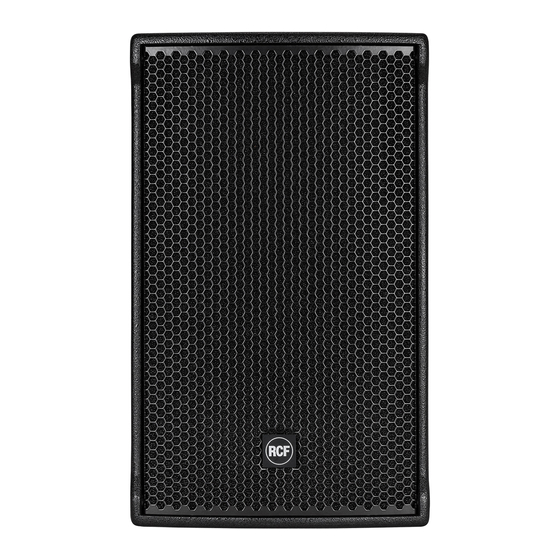

RCF NX 10-A II Owner's Manual

Active two way multipurpose speaker
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OWNER MANUAL
ACTIVE TWO WAY
NX 10-A II
MULTIPURPOSE
SPEAKER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NX 10-A II and is the answer not in the manual?

Questions and answers

Related Manuals for RCF NX 10-A II

Summary of Contents for RCF NX 10-A II

  • Page 1 OWNER MANUAL ACTIVE TWO WAY NX 10-A II MULTIPURPOSE SPEAKER...
  • Page 2 LANGUAGE ENGLISH ITALIANO...

  • Page 3: Safety Precautions

    (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.

  • Page 4: Operating Precautions

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.

  • Page 5: Product Informations

    Featuring RCF precision transducers and a wooden cabinet, the NX 10-A II is the RCF’s most flexible tool for deploying high-power and pristine sound. As a stand-alone FOH ACTIVE TWO WAY system, a satellite (with subwoofer) or a stage monitor or flown speaker, the NX 10-A II MULTIPURPOSE SPEAKER has many practical uses.
  • Page 6 REAR PANEL JACK/FEMALE XLR INPUTS (BAL/UNBAL). The system accept jack or XLR input connectors. These balanced inputs can be used to connect balanced or unbalanced microphones or audio sources at line level. The balanced connector is connected in parallel and can be used to send the audio signal to other amplified speakers, recorders or supplementary amplifiers.

  • Page 7: Installation

    The switch shall be in proper position (unless moved from unauthorized people), but a fast check will avoid problems. In case is necessary to change the voltage please call your vendor or authorized RCF SERVICE CENTRE. This operation require the substitution of the fuse value and is reserved to an RCF SERVICE CENTRE.

  • Page 8: Avvertenze Per La Sicurezza

    Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
  • Page 9 L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità.

  • Page 10: Descrizione Generale

    Concepito come complemento ideale per il sistema HDL ad alta potenza o per gli array NXL di RCF, NX 10-A II offre gran parte della potenza e degli accessori della serie TT +, come i punti di appendimento multipli e l’elaborazione FiRPHASE.

  • Page 11: Pannello Posteriore

    PANNELLO POSTERIORE INGRESSO JACK/XLR (SBILANCIATO/BILANCIATO). Il sistema accetta connettori di ingresso Jack o XLR che essere utilizzati come ingressi bilanciati per il collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea. LED DI INSERIMENTO DEL LIMITER. L’amplificatore è dotato di un circuito di limiter in modo da prevenire il clipping dell’amplificatore o di sovraccaricare gli altoparlanti.

  • Page 12: Installazione

    CONNESSIONI Il connettore di ingresso XLR segue il seguente standard AES: PIN 1 = TERRA (GROUND; SHIELD) COLD PIN 2 = LATO CALDO (HOT; +) PIN 3 = LATO FREDDO (COLD; -) BAL. XLR PRIMA DI CONNETTERE Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di corrente. La prima cosa da fare quando montate il vostro impianto di amplificazione è...
  • Page 13 Se dopo aver effettuato i test, il LED rosso “LIMITER” continua a lampeggiare, contattare il centro assistenza autorizzato. SELEZIONE 230 Volt, 50 Hz: VALORE FUSIBILE T 3.15 AL 250 V SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE SELEZIONE 115 Volt, 60 Hz: VALORE FUSIBILE T 6.3 AL 250 V (RISERVATO AI CENTRI SERVIZIO RCF)

  • Page 14: Specifications

    ± SPECIFICATIONS µ ÷ NX 10-A II ACOUSTICAL Frequency response 50 - 20 kHz Max SPL 129 dB Horizontal Coverage 90° Vertical Coverage 60° Crossover point 1600 Hz TRANSDUCERS Low frequency 10”, 2.5” v.c. High frequency 1,75”, 1.0” v.c. AMPLIFIER...
  • Page 16 RCF S.p.A. Via Raffaello Sanzio, 13 42124 Reggio Emilia - Italy Tel +39 0522 274 411 Fax +39 0522 232 428 e-mail: info@rcf.it...
