Bei Baustahlmatten und Armierungen im untersuchten Untergrund wird
über der gesamten Fläche ein Ausschlag in der Messanzeige f ange-
zeigt. Verwenden Sie in diesem Fall immer die Zoom-Funktion für die
Suche. Typischerweise wird bei Baustahlmatten direkt über den Eisen-
stäben im Display das Symbol i für magnetische Metalle angezeigt, zwi-
schen den Eisenstäben erscheint das Symbol j für nichtmagnetische
Metalle.
Holzobjekte suchen
Drücken Sie für die Suche nach Holzobjekten die Taste für Holzsuche 5.
Im Display werden das Symbol b für Holzsuche und die Anzeige der
Zoom-Funktion d angezeigt, der Pfeil unterhalb der Zoom-Anzeige d
blinkt. Die Kalibrierungsanzeige „AutoCal" g und der Ring 1 erlöschen.
Setzen Sie das Messwerkzeug auf die zu untersuchende Fläche auf.
Drücken Sie erst dann die Taste „ZOOM" 4 und halten Sie sie gedrückt.
Der Leuchtring 1 leuchtet nun grün, die Kalibrierungsanzeige
„AutoCal" g wird wieder angezeigt, die Anzeige der Zoom-Funktion d
sowie der Pfeil darunter erlöschen.

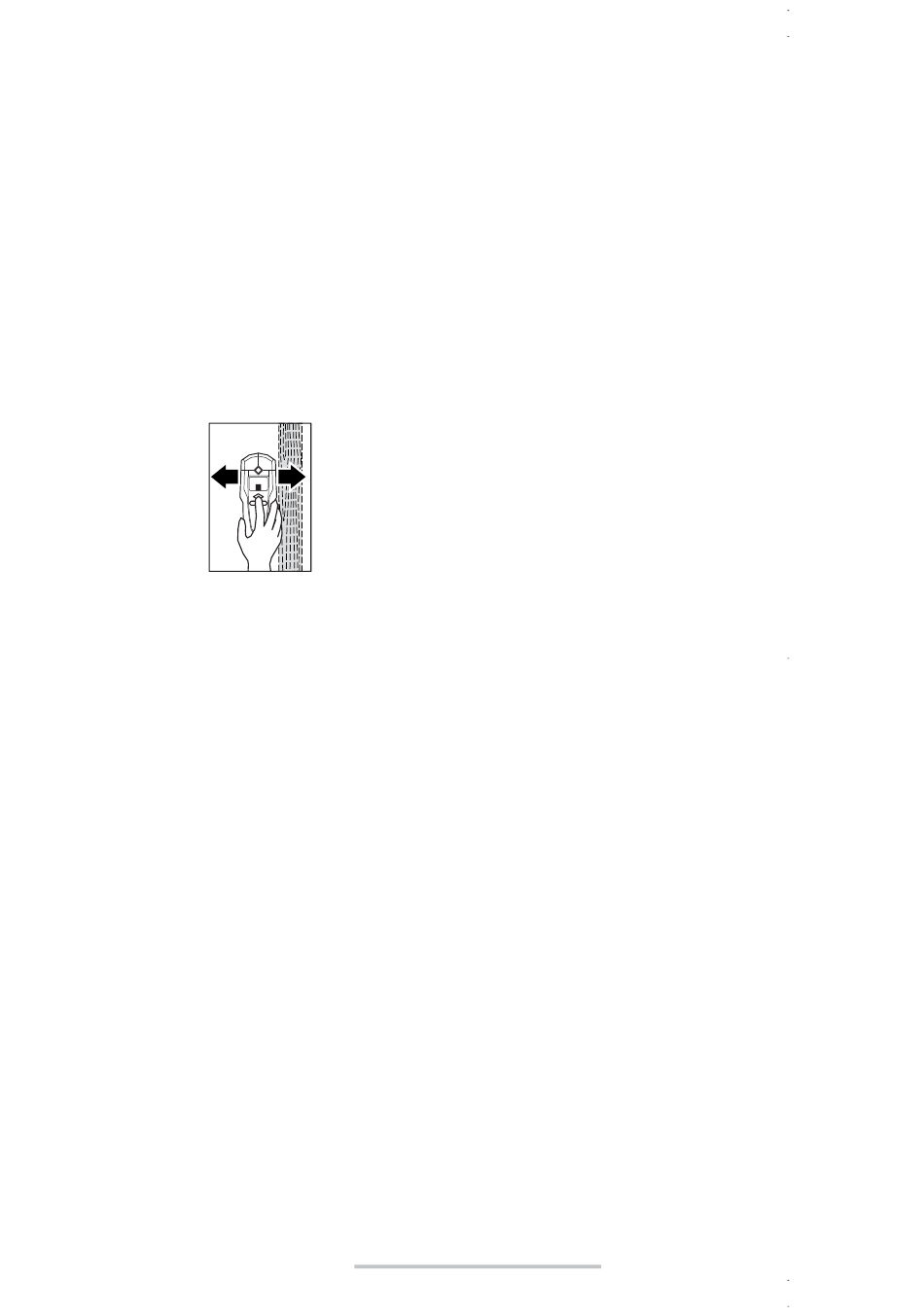

Bewegen Sie das Messwerkzeug mit gedrückter Taste
„ZOOM" 4 gleichmäßig über den Untergrund, ohne es
abzuheben oder den Anpressdruck zu verändern. Wäh-
rend der Messung müssen die Filzgleiter 8 immer Kon-
takt zum Untergrund haben.
Wird ein Holzobjekt gefunden, schlägt die Messanzeige
f aus. Bewegen Sie das Messwerkzeug wiederholt über
die Fläche, um das Holzobjekt genauer zu lokalisieren.
Nach mehrmaligem Überfahren des gleichen Bereiches kann das Holz-
objekt sehr genau angezeigt werden: Solange sich das Messwerkzeug
über dem Holzobjekt befindet, leuchtet der Ring 1 rot und es ertönt ein
Dauerton. Über der Mitte des Holzobjektes hat die Messanzeige f den
größten Ausschlag. Die Zoom-Messanzeige e ist bei der Suche nach
Holzobjekten nicht aktiv.
Achtung: Wenn Sie das Messwerkzeug zufällig über einem Holzobjekt
auf die zu untersuchende Fläche aufgesetzt und über die Fläche bewegt
haben, dann blinken die Messanzeige f sowie der Pfeil unter der Zoom-
Anzeige d, und der Leuchtring 1 blinkt rot. Beginnen Sie in diesem Fall
die Messung neu, indem Sie das Messwerkzeug etwas versetzt wieder
auf den Untergrund setzen und die Taste „ZOOM" 4 erneut drücken.
Bei der Suche nach Holzobjekten werden teilweise auch Metallobjekte
in einer Tiefe von 20–50 mm als gefundene Objekte angezeigt. Zur
Unterscheidung zwischen Holz- und Metallobjekten wechseln Sie in die
Funktion Metallsuche (siehe Metallobjekte suchen). Wird in dieser Funk-
tion an der gleichen Stelle ein Objekt angezeigt, dann ist es eindeutig
ein Metall-, kein Holzobjekt. Wechseln Sie zur weiteren Suche nach
Holzobjekten zurück in die Funktion Holzsuche.
Für die Suche nach tief liegenden Holzobjekten können Sie die Empfind-
lichkeit des Messwerkzeugs erhöhen. Drücken Sie dazu die Taste für
Holzsuche 5 für 2 Sekunden. Im Display erscheint die Anzeige
„DeepScan" h. Messen Sie dann wie gewohnt bei einer Holzsuche.
Durch die höhere Empfindlichkeit des Messwerkzeugs in dieser Funk-
tion reagiert auch die Anzeige empfindlicher. Bewegen Sie deshalb das
Messwerkzeug besonders ruhig und gleichmäßig über den Untergrund.
Zum Abschalten der „DeepScan"-Funktion drücken Sie die Taste für
Holzsuche 5 erneut für 2 Sekunden.
