Summary of Contents for BTI Profiline Multi Finder

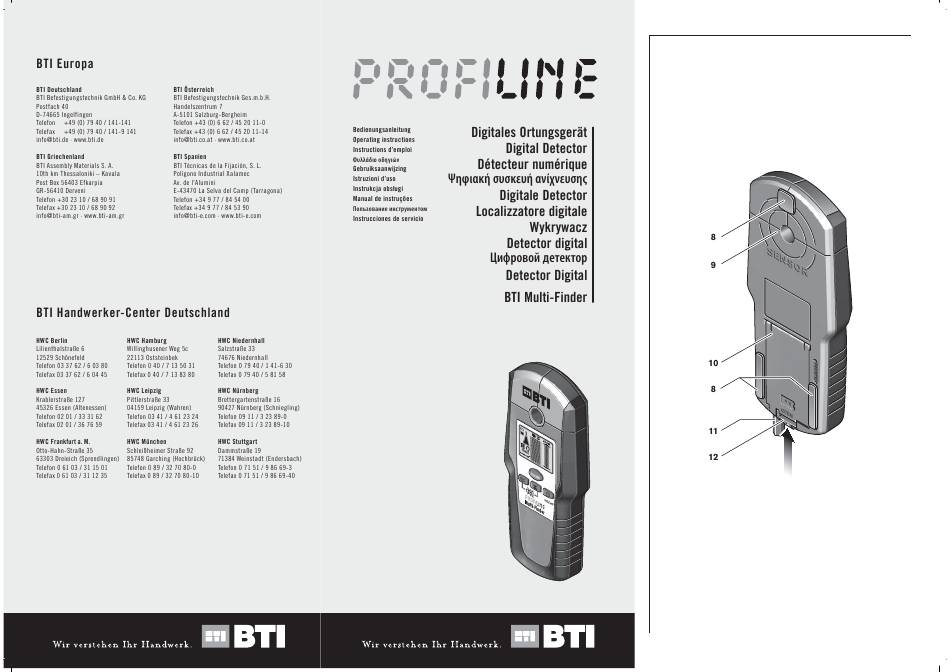

- Page 2 1 609 929 J31 • 3.11.05...
-
Page 3: Bestimmungsgemäßer Gebrauch
Funktionsbeschreibung Optimales Arbeiten mit dem Messwerkzeug ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerk- zeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen. -
Page 4: Technische Daten
Technische Daten Digitales Ortungsgerät Multi Finder Art.-Nr. 001506 max. Erfassungstiefe*: Eisenmetalle 100 mm Nichteisenmetalle (Kupfer) 80 mm Kupferleitungen (spannungsführend)** 50 mm Holz 20 mm Abschaltautomatik nach ca. 5 min Betriebstemperatur –10 °C ... +50 °C Lagertemperatur –20 °C ... +70 °C Batterie 1 x 9 V 6LR61 Akku... - Page 5 Zum Einschalten des Messwerkzeugs drücken Sie eine beliebige Taste. Wenn Sie das Messwerkzeug mit der Taste für Holzsuche 5 oder mit der Taste für Metallsuche 6 einschalten, dann befindet es sich sofort in der entsprechenden Suchfunktion. Wenn Sie das Messwerkzeug mit der Ein-Aus-Taste 7 oder der Taste „ZOOM“...
- Page 6 Bei Baustahlmatten und Armierungen im untersuchten Untergrund wird über der gesamten Fläche ein Ausschlag in der Messanzeige f ange- zeigt. Verwenden Sie in diesem Fall immer die Zoom-Funktion für die Suche. Typischerweise wird bei Baustahlmatten direkt über den Eisen- stäben im Display das Symbol i für magnetische Metalle angezeigt, zwi- schen den Eisenstäben erscheint das Symbol j für nichtmagnetische Metalle.
- Page 7 Zeit oder wird er nicht mehr angezeigt, kann nicht mehr zuverlässig gemessen werden. Senden Sie das Messwerkzeug in diesem Fall an eine autorisierte BTI-Kundendienststelle. Ausnahme: In der Funktion Holzsuche erlischt die Kalibrierungsanzeige „AutoCal“ g, solange die Taste „ZOOM“ 4 nicht gedrückt wird.
-
Page 8: Wartung Und Service
Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfver- fahren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden- dienststelle für BTI-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe- dingt die 6-stellige Artikelnummer laut Typenschild des Messwerkzeugs Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltge-... -
Page 9: Functional Description
Functional Description Optimal working with the measuring tool is possi- ble only when the operating and safety information are read completely and the instructions contained therein are strictly followed. SAVE THESE INSTRUCTIONS. Please unfold the fold-out page with the representation of the measuring tool and leave it unfolded while reading the operating instructions. -
Page 10: Technical Data
Technical Data Digital Detector Multi Finder Art. No. 001506 Maximum scanning depth*: Ferrous metals 100 mm Non-ferrous metals (copper) 80 mm Copper conductors (live)** 50 mm Wood 20 mm Automatic switch-off after approx. 5 min Operating temperature –10 °C ... +50 °C Storage temperature –20 °C ... -
Page 11: Operating Modes
To switch on switch on the measuring tool on, press any button. When switching the measuring tool on with the wood-detection button 5 or with the metal-detection button 6, it will automatically be in the respective detection function. When switching the measuring tool on with the “on/off” button 7 or with the “ZOOM”... - Page 12 For steel wire mesh and reinforcements in the scanned structural mate- rial, an amplitude of the measuring indicator f is displayed over the com- plete surface. In this case, always use the “Zoom” function for the scan. For steel wire mesh, it is typical that the indicator for magnetic metals i is displayed directly above the rebar;...
- Page 13 In this case, send in the measuring tool to an authorised BTI after-sales service agent. Exception: In the detect- ing wooden objects’ function, the “AutoCal” calibration indicator g goes out as long as the “ZOOM”...
-
Page 14: Maintenance And Service
If the measuring tool should fail despite the care taken in manufacturing and testing procedures, repair should be carried out by an authorized after-sales service centre for BTI power tools. In all correspondence and spare parts orders, please always include the 6-digit order number given on the nameplate of the measuring tool.
