HAMPTON BAY 939-506 Instruction Manual

Oil rubbed bronze finish
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

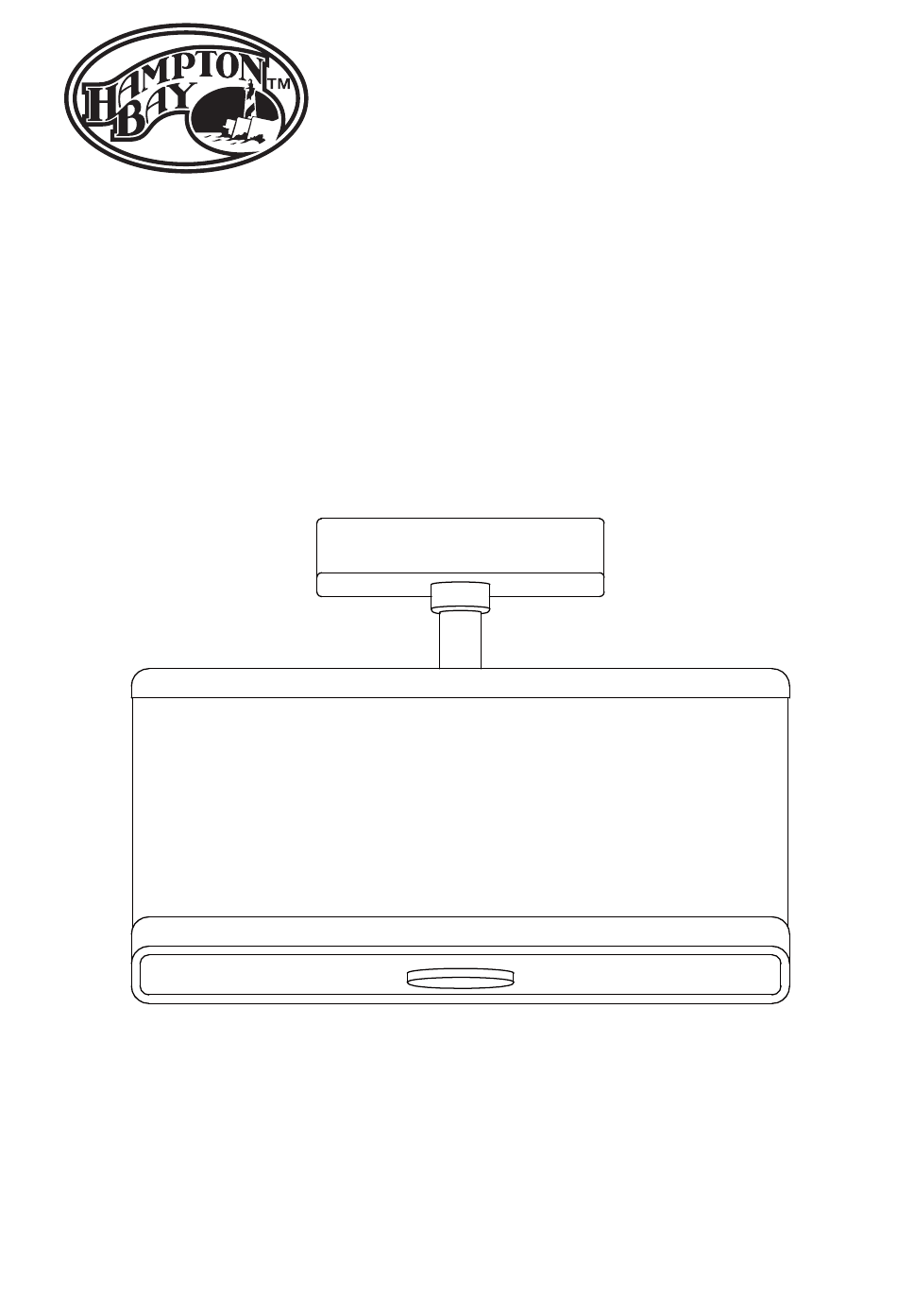

INSTRUCTION
MANUAL
LIGHT FIXTURE
Oil Rubbed Bronze Finish
Home Depot SKU 939-506 (UPC008938102698)
1

Advertisement

Table of Contents
loading

Related Manuals for HAMPTON BAY 939-506

Summary of Contents for HAMPTON BAY 939-506

  • Page 1 INSTRUCTION MANUAL LIGHT FIXTURE Oil Rubbed Bronze Finish Home Depot SKU 939-506 (UPC008938102698)

  • Page 2: Important Safety Instructions

    Thank you for purchasing this Hampton Bay interior light fixture. This product has been manufactured with the highest standards of safety and quality. FEATURES: 1. Use (1) standard (A19) bulb up to 60 watt. 2. Can be used with any standard, 120 volt, incandescent style dimmer switch.

  • Page 3: Assembly Diagram

    6. Remove the mounting bracket assembly from the canopy and install the mounting bracket to existing outlet box with outlet box screws provided. 7. Make the electrical connections (Required Supply Circuit: 120V 60Hz): a. Connect the neutral/white wire from the fixture to the neutral/white wire from the Outlet Box.

  • Page 4: Troubleshooting

    TROUBLE SHOOTING: Problem Possible Cause Corrective Action Light Bulb will 1. Light bulb is burned 1. Replace light bulb. illuminate. out. 2. Power is off. 2. Make sure power supply is 3. Faulty wire connection. 3. Check wiring. 4. Faulty switch. 4.
  • Page 5 MANUEL D＇ INSTRUCTIONS PLAFONNIER À LAMPES Fini Bronze Huilé Home Depot UGS 939-506 (CUP 008938102698)

  • Page 6: Caractéristiques

    Merci d’avoir acheté ce plafonnier d’intérieur Hampton Bay. Cet article a été fabriqué selon les normes de sécurité et de qualité les plus rigoureuses. CARACTÉRISTIQUES : 1. Requiert (1) ampoule standard de 60 watts maximum. 2. Peut être utilisé avec tout gradateur standard pour ampoules à incandescence de 120 volts.
  • Page 7 1. S’assurer que l’alimentation principale est COUPÉE. 2. Insérez les fils du luminaire à travers la tige filetée (avec le manchon décoratif) et fixez solidement la tige sur la section supérieure de l'abat-jour en tissu. Insérez les fils du luminaire jusqu'en haut à travers la monture en tournant pour serrer comme illustré.

  • Page 8: Dépannage

    DÉPANNAGE : Problème Cause possible Solution L’ampoule s’allume 1. L’ampoule est grillée. 1. Remplacer l’ampoule. pas. 2. Le courant est coupé. 2. S’assurer que l’alimentation est sous tension. Mauvais 3. Vérifier le câblage. branchement. L’interrupteur 4. Vérifier ou remplacer défectueux. l’interrupteur.
  • Page 9 MANUAL DE INSTRUCCIONES LÁ MPARA DE LUCES Acabado en bronce aceitado Home Depot SKU 939-506(UPC008938102698)

  • Page 10: Instrucciones De Seguridad Importantes

    Gracias por comprar esta lámpara para interiores de Hampton Bay. Este producto se ha fabricado con las normas de seguridad y calidad más altas. CARACTERÍSTICAS: 1. Usa (1) bombilla estándar de hasta 60 vatios. 2. Puede usar cualquier interruptor regulador de intensidad estándar de 120 voltios para luces incandescentes.
  • Page 11 asegurando el tubo en la sección superior de la pantalla de tela. Inserta los cables de la lámpara a través de la parte superior de la cubierta, girándolos como se muestra para apretarlos. 3. Asegura el tubo roscado más largo en la sección inferior de la pantalla de tela. 4.

  • Page 12: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS: Problema Causa Posible Solución lámpara 1. La bombilla se fundió. 1. Reemplaza la bombilla. enciende. 2. No hay electricidad. 2.Asegúrate electricidad esté conectada. 3.Conexión defectuosa del 3. Revisa el cableado. cable. 4. Interruptor defectuoso. 4. Prueba o reemplaza el interruptor.
