Gabi King Bed
Très grand lit Gabi

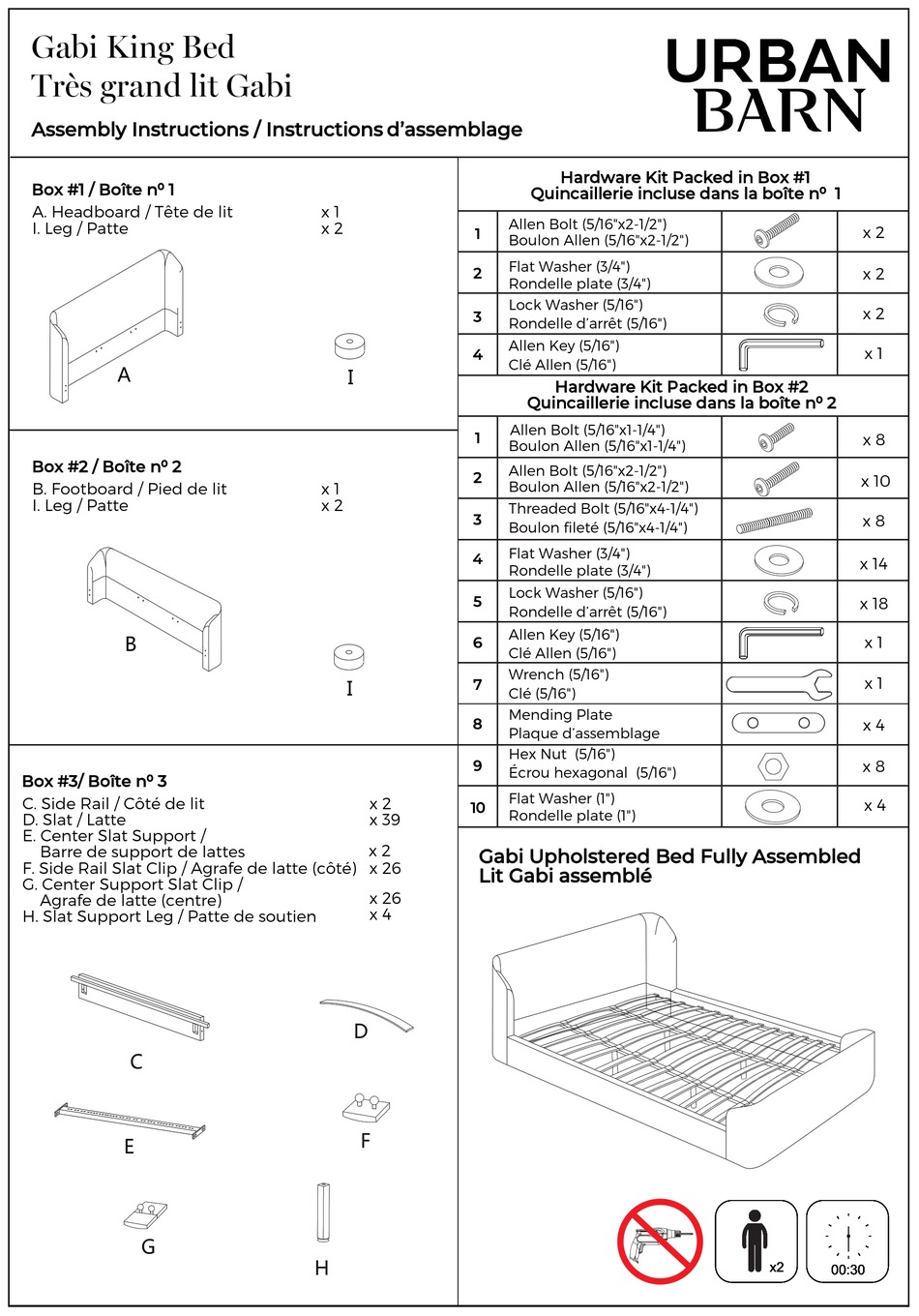

Assembly Instructions / Instructions d'assemblage
Box #1 / Boîte n⁰ 1
A. Headboard / Tête de lit
I. Leg / Patte
A
Box #2 / Boîte n⁰ 2
B. Footboard / Pied de lit
I. Leg / Patte
B
Box #3/ Boîte n⁰ 3
C. Side Rail / Côté de lit
D. Slat / Latte
E. Center Slat Support /
Barre de support de lattes
F. Side Rail Slat Clip / Agrafe de latte (côté) x 26
G. Center Support Slat Clip /
Agrafe de latte (centre)
H. Slat Support Leg / Patte de soutien
C
E
G
x 1
x 2
1
2
3
4
I
1
2
x 1
x 2
3
4
5
6
7
I
8
9
x 2
10
x 39
x 2
Gabi Upholstered Bed Fully Assembled
Lit Gabi assemblé
x 26
x 4
D
F
H
Hardware Kit Packed in Box #1
Quincaillerie incluse dans la boîte n⁰ 1
Allen Bolt (5/16"x2-1/2")
Boulon Allen (5/16"x2-1/2")
Flat Washer (3/4")
Rondelle plate (3/4")
Lock Washer (5/16")
Rondelle d'arrêt (5/16")
Allen Key (5/16")
Clé Allen (5/16")
Hardware Kit Packed in Box #2
Quincaillerie incluse dans la boîte n⁰ 2
Allen Bolt (5/16"x1-1/4")
Boulon Allen (5/16"x1-1/4")
Allen Bolt (5/16"x2-1/2")
Boulon Allen (5/16"x2-1/2")
Threaded Bolt (5/16"x4-1/4")
Boulon fileté (5/16"x4-1/4")
Flat Washer (3/4")
Rondelle plate (3/4")
Lock Washer (5/16")
Rondelle d'arrêt (5/16")
Allen Key (5/16")
Clé Allen (5/16")
Wrench (5/16")
Clé (5/16")
Mending Plate
Plaque d'assemblage
Hex Nut (5/16")
Écrou hexagonal (5/16")
Flat Washer (1")
Rondelle plate (1")
x 2
x 2
x 2
x 1
x 8
x 10
x 8
x 14
x 18
x 1
x 1
x 4
x 8
x 4
x2
x2
x2
x2
00:30
00:30
00:30
00:30

Advertisement

loading
