Urban Barn STAUNTON Assembly Instructions

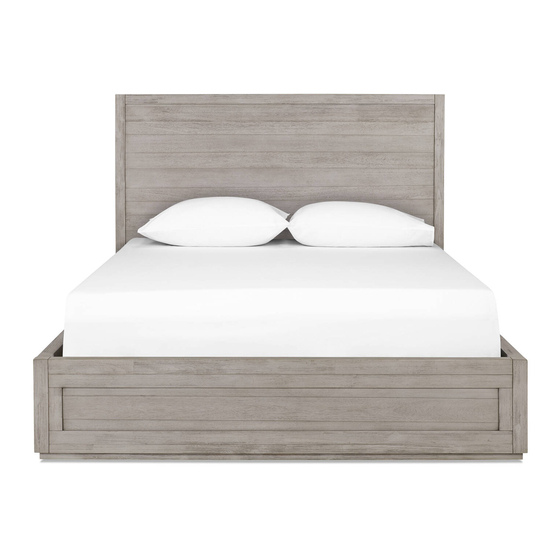

STAUNTON BED / LIT STAUNTON
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D'ASSEMBLAGE
PARTS AND FITTING PACKAGING DETAIL / PIÈCES ET MATÉRIEL
BOX #1 / BOÎTE 1
1 PC
A. HEADBOARD / TÊTE DE LIT
A
FULLY ASSEMBLED / LIT ASSEMBLÉ
STEP 1 / ÉTAPE 1
A
BOX #2 / BOÎTE 2
B. FOOTBOARD / PIED DE LIT
C. SLAT ROLL / LATTES
B
C
D
BOX #3 / BOÎTE 3
D. SIDE RAILS / CÔTÉ DE LIT
1 PC
E. CENTER SUPPORT / SUPPORT CENTRAL
1 SET / 1 ENSEMBLE
F. SUPPORT LEG / PATTE DE SOUTIEN
D
HARDWARE PACKED IN BOX #2
MATÉRIEL INCLUS DANS LA BOÎTE 2
Description
No.
ALLEN HEAD BOLT (8x55mm)
1
BOULON ALLEN (8x55mm)
LOCK WASHER (M9)
2
RONDELLE DE BLOCAGE (M9)
FLAT WASHER (M8)
3
RONDELLE PLATE (M8)
ALLEN KEY
4
CLÉ ALLEN
WOOD SCREW (4x25mm)
5
VIS À BOIS (4x25mm)
B
2 PCS
1 PC
3 PCS
E
F
00:30
Not provided / Non fourni
3
1
2
4
Qty
Qté
8
8
8
1
6
