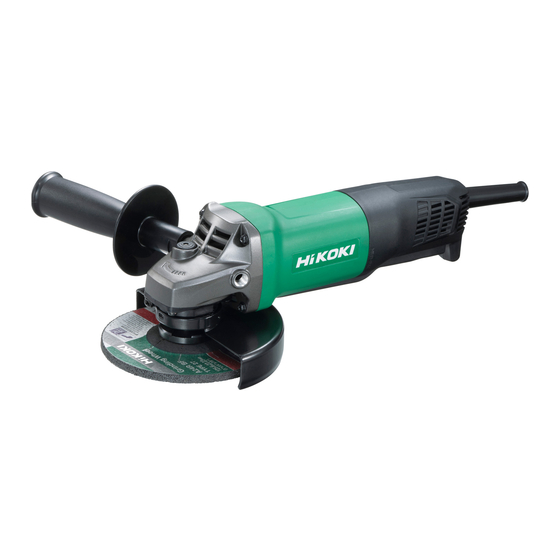

- Page 1 G 10SQ2 ∙ G 12SQ2 ∙ G 13SQ2 Handling instructions 使用說明書 Hướng dẫn sử dụng คู ม ื อ การใช ง าน Petunjuk pemakaian Instrucciones de manejo...
- Page 2 English Carrying power tools with your fi nger on the switch GENERAL POWER TOOL SAFETY or energising power tools that have the switch on WARNINGS invites accidents. d) Remove any adjusting key or wrench before WARNING turning the power tool on. Read all safety warnings and all instructions.
- Page 3 English k) Position the cord clear of the spinning accessory. SAFETY WARNINGS COMMON FOR If you lose control, the cord may be cut or snagged and your GRINDING OR ABRASIVE CUTTING- hand or arm may be pulled into the spinning accessory. l) Never lay the power tool down until the accessory OFF OPERATIONS has come to a complete stop.
- Page 4 English b) The grinding surface of centre depressed wheels GENERAL SAFETY INSTRUCTIONS must be mounted below the plane of the guard lip. FOR GRINDERS An improperly mounted wheel that projects through the plane of the guard lip cannot be adequately protected. –...
- Page 5 English 7. The wheel continues to rotate after the tool is switched off . APPLICATIONS After switching off the machine, do not put it down until the depressed center wheel has come to a complete stop. Apart ○ Removal of casting fi n and fi nishing of various types of from avoiding serious accidents, this precaution will reduce steel, bronze and aluminum materials and castings.
- Page 6 English NOTE When work has been fi nished, blow air containing no moisture from the tail cover air hole with the use of an air gun, etc., while running the motor without any load applied. This is eff ective in removing any dirt and dust that has accumulated.
- Page 7 中國語 b) 使用個人防護裝備，經常配戴安全眼鏡。 一般安全規則 配戴防塵口罩、防滑安全鞋、硬帽等防護裝 備，或在適當情況下使用聽覺防護，可減少人 警告 員傷害。 閱讀所有安全警告說明 c) 防止意外啟動。在連接電源及 或電池組、拿 未遵守警告與說明可能導致電擊、火災及 或其他 起或攜帶工具前，請確認開關是在「off」 （關 嚴重傷害。 閉）的位置。 以手指放在開關握持電動工具，或在電動工具 請妥善保存所有警告與說明，以供未來參考之用。 的開關於“on”的狀況下插上插頭，都會導致 意外發生。 「電動工具」一詞在警告中，係指電源操作（有線） d) 在將電動工具啟動前，先卸下任何調整用鑰匙 之電動工具或電池操作（無線）之電動工具。 或扳手。 扳手或鑰匙遺留在電動工具的轉動部位時，可 1) 工作場所安全 能導致人員傷害。 a) 保持工作場所清潔及明亮。 e) 身體勿過度伸張，任何時間要保持站穩及平 雜亂或昏暗的區域容易發生意外。 衡。 b) 勿在易產生爆炸之環境中操作，譬如有易燃液 以便在不預期的狀態下，能對電動工具有較好 體、瓦斯或粉塵存在之處。...
- Page 8 中國語 g) 按照說明書使用電動工具、配件及刀具時，必 h) 戴上防護用品。根據適用情況，使用面罩、安全 須考量工作條件及所執行之工作。 護目鏡或安全眼鏡。適用時，戴上防塵面具、聽 若未依照這些使用說明操作電動工具時，可能 力保護器、手套和能擋小磨料或工件碎片的工作 造成相關之危害情況。 圍裙。 眼防護罩必須擋住各種操作產生的飛屑。防塵面 5) 維修 具或口罩必須能過濾操作產生的顆粒。長期暴露 a) 讓你的電動工具由合格修理人員僅使用相同的 在高強度雜訊中會引起失聰。 維修零件更換。 i) 讓旁觀者與工作區域保持一安全距離。任何進入 如此可確保電動工具的安全得以維持。 工作區域的人必須戴上防護用品。 注意事項 工件或破損附件的碎片可能會飛出並引起緊靠著 不可讓孩童和體弱人士靠近工作場所。 操作區域的旁觀者的傷害。 應將不使用的工具存放在孩童和體弱人士伸手不及 j) 進行操作時若切割配件可能接觸到暗線或其自身 的地方。 的電線，請握著電動工具的絕緣手柄表面。 接觸到「通電」電線的切割配件可能使電動工具 砂磨或砂磨切割操作的通用 的金屬零件「通電」 ，而造成操作人員觸電。 k) 使軟線遠離旋轉的附件。 安全警告 如果控制不當，軟線可能被切斷或纏繞，並使得 你的手或手臂可能被捲入旋轉附件中。...
- Page 9 中國語 c) 當砂輪被卡住或無論任何原因而中斷切割時，關 b) 絕不能將手靠近旋轉附件。 掉電動工具並握住工具不要動，直到砂輪完全停 附件可能會反彈碰到手。 止。決不要試圖當砂輪仍然運轉時使切割砂輪脫 c) 不要站在發生反彈時電動工具可能移動到的地 離切割，否則會發生反彈。 方。 調查並採取校正措施以消除砂輪卡住的原因。 反彈將在纏繞點驅使工具逆砂輪運動方向運動。 d) 不能在工件上重新起動切割操作。讓砂輪達到全 d) 當在尖角、銳邊等處作業時要特別小心。避免附 速後再小心地重新進入切割。 件的彈跳和纏繞。 如果電動工具在工件上重新起動，砂輪可能會卡 尖角、銳邊和彈跳具有纏繞旋轉附件的趨勢並引 住、爬出或反彈。 起反彈的失控。 e) 支撐面板或過大工件，使砂輪受夾住或產生反衝 e) 不要附裝上鋸鏈、木雕刀片或帶齒鋸片。 作用力的風險降到最低。 這些鋸片會產生頻繁的反彈和失控。 大工件由於其自身重量，容易趨於下陷。支撐座 對磨削和砂磨切割操作的專 必須置於工件下方的砂輪兩側，靠近鋸切路徑與 工件邊緣。 用安全警告 f) 在進行牆壁或其他隱蔽區域之局部鋸切時請格外 小心。 a) 只使用所推薦的砂輪型號和為選用砂輪專門設計 凸出的砂輪可能會鋸切到瓦斯管、水管、電線或...
- Page 10 中國語 — 始終採用視力和聽力保護。必須使用其他個人保 轉速 護裝置，如口罩、手套、頭盔和圍裙等。 /min 每分鐘轉數或往復數 — 在切斷本電動工具的電源之後，砂輪仍會繼續旋 砂輪外徑 轉一段時間，請注意此事項。 輪孔直徑 砂輪厚度 附加安全警告 圓周速度 1. 確認所使用的電源與工具銘牌上標示的規格是否 重量（僅限於本體） 相符。 2. 確認電源開關是否切斷。若電源開關接通，則插 開關ON 頭插入電源插座時電動工具將出其不意地立刻轉 動，從而招致嚴重事故。 開關OFF 3. 若作業場所移到離開電源的地點，應使用容易足 夠、鎧裝合適的延伸線纜，並且要盡可能地短些。 將主電源插頭從插座拔出 4. 確認要使用的中央凹陷砂輪是正確類型，無裂縫 或表面缺陷。同時也要確保中央凹陷砂輪安裝妥 警告 當，砂輪螺母已牢固擰緊。 若吸墨紙與磨俱產品同捆時，務必使用吸墨紙， 2類工具 並在需要時使用。 5. 確認鎖定銷被解除鎖定。可在打開電源開關之前 通過撳兩、三次鎖定銷進行檢查。 標...
- Page 11 中國語 安裝和操作 動作 圖表 頁數 安裝並調整輪罩 固定側柄 組裝盤型研磨輪 組裝切割輪和輪罩* 組裝金剛石輪和輪罩* 開關操作 研磨角度和研磨方法 選擇附件 ─ *1 選購件 維護和檢查 1. 檢查中央凹陷砂輪 檢查中央凹陷砂輪確無破裂和表面缺隱。 2. 檢查安裝螺釘 要經常檢查安裝螺釘是否緊固妥善。若發現螺釘 鬆了，應立即重新扭緊，否則會導致嚴重的事 故。 3. 檢查碳刷 為了保證長期安全操作和防止觸電，必須僅由經 授權的HiKOKI維修中心檢查和更換碳刷。 4. 更換電源線 需要替換電線時，請聯絡 HiKOKI 授權服務中心， 由服務人員進行替換，以策安全。 5. 電動機的維護 警告 使用空氣槍等從尾蓋通氣孔吹氣時，請全程 配戴護目鏡和防塵口罩。 若未遵守此項規定，可能會導致噴出的灰塵...
- Page 15 /min...
- Page 17 Tiếng Việt b) Sử dụng thiết bị bảo vệ cá nhân. Luôn luôn đeo CÁC NGUYÊN TẮC AN TOÀN CHUNG kính bảo vệ mắt. Thiết bị bảo vệ như mặt nạ ngăn bụi, giày an toàn chống trượt, nón bảo hộ lao động, hoặc thiết bị CẢNH BÁO! bảo vệ...
- Page 18 Tiếng Việt 5) Bảo dưỡng phát sinh từ quá trình vận hành. Tiếp xúc lâu với tiếng a) Đem dụng cụ điện của bạn đến thợ sửa chữa ồn ở cường độ cao có thể gây mất thính lực. chuyên nghiệp để bảo dưỡng, chỉ sử dụng các i) Giữ...
- Page 19 Tiếng Việt c) Khi bánh mài bị kẹt hoặc khi ngừng cắt vì lý do nào Lực giật lùi sẽ đẩy dụng cụ theo hướng ngược với đó, hãy ngắt điện dụng cụ và giữ máy đứng yên hướng chuyển động của bánh mài tại điểm bị kẹt. đến khi bánh mài ngừng hoàn toàn.
- Page 20 Tiếng Việt – Luôn đeo bảo vệ mắt và tai. Phải mang các thiết bị bảo Độ dày của bánh mài hộ cá nhân như mặt nạ chống bụi, găng tay, mũ bảo hiểm và tấm chắn; Tốc độ biên –...
- Page 21 Tiếng Việt BẢ O DƯỠ NG VÀ KIỂ M TRA 1. Kiểm tra bánh mài lõm giữa Đảm bảo rằng bánh mài lõm giữa không bị rạn nứt hoặc có tỳ vết trên bề mặt. 2. Kiểm tra các đinh ốc đã lắp Thường xuyên kiểm tra tất cả...
- Page 22 ไทย b) ใช อ ุ ป กรณ ป อ งกั น ส ว นบุ ค คล สวมแว น ตาป อ งกั น เสมอ กฎความปลอดภั ย โดยทั ่ ว ไป อุ ป กรณ ป อ งกั น เช น หน า กากกั น ฝุ น รองเท า กั น ลื ่ น หมวกนิ ร ภั ย คํ...
- Page 23 ไทย 5) การซ อ มบํ า รุ ง h) ใช อ ุ ป กรณ ป อ งกั น ภั ย ส ว นบุ ค คล อาจขึ ้ น กั บ ลั ก ษณะงาน a) ให ช า งซ อ มที ่ ช ํ า นาญเป น ผู ซ อ ม และเปลี ่ ย นอะไหล ท ี ่ เ ป น ของแท แต...
- Page 24 ไทย คํ า เตื อ นความปลอดภั ย เพิ ่ ม เติ ม เฉพาะสํ า หรั บ งานเจี ย ร แรงผลั ก เป น ผลของการใช เ ครื ่ อ งมื อ ไฟฟ า อย า งไม ถ ู ก ต อ งตามลํ า ดั บ และ/หรื...
- Page 25 ไทย – เมื ่ อ ใช ล อ ตั ด และขั ด ถู ให แ น ใ จว า ได น ํ า ตั ว ป อ งกั น ล อ ที ่ เ ป น อุ ป กรณ สั...
- Page 26 ไทย 5. การบํ า รุ ง รั ก ษามอเตอร รใช ง า กา น คํ า เตื อ น กํ า จั ด ตะกรั น หล อ และตกแต ง ผิ ว ของวั ส ดุ เ หล็ ก ทองเหลื อ งและ ◯...
- Page 27 Bahasa Indonesia 3) Keselamatan pribadi PERINGATAN UMUM KESELAMATAN a) Tetaplah waspada, lihat apa yang Anda kerjakan, PENGGUNAAN PERKAKAS LISTRIK dan gunakan akal sehat saat mengoperasikan perkakas listrik. PERINGATAN Jangan gunakan perkakas listrik saat Anda lelah Bacalah semua peringatan keselamatan dan semua atau di bawah pengaruh obat-obatan, alkohol, petunjuk.
- Page 28 Bahasa Indonesia Perkakas listrik berbahaya jika berada di tangan Aksesoris yang tidak pas dengan alat pemasangan pada pengguna yang tidak terlatih. perkakas daya akan berjalan dengan tidak seimbang, e) Merawat perkakas listrik. Periksa bagian yang bergetar berlebihan dan dapat kehilangan kontrol. tidak selaras atau macet, komponen yang g) Jangan menggunakan aksesoris yang rusak.
- Page 29 Bahasa Indonesia c) Pengaman harus terpasang dengan aman pada BANTINGAN DAN PERINGATAN perkakas daya dan diposisikan untuk keselamatan TERKAIT yang maksimal, sehingga semakin sedikit bagian batu gerinda yang terpaparkan terhadap operator. Bantingan adalah reaksi tiba-tiba pada batu gerinda yang Pengaman ini membantu melindungi operator dari berputar, bantalan penyangga, sikat, atau aksesoris lainnya pecahan batu gerinda, kontak yang tidak sengaja yang terjepit atau tersangkut.
- Page 30 Bahasa Indonesia f) Hati-hati ketika membuat “potongan berongga” 4. Pastikan batu gerinda poles digunakan dengan jenis pada tembok atau daerah tak terlihat lainnya. yang benar dan bebas retakan atau cacat permukaan. Batu gerinda yang menonjol dapat memotong pipa gas Juga pastikan bahwa batu gerinda poles telah dipasang atauair, kabel listrik, atau benda-benda lain yang dapat dengan benar dan mur telah dikencangkan.
- Page 31 Bahasa Indonesia 3. Memeriksa sikat karbon Demi keselamatan dan perlindungan dari sengatan Peringatan listrik, pemeriksaan dan penggantian sikat karbon pada alat ini HANYA boleh dilakukan oleh Pusat Service HiKOKI. Perkakas kelas II 4. Mengganti kabel pasokan Jika perlu mengganti kabel pasokan, penggantian harus dilakukan oleh Pusat Layanan Resmi HiKOKI untuk AKSESORI STANDAR menghindari bahaya atas keselamatan.
- Page 32 ﺍﻟﺻﻳﺎﻧﺔ ﻭﺍﻟﻔﺣﺹ (ON) ﻣﻔﺗﺎﺡ ﺍﻟﺗﺷﻐﻳﻝ ﻓﺣﺹ ﺍﻟﻌﺟﻠﺔ ﻣﺿﻐﻭﻁﺔ ﺍﻟﻣﺭﻛﺯ (OFF) ﻣﻔﺗﺎﺡ ﺇﻳﻘﺎﻑ ﺍﻟﺗﺷﻐﻳﻝ ﺗﺄﻛﺩ ﻣﻥ ﺃﻥ ﺍﻟﻌﺟﻠﺔ ﻣﺿﻐﻭﻁﺔ ﺍﻟﻣﺭﻛﺯ ﺧﺎﻟﻳﺔ ﻣﻥ ﺍﻟﺗﺷﻘﻖ ﻭﺍﻟﻌﻳﻭﺏ .ﺍﻟﺳﻁﺣﻳﺔ ﻓﺣﺹ ﻣﺳﺎﻣﻳﺭ ﺍﻟﺗﺛﺑﻳﺕ ﺍﻓﺻﻝ ﻗﺎﺑﺱ ﺍﻟﻣﺄﺧﺫ ﻣﻥ ﺍﻟﻣﻧﻔﺫ ﺍﻟﻛﻬﺭﺑﺎﺋﻲ ﻗﻡ ﺑﺎﻟﻔﺣﺹ ﺍﻟﺩﻭﺭﻱ ﻟﻛﺎﻓﺔ ﻣﺳﺎﻣﻳﺭ ﺍﻟﺗﺛﺑﻳﺕ ﻭﺍﻟﺗﺄﻛﺩ ﻣﻥ ﺇﺣﻛﺎﻡ ﺭﺑﻁﻬﺎ .ﺑﺷﻛﻝ...
- Page 33 ﻳﺩﻋﻡ ﻣﺣﻭﺭ ﺍﻟﻌﺟﻝ ﺍﻟﻣﻧﺎﺳﺏ ﺍﻟﻌﺟﻠﺔ ﻣﻣﺎ ﻳﻘﻠﻝ ﻣﻥ ﻓﺭﺹ ﻛﺳﺭﻫﺎ. ﻗﺩ – ﺗﺄﻛﺩ ﻣﻥ ﺑﻘﺎء ﻓﺗﺣﺎﺕ ﺍﻟﺗﻬﻭﻳﺔ ﻧﻅﻳﻔﺔ ﻋﻧﺩ ﺍﻟﻌﻣﻝ ﻓﻲ ﻅﻝ ﺃﺟﻭﺍء ﻣﻌﺭﺿﺔ ﻟﻸﺗﺭﺑﺔ. ﺇﺫﺍ ﻛﺎﻥ ﺗﻧﻅﻳﻔﻬﺎ ﻣﻥ ﺍﻷﺗﺭﺑﺔ ﺃﻣﺭ ً ﺍ ﻻﺯ ﻣ ً ﺎ، ﺍﻓﺻﻝ ﺃﻭ ﻻ ً ﺍﻷﺩﺍﺓ ﺗﺧﺗﻠﻑ...
- Page 34 .ﺹ( ﻗﻡ ﺑﺗﻧﻅﻳﻑ ﺟﺯء ﺍﻟﺗﻬﻭﻳﺔ ﺑﺄﺩﺍﺓ ﺍﻟﻁﺎﻗﺔ ﺑﺎﺳﺗﻣﺭﺍﺭ ﺗﺣﺫﻳﺭﺍﺕ ﺍﻷﻣﺎﻥ ﺍﻟﺷﺎﺋﻌﺔ ﻟﻌﻣﻠﻳﺎﺕ ﺍﻟﺷﺣﺫ ﺃﻭ ﺍﻟﻘﻁﻊ ﺍﻟﻛﺎﺷﻁﺔ ﺗﺳﺣﺏ ﻣﺭﻭﺣﺔ ﺍﻟﻣﺣﺭﻙ ﺍﻷﺗﺭﺑﺔ ﺩﺍﺧﻠﻪ ﻭﻗﺩ ﺗﺗﺳﺑﺏ ﺯﻳﺎﺩﺓ ﺗﺭﺍﻛﻡ ﺍﻷﺗﺭﺑﺔ .ﻓﻲ ﻣﺧﺎﻁﺭ ﻛﻬﺭﺑﺎﺋﻳﺔ ﺃ( ﺻ ُ ﻣﻣﺕ ﺃﺩﺍﺓ ﺍﻟﻁﺎﻗﺔ ﻫﺫﻩ ﻟﺗﻌﻣﻝ ﻛﺄﺩﺍﺓ ﺷﺣﺫ ﺃﻭ ﻗﻁﻊ. ﻗﻡ ﺑﻘﺭﺍءﺓ ﻛﻝ .ﺽ( ﻻ...
- Page 35 ﺕ( ﻣﻧﻊ ﺍﻟﺗﺷﻐﻳﻝ ﻏﻳﺭ ﺍﻟﻣﻘﺻﻭﺩ. ﺗﺄﻛﺩ ﻣﻥ ﺃﻥ ﺍﻟﻣﻔﺗﺎﺡ ﻓﻲ ﺍﻟﻭﺿﻊ ﺍﻟﺗﺣﺫﻳﺭﺍﺕ ﺍﻟﻌﺎﻣﺔ ﺍﻟﺧﺎﺻﺔ ﺑﺳﻼﻣﺔ ﺍﻟﻌﺩﺓ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﺇﻳﻘﺎﻑ ﺍﻟﺗﺷﻐﻳﻝ ﻗﺑﻝ ﺍﻟﺗﻭﺻﻳﻝ ﺑﻣﺻﺩﺭ ﺍﻟﻁﺎﻗﺔ ﻭ/ﺃﻭ ﺣﺯﻣﺔ .ﺍﻟﺑﻁﺎﺭﻳﺔ، ﻭﺍﻻﻟﺗﻘﺎﻁ ﺃﻭ ﺣﻣﻝ ﺍﻷﺩﺍﺓ ﺗﺣﺫﻳﺭ ﻳﺅﺩﻱ ﺣﻣﻝ ﺍﻟﻌﺩﺩ ﺍﻟﻛﻬﺭﺑﺎﺋﻳﺔ ﻣﻊ ﻭﺟﻭﺩ ﺇﺻﺑﻌﻙ ﻓﻲ ﺍﻟﻣﻔﺗﺎﺡ ﺃﻭ .ﻗﻡ...
- Page 36 Español 3) Seguridad personal ADVERTENCIAS DE SEGURIDAD a) Esté atento, preste atención a lo que hace y GENERAL DE LA HERRAMIENTA utilice el sentido común cuando utilice una herramienta eléctrica. ELÉCTRICA No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, ADVERTENCIA alcohol o medicación.
- Page 37 Español e) Realice el mantenimiento de las herramientas f) El montaje roscado de accesorios debe coincidir eléctricas. Compruebe si las piezas móviles con la rosca del husillo de la amoladora. Para los están mal alineadas o unidas, si hay alguna accesorios instalados por medio de bridas, el pieza rota u otra condición que pudiera afectar al orifi...
- Page 38 Español c) La protección debe colocarse con fi rmeza en el RETROCESO Y ADVERTENCIAS herramienta eléctrica y colocarse para máxima RELACIONADAS seguridad, de forma que se exponga al operario a la cantidad mínima de rueda. El retroceso es una reacción repentina a una rueda giratoria, El protector ayuda a proteger al operario de fragmentos almohadilla de soporte, cepillo u otro accesorio atrapado de rueda rota, de un contacto accidental con la rueda y...
- Page 39 Español 5. Asegúrese de que el pulsador se encuentre desactivado INSTRUCCIONES DE SEGURIDAD pulsándolo dos o tres veces antes de encender la GENERALES PARA AMOLADORAS herramienta eléctrica. 6. Con el fi n de prolongar la vida útil de la máquina y –...
- Page 40 Español MANTENIMIENTO E INSPECCIÓN Advertencia 1. Inspección de la muela de alisado Asegúrese de que la muela de alisado no presente Herramienta de clase II grietas ni defectos superfi ciales. 2. Inspección de los tornillos de montaje Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados.
- Page 41 G10SQ2 G12SQ2 G13SQ2 (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) 900 W 10500 /min 100 mm 115 mm 125 mm 16 mm 22.23 mm 6 mm 72 m/s 80 m/s 1.8 kg 2.0 kg...
- Page 43 G10SQ2 G12SQ2 G13SQ2 Ø16 Ø16 Ø20 Ø20 G10SQ2 G10SQ2 G12SQ2 G13SQ2 G12SQ2 G13SQ2 G10SQ2 G12SQ2 G13SQ2 Ø20 Ø16 G10SQ2 G12SQ2 G13SQ2...
- Page 44 15° – 30°...
- Page 45 G10SQ2 : 370066 G12SQ2 : 338848 G13SQ2 : 338845 G10SQ2 : 320497 G12SQ2, G13SQ2 : 937817Z G10SQ2 : 339578 G12SQ2, G13SQ2 : 339579 G10SQ2 : 313933 G12SQ2, G13SQ2 : 938332Z 318312 G10SQ2 : 302099 G12SQ2 : 332785...
- Page 48 Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan Code No. C99725334 F Printed in China...
