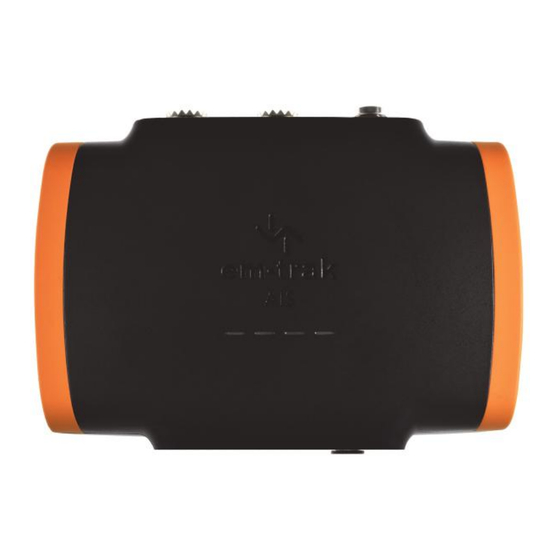

Em-Trak B900 Series User Manual
  1. Manuals
  2. Brands
  3. Em-Trak Manuals
  4. Transceiver
  5. B900 Series
  6. User manual

Em-Trak B900 Series User Manual

Class b ais transceiver
Hide thumbs Also See for B900 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MANUEL D'UTILISATION GAMME B900
Émetteur-récepteur SIA de Classe B
Modèles applicables : B921 / B922 / B923 / B924 / B951 / B952 / B953 / B954

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B900 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Em-Trak B900 Series

Summary of Contents for Em-Trak B900 Series

  • Page 1 MANUEL D'UTILISATION GAMME B900 Émetteur-récepteur SIA de Classe B Modèles applicables : B921 / B922 / B923 / B924 / B951 / B952 / B953 / B954...
  • Page 2 élevées. Si vous rencontrez un problème avec ce produit, n'hésitez pas à contacter votre revendeur ou à nous écrire à l’adresse support@em-trak.com, nous nous ferons un plaisir de vous offrir l'assistance dont vous avez besoin.

  • Page 3: Table Of Contents

    Table des matières Table des matières Avertissements en matière de réglementa- tions4 Mises en garde relatives à la sécurité ........4 Remarques générales..............5 À propos de votre émetteur-récepteur SIA Aperçu ....................10 Gamme de produits B900 ............12 Qu'y a-t-il dans la boîte ? ............14 Assistance et garantie ..............14 Outil de configuration..............15 Installation ............16...
  • Page 4 Table des matières Données statiques et dynamiques du bateau......52 Liste des abréviations.........55 Page 2...
  • Page 5 Liste des illustrations et tableaux Liste des illustrations et tableaux Illustration 1 Aperçu émetteur-récepteur SIA ......10 Illustration 2 Dimensions de l'émetteur-récepteur ..... 11 Illustration 3 Support FLEXI-FIT............11 Tableau 1 Variantes du produit ........... 12 Illustration 4 Éléments inclus avec le produit ....... 14 Illustration 5 Configuration d'installation typique .......

  • Page 6: Avertissements En Matière De Réglementa

    Avertissements en matière de réglementations Avertissements en matière de réglementations Lorsque vous lisez ce manuel, veuillez porter une attention particulière aux mises en garde indiquées à l’aide du symbole de triangle illustré sur la gauche. Ces messages sont importants pour la sécurité, l’installation et l'utilisation du produit.

  • Page 7: Remarques Générales

    Avertissements en matière de réglementations 1.2 Remarques générales 1.2.1 Source de la position Tous les émetteur-récepteurs SIA (système d'identification automatique) maritimes utilisent un système de localisation par satellites, désignés sous le sigle GNSS (pour Géolocalisation et Navigation par un Système de Satellites). Cela inclut le Géo- positionnement par satellite (GPS), le Globalnaya Navigazionnaya Sputnikovaya Sistema (GLONASS), Galileo et BeiDou.
  • Page 8 Avertissements en matière de réglementations mettre celui-ci sous tension. Le système possède un rayon d'Exposition maximale autorisée (EMA) de 1,5 mètres. Ceci a été déterminé en prenant en compte la puissance maximale de l’émetteur-récepteur SIA et en utilisant des antennes avec un gain maximum de 3 dBi.
  • Page 9 Avertissements en matière de réglementations 1.2.6 Directive relative aux équipements radio Le fabricant de ce produit déclare que ce dernier est conforme aux exigences principales et autres stipulations de la Directive relative aux équipements radio 2014/53/UE et porte ainsi le marquage CE. La déclaration de conformité...
  • Page 10 Si vous achetez directement auprès d’em-trak en ligne, nous pouvons configurer le produit pour vous sans coût supplémentaire avant de vous l’envoyer. Si vous l’achetez auprès de l’un de nos revendeurs, ces derniers procèderont eux- même à...
  • Page 11 Avertissements en matière de réglementations 2. Ce dispositif doit accepter toute interférence reçue, notamment les interférences qui peuvent provoquer un fonctionnement indésirable. Cet appareil numérique de Classe B respecte la norme canadienne ICES-003. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

  • Page 12: À Propos De Votre Émetteur-Récepteur Sia

    À propos de votre émetteur-récepteur SIA 2 À propos de votre émetteur-récepteur SIA 2.1 Aperçu Emplacement de l'antenne GPS interne Indicateurs LED Port micro USB Attache d'installation *Antenne GPS Antenne VHF Alimentation NMEA et données 2000 Radio VHF Support Vis de (Applicable à...
  • Page 13 À propos de votre émetteur-récepteur SIA 150 mm 150 mm 43 mm Illustration 2 Dimensions de l'émetteur-récepteur 71 mm 54 mm 61 mm 17 mm Illustration 3 Support FLEXI-FIT Page 11...

  • Page 14: Gamme De Produits B900

    À propos de votre émetteur-récepteur SIA 2.2 Gamme de produits B900 La gamme B900 fournit de multiples options de fonctionnalités. Les variantes sont listées dans le Tableau 1 et les principales fonctionnalités sont détaillées ci-dessous. B921 B922 B923 B924 B951 B952 B953 B954 ...
  • Page 15 À propos de votre émetteur-récepteur SIA 2.2.1 Principales fonctionnalités • Wi-Fi et Bluetooth intégrés afin que vous puissiez vous connecter sans fil à tous vos appareils. S’applique aux B922/B924/B952/B954. • Diviseur d’antenne VHF intégré afin que vous puissiez utiliser votre antenne radio VHF existante. S’applique aux B923/ B924/B953/B954.

  • Page 16: Qu'y A-T-Il Dans La Boîte

    écrite préalable de votre part dans les 48 heures suivant la réception de votre produit em-trak, ou si ce dernier a été utilisé et/ou endommagé, ou si l’emballage est incomplet. Tous les produits em-trak bénéficient de notre garantie mondiale de trois ans.

  • Page 17: Outil De Configuration

    Dans le cas peu probable où vous rencontreriez un problème, veuillez contacter notre service d’assistance à la clientèle (disponible 24 h/24 et 7 j/7) à l’adresse support@em-trak.com pour que l’un de nos experts travaille à vos côtés à la résolution immédiate de votre problème ou organise la réparation ou le...

  • Page 18: Installation

    Si après avoir lu ce manuel, vous avez des doutes sur l’un des aspects du processus d’installation, veuillez contacter votre revendeur ou écrire à l’adresse support@em-trak.com pour obtenir des conseils. Radio VHF Antenne GPS (Applicable aux modèles B923, B924, B953 et B954)
  • Page 19 Installation Outre les éléments fournis, les éléments suivants pourraient être nécessaires pour l'installation : • Antenne et câble VHF - nécessaires pour réception et transmission par votre émetteur-récepteur. Une variante avec diviseur intégré (B923/B924/B953/B954) peut utiliser une antenne VHF intégrée si celle-ci possède les spécifications pour opérer à...

  • Page 20: Antennes

    Installation 3.2 Antennes 3.2.1 Antenne VHF La connexion d’une antenne VHF adaptée sera nécessaire pour que l’émetteur-récepteur puisse recevoir et transmettre. Les variantes émetteur-récepteur (B921/B922/B951/B952) ne possèdent pas de diviseur intégré et nécessiteront l’utilisation d’une antenne VHF dédiée couvrant les canaux SIA à 162 MHz. Les variantes à...
  • Page 21 GPS externe. Nous vous recommandons d’utiliser l’em-TRAK GPS100, disponible à l’achat sur notre site www.em-trak.com. Veuillez prendre note des lignes directrices suivantes lors de l’installation d'une antenne GPS externe.

  • Page 22: Alimentation

    Installation Antenne GPS Illustration 7 Positionnement du connecteur de l'antenne GPS 3.3 Alimentation 3.3.1 Connexion du câble d’alimentation et de données Un câble d'alimentation et de données est fourni avec le produit pour fournir des connexions pour alimentation, deux ports de données NMEA 0183 et le commutateur optionnel de mode silencieux.
  • Page 23 Installation Rouge Alimentation + Noir Alimentation - Vert clair Connexion commutateur Orange Connexion commutateur Marron Transmission + Bleu Transmission - NMEA 0183 Blanc Port 1 Réception + Vert Réception - Violet Transmission + Rose Transmission - NMEA 0183 Port 2 Gris Réception + Jaune...
  • Page 24 Installation Marron Port NMEA 0183 1 TX+ Sortie NMEA 0183 haute vitesse (38 400 bauds) Bleu Port NMEA 0183 1TX- prévue pour le raccordement des Blanc Port NMEA 0183 1 RX+ dispositifs de pointage de Vert Port NMEA 0183 1 RX+ carte Violet Port NMEA 0183 2 TX+...
  • Page 25 Installation 1. Raccordez le fil rouge à la borne positive d'alimentation de 12 V ou de 24 V. 2. Raccordez le fil noir à la borne négative de l'alimentation électrique. Rouge Alimentation + Noir Alimentation - Vert clair Connexion commutateur Orange Connexion commutateur Marron...

  • Page 26: Emplacement Et Réparation De L'émetteur-Récepteur

    Installation 3.4 Emplacement et réparation de l’émetteur- récepteur Veuillez prendre note des lignes directrices suivantes au moment de choisir un emplacement d’installation : • La température ambiante autour de l’émetteur-récepteur doit être maintenue entre -25°C et +55 °C. • L’émetteur-récepteur ne doit pas être situé dans un environnement inflammable ou dangereux, par ex.
  • Page 27 Installation l’Illustration 10 pour plus de détails sur les dimensions de l’émetteur-récepteur. 150 mm 150 mm 43 mm Illustration 10 Émetteur-récepteur SIA dimensions 71 mm 54 mm 61 mm 17 mm Page 25...
  • Page 28 Installation Illustration 11 Support FLEXI-FIT La gamme B900 utilise un système à support simple pour faciliter au maximum l’installation. Utilisez le modèle de support fourni pour trouver la position idéale pour l’émetteur-récepteur puis vissez ou collez (des patchs adhésifs sont également fournis) le support à votre bateau et placez l’émetteur-récepteur dans le support.

  • Page 29: Configuration

    Installation dessus l’attache du support et retirez doucement l’émetteur-récepteur du support. ™ FLEXI-FIT Système de fixation Montage Retrait Illustration 12 Émetteur-récepteur montage 3.5 CONFIGURATION Votre émetteur-récepteur pourra seulement transmettre une fois qu’il aura été configuré avec les données appropriées du bateau. 3.5.1 Première mise sous tension de votre émetteur-récepteur SIA...

  • Page 30: Présentation Du Prosia2

    Méthode 2 : Configuration au moyen de votre PC Illustration 13 Configuration au moyen de votre PC 3.6 Présentation du proSIA2 Vous pouvez télécharger proAIS2 à l’adresse www.em-trak.com/ installation, ce qui vous permettra de configurer votre émetteur- récepteur au moyen d’un PC ou ordinateur portable via connexion USB.
  • Page 31 Installation GPS, voir des informations sur les bateaux à proximité et diagnostiquer les performances de l’émetteur-récepteur. 3.6.1 Installation de proAIS2 1. Téléchargez et décompressez le fichier zip sur votre PC local ou votre ordinateur portable. Pour installation sous Windows, vous devrez ouvrir le dossier ‘en-us’...
  • Page 32 être configuré une fois avec proAIS2. Si, pour quelque raison que ce soit, vous avez besoin de modifier L’ISMM, veuillez contacter votre revendeur ou écrire à support@em-trak.com et fournir le numéro de série du produit, le numéro SMM actuel et le nouveau numéro L’ISMM.
  • Page 33 Installation • Port (par défaut : 5 000) Le mode point d’accès prend en charge l’envoi de flux de données à deux clients simultanément. 3.6.5 Mode station Ce mode permet à votre émetteur-récepteur de se connecter à un réseau existant en tant que client. Les paramètres suivants peuvent être configurés : •...

  • Page 34: Connectivité

    Installation 3.7 Connectivité 3.7.1 Connexion à un réseau NMEA 2000 L’émetteur-récepteur peut être connecté à un réseau NMEA 2000 existant pour fournir des données SIA et de position aux autres appareils connectés tels que des dispositifs de pointage de carte, des instruments, des capteurs, etc.
  • Page 35 Installation Il est possible que d’autres fabricants utilisent des noms différents pour les signaux ; cependant, les lignes directrices suivantes s’appliqueront au moment de la connexion à un autre équipement : • Les signaux positifs devraient être connectés ensembles • Les signaux négatifs devraient être connectés ensembles •...
  • Page 36 Installation Rouge Alimentation + Noir Alimentation - Vert clair Connexion commutateur Orange Connexion commutateur Marron Transmission + NMEA 0183 Bleu Transmission - Port 1 38 400 bauds Blanc Réception + (dispositif de pointage Vert de cartes) Réception - Violet Transmission + Rose Transmission - NMEA 0183...
  • Page 37 Installation 3.7.3 Connexion à votre capteur NMEA 0183 Il est recommandé d’utiliser le port NMEA 0183 2 pour connexion à votre capteur ou équipement compatible NMEA 0183 opérant par défaut à 4 800 bauds. Cela peut être modifié au moyen de proAIS2 si nécessaire.
  • Page 38 Windows (Windows 7 et supérieur). Ceux-ci sont automatiquement installés au moyen des mises à jour Windows ou au moment d’installer proAIS2. Vous pouvez télécharger proAIS2 à l’adresse www.em-trak.com/installation. Les pilotes USB ne sont généralement pas requis pour les systèmes opérationnels Mac OS X.
  • Page 39 IP et le numéro de port. Cela est également affiché dans l’onglet Wi-Fi de proAIS2 et peut être modifié si nécessaire. N’hésitez pas à nous contacter à l’adresse support@em-trak.com si vous avez besoin d’assistance pour la configuration sans fil de votre émetteur-récepteur.

  • Page 40: Fonctionnement

    Fonctionnement 4 Fonctionnement 4.1 Indicateurs LED 4.1.1 Utilisation du émetteur-récepteur SIA Une fois que l’unité est installée, elle est prête à l'utilisation. Sous réserve que les autres bateaux disposant d’émetteur-récepteurs sont à portée de la radio de votre bateau, vous verrez leurs informations apparaître sur les appareils d’affichage que vous avez connectés à...
  • Page 41 Fonctionnement La signification de chaque indicateur LED est indiquée dans le tableau ci-dessous. L’Illustration 19 montre les positions des indicateurs LED sur l’émetteur-récepteur SIA. LED Fonction Indicateur LED vert Indique que l’émetteur-récepteur SiA est configuré et sous tension. Indicateur LED rouge Indique que L’émetteur-récepteur SIA a détecté...

  • Page 42: Mode Silence

    Fonctionnement Indicateur LED ambre Indique que l’émetteur-récepteur SIA n’effectue aucune transmission. Ceci peut être dû à un certain nombre de raisons •Les canaux de radio SIA sont exceptionnellement occupés ; aucun intervalle de transmission n'est donc disponible. •L’unité est en mode silence et après la désactivation du mode silence, l’indicateur LED ambre s’allume jusqu’à...
  • Page 43 Fonctionnement Ne raccordez pas une source d'alimentation à travers des entrées de commutateur car cela pourrait endommager l'émetteur-récepteur. Rouge Alimentation + Noir Alimentation - Vert clair Connexion commutateur Orange Connexion commutateur Marron Transmission + Bleu Transmission - NMEA 0183 Blanc Port 1 Réception + Vert...

  • Page 44: Tableau

    Fonctionnement 4.3 Tableau PGN Les PGN sont utiles pour comprendre les informations détaillées que votre émetteur-récepteur reçoit et transmet sur un réseau NMEA 2000. Les PGN listés dans le Tableau 4 sont pris en charge par l’émetteur-récepteur. Il n'y a pas de champs non utilisés. N°...
  • Page 45 Fonctionnement 127251 Taux de virage entrée 129025 Position, mise à jour sortie rapide 129026 COG & SOG. Mise à jour sortie rapide 129029 Données de position sortie GNSS 129038 Rapport de position sortie VDM/VDO SIA de classe A 129039 Rapport de position sortie VDM/VDO SIA de classe B...
  • Page 46 Fonctionnement 129802 Message binaire de sortie VDM/VDO diffusion de sécurité 129809 Rapport de données sortie VDM/VDO statiques CS SIA de classe B Partie A 129810 Rapport de données sortie VDM/VDO statiques CS SIA de classe B Partie B Tableau 4 Liste de PGN NMEA 2000 Page 44...

  • Page 47: Dépannage

    Dépannage 5 Dépannage Problème Cause possible et solution • Vérifiez que l’alimentation est Aucun correctement reliée. indicateur LED n'est allumé • Vérifiez que l’alimentation est de 12 V ou de 24 V. L’indicateur LED Il y a peut-être un problème avec le système rouge d’erreur d’antenne VHF.
  • Page 48 Dépannage • Vérifiez que l’unité est configuré avec un L’indicateur LED nombre ISMM valide. Vous pouvez vérifier rouge d’erreur cela dans l’onglet configuration de proAIS2 est allumé • Vérifiez que l’antenne GPS donne une position stable. Vous pouvez vérifier cela dans l’onglet de Statut GPS de proAIS2 •...
  • Page 49 • Vérifiez qu’il n’existe aucune source d'interférences à proximité. Tableau 5 Dépannage Si les informations contenues ci-dessus ne rectifient pas le problème, veuillez contacter votre revendeur ou écrire à l’adresse support@em-trak.com pour obtenir une assistance supplémentaire. Page 47...

  • Page 50: Spécifications

    Spécifications 6 Spécifications Paramètre Valeur Dimensions 149 x 118 x 47 mm (Longueur x Largeur x Hauteur) Poids Variantes émetteur-récepteur uniquement 320 g Variantes avec diviseur 345 g Tension d’entrée DC 12 - 24V (9,6 - 31,2 V maximum) Consommation Variantes émetteur-récepteur (B921/B922/ électrique B951/B952): 170 mA / 1,6 W à...
  • Page 51 Spécifications Connecteurs Connecteur d'antenne VHF (SO-239) Connecteur radio VHF (SO-239) - seulement applicable aux variantes avec diviseur (B923/B924/B953/B954) Connecteur d'antenne GPS externe (TNC) Connecteur NMEA 2000 (Micro-C) Alimentation/NMEA 0183/mode silence (12 voies) Connecteur micro-USB Émetteur- Émetteur-récepteur x 1 récepteur VHF Récepteur x 2 (Temps des récepteurs partagé...
  • Page 52 Spécifications Débit binaire 9 600 b/s ± 50 ppm (GMSK) 1 200 b/s ± 30 ppm (FSK) Performances du Sensibilité supérieure à -107 dBm à 20 % PER récepteur Dans le même canal 10 dB Canal adjacent 70 dB IMD 65 dB Blocage 86 dB Caractéristiques Résistant à...

  • Page 53: À Propos Du Sia

    À propos du SIA 7 À propos du SIA Le système d'identification automatique maritime (SIA) est un système de rapport d'informations de bateau et de localisation. Il permet aux bateaux équipes d'un système SIA de partager de manière automatique et dynamique des informations et de mettre à jour régulièrement leur position, leur vitesse, leur route et les autres informations telles que l’identité...
  • Page 54 À propos du SIA • Émetteur-récepteurs Aides à la navigation (AàN). Les AàN sont des émetteur-récepteurs installés sur des baliseurs ou autres transporteurs de produits dangereux qui transmettent les données détaillées de leur positionnement aux bateaux environnants. • Récepteurs SIA. Les récepteurs SIA reçoivent généralement des transmissions des émetteur-récepteurs de Classe A, des émetteur-récepteurs de Classe B des AàN et des stations de base SIA mais ne transmettent pas d'informations au sujet du...
  • Page 55 À propos du SIA Dans la plupart des pays, l’utilisation d’un émetteur-récepteur est incluse dans les clauses de licence VHF maritime du bateau. Le bateau sur lequel une unité SIA est installée doit donc posséder une licence radiotéléphonique VHF actuelle qui indique le système SIA utilisé, l’indicatif d’appel du bateau et le numéro d'ISMM.
  • Page 56 À propos du SIA Page 54...
  • Page 57 Liste des abréviations Liste des abréviations Système d'identification automatique Point d’accès (par rapport au WiFi) AtoN Aide à la navigation SIA Déclaration de conformité européenne Route par rapport au fond Commun (électrique) Détection de porteuse Courant Continu DHCP Dynamic Host Configuration Protocol Appel sélectif numérique Commission fédérale des communications Position géographique - Message de latitude/...
  • Page 58 Liste des abréviations ISMM Identification du service maritime mobile NMEA National Marine Electronics Association Numéro de groupe de paramètres Directive relative aux équipements radio Radiofréquence Message minimum de données GPS recommandées Taux de virage Réception Self Organised Vitesse par rapport au fond SOLAS Safety of Life at Sea Message relatif à...
  • Page 60 B900. EM-TRAK se réserve le droit de mettre à jour et de modifier ces spécifications à tout moment et sans préavis.
  • Page 61 B900 SERIES USER MANUAL Class B AIS Transceiver Applicable models: B921 / B922 / B923 / B924 / B951 / B952 / B953 / B954...
  • Page 62 We constantly strive to achieve the highest possible quality standards, should you encounter any problems with this product, please contact your dealer or support@em-trak.com who will be pleased to offer any assistance you require.
  • Page 63 Table of contents Table of contents Regulatory notices ........3 Safety warnings ................3 General notices................3 About your AIS transceiver .......8 Overview ..................8 B900 Product range..............10 What's in the box? ................12 Support and warranty ..............12 Configuration tool.................13 Installation ............14 Summary ..................14 Antennas ..................16 Power ....................18 Location and fixing of the transceiver........21 Configuration .................24...
  • Page 64 List of figures and tables List of figures and tables Figure 1 AIS transceiver overview..........8 Figure 2 Transceiver dimensions ..........9 Figure 3 FLEXI-FIT bracket ............. 9 Table 1 Product variants..............10 Figure 4 Items included with the product ........12 Figure 5 Typical installation configuration ........

  • Page 65: Regulatory Notices

    Regulatory notices Regulatory notices When reading this manual please pay attention to warnings marked with the warning triangle shown on the left. These are important messages for safety, installation and usage of the product. Safety warnings This equipment must be installed in accordance with the instructions provided in this manual.
  • Page 66 Regulatory notices The accuracy of a GPS position fix is variable and is affected by factors such as the antenna positioning, how many satellites are used to determine a position and how long satellite information has been received for. The term GPS will be used in this manual to mean all and any GNSS systems.
  • Page 67 Regulatory notices 1.2.4 Disposal of this product and packaging Please dispose of the AIS transceiver in accordance with the European WEEE Directive or with the applicable local regulations for disposal of electrical equipment. Every effort has been made to ensure the packaging for this product is recyclable.
  • Page 68 AIS with their vessel data. To do so is a violation of the rules of the United States Coast Guard (USCG). This must be done by a competent installer, such as em-trak, an em-trak dealer or competent marine electronics professional. If your transceiver has not been pre-configured for you please refer to your dealer or contact support@em-trak.com for advice on how to have the...
  • Page 69 Regulatory notices In the United States of America, the MMSI and static data must only be entered by a competent installer. The end user of the equipment is not authorised to enter their own vessel data. 1.2.9 Industry Canada notice This device complies with Industry Canada license-exempt RSS standard(s).

  • Page 70: About Your Ais Transceiver

    About your AIS transceiver 2 About your AIS transceiver 2.1 Overview Internal GPS antenna location LED indicators Micro USB port Mounting clip *GPS antenna VHF antenna Power NMEA and data 2000 VHF radio Mounting Locking (Applicable to bracket screw B923, B924, B953 and B954) Figure 1 AIS transceiver overview Page 8...
  • Page 71 About your AIS transceiver 150 mm 150 mm 43 mm Figure 2 Transceiver dimensions 71 mm 54 mm 61 mm 17 mm Figure 3 FLEXI-FIT bracket Page 9...

  • Page 72: B900 Product Range

    About your AIS transceiver 2.2 B900 Product range The B900 Series provides multiple feature options. The variants are listed in Table 1 and the main features are detailed below. B921 B922 B923 B924 B951 B952 B953 B954   ...
  • Page 73 About your AIS transceiver 2.2.1 Main features •Integrated WiFi & Bluetooth so you can connect wirelessly to all your devices. Applicable to B922/B924/B952/B954. •Integrated VHF antenna splitter so you can use your existing VHF radio antenna. Applicable to B923/B924/B953/B954. •Integrated high performance GPS receiver and antenna so that an external GPS antenna is optional.

  • Page 74: What's In The Box

    About your AIS transceiver 2.3 What's in the box? Figure 4 shows the items included with your B900 Series purchase. If any of the items are not present please contact your dealer or support@em-trak.com. Class B AIS transceiver 1 metre...

  • Page 75: Configuration Tool

    Support department (24/7) at support@em-trak.com and one of our experts will work with you to instantly resolve your issue or arrange the repair or replacement of your em-trak product. The warranty is invalidated if the product has been incorrectly used, damaged or tampered.

  • Page 76: Installation

    If after reading this manual you are unsure about any element of the installation process please contact your dealer or support@em-trak.com for advice. VHF radio GPS antenna...
  • Page 77 Installation In addition to the items supplied, the following may also be required for your installation: •VHF antenna and cable - this is required for your transceiver to receive and transmit. A variant with an integrated splitter (B923/B924/B953/B954) can use an existing VHF antenna providing it is specified to operate across the frequency range 156MHz to 162MHz so it will be compatible with both VHF radio (156MHz) and AIS (162MHz).

  • Page 78: Antennas

    Installation 3.2 Antennas 3.2.1 VHF antenna Connection to a suitable VHF antenna will be required for the transceiver to receive and transmit. Transceiver variants (B921/B922/B951/B952) do not have an integrated splitter and will require a dedicated VHF antenna that covers the AIS channels at 162MHz. Integrated splitter variants (B923/B924/B953/B954) will require a VHF antenna covering 156MHz to 162MHz so it will be compatible with both VHF radio (156MHz) and AIS (162MHz).
  • Page 79 If your installation location is deep inside your boat where the GPS antenna will not be able to receive satellite signals you will need an external GPS antenna. We recommend the em-trak GPS100, which is available for purchase from www.em-trak.com.

  • Page 80: Power

    Installation 3.3 Power 3.3.1 Connecting the power and data cable A power and data cable is supplied with the product to provide connections for power, two NMEA 0183 data ports and the optional silent mode switch. The cable has a moulded connector at one end which should be connected to the 12 pin connector on the unit.
  • Page 81 Installation The table below lists the function of each colour coded wire for reference. Wire Description Function colour Power in + Power supply connections Black Power in - Light Switch connection External switch connections Green for silent mode Orange Switch connection Brown NMEA 0183 port 1 TX+ High speed NMEA 0183...
  • Page 82 Installation It is recommended that crimped and soldered lugs are used to connect the AIS transceiver to the power source using a suitable circuit breaker and/or 3A fuse block. The red and black wires as shown in Figure 8 need to be connected as follows: 1.

  • Page 83: Location And Fixing Of The Transceiver

    Installation 3.4 Location and fixing of the transceiver Please note the following guidelines when selecting an installation location: •The ambient temperature around the transceiver should be maintained between -25°C and +55°C. •The transceiver should not be located in a flammable or hazardous atmosphere, such as in an engine room or near to fuel tanks.
  • Page 84 Installation 150 mm 150 mm 43 mm Figure 10 AIS transceiver dimensions 71 mm 54 mm 61 mm 17 mm Figure 11 FLEXI-FIT bracket Page 22...
  • Page 85 Installation The B900 Series uses a simple bracket system to make installation as easy as possible. Use the supplied bracket template to locate the desired position of the transceiver and simply screw or stick (adhesive pads are also supplied) the bracket to your vessel and then click the transceiver into the bracket.

  • Page 86: Configuration

    Installation 3.5 Configuration Your transceiver will only be able to transmit once it has been configured with appropriate vessel data. 3.5.1 Switching on your AIS transceiver for the first time When power is applied to the transceiver for the first time all the status LED indicators will flash briefly, leaving only the amber and red LED indicators illuminated.

  • Page 87: Introduction To Proais2

    Installation 3.6 Introduction to proAIS2 proAIS2 is available for download from www.em-trak.com/ installation and allows you to configure your transceiver using a PC or laptop over USB. This configuration tool can be used to configure your vessel data, check the GPS antenna performance, view details on surrounding vessels, and monitor and diagnose the performance of the transceiver.
  • Page 88 The vessel MMSI can only be configured once using proAIS2. If you need to change the MMSI for any reason, please contact your dealer or support@em-trak.com and provide the product serial number, current MMSI number and new MMSI number. 3.6.3 WiFi configuration using proAIS2 This section applies to WiFi &...
  • Page 89 Installation Access point mode supports data streaming to two clients simultaneously. 3.6.5 Station mode This mode enables your transceiver to connect to an existing network as a client. The following parameters can be configured: • Host name • SSID • Password •...

  • Page 90: Connectivity

    Installation 3.7 Connectivity 3.7.1 Connecting to an NMEA 2000 network The transceiver can be connected to an existing NMEA 2000 network to provide AIS and position data to other connected devices such as chartplotters, instruments, sensors, etc. Connection is made by a Micro-C drop cable to the existing NMEA 2000 network T-piece.
  • Page 91 Installation Other manufacturers may use different signal names, however the following general guidelines will apply when connecting to other equipment: •positive signals should be connected together •negative signals should be connected together •transmit signals should be connected to receive signals and vice versa.
  • Page 92 Installation Power in + Black Power in – Light green Switch connection Orange Switch connection Brown Transmit + Blue Transmit – NMEA 0183 White Port 1 Receive + 38,400baud Green (chart plotter) Receive – Purple Transmit + Pink Transmit – NMEA 0183 Grey Port 2...
  • Page 93 PC or laptop. This item is not supplied but is widely available for purchase. USB drivers will need to be installed for Windows operating systems (Windows 7 and up). These are installed automatically by using either Windows Update or when installing proAIS2. proAIS2 is available for download from www.em-trak.com/installation. Page 31...
  • Page 94 IP address and port number. This is also displayed in the WiFi tab of proAIS2 and can be changed if required. Please contact support@em-trak.com if you require any assistance with the wireless configuration of your transceiver. Page 32...

  • Page 95: Operation

    Operation 4 Operation 4.1 LED indicators 4.1.1 Using the AIS transceiver Once the unit has been configured it is ready for use. Providing other vessels installed with transceivers are within radio range of your vessel you will see their details appear on the display devices that you have connected to your transceiver.
  • Page 96 Blue LED indicator Indicates that silent mode is enabled. Silent mode is a feature of the B900 Series that ceases the transmissions from your own vessel, whilst the reception of other vessel position reports continue. You can activate this using the configuration tools or by activating the toggle switch as detailed in Section 4.2.

  • Page 97: Silent Mode

    Operation 4.2 Silent mode An external switch enables / disables ‘silent mode'. In silent mode the transmission of your own vessel position ceases, whilst the reception of other vessel's AIS position continues. When silent mode is active the blue LED indicator will be illuminated. This is also reflected in the Diagnostics tab of proAIS2.
  • Page 98 Operation Power in + Black Power in – Light green Switch connection Orange Switch connection Brown Transmit + Blue Transmit – NMEA 0183 White Port 1 Receive + Green Receive – Purple Transmit + Pink Transmit – NMEA 0183 Grey Port 2 Receive + Yellow...

  • Page 99: Pgn Table

    Operation 4.3 PGN table PGN’s are useful for understanding the detailed information that your transceiver receives and transmits on an NMEA 2000 network. The PGN’s listed in Table 4 are supported by the transceiver. There are no unused fields. PGN No. Title in NMEA database Usage NMEA 0183...
  • Page 100 Operation 129029 GNSS Position data 129038 AIS Class A Position Report VDM/VDO 129039 AIS Class B Position Report VDM/VDO 129040 AIS Class B Extended Position VDM/VDO Report 129041 AIS AtoN Report VDM/VDO 129793 AIS UTC and Date Report VDM/VDO 129794 AIS Class A Static and Voyage VDM/VDO Related Data...

  • Page 101: Troubleshooting

    Troubleshooting 5 Troubleshooting Issue Possible cause and remedy • Check that the power supply is connected No LED correctly. indicators are illuminated • Check that the power supply is a 12V or 24V supply. The red error There may be a problem with the VHF LED indicator is antenna system.
  • Page 102 Troubleshooting • Check that the unit is configured with a The red 'error' valid MMSI number. This can be confirmed LED indicator is using the Configuration tab in proAIS2 illuminated • Check that the GPS antenna has a stable position fix. This can be confirmed using the GPS Status tab in proAIS2 •...
  • Page 103 • Check that there are no sources of interference nearby Table 5 Troubleshooting If the guidance given above does not rectify the problem you are experiencing, please contact your dealer or support@em-trak.com for further assistance. Page 41...

  • Page 104: Specifications

    Specifications 6 Specifications Parameter Value Dimensions 149 x 118 x 47 mm (L x W x H) Weight Transceiver only variants 320g Transceiver with splitter variants 345g Input voltage DC 12 - 24V (9.6 - 31.2V maximum) Average Transceiver variants (B921/B922/B951/B952): power 170mA / 1.6W at 12VDC consumption...
  • Page 105 Specifications Connectors VHF antenna connector (SO-239) VHF radio connector (SO-239) - only applicable to splitter variants B923/B924/B953/B954 External GPS antenna connector (TNC) NMEA 2000 connector (Micro-C) Power/NMEA 0183/silent mode (12 way) USB micro connector Page 43...
  • Page 106 Specifications Transmitter x 1 Transceiver Receiver x 2 (Receivers time shared between AIS and DSC) Frequency: 156.025 to 162.025 MHz in 25 kHz steps Output Power 33dBm ± 1.5 dB CSTDMA Output Power 37dBm ± 1.5 dB SOTDMA Channel 25kHz Bandwidth Channel Step 25kHz...
  • Page 107 Specifications LED indicators Power, TX status, error, silent mode status Table 6 Specifications Page 45...

  • Page 108: About Ais

    About AIS 7 About AIS The marine Automatic Identification System (AIS) is a location and vessel information reporting system. It allows vessels equipped with AIS to automatically and dynamically share and regularly update their position, speed, course and other information such as vessel identity with similarly equipped vessels.

  • Page 109: Static And Dynamic Vessel Data

    About AIS AtoN’s and AIS base stations but do not transmit any information about the vessel on which they are installed. 7.1 Static and dynamic vessel data There are two categories of information transmitted by a transceiver: static and dynamic data. The vessel's dynamic data, which includes location, speed over ground (SOG) and course over ground (COG), is calculated automatically using the integrated GPS receiver.

  • Page 110: List Of Abbreviations

    List of abbreviations List of abbreviations Automatic Identification System Access Point (Relating to WiFi behaviour) AtoN AIS Aid to Navigation European Declaration of Conformity Course Over Ground Common (electrical) Carrier Sense Direct Current DHCP Dynamic Host Configuration Protocol Digital Selective Calling Federal Communications Committee Geographic position - Latitude/longitude message GLONASS...
  • Page 111 List of abbreviations Parameter Group Number Radio Equipment Directive Radio Frequency Recommended minimum specific GPS data message Rate of Turn Receive Self Organised Speed Over Ground SOLAS Safety of Life at Sea Safety Related Message TDMA Time Division Multiple Access True heading and status message Threaded Neill–Concelman (a type of connector) Threads per Inch...
  • Page 113 The em-trak B900 Series transceivers are an aid to navigation and must not be relied upon to provide accurate navigation information. AIS is not a replacement for vigilant human lookouts and other navigation aids such as RADAR. The performanceof the B900 series may be seriously impaired if not installed as instructed in the user manual, or due to other factors such as weather and or nearby transmitting devices.
