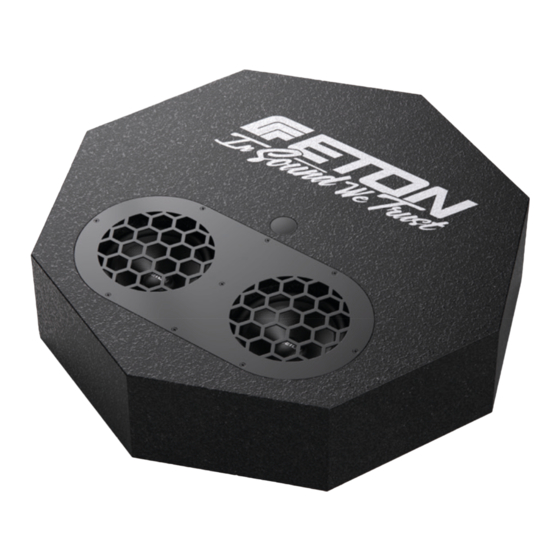

- Page 1 ERSATZRADMULDEN AKTIV-SUBWOOFER SPARE WHEEL ACTIVE-SUBWOOFER RES 5 FLAT RES 5 FLAT EINBAU-ANLEITUNG INSTRUCTION MANUAL...
- Page 2 Wahl dieses ausgezeichneten Produktes. you on the selection of this excellent product. Der ETON Subwoofer garantiert hervorragen- The ETON subwoofer is a guarantee for out- de Leistungen. Die elektrischen, mechani- standing performance. The electrical, mechani- schen und klanglichen Eigenschaften bleiben cal and tonal characteristics will be maintained über die gesamte Lebensdauer des Produk-...
-
Page 3: Safety Instructions
ETON übernimmt keine Verantwortung für ETON accepts no liability for hearing Gehörschäden, körperliche Schäden oder loss, bodily injury or property damage Sachschäden, die aus dem Gebrauch oder as a result of use or misuse of this Missbrauch seiner Produkte entstehen. - Page 4 Verpackung und Inhalt Table of contents Der Subwoofer ist in einem dafür konstruierten The subwoofer is packed into an especially schützenden Karton verpackt. Beschädigen Sie constructed protecting carton. Do not dama- die Verpackung nicht und bewahren Sie diese ge the packing and store it for future use in für die spätere Verwendung im Schadensfalle the case of possible damage.
- Page 5 Vorsichtsmaßregeln Precations – Read first Achtung! Entfernen Sie vor dem Einbau den Caution! Before installation, disconnect the negativen Batteriepol, um Schäden am Gerät, battery negative (-) terminal to prevent da- Feuer bzw. mögliche Verletzungen zu vermei- mage to the unit, fire and/or possible injury. den.
-
Page 6: Vor Dem Einbau
Vor dem Einbau Before Installation Dieser Abschnitt konzentriert sich auf Erwä- This section focuses on some of the vehicle gungen hinsichtlich des Einbaus Ihres neuen considerations for installing your new sub- Subwoofers im Fahrzeug. Vorausplanung woofer. Pre-planning your system layout and Ihres Systemlayouts und der besten Verkabe- best wiring routes will save installation time. - Page 7 Vor dem Einbau Before Installation 7. Vermeiden Sie es, Kabel über scharfe 7. Avoid running wires over or through sharp Kanten zu verlegen. Verwenden Sie Gummi- edges. Use rubber or plastic grommets to oder Plastikringe, um Kabel zu schützen, die protect any wires routed through metal, durch Metall verlegt werden (besonders die especially the firewall.
-
Page 8: Installation And Wiring
Einbau und Verkabelung Installation and wiring Anschlussdiagramm (High-Level Eingang) Wiring diagramm (High-Level Input) red/rot Fuse/Sicherung black/schwarz CHASSIS GROUND/ +12 V Battery / CHASSIS GROUND/ MASSE DER KAROSSERIE +12 V Batterie MASSE DER KAROSSERIE Hi-Level-In white/weiß grey/grau white/weiß grey/grau white-black/weiß-schwarz grey-black/grau-schwarz Bei Anschluss über den High-Level Eingang, With control via the High-Level Inputs, first the sollte zuerst der Adapterkabelsatz mit dem... - Page 9 Einbau und Verkabelung Installation and wiring Anschlussdiagramm (Cinch / RCA Eingang) Wiring diagramm (Low-Level In / RCA Input) red/rot Fuse/Sicherung blue/blau black/schwarz CHASSIS GROUND/ +12 V Battery / CHASSIS GROUND/ REMOTE TURN ON / MASSE DER KAROSSERIE +12 V Batterie MASSE DER KAROSSERIE EINSCHALTPLUS Zum Anschluss des RES FLAT über die Cinch...
-
Page 10: Cable Remote Control
Einbau und Verkabelung Installation and wiring Sichern Sie den Subwoofer mit der mitgeliefer- Securely mount the subwoofer to chass is ten Montageschraube & ggf. Halterings an der with the provided bolt. After the connection,- bestehenden Ersatzradhalterung Ihres Fahr- place in the spare wheel active subwoofer to zeuges. -
Page 11: Technische Daten / Specifications
Technische Daten / Specifications Modell RES 5 FLAT Ausgangsleistung RMS Verstärker 300 W RMS an 2 Ohm 2 Ω Ausgangsimpedanz Trennfrequenz Low-Pass (Aktiv-Version) 40 ~ 100 Hz Kennschalldruck 86 dB Maximale Stromaufnahme 35 A Eingangsempfindlichkeit Low-Level In RCA input 400 mV – 4 V Eingangsempfindlichkeit High-Level In 1 V –... -
Page 12: Certificate Of Conformity
EMC Directive. Manufacturer ETON Car-Audio GmbH Address: Pfaffenweg 21, 89231 Neu-Ulm Trade Mark ETON M/N : RES 5 FLAT Art.-No.: #70.007 Test Standards : DIN EN 50498:2010 DIN EN 50020:2007 + A11:2011 RoHs Guideline 2011/65/EU Neu-Ulm, 17.11.2020 ............... - Page 13 Notizen Notes...
- Page 14 Notizen Notes...
- Page 15 Notizen Notes...
- Page 16 ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt. ETON reserves the rigth to make modifications or improvements to the products illustrated without notice thereof. All rights belong to the respective owners.
