Technische Daten / Specifications
Modell
Maximale Ausgangsleistung
Nennleistung (RMS)
Ausgangsimpedanz
Trennfrequenz
Kennschalldruck
Maximale Stromaufnahme
Eingangsempfindlichkeit 1 %
Betriebsspannung
Abmessungen (BxH)
Gewicht in kg
Pegelfernbedienung
Model
Maximum output power
Rated power (RMS)
Output impedance
Frequency Response
S/N(A)
Maximum Current Consumption
Sensitivity (Distortion level 1%)
Source Voltage
Dimensions (WxH) in mm
Weight in kg
Remote level control
11
RES 11
320 W
200 W
2.2 Ω + 2.2 Ω (Zwei Lautsprecher)
30 ~ 160 Hz
91 dB
10 A
RCA input 82 mV
Speaker input 0.8 V
14.4 V (10 V ~ 16 V)
360 mm x 144,5 mm
7,3 kg
Ja / Kabel
RES 11
320 W
200 W
2.2 Ω + 2.2 Ω (Dual speakers)
30 ~ 160 Hz
91 dB
10 A
RCA input 82 mV
Speaker input 0.8 V
14.4 V (10 V ~ 16 V)
360 mm x 144,5 mm
7,3 kg
Yes / wired

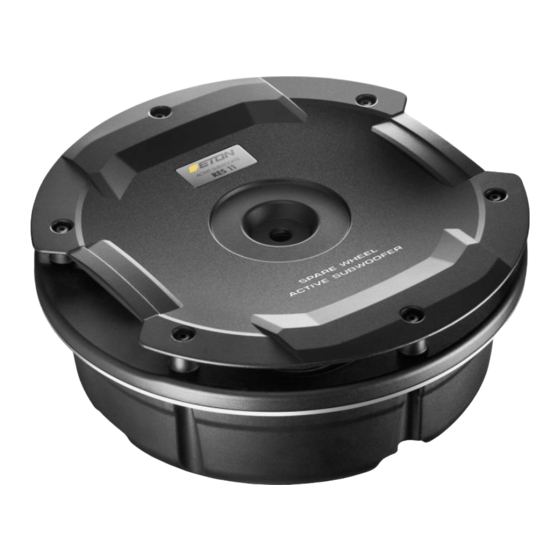

11" ERSATZRADMULDEN
AKTIV SUBWOOFER
11" SPARE WHEEL
ACTIVE SUBWOOFER
RES 11
RES 11
EINBAU-ANLEITUNG
INSTRUCTION MANUAL
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Eton RES 11
Summary of Contents for Eton RES 11
- Page 1 Technische Daten / Specifications Modell RES 11 Maximale Ausgangsleistung 320 W Nennleistung (RMS) 200 W Ausgangsimpedanz 2.2 Ω + 2.2 Ω (Zwei Lautsprecher) Trennfrequenz 30 ~ 160 Hz Kennschalldruck 91 dB Maximale Stromaufnahme 10 A Eingangsempfindlichkeit 1 % RCA input 82 mV Speaker input 0.8 V...
- Page 2 Der ETON Aktivsubwoofer garantiert hervor- The ETON active subwoofer is a guarantee for ben und eingefügt, um Sie über mögliche per- inform you of the potential danger of personal ragende Leistungen. Die elektrischen, me- outstanding performance.
- Page 3 Verpackung und Inhalt Table of contents Vorsichtsmaßregeln Precations – Read first Der Aktivsubwoofer ist in einem dafür konstru- The active subwoofer is packed into an espe- Achtung! Entfernen Sie vor dem Einbau den Caution! Before installation, disconnect the ierten schützenden Karton verpackt. Beschä- cially constructed protecting carton.
-
Page 4: Before Installation
Vor dem Einbau Before Installation Vor dem Einbau Before Installation Dieser Abschnitt konzentriert sich auf Erwä- This section focuses on some of the vehicle 7. Vermeiden Sie es, Kabel über scharfe 7. Avoid running wires over or through sharp gungen hinsichtlich des Einbaus Ihres neuen considerations for installing your new active Kanten zu verlegen. -
Page 5: Installation And Wiring
Radioeinheit Ihres Fahrzeu- color remote wire from the RES 11 to the ve- ges und schließen Sie die Cinchkabel an. Über hicle`s head unit so RES 11 will be turn on and die Remoteleitung wird der Subwoofer aktiviert. off with systems. -
Page 6: Certificate Of Conformity
Einbau und Verkabelung Installation and wiring CE-Konformitätszertifikat Certificate of Conformity Sichern Sie den Subwoofer mit der mitgeliefer- Securely mount the subwoofer to chass is ten Montageschraube & ggf. Halterings an der with the provided bolt. After the connection,- bestehenden Ersatzradhalterung Ihres Fahr- place in the spare wheel active subwoofer to zeuges.
