DLS MB6.2 Manual

DLS PERFORMANCE SPEAKERS
Välkommen
Tack för att du köpt DLS Performance series bilhögtalare.
Dessa högtalare är i första hand tänkta att ersätta fordonens
fabriksmonterade högtalarsystem.
Du kan göra arbetet själv med hjälp av instruktionen om du
känner att du har kunskap och rätt verktyg. Känner du dig det
minsta osäker bör du lämna över jobbet till en fackman.
Installation
Montera högtalaren i dörrsidan eller instrumentbrädan i bilens
originaluttag. Oftast passar de direkt i fordonens originalut-
tag.Om det finns möjlighet så förstärk med en baffel av MDF-
board eller liknande. En montering högt upp på dörrsidan ger
oftast den bästa ljudåtergivningen.
Diskanthögtalarna monteras på instrumentbrädan, i A-stolpen,
eller infällt i dörrsidan. I vissa fall kan tweetern även monteras
i bilens originaluttag. Det är viktigt att högtalaren är ordentligt
fastsatt annars kan ljudet försämras.
Delningsfiltret till bas och diskant är integrerat i den lilla filter-
boxen och kopplas som på skissen nedan.
Nivån på tweeterljudet kan väljas genom att flytta den lilla
bygeln inuti filtret.
Filterinstallation MB6.2
Svart - Gul+
Nivå på diskant-
ljudet:
HI=Hög nivå
LOW= Låg nivå
Väljs med den
lilla bygeln på
kretskortet i filtret
- +
Bilstereo /
förstärkare

Teknisk hjälp
Behöver du teknisk hjälp så vänd dej i första hand till den butik
som sålt produkten. Kan de inte hjälpa dej så går det bra att
kontakta DLS på telefon 031-840060, eller skicka ett e-mail till:
info@dls.se Du kan även hitta mycket information på vår hem-
sida www.dls.seVi reserverar oss för ändringar i specifikationer
och utförande då vi kontinuerligt vidareutvecklar våra produkter.
DLS Svenska AB
40251 Göteborg
Tel: 031-840060
Fax: 031-844021
E-mail: info@dls.se
BRUKSANVISNING
Tweeter / diskant
Röd + Svart -
DLS MB6.2 filterbox
Inkopplingen visar en kanal, den
andra kopplas på samma sätt.
Box 13029
www.dls.se
Installation av tweeter / diskant M25
M25 kan monteras på instru-
mentbrädan med den vinklade
koppen (1) eller infällt i dörrsi-
dan.
Yttre montering:
För vinklad yttre montering: För kabeln genom hålet i bakre
ändan av monteringskoppen. Diskantelementet (2) fästs i kå-
pan genom att passa in i uttagen i plasten och vrida medurs.
Fäst diskanten på instrumentbrädan med hjälp av dubbelhäf-
tande tejp / fästkudde eller skruv.
Infälld montering:
Gör ett hål på 46 mm diame-
ter i dörrsidan. Monteringen är
enklast om dörrsidan lossas så
att monteringen kan ske från
baksidan.
Montera byglarna (4) genom
hålen i kåpan så som de ligger
på bilden. Fäst med medföljan-
de M4 skruv och mutter.
För in kabeln genom hålet i
botten av monteringskoppen
(3). Diskantelementet fästs i
kåpan genom att passa in i ut-
tagen i plasten och vrida med-
urs.
Tekniska data diskant / tweeter M25
Storlek
Nom. effekt (RMS)
Frekvensomfång
Känslighet
Magnet diameter
Monteringsdjup
Monteringshål
Konmaterial

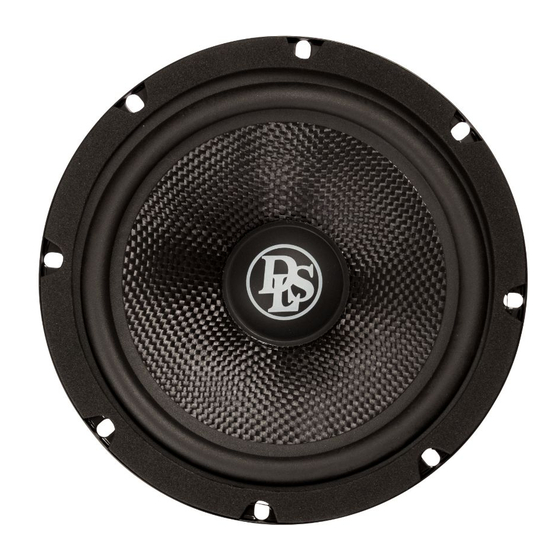

Tekniska data baselement
Impedans
Nom. effekt RMS
Max / peak effekt
Konmaterial
Woofer storlek
Magnetstorlek
Känslighet
Monteringsdjup
Monteringshål
Garantiservice
DLS lämnar två års garanti mot material och fabrikationsfel. Vid
reklamation skall kopia av kvitto eller annat köpbevis bifogas
reparationen.
MB6.2
2-vägs
system
1
2
3
4
25 mm / 1"
50 Watt, 80 Watt max
1,5 kHz-22 kHz
93 dB
30 mm / 1,18" neodymiummagnet
20 mm / 0,8" (infällt montage)
46 mm / 1,81" (infällt montage)
Textilmaterial
DLS MB6.2
4 ohm
80 W
100 W / 200 W
Glasfiber
6,5"(16,5 cm)
90 mm / 3,54"
89 dB
65 mm/2,56"
145 mm / 5,7"
