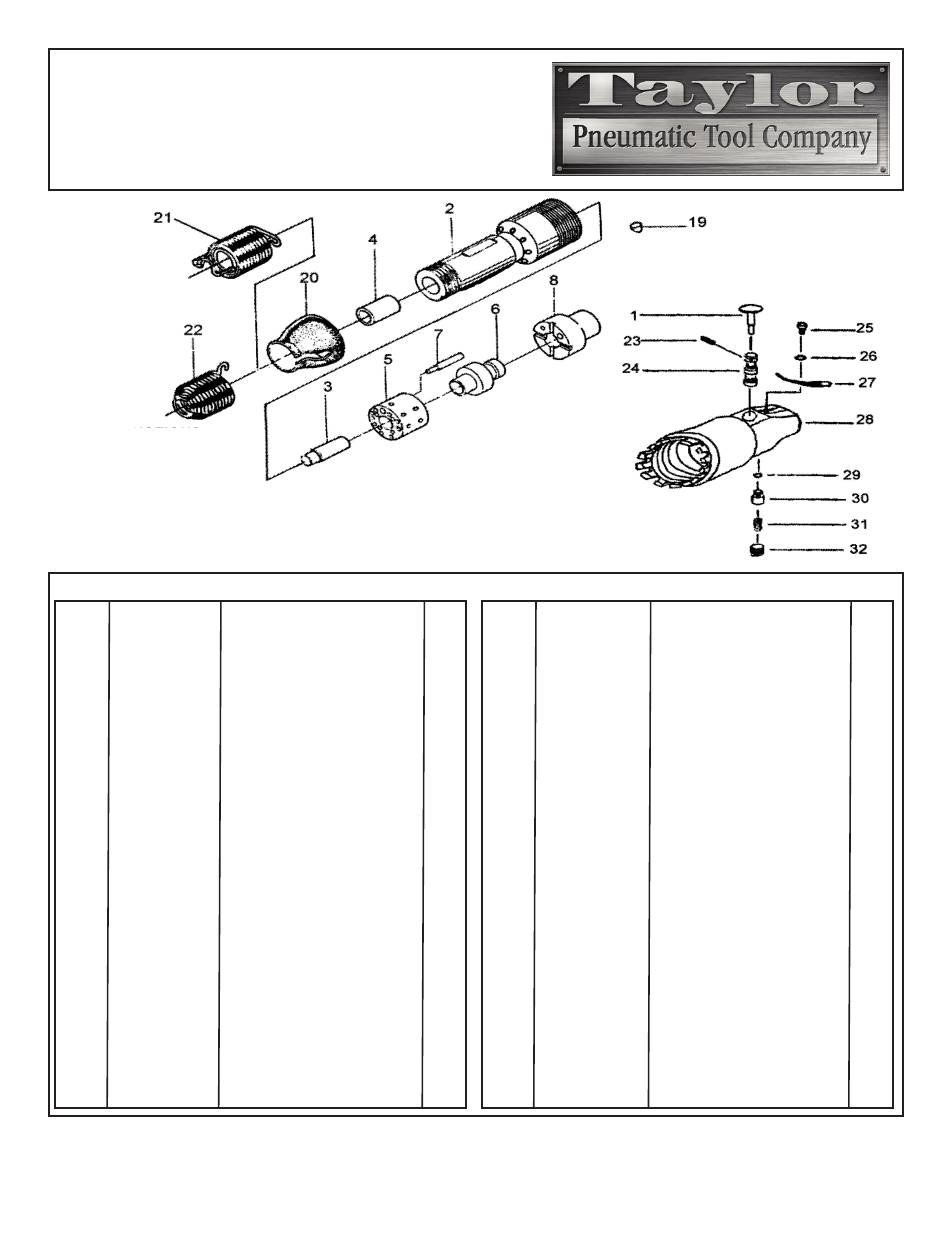

T-2XS
T-3XS
T-4XS
For use with .401 shank rivet sets and chisels

OILING INSTRUCTIONS:

OIL AFTER EACH USE
WITH A FEW DROPS OF
AIRTOOL OIL THROUGH
THE AIR INLET. RUN
FOR 1 SECOND TO COAT
ALL INTERNAL PARTS.
USE 90 PSI MAXIMUM
Ref #
Part #
1
234XS01
2
2X02
2
3X02
2
4X02
3
2X03
3
4
234X04
34X03
5
234X05
6
234X06
7
234X07
8
234X08
19
234X19
20
234X20
505 N. Railroad Ave. (33435)
P.O. Box 1117 (33425)
Boynton Beach, Florida
Aircraft
Riveting
Hammers
When not using this tool, keep it in a clean, dry place.
Grinding dust and metal chips may jam the piston or valves.
Description
Throttle Button
2X Cylinder
3X Cylinder
4X Cylinder
2X Piston
3X,4X Piston
Bushing
Valve Box
Valve
Pin
Valve Seat
Stop Pin
Exhaust Cover
www.taylorpneumatic.com
FOR WARRANTY INFORMATION &
WARRANTY REGISTRATION VISIT
0523TPTC /all rights reserved /COPYRIGHT 2023 / final
Qty.
Ref #
Part #
1
22
T-5210
1
21
T-5120
1
23
234XS23
1
24
234XS24
1
25
234XS25
1
26
234XS26
1
27
234XS27
1
28
234XS28C
1
29
234XS29
1
30
234XS30
1
31
234XS31
1
32
234XS32
1
Description
Beehive Spring
Quick Change Spring
Roll pin
Throttle Bushing
Hex Bolt
Spring Washer
Adjusting Bar
Handle Complete
O-Ring
Valve
Spring
Plug
Ph. (561) 732-1111
Fax (561) 731-4412
Toll Free 800-805-8665
Qty.
1
0pt.
1
1
1
1
1
1
1
1
1
