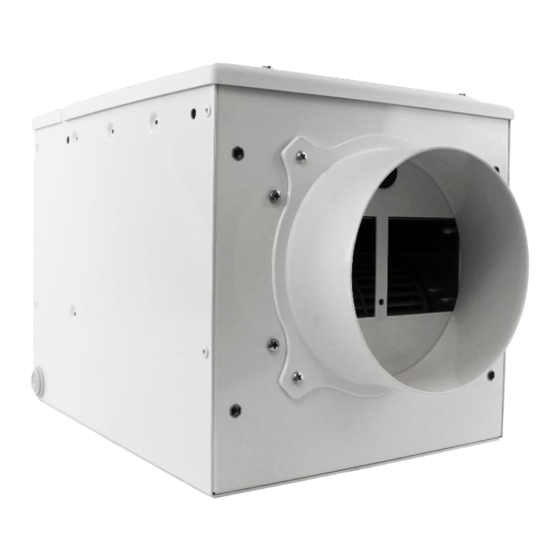

VMI CUBE Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
NOTICE................................... p. 2
MANUAL................................. p. 48
MANUAL................................. p. 94
MANUAL................................. p. 140

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CUBE and is the answer not in the manual?

Questions and answers

Related Manuals for VMI CUBE

Summary of Contents for VMI CUBE

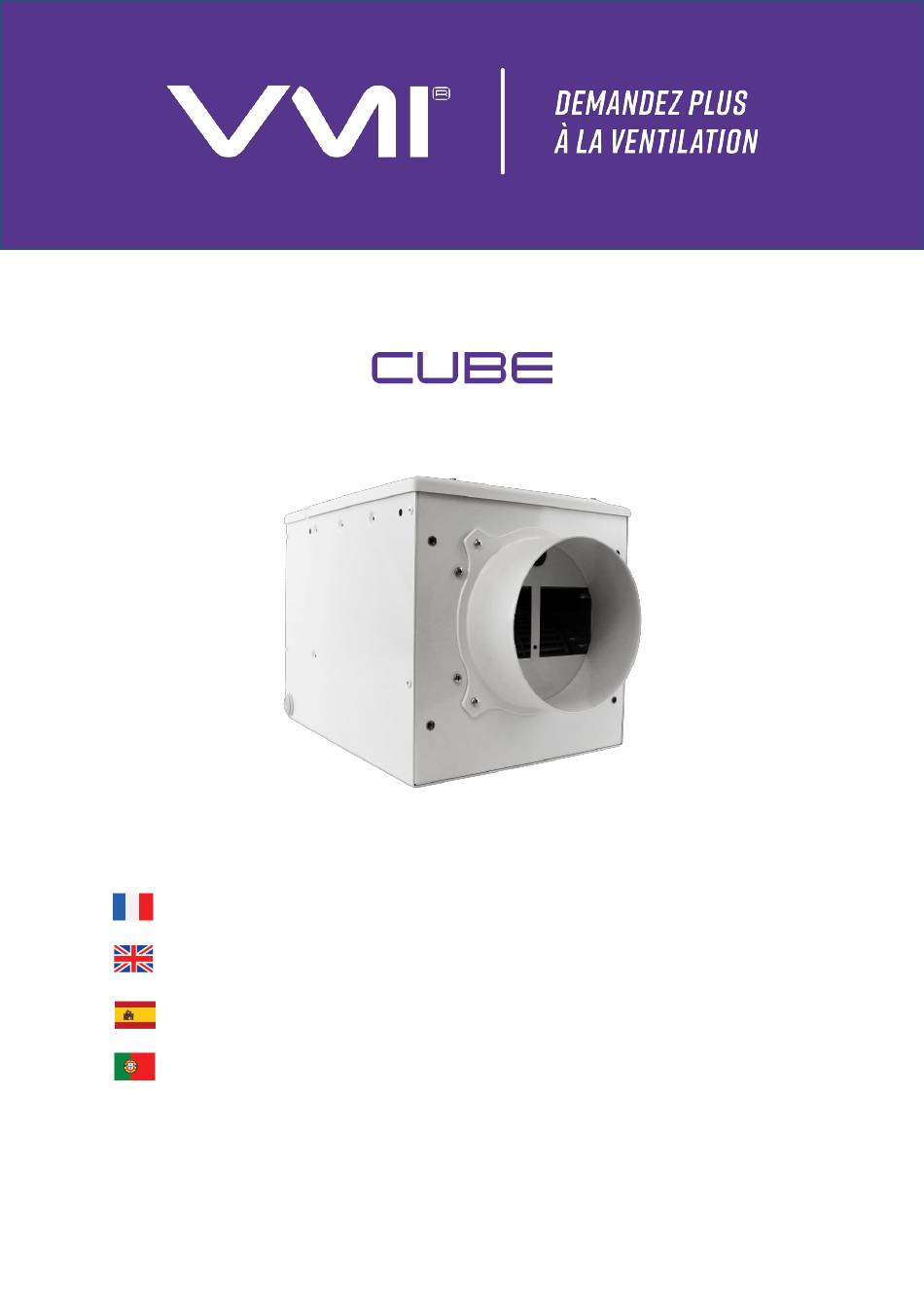

  • Page 1 NOTICE…………………………….. p. 2 MANUAL…………………………… p. 48 MANUAL…………………………… p. 94 MANUAL…………………………… p. 140...
  • Page 2 Informations importantes Cette notice présente l’installation, l’utilisation et l’entretien de la VMI CUBE, gamme VISION’R ® de VMI - VENTILAIRSEC. Certaines opérations nécessitent l’intervention d’un personnel qualifié. En aucun cas elles ne pourront être réalisées par l’utilisateur. Les visuels, photos ou dessins présentés dans cette notice ne sont pas contractuels.

  • Page 3: Table Of Contents

    Caractéristiques techniques ...................... 11 Consommation électrique ......................12 Fiche ErP ............................12 INSTALLATION ......................... 13 Installation du caisson CUBE ..................... 13 Raccordement aéraulique ......................14 Raccordement .......................... 14 Type de réseaux ........................14 Type de prise d’air neuf à utiliser ................... 15 Bouches d’insufflation ......................
  • Page 4 ENTRETIEN ..........................36 Changement de filtre ........................36 Accès au filtre ........................... 36 Validation du changement de filtre sur l’application VMI+ ..........37 Validation du changement de filtre sur l’assistant de pilotage ........38 Changement des piles de l’assistant ..................38...
  • Page 5 Récupération des données de fonctionnement de la VMI ..........39 ® Mettre à jour le logiciel de la VMI .................... 40 ® Nettoyage et contrôle ........................41 Nettoyage ..........................41 Contrôle............................41 ANOMALIES DE FONCTIONNEMENT ..................42 Indications de couleurs de la LED de l’assistant ..............42 Tableau des principales anomalies ..................

  • Page 6: Généralités

    GÉNÉRALITÉS A. Symboles Danger ou Information importante. Risque de dommages corporels et/ou matériels. Réalisable uniquement par un personnel qualifié Réalisable par l’utilisateur B. Généralités Lire attentivement présente notice pour garantir fonctionnement optimal de l’appareil. VENTILAIRSEC décline toute responsabilité en cas de non-respect des consignes données dans la présente notice.

  • Page 7: Utilisation

    Ne rien insérer dans les conduits de ventilation, ne pas obstruer les entrées et sorties d’air. Ne rien poser sur l’appareil. La VMI ® ne doit jamais être éteinte sauf lors des opération d’entretien et de maintenance.

  • Page 8: Entretien Et Maintenance

    D. Entretien et maintenance Couper l’alimentation électrique avant toute opération (hors maintenance réalisable par l’utilisateur définie ci-après) et s’assurer qu’elle ne peut pas être réarmée accidentellement. Seul le changement du filtre de l’appareil, des piles de l’assistant ainsi que l’entretien des entrées et sorties d’air peuvent être réalisés par l’utilisateur, et ce en suivant les consignes de la présente notice.
  • Page 9 Tout appareil électrique doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Les piles de l’assistant doivent également être déposées dans un point de collecte spécifique adapté, en vue de leur recyclage. Déposer le produit dans un point de collecte en vue de son recyclage.

  • Page 10: Description

    5 – Sortie d’air (vers le local) – insufflation 6 – Tiroir technique (carte électronique) *Présentation non contractuelle 1 assistant OPTIONS 1 à plusieurs capteurs d’humidité OPTIONS 1 à plusieurs capteurs de qualité d’air B. Encombrement Modèle CUBE Poids : 8,1 kg Dimensions en millimètres...

  • Page 11: Assistant

    Protection électrique IPX2 Électrique Puissance maxi sans 44 W préchauffage Puissance maxi du 1450 W préchauffage 868.3MHz Protocole radio 1 Assistant +7.08 dBm ERP VMI + 0.37 dBm ERP Communication radio 2400MHz à 2483.5MHz / Protocole radio 2 -2 dBm ERP...

  • Page 12: Consommation Électrique

    D. Consommation électrique Débit (m Pression (Pa) Consommation (W) E. Fiche ErP Toutes les données concernant la conformité de la VMI CUBE à la directive européenne d’éco- ® conception 1253/2014 et d’étiquetage énergétique 1254/2014 sont disponibles sur notre site Internet :...

  • Page 13: Installation

    Utiliser les 4 vis pitons du kit pour fixer les 2 câbles de suspension. Un côté entrée d’air, l’autre côté sortie d’air. Il est nécessaire de prévoir un espace suffisamment important au-dessus du caisson CUBE pour rendre possible le changement du filtre. (Cf. dimensions dans le chapitre DESCRIPTION,...

  • Page 14: Raccordement Aéraulique

    B. Raccordement aéraulique Raccordement Attention à bien respecter le sens de circulation d’air et de raccorder la gaine « amont » venant de la prise d’air extérieur du côté le plus proche du filtre. Type de réseaux Le produit peut être utilisé avec plusieurs types de réseaux : Gaines souples (prévoir une isolation de 50 mm minimum si utilisation en volume non •...

  • Page 15: Type De Prise D'air Neuf À Utiliser

    Type de prise d’air neuf à utiliser Le produit est compatible avec : Terminal de toiture de diamètre 160 mm. • Grille en façade diamètre 160 mm. • Recommandations sur la pose de la prise d’air neuf : Prendre l’air à bonne distance de zones contaminées (cheminée, sortie d’air de •...

  • Page 16: Évacuation De L'air Vicié

    Cette étape ne peut être réalisée que lorsque les autres étapes d’installation sont terminées. Cela évite tout risque électrique lors de la mise en place des différents organes du système. La VMI doit être raccordée sur une ligne dédiée. L’installation comportera, au niveau du ®...

  • Page 17: Installation De L'assistant De Pilotage

    Refermer le couvercle en le glissant dans le sens opposé • de l’ouverture Emplacement de l’assistant L’assistant ne doit pas être installé à plus de 30 m de la VMI et au minimum à 1 m. • ® Certains obstacles peuvent réduire la portée maximale de la communication radio (mur, •...

  • Page 18: Emplacement À Privilégier Dans Un Environnement Domestique Ou Tertiaire

    Emplacement à privilégier dans un environnement domestique ou tertiaire Il est recommandé d’installer le capteur : Au minimum à 1 mètre du sol si le capteur est posé sur un meuble ou une étagère • Au minimum à 1,5 mètres du sol si le capteur est fixé au mur (fixation par vis et chevilles) •...

  • Page 19: Mise En Service

    Pour l’installation de la VMI CUBE, il est nécessaire d’avoir téléchargé au préalable ® l’application VMI+ (disponible sur Google Play Store et App Store) et d’être enregistré sur le portail pro VMI - VENTILAIRSEC. www.portailpro.ventilairsec.com L’accès à l’application VMI+ se fait via votre numéro de téléphone portable, qui a été...
  • Page 20 Si vous ne pouvez pas visualiser le halo, placer le smartphone le plus proche possible de la VMI. Appuyer sur le bouton SCAN de l’application VMI+ et la VMI à configurer est celle dont le nombre est le plus proche de 100.
  • Page 21 Étape 3 Cliquer sur le bouton INSTALLER • Renseigner les paramètres pour poursuivre l’installation. • o La surface à ventiler : doit être comprise entre 25 m 140 m o La hauteur sous plafond : la valeur doit être comprise entre 2 et 4 mètres o Le mode de ventilation : 3 modes sont disponibles : Vitesse basse : correspondant à...
  • Page 22 Renseigner la pièce où est installé l’appareil. • Répéter l’opération pour chaque périphérique • L’installateur peut ajouter des capteurs après installation de la VMI ® . Pour cela, il suffit de se connecter à nouveau à la VMI avec l’application VMI+, puis de sélectionner l’onglet GÉRER LES ®...
  • Page 23 Une fois les éléments renseignés, le bon de garantie est généré automatiquement et adressé à VMI – VENTILAIRSEC ainsi qu’à votre société et au client final (si son adresse mail est renseignée). Une fois ces étapes achevées, la mise en service de la VMI ®...

  • Page 24: Utilisation

    VMI + et/ou ® via l’assistant de pilotage. A. Présentation de l’application VMI+ L’application mobile VMI+ peut être téléchargée via Google Play Store ou App Store. Elle est compatible avec les téléphones équipés : ANDROID 8 et plus récents •...

  • Page 25: Les Différents Menus

    Présentation de l’écran L’arbre symbolise la respiration de la maison. L’arbre s’enfeuille et se défeuille à une vitesse proportionnelle au taux de renouvellement d’air dans la maison, soit le débit de ventilation de la VMI ® . Il vous permet de comprendre réaction...

  • Page 26: Présentation Des Pictogrammes

    Présentation des pictogrammes LES DIFFERENTS MODES DE VENTILATION Pictogrammes Modes Détail Boost du débit de ventilation pendant 30 minutes. Une fois le Boost temps écoulé : retour au mode précédent. Vitesse Mode régulation, la vitesse de la machine évolue en fonction de la haute qualité...

  • Page 27: Activer/Désactiver Le Préchauffage Et Modifier La Température De Préchauffage

    C. Activer/désactiver le préchauffage et modifier la température de préchauffage de la VMI ® Cette opération est réalisable sur l’application VMI+ et sur l’assistant de pilotage. Modifier le préchauffage avec VMI+ Étape 1 : connexion à l’application • Une fois téléchargée, ouvrir l’application mobile VMI+.
  • Page 28 Vous pouvez scanner : o soit le QR code situé à l’intérieur du logement piles de l’assistant o soit le code barre de la VMI ® vous pouvez retrouver sur le côté du caisson ou sur la notice papier présente dans le carton d’emballage de la VMI CUBE.

  • Page 29: Modifier Le Préchauffage Avec L'assistant De Pilotage

    • La température arrête de clignoter pour confirmer qu’elle a bien été prise en compte par • la VMI . Si cette dernière n’est pas celle choisie, cela signifie que le changement n’a pas ® été pris en compte. Il faut donc réitérer l’opération.

  • Page 30: Modifier La Température Maximum De Soufflage

    D. Modifier la température maximum de soufflage Cette fonctionnalité est disponible sur l’application VMI+. Elle permet de définir la température maximale avant déclenchement du débit réduit. Pour accéder à cette fonctionnalité, ouvrir l’application VMI + et appairer votre VMI CUBE à...

  • Page 31: Modifier Le Mode De Ventilation

    E. Modifier le mode de ventilation Cette opération est réalisable sur l’application VMI+ et sur l’assistant de pilotage. Modifier le mode de ventilation avec VMI+ Pour accéder à cette fonctionnalité, ouvrir l’application VMI + et appairer votre VMI ® CUBE à...

  • Page 32: Modifier Le Mode De Ventilation Avec L'assistant De Pilotage

    Ouvrir l’application VMI + et appairer votre VMI CUBE à l’application. Pour cela, se référer au ® paragraphe précédent Modifier le préchauffage avec VMI+ et reproduire l’étape 1 Connexion à l’application, l’étape 2 Appairage ainsi que l’étape 3 Identifiant machine si c’est votre première connexion.

  • Page 33: Activer/Désactiver Les Modes Spéciaux Avec L'assistant De Pilotage

    Le MODE BOOST 30 MIN = boost du débit de ventilation pendant 30 minutes. Une fois le temps écoulé : retour au mode précédent. o Le MODE SURVENTILATION = l’intelligence de la VMI ® augmente automatiquement le débit de ventilation si les conditions extérieures sont favorables.

  • Page 34: Mode Réduit

    VENTILATION le bouton la molette Vous pouvez également désactiver l’intelligence de la VMI (MODE DÉBIT FIXE = annulation du mode régulation.) Pour cela, appuyer 5 fois sur le bouton de validation à la fréquence d’une seconde. Le picto disparait. Pour réactiver l’intelligence, il convient d’appuyer à nouveau 5 fois sur le bouton.
  • Page 35 et reproduire l’étape 1 Connexion à l’application, l’étape 2 Appairage ainsi que l’étape 3 Identifiant machine si c’est votre première connexion. Étape 4 : accès aux plages horaires Sélectionner le bouton PARAMÉTRER • Mettre ACTIVATION DES PLAGES HORAIRES sur ON. •...

  • Page 36: Entretien

    VMI ® CUBE peut également être équipée d’un filtre G4 manchon. Afin de garantir une qualité de l’air optimale et un bon fonctionnement de la VMI ® , il est impératif de changer régulièrement le filtre (au minimum une fois par an).

  • Page 37: Validation Du Changement De Filtre Sur L'application Vmi

    Ouvrir l’application VMI + et appairer votre VMI CUBE à l’application. Pour cela, se référer au ® paragraphe précédent Modifier le préchauffage avec VMI+ et reproduire l’étape 1 Connexion à l’application, l’étape 2 Appairage ainsi que l’étape 3 Identifiant machine si c’est votre première connexion.

  • Page 38: Validation Du Changement De Filtre Sur L'assistant De Pilotage

    Validation du changement de filtre sur l’assistant de pilotage Il convient d’accéder au menu PARAMETRE en appuyant sur le bouton de l’assistant 2 • fois (2 appuis courts) puis en appuyant sur le bouton une troisième fois pendant 3 secondes (1 appui long). Sélectionner le picto filtre avec la molette •...

  • Page 39: Entrées Et Sorties D'air

    Ouvrir l’application VMI + et appairer votre VMI ® CUBE à l’application. Pour cela, se référer au paragraphe précédent Modifier le préchauffage avec VMI+ et reproduire l’étape 1 Connexion à l’application, l’étape 2 Appairage ainsi que l’étape 3 Identifiant machine si c’est votre première connexion.

  • Page 40: Mettre À Jour Le Logiciel De La Vmi

    La mise à jour peut durer quelques minutes. Il convient de ne pas manipuler le smartphone et de rester proche de la VMI ® tout au long du processus. Une fois la mise à jour terminée, la VMI ® va redémarrer.

  • Page 41: Nettoyage Et Contrôle

    Nettoyage du moteur : • o Ouvrir le capot technique et retirer la gaine en sortie de VMI® o Dépoussiérer la roue du ventilateur à l’aide d’une soufflette ou d’un pinceau o Passer un chiffon propre à l’intérieur du caisson Nettoyage de la résistance :...

  • Page 42: Anomalies De Fonctionnement

    » dans la présente notice ou n’apparaît pas dans la présente notice, faire appel à un professionnel. A. Indications de couleurs de la LED de l’assistant L’assistant et la VMI CU BE sont dotés d’un voyant qui change de couleur selon l’état de ®...

  • Page 43: Codes Erreurs Affichés Sur L'assistant

    Problème sur un ou plusieurs capteurs de qualité d’air Problème capteur assistant Problème sonde machine Perte de communication avec la VMI ® Plusieurs pannes ont été détectées Il convient de prendre contact avec votre installateur ou votre mainteneur pour la résolution des pannes.

  • Page 44: Pièces Detachées

    PIÈCES DETACHÉES Réparer Désignation Référence Moto-ventilateur 201.0025 Résistance 207.0020 Gestion Vision’R 201.0021 Light Sonde Vision’R 201.0014 Cube Fusible F1 : type T250V12.5A...

  • Page 45: Garantie - Sav

    B. Durée de la garantie La VMI CUBE VISION’R et son assistant sont garantis 5 ans, à compter de leur date de mise en ® service, justifiée obligatoirement par la fourniture du bon de garantie par un installateur professionnel.
  • Page 46 Toute garantie cesse de plein droit dès lors que le client n’a pas informé VMI – Ventilairsec du vice allégué dans un délai de deux (2) mois francs à partir de sa découverte. Il lui incombe de prouver le jour de cette découverte.

  • Page 47: Déclaration De Conformité

    Le marquage CE est apposé sur le produit – année d’apposition : 2023 Ventilairsec déclare que la VMI CUBE VISION’R est conforme aux tests de continuité de terre et ® de rigidité électrique. Ce produit a fait l’objet d’un test ayant pour but de valider les aspects essentiels de sécurité...
  • Page 48 Important information This manual explains how to install, use and service VMI-Ventilairsec's VMI CUBE, part of the ® VISION’R range. Certain operations must only be carried out by qualified staff. Under no circumstances must these operations be carried out by the user.
  • Page 49 Technical data ..........................57 Power consumption........................58 ErP sheet ............................58 INSTALLATION ......................... 59 Installing the CUBE housing ....................... 59 Air connection ..........................60 Connections ..........................60 Pipe system type ........................60 New air inlet type to be used ....................61 Ventilation openings ........................
  • Page 50 Modifying the maximum supply air temperature ..............76 Modifying the ventilation mode ....................77 Modifying the ventilation mode via the VMI+ application ..........77 Changing the ventilation mode using the control unit ............78 Activating/deactivating special modes: holiday mode, 30-min. boost mode, ventilation boost mode and fixed air flow mode ....................
  • Page 51 How to obtain operating data for the VMI system .............. 85 ® Updating the VMI software ...................... 86 ® Cleaning and checking ........................ 87 Cleaning ............................. 87 Checks ............................87 OPERATING FAULTS ........................ 88 LED colour indications for the control unit ................88 Table of the main faults ......................

  • Page 52: General Information

    GENERAL INFORMATION A. Symbols Danger or Important information. Risk of physical injury and/or damage to equipment. Must only be carried out by qualified staff. Can be carried out by the user. B. General information Read this manual carefully to ensure the optimal performance of the appliance.

  • Page 53: Use

    Do not insert anything in the ventilation ducts and do not obstruct the air inlets and air outlets. Do not place anything on the appliance. The VMI ® unit must never be turned off except during maintenance and servicing operations.

  • Page 54: Servicing And Maintenance

    D. Servicing and maintenance Disconnect the power supply before any works (except for maintenance that can be carried out by the user, as defined below) and make sure that it cannot accidentally be reset. The user may only change the appliance's filter, the control unit batteries and clean the air inlets and outlets, providing they follow the instructions given in this manual.
  • Page 55 All electrical appliances must be taken to a suitable collection point for the recycling of electrical and electronic components. The batteries in the control unit must be taken to a specific recycling collection point for batteries. Take the product to a recycling collection point. The products must not be disposed of with household waste.

  • Page 56: Description

    5 – Air outlet (to premises) – positive ventilation 6 – Electronic plug-in unit (printed circuit board) *Non-contractual drawing. 1 control unit OPTIONS 1 or more humidity sensors OPTIONS 1 or more air quality sensors B. Dimensions CUBE model Weight: 8.1 kg Dimensions in millimetres...

  • Page 57: Control Unit

    Dimensions in millimetres C. Technical data Thermolacquered Aluzinc Housing 10/10, RAL9010 Maintenance cover, filter hatch Construction and electronic plug-in unit of the CUBE module Microwatt with thermal Motor protection Filter size in mm 191*173*51 Air duct connections 2 circular tapping points DIAM 150 Min.

  • Page 58: Power Consumption

    Flow rate (m Pressure (Pa) Consumption (W) E. ErP sheet All data relating to the compliance of the VMI CUBE unit with the European ecodesign ® directive 1253/2014 and energy labelling directive 1254/2014 can be found on our website: https://www.vmi-technologies.co.uk/fiches-erp/...

  • Page 59: Installation

    Use the 4 screw eye bolts in the kit to secure the 2 suspended cables. One on the air inlet side, and the other on the air outlet side. Make sure you leave enough space above the CUBE housing to change the filter. (See dimensions in the DESCRIPTION chapter, Dimensions paragraph)

  • Page 60: Air Connection

    B. Air connection Connections Exterior air inlet Towards the ventilation openings Check the correct direction of air flow and connect the "upstream" duct from the outdoor air inlet to the side closest to the filter. Pipe system type The product can be used with several pipe system types: Flexible ducts (plan for at least 50 mm of insulation if using ducts in an unheated area) •...

  • Page 61: New Air Inlet Type To Be Used

    New air inlet type to be used The product is compatible with: Roof outlet, 160 mm diameter. • Façade grille, 160 mm diameter. • Recommendations for positioning the new air inlet: Draw in air a good distance away from contaminated areas (chimneys, ventilation air •...

  • Page 62: Removing Stale Air

    This step must only be performed when the other installation steps have been completed. This avoids any risk of electric shocks when installing the various parts of the system. The VMI system must be connected to a dedicated line. On the switchboard, the installation ®...

  • Page 63: Installing The Control Unit

    Type of cable: 3 x 1.5 mm² (2-phase + earth conductor) Network: Single phase, 230 VAC, 50 Hz Brown Phase Yellow/Gree Ground Neutral Blue Sealed box D. Installing the control unit Inserting batteries Use your thumbs to slide the hatch on the back of the •...

  • Page 64: Preferred Locations Within A Domestic Or Office Environment

    Preferred locations within a domestic or office environment Sensor installation recommendations: At least 1 metre above the ground if the sensor is placed on furniture or a shelf • At least 1.5 metres above the ground if the sensor is wall-mounted (attached with screws •...

  • Page 65: Commissioning

    Google Play Store and App Store) and registered via the VMI-Ventilairsec pro portal. www.portailpro.ventilairsec.com The VMI+ application can be accessed using your mobile phone number, pre-entered in our pro portal by the administrator handling your company account. The app is compatible with the following telephones: Android 8 and later •...
  • Page 66 PAIR o If you cannot see the halo, place the smartphone as near to the VMI unit as possible. Press the SCAN button on the VMI+ application and the VMI to be configured corresponds to the unit with the number closest to 100.
  • Page 67 Step 3 Click on the INSTALLATION button. • Enter the parameters to continue with the installation • process. o The surface area to be ventilated: must be between 25 m and 140 m o Ceiling height: between 2 and 4 m o Ventilation mode: 3 modes are available: Low speed: 0.36 volume/h Medium speed: 0.45 volume/h...
  • Page 68 Simply log in to the VMI unit again ® ® via the VMI+ app, then select the SENSOR MANAGEMENT tab and follow the procedure described above. Step 6: Select the filter renewal period. Enter a value between 1 and 12 months.
  • Page 69 The end customer's e-mail address must be entered if you wish them to receive the warranty document automatically. Once the information has been entered, the warranty document is generated automatically and is sent to VMI-Ventilairsec, to your company and the end customer (if their email address has been entered). After completing these steps, the VMI ®...

  • Page 70: Use

    VMI+ mobile application and/or via the ® control unit. A. About the VMI+ application The VMI+ mobile application can be downloaded from Google Play Store or App Store. The app is compatible with the following telephone equipment: Android 8 and later •...

  • Page 71: The Menus Available

    Description of the screen display The tree symbolises the house's breathing. The tree grows and sheds leaves at a speed proportional to the air renewal rate in the house or the VMI ® 's ventilation flow rate. It enables you to understand the VMI ®...

  • Page 72: Presentation Of The Pictograms

    Presentation of the pictograms AVAILABLE VENTILATION MODES Pictograms Modes Details Ventilation rate boost for 30 minutes. Once the time is up: returns Boost to the previous mode. Control mode, machine speed varies based on indoor air quality. High speed This data is provided for information only, it cannot be modified. Medium Control mode, machine speed varies based on indoor air quality.

  • Page 73: Activating/Deactivating Preheating And Modifying The Temperature For The Vmi ® Unit

    VMI ® unit This operation can be carried out using the VMI+ application and on the control unit. Changing preheating settings using VMI+ Step 1: Log in to the application Once you have downloaded the VMI+ mobile application, you •...
  • Page 74 Step 3: Machine identifier • Click on the “camera” icon to scan your VMI unit identifier. You ® can scan: o either the QR code located inside the control unit battery recess o or the VMI unit bar code located on the side of the housing or in ®...

  • Page 75: Changing Preheating Settings Using The Control Unit

    • To disable preheating, select the pictogram. • The temperature will stop flashing to confirm that it has been accepted by the VMI ® . If • the latter is not the temperature selected, it means that the control unit has ignored the change.

  • Page 76: Modifying The Maximum Supply Air Temperature

    D. Modifying the maximum supply air temperature This function can be accessed via the VMI+ application. Use this function to define the maximum temperature before the reduced air flow cuts in. To access this function, open the VMI+ application, and pair your VMI CUBE unit with the ®...

  • Page 77: Modifying The Ventilation Mode

    E. Modifying the ventilation mode This operation can be carried out using the VMI+ application and on the control unit. Modifying the ventilation mode via the VMI+ application To access this function, open the VMI+ application, and pair your VMI CUBE unit with the ®...

  • Page 78: Changing The Ventilation Mode Using The Control Unit

    F. Activating/deactivating special modes: holiday mode, 30-min. boost mode, ventilation boost mode and fixed air flow mode This operation can be carried out using the VMI+ application and on the control unit. Activating/deactivating the special modes using VMI+ Open the VMI+ application and pair your VMI ®...

  • Page 79: Activating/Deactivating The Special Modes Using The Control Unit

    (between 1 and 200 days). o BOOST MODE FOR 30 MIN = Ventilation rate boost for 30 minutes. Once the time is up: returns to the previous mode. o VENTILATION BOOST MODE = The smart VMI ® system will automatically increase the ventilation flow if the outdoor conditions are suitable.

  • Page 80: Reduced Mode

    INFORMATION button MODE the dial You can also deactivate the smart VMI system (FIXED AIR FLOW MODE = cancel the control mode). Simply press the confirmation button 5 times, once every second. The pictogram will disappear. To re-enable the smart control unit, press the button 5 times again.
  • Page 81 step 1 Log in to the application, step 2 Pairing and step 3 Machine identifier when logging in for the first time. Step 4: Open time slots Select the CONFIGURATION button • Set ACTIVATING TIME SLOTS to ON. • You can then define the time slots for each day of the week with a preheating •...

  • Page 82: Maintenance

    Refit the filter hatch and secure with the quarter turn screws. • Activate the electricity supply to power up the VMI unit. • ® Confirm the filter change in the VMI+ application or via the control unit. •...

  • Page 83: Confirming A Filter Change Via The Vmi+ Application

    CUBE unit with the application. Refer to the ® previous paragraph Modify preheating settings with VMI+ and repeat step 1 Log in to the application, step 2 Pairing and step 3 Machine identifier when logging in for the first time.

  • Page 84: Confirming The Filter Change Via The Control Unit

    Confirming the filter change via the control unit Access the SETTINGS menu by pressing the button on the control unit twice (press and • release twice) and then by pressing the button again and holding for 3 seconds (press and hold). Select the filter pictogram using the selector.

  • Page 85: How To Obtain Operating Data For The Vmi ® System

    ® CUBE unit with the application. Refer to the previous paragraph Modify preheating settings with VMI+ and repeat step 1 Log in to the application, step 2 Pairing and step 3 Machine identifier when logging in for the first time.

  • Page 86: Updating The Vmi ® Software

    SOFTWARE UPDATE. • CONFIRM the start of the update. • Updates can take a few minutes. Do not handle the smartphone and stay close to the VMI unit ® throughout the process. The VMI unit will restart once the update is completed.

  • Page 87: Cleaning And Checking

    Cleaning the motor: • o Open the equipment hatch and remove the VMI® outlet duct. o Remove the dust from the fan's wheel using a blower or a dry brush. o Wipe the inside of the housing with a clean cloth.

  • Page 88: Operating Faults

    A. LED colour indications for the control unit The VMI CUBE system and the control unit have an indicator that changes colour according to ® the operational status. If the colour is not BLUE or flashes, refer to the table below:...

  • Page 89: Error Codes Displayed On The Control Unit

    Faulty heating resistor Faulty motor Fault with one or more air quality sensors Faulty control unit sensor Faulty machine probe Loss of communications with the VMI ® unit Multiple faults detected Contact your installer or your maintainer to correct these faults.

  • Page 90: Spare Parts

    SPARE PARTS Repair Description Ref. no. Powered fan 201.0025 Resistor 207.0020 Vision’R Light 201.0021 management Vision’R Cube 201.0014 probe F1 fuse : type T250V12.5A...

  • Page 91: Warranty - After-Sales Service

    B. Warranty period The VMI CUBE VISION’R system and its control unit are covered by a 5-year warranty, valid ® from the date of commissioning. This date must be proved in the form of the warranty document issued by a professional installer.
  • Page 92 In particular, VMI–Ventilairsec shall not be held liable for use by the customer of filters and consumables not recommended by VMI–Ventilairsec. In this respect, the customer agrees to only use filters and consumables indicated by VMI–Ventilairsec as being compatible.

  • Page 93: Declaration Of Conformity

    The EC marking is placed on the product - year: 2023 Ventilairsec confirms that the VMI ® CUBE VISION’R unit complies with the ground continuity and dielectric strength tests. A test has been performed on this product to validate the essential safety aspects in accordance with Appendix A of the NF EN60335-1:2012 standard.
  • Page 94 Información importante El presente manual presenta la instalación, el uso y el mantenimiento de la VMI CUBE, gama ® VISION’R, de VMI-Ventilairsec. Determinadas operaciones requieren la intervención de personal cualificado. No podrán ser realizadas en ningún caso por el usuario.
