充电式起子电钻 / 冲击起子电钻

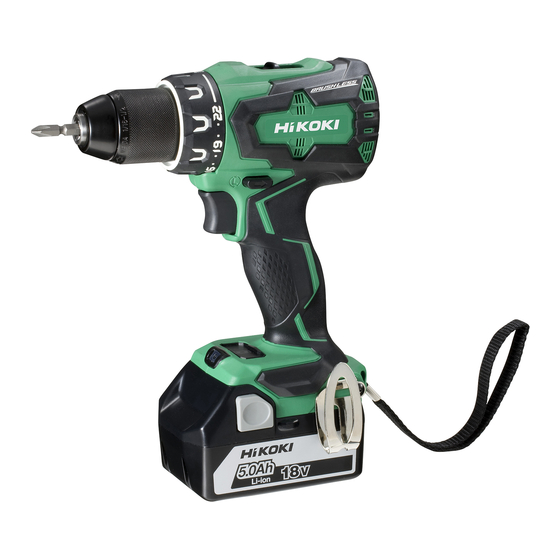

Cordless Driver Drill / Impact Driver Drill
DS 14DBSL
保留备用
Keep for future reference
使用说明书
Handling instructions
DS 18DBSL
•
DS18DBSL
DV 18DBSL
•
DV18DBSL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS 14DBSL and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI DS 14DBSL

Summary of Contents for HIKOKI DS 14DBSL

  • Page 1 充电式起子电钻 / 冲击起子电钻 Cordless Driver Drill / Impact Driver Drill DS 14DBSL DS 18DBSL DV 18DBSL • • DS18DBSL DV18DBSL 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途...............9 充电式起子电钻／冲击起子电钻 电池的拆卸／安装法.........10 安全警告.............4 充电..............10 其它安全警告...........5 作业之前............13 锂离子电池使用注意事项......6 使用方法............13 锂离子电池运输..........7 操作上的注意事项........19 符号...............7 维护和检查.............20 规格...............8 故障排除............21 标准附件.............9 选择附件............22 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...

  • Page 4: 充电式起子电钻／冲击起子电钻安全警告

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！...

  • Page 5: 其它安全警告

    中文 其它安全警告 1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。 钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人 员受伤的危险。 2. 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。 3. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 4. 勿让杂质进入电池连结口内。 5. 切勿拆卸电池与充电器。 6. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 7. 请勿将电池丢入火中。 电池受热将会爆炸。 8. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 9. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 10. 当把钻头装入无键夹盘时，请充分旋紧导套。如果导套没有旋紧，钻头则会 松脱，从而造成伤害。 11. 工具过载时电机可能停止。如发生此种情况，请松开工具开关，并消除造成 过载的原因。 12. 本产品在马达内含有强永磁。请遵守下面有关碎屑粘附在工具上和永磁对电 子设备效应的注意事项。 注意 ○ 请勿将工具放在有金属碎屑的工作台上或工作区域内。 否则碎屑可能会粘附在工具上，导致受伤或故障。 ○...

  • Page 6: 锂离子电池使用注意事项

    中文 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 (螺丝、钉子等) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3.

  • Page 7: 锂离子电池运输

    中文 通风口 警告！ 端子 如果导电异物接触到锂离子电池的端子，电池可 电池盖 能短路，并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以 及导线，如铁线和铜线。 ○ 为防止发生短路，应将电池装入工具中或者 电池 在存放时牢固地插入电池盖，直至看不到通 图 1 风口。(参照图 1) 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 2 至 3 位数 告知运输公司，包装内包含一个锂离子电池，告 知该公司其功率输出并且要按照运输公司的指引 安排运输。 ● 功率输出超过 100 Wh 的锂离子电池被视作 危险物品运输分类并且需要特别申请程序。 ● 对于境外运输，您必须遵守国际法以及输入 国的规章和条例。 图 2 符号...
  • Page 8 中文 规格 电动工具 型式 DS14DBSL DS18DBSL DV18DBSL 电压 14.4 V 18 V 低 0 - 350 /min 0 - 400 /min 空载转速 高 0 - 1500 /min 0 - 1800 /min 低 — 0 - 6000 /min 冲击虑 高 — 0 - 27000 /min 砖块...

  • Page 9: 标准附件

    中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 DS14DBSL DS18DBSL DV18DBSL (2LSGK) (NN) (2LSGK) (NN) (2LSGK) 十字槽头螺丝刀头 (2 号) 充电器 — — (UC18YKSL) — — — — 电池 (BSL1430C) — — — 电池 (BSL1830C) — — 电池盖 — — 箱子 用途...

  • Page 10: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 通风孔 端子 请先紧抓住把手、然后再推压电池插销以拆 电池盖 下电池 (参照图 3 和图 4)。 注意！ 切勿使电池短路。 插销 电池 2. 电池的安装法 插入电池时请注意极性 (参照图 4)。 图 3 插销 把手 电池 按 插入 拉出 图 4 充电 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到 电池 电池 插座。 将充电器插头连接到插座 充电器...
  • Page 11 中文 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前 闪烁 (熄灭 0.5 秒钟) 点亮 连续点亮 充电时 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电完成 闪烁 (熄灭 0.5 秒钟) 指示灯 (红色) 电池过热。无 点亮 1 秒钟，不点亮 0.5 秒钟 法充 (电池冷 过热而等待 闪烁 (熄灭 0.5 秒钟) 却后开始进行...
  • Page 12 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟 (熄灭 0.5 秒钟)。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时 (以 0.2 秒钟的间隔)，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 由于内置的微型计算机需要大约 3 秒钟来确认使用充电器充电的电池已取 出，所以请等待至少 3 秒钟后再将电池重新插入继续充电。如果电池在 3 秒内重新插入，电池可能无法正常充电。 ○ 如果指示灯未以红色闪烁 (每秒一次)，但充电池电源线已连接至电源，表明 充电器的保护电路可能已激活。 拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色 闪烁 (每秒一次)，请将充电器送还至HiKOKI授权服务中心。 ○ 务请在0℃～40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。 电池不能在高于40℃的温度下充电。 最适合于充电的温度是20～25℃。 ○ 请勿使用耗竭了的电池，否则会损坏充电器。...

  • Page 13: 作业之前

    中文 作业之前 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。 使用方法 导套 1. 钻头的安装和拆卸 放松 (1) 安装钻头 左转导套 (从前方看时为逆时针方向) 将其旋松，以打 开无键夹盘上的夹子。 当把起子机钻头等插入无键钻机夹盘后，请紧握环， 同时右转 (从前方看时为顺时针方向) 导套将其旋紧。 (请参照图 6) 旋紧 注 : 图 6 如果导套在作业中变松，应将其旋得再紧一些。 如果导套被旋得过紧，旋紧力则会变大。 (2) 拆卸钻头 左转导套 (从前方看时为逆时针方向) 将其旋松，然后取出钻头等。(请参照 图 6) 注 : ○ 如果导套被旋紧至无键夹盘的夹子打开至最大程度的状态，可能会发生卡嗒 声。这是防止无键夹盘松弛时发出的声音而不是故障。 ○...
  • Page 14 中文 4. 改变转速 请用变速开关来改变转速。请按箭头方向移 动变速开关 (请参照图 8 和图 9)。 低速 如果变速开关被设在“LOW”位置，钻机则低 速旋转 ； 如果变速开关被设在“HIGH”位置， 变速开关 钻机则高速旋转。 图 8 注意！ ○ 当用变速开关改变转速时，应确保电源开关 已被断开。 如果在马达旋转过程中改变速度，则会损坏 高速 齿轮。 ○ 在需要较大的应力进行操作 (下图中所示的操 变速开关 作) 的时候，将变速开关设置为“LOW”。如 果设置为“HIGH”并使用本机，那么可能会 图 9 导致马达烧坏或者过早出现故障。 5. 使用范围和建议 表 4 给出了基于本机机械结构的各种可用工作范围。 表...
  • Page 15 中文 标记 注意！ ○ 离合器转盘不能设在数字“1、4、7……22” 三角标记 之间或点之间 ○ 当离合器转盘位于“22”和钻机标记“ ”之 间时，请勿使用本机，否则会造成损坏。（请 参照图11） 线 <DV18DBSL> (请参照图 12) 图 11 在本机离合器转盘处可以切换起子机、钻机和 冲击钻三种模式。 离合器转盘 (1) 当把本机作为起子机使用时，请将离合器转 标记 弱 盘上的“1、4、7……22”中的某个数字或点 三角标记 与机身外侧上的三角标记对齐。 (2) 当把本机作为钻机来使用时，请将离合器转 盘的钻机标记“ ”与机身外侧上的三角标 记对齐。 (3) 将此电钻用作冲击钻时，把离合器转盘锤子 标记“ ”对准外体上的三角标记。 标记 强 注意！ ○...
  • Page 16 中文 8. 旋紧转矩的调节 (1) 旋紧转矩 旋紧转矩的强度应与螺丝直径相对应。如果转矩过大，螺丝头则会损坏或受 损。务请按螺丝直径来调节离合器转盘的位置。 (2) 旋紧转矩的指示 (请参照第14页的图 10 和第15页的图 12) 螺丝类型及受紧固的材料不同，则旋紧转矩也不同。 本机采用离合器转盘上的数字“1、4、7……22”以及线来指示旋紧转矩。 旋紧转矩在位置“1”时最小，在最大数字处时最大。 (3) 调节旋紧转矩 (请参照第14页的图 10 和第15页的图 12) 转动离合器转盘并使离合器转盘上的数字“1、4、7……22”或点与机身外 侧上的三角标记对齐。 按所需转矩将离合器转盘向小转矩或大转矩方向调节。 9. 开关操作 ○ 压下扳机开关，则本机旋转 ； 松开扳机，则本机停止。 在释放触发器开关的时候，将利用制动装置，立即停止运转。 ○ 钻机的转速可通过改变扳机开关的扣动幅度来控制∶幅度小则速度低，幅度 大则速度高。 10. 在砖块上钻孔 (DV18DBSL) 过度按压力绝不会增加钻孔速度。这不仅会损坏钻头或降低工作效率，同时 也可能缩短钻头的使用寿命。在砖块上钻孔时以 10 - 20 kg 的按压力操作 冲击起子电钻。...
  • Page 17 中文 表 5 离合器 转速选择 (变速开关的位置) 用途 转盘 LOW (低速) HIGH (高速) 的位置 用于直径在 6 mm 以下的 用于直径在 6 mm 以下的 机用螺丝 1 - 22 拧紧 螺丝刀。 螺丝刀。 用于公称直径在 8 mm 以 用于公称直径在 6 mm 以 螺丝 木螺丝 下的螺丝。 下的螺丝。 砖块...
  • Page 18 中文 13. LED 灯使用方法 拔出开关后，LED 灯将自动点亮工具尖头 部分 (图 15)。 开关松开后， LED 灯将会自动关闭 10 秒钟。 开关触发器 LED 灯也具有警示信号功能，在使用期间 点亮。 详情见“15. LED 灯警示信号” 。 注意！ 图 15 ○ 请不要看着灯，让眼睛直接受灯光照射。 如果眼睛持续受灯光照射，会伤害眼睛。 ○ 用一块软布擦去附着在 LED 灯镜头上的任何灰尘或污垢，注意不要刮擦镜 头。 LED 灯镜头上的刮擦会导致亮度降低。 14. 使用挂钩 挂钩用于在工作时将电动工具挂到腰带上。 注意！ ○ 使用挂钩时， 牢固挂好挂钩， 以防意外掉落。 凹槽...

  • Page 19: 操作上的注意事项

    中文 15. LED 灯警示信号 (图 18) 该产品设计出具有保护该工具以及电池的功能。当 拔出开关，如果在操作过程中任何保护功能启动， LED 灯将会如表 7 所描述的进行闪光。当启动任何 保护功能，立即将您的手指从开关上移开并按照正 确步骤所描述的指引进行操作。 图 18 表 7 保护功能 LED 灯显示 正确步骤 如果操作时变速开关为 “高” ， 开启 0.1 秒 / 关闭 0.1 秒 负重过度保护 调节成“低”并继续操作。 解除负担过重原因。 让该工具和电池得到充分冷 开启 0.5 秒 / 关闭 0.5 秒 温度保护...

  • Page 20: 维护和检查

    磨损情况，就应及早磨快或更换工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 清理外部 冲击电钻机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油 或稀释剂，以免塑胶部分溶化。 5. 收藏 冲击电钻机应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长)，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 21: 故障排除

    电池或工具过热 冷却。 无 键 夹 盘 的 夹 盘 直 径 是 安装部分的形状不匹配 1.5 mm 到 13 mm。使用这 钻头 个范围内的钻头。 - 无法安装 联 系 HiKOKI 授 权 服 务 中 - 掉落 无键夹盘的锁已经磨损 心并安排将无键夹盘以旧 换新。 向前 / 向后选择按钮没有按 根据想要的旋转方向将按 无法拔出开关...

  • Page 22: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 产品编号 : 983006 14 V (Li-ion) 18 V (Li-ion) 十字槽头螺丝刀头 (2 号) 电池 电池 UC18YKSL UC18YFSL (14.4 V - 18 V) (14.4 V - 18 V) 充电器 充电器 产品编号 : 337852 产品编号 : 329897 电池盖...

  • Page 23: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........23 CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS ....................26 ADDITIONAL SAFETY WARNINGS ............. 26 CAUTION ON LITHIUM-ION BATTERY ............27 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 29 SYMBOLS ....................29 SPECIFICATIONS ..................
  • Page 24 English Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
  • Page 25 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 26: Cordless Driver Drill / Impact Driver Drill Safety Warnings

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS <DV18DBSL>...

  • Page 27: Caution On Lithium-Ion Battery

    English 11. The motor may stop in the event the tool is overloaded. In this should occur, release the tool’s switch and eliminate the cause of the overload. 12. This product contains a strong permanent magnet in the motor. Observe the following precautions regarding adhering of chips to the tool and the eff...
  • Page 28 English Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock. Do not use an apparently damaged or deformed battery. Do not use the battery in reverse polarity. Do not connect directly to an electrical outlets or car cigarette lighter sockets.

  • Page 29: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the Power Output following precautions. WARNING 2 to 3 digit number Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 30: Specifications

    English SPECIFICATIONS POWER TOOL Model DS14DBSL DS18DBSL DV18DBSL Voltage 14.4 V 18 V 0 – 350 /min 0 – 400 /min No-load speed High 0 – 1500 /min 0 – 1800 /min — 0 – 6000 /min Impact rate High —...

  • Page 31: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DS14DBSL DS18DBSL DV18DBSL (2LSGK) (NN) (2LSGK) (NN) (2LSGK) Plus driver bit (No. 2) — — Charger (UC18YKSL) — —...

  • Page 32: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Ventilation holes Terminals Hold the handle tightly and push the battery latches to remove the battery (see Fig. 3, 4). Battery cover CAUTION Never short-circuit the battery. Latch Battery installation Battery Insert the battery while observing its polarities (see Fig.
  • Page 33 English Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not Before light for 0.5 seconds. (off for Blinks charging 0.5 seconds) While Lights continuously Lights charging Lights for 0.5 seconds. Does not Charging light for 0.5 seconds. (off for Blinks complete 0.5 seconds)
  • Page 34 Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center.

  • Page 35: Prior To Operation

    English ○ Always charge the battery at a temperature of 0°C – 40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature higher than 40°C. The most suitable temperature for charging is that of 20°C – 25°C. ○...
  • Page 36 English Change rotation speed Operate the shift knob to change the rotational speed. Move the shift knob in the direction of the arrow (See Figs. 8 and 9). Low speed When the shift knob is set to “LOW”, the drill rotates at a low speed.
  • Page 37 English CAUTION mark The clutch dial cannot be set between the ○ numbers “1, 4, 7 ... 22” or the dot. Triangle mark Do not use with the clutch dial set at the line ○ between the number “22” and the drill mark “ ”.
  • Page 38 English Tightening torque adjustment Tightening torque Tightening torque should correspond in its intensity to the screw diameter. When too strong torque is used, the screw head may be broken or be injured. Be sure to adjust the clutch dial position according to the screw diameter. Tightening torque indication (See Fig.
  • Page 39 English Table 5 Rotating speed selection (Position of the shift knob) Clutch Dial Position LOW (Low speed) HIGH (High speed) Machine For 6 mm or smaller For 6 mm or smaller 1 – 22 screw diameter screws. diameter screws. Screw tightening For 8 mm or smaller For 6 mm or smaller...
  • Page 40 English 13. How to use the LED light While the switch is pulled, the LED light will automatically light up the tip portion of the tool. (Fig. 15) The LED light will automatically turn off 10 Switch trigger seconds after the switch is released. The LED light also functions as a warning signal that lights up during use.

  • Page 41: Operational Cautions

    English 15. LED light warning signals (Fig. 18) This product features functions that are designed to protect the tool itself as well as the battery. While the switch is pulled, if any of the safeguard functions activate during operation, the LED light will blink as described in Table 7. When any of the safeguard functions are triggered, immediately remove your fi...

  • Page 42: Maintenance And Inspection

    In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 43: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy No remaining battery power Charge the battery.

  • Page 44: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 983006 14.4 V (Li-ion) 18 V (Li-ion) Plus driver bit (No.2) Battery Battery UC18YKSL UC18YFSL (14.4 V - 18 V) (14.4 V - 18 V)
  • Page 48 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99718124 G 发行日期：2018年6月 中国印刷...
