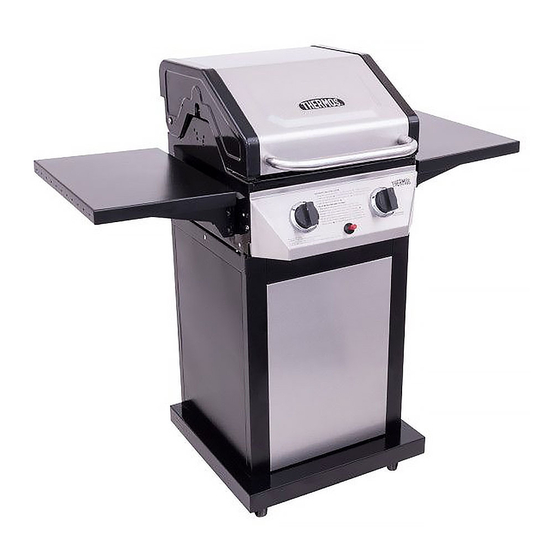

Thermos 461674519 Product Manual

2-burner gas grill

Hide thumbs

page of 64

/ 64
Bookmarks

Available languages

Quick Links

Download this manual

2-BURNER GAS GRILL

GRIL A GAZ A 2 BRULEURS

2-QUEMADORES PARILLA DE GAS

FOR OUTDOOR USE ON LY

POU R USAG E E N M I LI E U EXTÉ RI E U R U N IQU E M E NT

ESTE J U EGO SÓLO SE PU E DE USAR EXTE RIORS

• Use only with GFI (Ground Fault Interrupter) protected circuit.

• Use sólo con GFI (interruptor de fallo de tierra) del circuito protegido.

• Utiliser uniquement avec GFI (Interruptor de défaut de tierra)

circuit protégé.

If you have questions or need assistance during assembly, please call 1-800-241-7548

Si vous avez des questions ou besoin d´aide pendant l'assemblage, S'il vous plaît appelez 1-800-241-7548

Si tiene alguna pregunta o si Necesita ayuda durante el Ensamblado, llámenos Al 1-800-241-7548

7/27/18 • G309-001-190801

P RODUCT G U I DE

G U I DES DES P RODU ITS

GUíA DEL PRODUCTO

M O D EL

M O D ÈLE

M O D ELO

S E R IAL N U M B E R

N U MÉ R O D E S ÉR I E

N Ú M E R O D E S E R I E

• See rating Label on grill for serial number.

• Ce numéro se trouve sur l´étiquette

signalétique sur i´appareil.

• El número de serie se encuentra en la etiqueta

deespecificaciones de la parrilla.

DATE P U R C H AS E D

DATE D 'C HAT

F E C H A D E C O M P R A

TOOLS REQU I RE D FOR ASSE M B LY:

• Adjustable wrench (not provided)

• Screwdriver (not provided)

• 7/16" Combination wrench (not provided)

• Caster pin (provided)

H E RRAM I E NTAS N ECESARIAS PARA E L MONTAJ E:

• Clé réglable (non comprise)

• Tournevis (non comprise)

• Clé mixte de 7/16 po (non comprise)

• Dispositif de blocage pour roulettes (comprise)

OUTI LS REQU IS P OU R L'ASSE M B LAG E:

• L l a ve aj u s t a b l e (n o in c l u i do )

• D e s to rni l l a do r (no i n c l u i do )

• 7 / 16" Co m b i n ac i ó n l la ve (n o i n c l ui do )

• C l av ij a para la ru e d a (i n c lu i d o )
