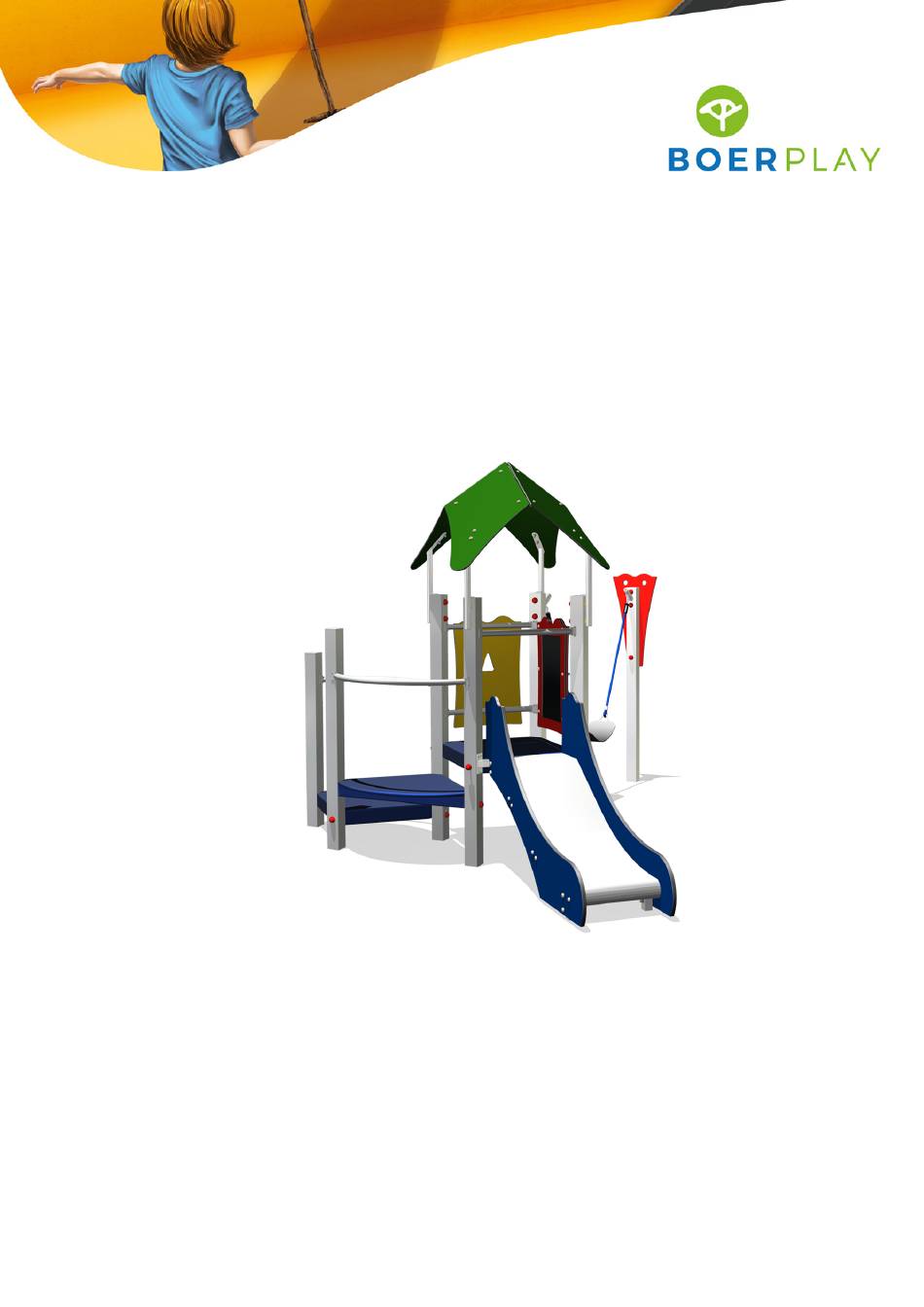

- Page 1 Combination equipment UKPE034.01R...
- Page 2 3,01 m 0,59 m 0,42 m 0,25 m 0,00 m Benaming TOE UKP 034 01R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Afmetingen Dimensions 7-4-2014 Date SPEELTOESTELLEN...
- Page 3 1,50 m 1,00 m 5,79 m 6,64 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE UKP 034 01R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 7-4-2014 Date SPEELTOESTELLEN...
- Page 4 1,58 m 0,65 m 0,65 m 3,45 m 1,09 m 0,70 m Grondmarkering Ground level marker Benaming TOE UKP 034 01R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Bodemplan Groundplan 7-4-2014 Date SPEELTOESTELLEN...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
- Page 6 1,59 m 1,49 m 1,50 m 1,42 m 1,15 m 1,06 m 0,59 m 0,42 m 0,25 m 0,00 m 0,00 m Voor (Front) 1,50 m 1,59 m 1,31 m 1,42 m 1,31 m 1,15 m 0,99 m 0,78 m 0,59 m 0,42 m 0,25 m...
- Page 7 2,28 m 1,59 m 1,50 m 1,42 m 1,31 m 0,99 m 0,78 m 0,59 m 0,42 m 0,25 m 0,00 m 0,00 m Achter (Back) 1,59 m 1,50 m 1,49 m 1,31 m 1,31 m 1,06 m 0,59 m 0,42 m 0,25 m 0,00 m...
- Page 8 UKPE034.01R Combination equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Toddler Play Product code UKPE034.01R Name of equipment Ukkepuk Klimklautertoestel Maximum height of fall...
-
Page 9: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 11 Type Progr. Volgnr Bew. Rev. Benaming Opmerking ANKER PLAAT UKKEPUK VLOER VIERKANT UKKEPUK Staander RVS 80x80, lengte=1990 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 107 HALF TOREN LAAG Title...
- Page 12 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK WAND BEVESTIGING WAND LACH UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 111 A WANDJE LACH Title...
- Page 13 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS LIJST SCHOOLBOARD UKKEPUK ACHTERWAND SCHOOLBORD UKKEPUK Schoolbord Ukkepuk ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD Bolkopbout ISO 7380 M10 x 60 - RVS A2-70 DOPMOER BORG RVS M10 TYPE BEH.
- Page 14 BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK BUIS KWARTROND TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 136 SYSTEEMBUIS KWARTROND Title...
- Page 15 Glijbaan Ukkepuk UKKEPUK SYSTEEMBUIS Steunpoot Glijbaan Ukkepuk BEVESTIGING VLINDER UKKEPUK RVS Bevestigingshoek Glijbaan Ukkepuk Zijkant Glijbaan Ukkepuk RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD Facet ring M5 - RVS A2-70 SLUITRING Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 Bolkopbout ISO 7380 M10 x 80 - RVS A2-70 DOPMOER...
- Page 16 Type Progr. Bew. Rev. Benaming Volgnr Opmerking VLOER KWARTROND UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS ANKER PLAAT UKKEPUK Staander RVS 80x80, lengte=1820 Staander RVS 80x80, lengte=1990 BUIS KWARTROND UKKEPUK B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 160 OPSTAP KWARTROND Title...
- Page 17 Type Progr. Volgnr Bew. Rev. Benaming Opmerking ANKER PLAAT UKKEPUK VLOER KWARTROND UKKEPUK Staander RVS 80x80, lengte=1820 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 161 Opstap eerste tree Title...
- Page 18 9 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - RVS A2-70 Borgdopmoer M10 - RVS A2-70 M10 x 120 - RVS A2-70 Zeskantbout Zeskantbout M10 x 105 - RVS A2-70 Zeskantbout M10 x 100 - RVS A2-70 M10 x 40 - RVS A2-70 Bolkopbout ISO 7380 Bolkopbout ISO 7380...
