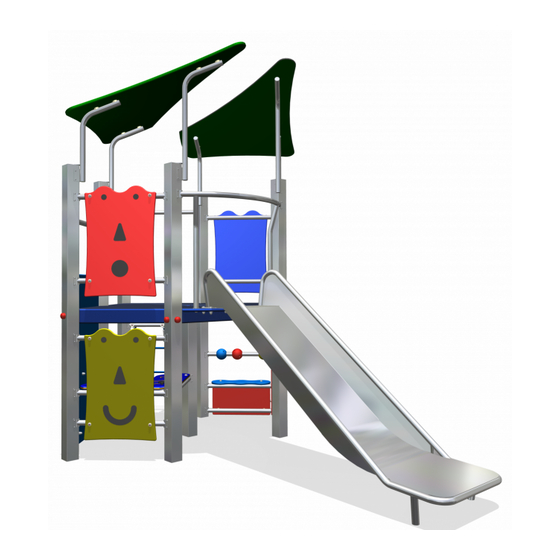

  • Page 1 Playhouse UKPE046.01R...
  • Page 2 2,38 m 1,73 m 1,09 m 0,00 m 2,55 m 0,93 m 0,00 m Benaming TOE UKP 046 01R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Afmetingen Dimensions 7-4-2014 Date SPEELTOESTELLEN...
  • Page 3 5,04 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE UKP 046 01R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 7-4-2014 Date SPEELTOESTELLEN...
  • Page 4 0,34 m 0,74 m 0,65 m 0,65 m 2,59 m 1,79 m Grondmarkering Ground level marker 0,50 m 0,61 m Benaming TOE UKP 046 01R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Bodemplan Groundplan 7-4-2014 Date SPEELTOESTELLEN...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
  • Page 6 2,55 m 2,55 m 1,83 m 1,83 m 1,66 m 1,64 m 1,28 m 0,93 m 0,93 m 0,77 m 0,43 m 0,24 m 0,00 m 0,00 m Voor (Front) 2,55 m 2,55 m 1,83 m 1,83 m 1,66 m 1,65 m 1,12 m 0,93 m...
  • Page 7 2,55 m 2,55 m 1,83 m 1,83 m 1,64 m 1,51 m 1,28 m 0,93 m 0,93 m 0,00 m 0,00 m Achter (Back) 2,55 m 2,55 m 1,83 m 1,83 m 1,70 m 1,65 m 1,12 m 0,93 m 0,93 m 0,53 m 0,27 m...
  • Page 8 UKPE046.01R Playhouse LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Toddler Play Product code UKPE046.01R Name of equipment Ukkepuk Speelvilla RVS Maximum height of fall...

  • Page 9: Maintenance

    LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear.
  • Page 11 Vloer vierkant LAMELLENSTOP ROND 15 Beschermdop Dop rood M10-M12 Beschermdop Donut Rood M10-M12 SLUITRING ZESKANTBOUT M10 x 130 BORGMOER VLOER VIERKANT UKKEPUK TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 100 VLOER VIERKANT Title...
  • Page 12 UKKEPUK VLOER KWARTROND TYPE PROJ BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 102 VLOER KWARTROND Title...
  • Page 13 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK WAND BEVESTIGING WAND OH UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 110 A WANDJE OH Title...
  • Page 14 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK WAND BEVESTIGING WAND LACH UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 111 A WANDJE LACH Title...
  • Page 15 OPVULDOPJE 6 MM ROOD ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS WAND HUIL UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 112 A WANDJE HUIL Title...
  • Page 16 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS LIJST SCHOOLBOARD UKKEPUK ACHTERWAND SCHOOLBORD UKKEPUK Schoolbord Ukkepuk ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD Bolkopbout ISO 7380 M10 x 60 - RVS A2-70 DOPMOER BORG RVS M10 TYPE BEH.
  • Page 17 BEVESTIGING VLINDER UKKEPUK RVS SYSTEEMBUIS UKKEPUK SYSTEEMBUIS UKKEPUK Schot toonbank Ukkepuk Toonbank loket Ukkepuk ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD M10 x 40 - RVS A2-70 Bolkopbout ISO 7380 TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 121 A...
  • Page 18 BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK SYSTEEMBUIS TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 131 SYSTEEMBUIS DUBBEL Title...
  • Page 19 TYPE PROJ. BEH. BENAMING OPMERKING 3,5 x 19 - RVS A2-70 Zelfb. schroef Telbol helft Blauw Telbol helft Rood Telbol helft Geel BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK SYSTEEMBUIS B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 134 TELBOLBUIS Title...
  • Page 20 Staander RVS 80x80, lengte=1820 ANKER PLAAT UKKEPUK TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 141 STAANDER VLOER 250MM Title...
  • Page 21 Staander RVS 80x80, lengte=2330 ANKER PLAAT UKKEPUK TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 145 STAANDER VLOER 930MM Title...
  • Page 22 4 12 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 30 - RVS A2-70 DOPMOER BORG RVS M10 Klinknagel bolkop 4.8 X 12 - RVS A2-70 Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 Verzonken bout M10 x 50 - RVS A2-70 SLUITRING OPVULDOPJE...
  • Page 23 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Bolkopbout ISO 7380 M10 x 30 - RVS A2-70 Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 OPVULDOPJE 6 MM ROOD Sterknop Kunststof RING NYLON M10 x 2.5 MM ZADELRING BUIS 33.7 Fornuis Ukkepuk BEVESTIGING VLINDER...
  • Page 24 Type Progr. Volgnr Bew. Rev. Benaming Opmerking M10 x 50 - RVS A2-70 Bolkopbout ISO 7380 Sluitring M10 - RVS A2-70 Zeskantmoer M6 - VZ 8.8 M6 x 50 - VZ 8.8 Zeskantbout ISO 4014 Sluitring M6 - VZ 8.8 Ankerplaat 750x100x19 OPVULDOPJE...
  • Page 25 Hoge daksteun Groot dak Lage daksteun Groot dak Dakplaat groot Ukkepuk ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD Bolkopbout ISO 7380 M10 x 30 - RVS A2-70 4,8 x 12 - RVS A2-70 Klinknagel bolkop TYPE BEH.
  • Page 26 Glijbaan 93 cm Valbeveiliging Glijbaan BEVESTIGING VLINDER UKKEPUK RVS RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD SLOTBOUT M10x40 CARROSSERIERING M10 x 30 x 2,5 BOLKOP SCHROEF ISO 7380 - M10 x 30 DOPMOER BORG RVS M10 TYPE PROJ.
