BOERPLAY UKPE064.09R Manual

Combination equipment
Hide thumbs Also See for UKPE064.09R:

Advertisement

Quick Links

Download this manual
Combination equipment
UKPE064.09R

Advertisement

loading
Need help?

Need help?

Do you have a question about the UKPE064.09R and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY UKPE064.09R

Summary of Contents for BOERPLAY UKPE064.09R

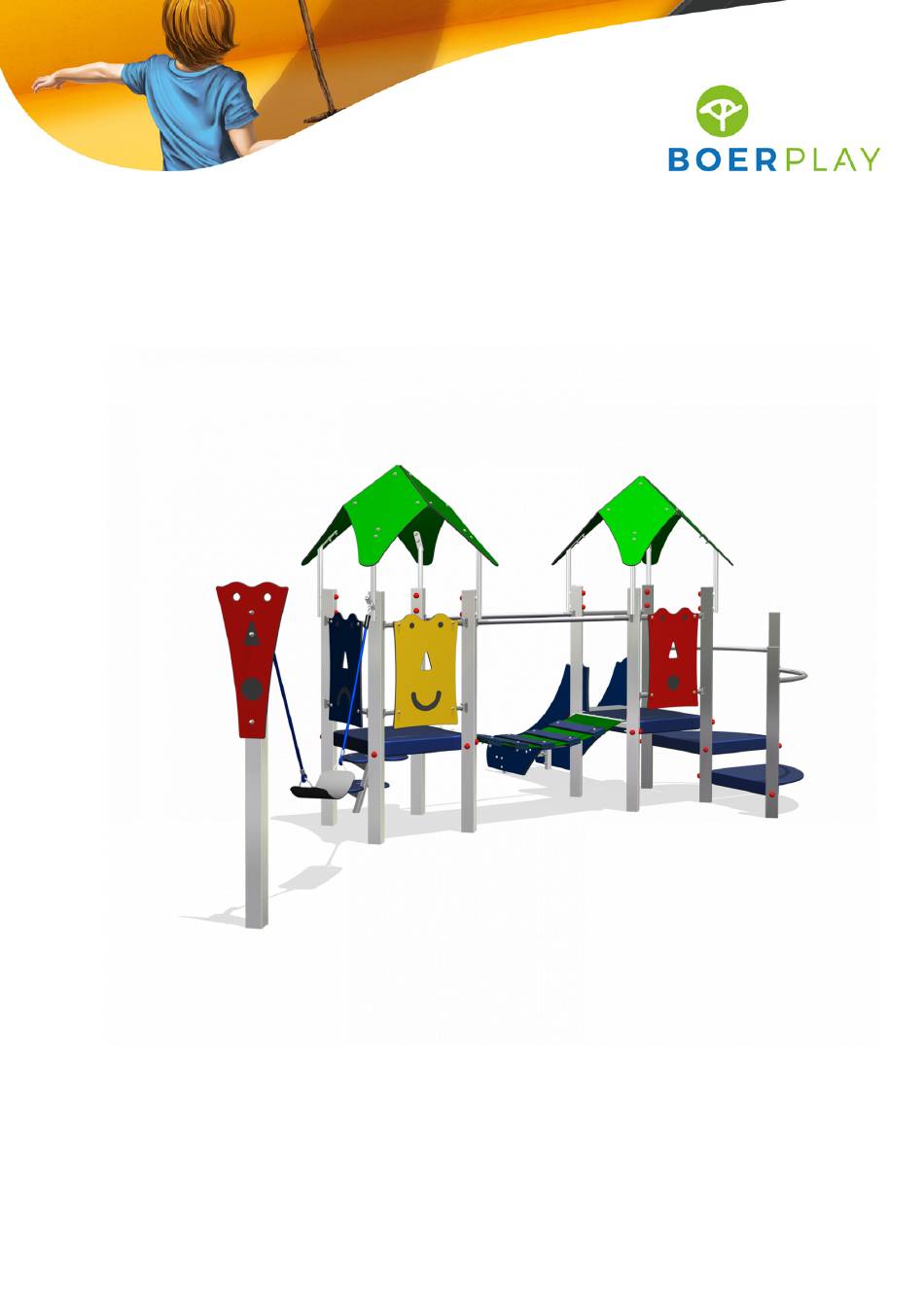

  • Page 1 Combination equipment UKPE064.09R...
  • Page 2 4,53 m 2,23 m 2,22 m 0,54 m 0,54 m 0,37 m 0,20 m 0,00 m 0,00 m Benaming TOE UKP 064 09R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Hoofdafmetingen Main dimensions 13-3-2014 Date SPEELTOESTELLEN...
  • Page 3 7,94 m 8,29 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE UKP 064 09R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 13-3-2014 Date SPEELTOESTELLEN...
  • Page 4 1,58 m 0,65 m 0,65 m 1,29 m 0,65 m 3,48 m 0,71 m 1,09 m 0,25 m 0,70 m Grondmarkering Ground level marker 0,55 m 0,67 m Benaming TOE UKP 064 09R A Ukkepuk Title Tekening Opmerking Drawing Comment BOER Datum Bodemplan Groundplan...
  • Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 2,23 m 2,23 m 1,45 m 1,26 m 1,36 m 1,26 m 1,26 m 1,10 m 0,89 m 0,73 m 0,73 m 0,54 m 0,54 m 0,37 m 0,20 m 0,00 m 0,00 m Voor (Front) 2,23 m 1,54 m 1,45 m 1,36 m 1,26 m...
  • Page 7 2,23 m 2,22 m 1,45 m 1,45 m 1,27 m 1,36 m 1,26 m 1,01 m 0,54 m 0,54 m 0,37 m 0,20 m 0,00 m 0,00 m Rechts (Right) 1,54 m 1,45 m 1,36 m 1,26 m 1,01 m 0,89 m 0,73 m 0,54 m...
  • Page 8 UKPE064.09R Combination equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Toddler Play Product code UKPE064.09R Name of equipment Ukkepuk Klimklautertoestel Maximum height of fall...

  • Page 9: Maintenance

    LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear.
  • Page 11 Daksteun Ukkepuk NOKBEUGEL 90 GRADEN Plaatbeugel 120 Graden Dakplaat Ukkepuk ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM Beschermdop M10-M12 Dop rood OPVULDOPJE 6 MM ROOD Beschermdop M10-M12 Donut Rood SLUITRING Bolkopbout ISO 7380 M10 x 30 - RVS A2-70 Zeskantbout M10 x 100 - RVS A2-70 DOPMOER...
  • Page 12 Type Progr. Volgnr Bew. Rev. Benaming Opmerking ANKER PLAAT UKKEPUK VLOER VIERKANT UKKEPUK Staander RVS 80x80, lengte=1990 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 104 TOREN LAAG Title...
  • Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking ANKER PLAAT UKKEPUK VLOER VIERKANT UKKEPUK Staander RVS 80x80, lengte=1990 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 107 HALF TOREN LAAG Title...
  • Page 14 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK WAND BEVESTIGING WAND OH UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 110 A WANDJE OH Title...
  • Page 15 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK WAND BEVESTIGING WAND LACH UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 111 A WANDJE LACH Title...
  • Page 16 OPVULDOPJE 6 MM ROOD ZADELRING BUIS 33.7 RING NYLON M10 x 2.5 MM Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 SYSTEEMBUIS UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS WAND HUIL UKKEPUK TYPE BEH. PROJ. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 112 A WANDJE HUIL Title...
  • Page 17 BEVESTIGING VLINDER UKKEPUK RVS UKKEPUK BUIS KWARTROND TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 136 SYSTEEMBUIS KWARTROND Title...
  • Page 18 Glijbaan Ukkepuk UKKEPUK SYSTEEMBUIS Steunpoot Glijbaan Ukkepuk BEVESTIGING VLINDER UKKEPUK RVS Bevestigingshoek Glijbaan Ukkepuk Zijkant Glijbaan Ukkepuk RING NYLON M10 x 2.5 MM OPVULDOPJE 6 MM ROOD Facet ring M5 - RVS A2-70 SLUITRING Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 Bolkopbout ISO 7380 M10 x 80 - RVS A2-70 DOPMOER...
  • Page 19 Type Progr. Bew. Rev. Benaming Volgnr Opmerking VLOER KWARTROND UKKEPUK BEVESTIGING VLINDER UKKEPUK RVS ANKER PLAAT UKKEPUK Staander RVS 80x80, lengte=1820 Staander RVS 80x80, lengte=1990 BUIS KWARTROND UKKEPUK B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 160 OPSTAP KWARTROND Title...
  • Page 20 Type Progr. Volgnr Bew. Rev. Benaming Opmerking ANKER PLAAT UKKEPUK VLOER KWARTROND UKKEPUK Staander RVS 80x80, lengte=1820 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD UKP RVS 161 Opstap eerste tree Title...
  • Page 21 Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Klinknagel bolkop 4.8 X 12 - RVS A2-70 Zeskantbout M10 x 100 - RVS A2-70 M10 x 16 - RVS A2-70 Bolkopbout ISO 7380 Bolkopbout ISO 7380 M10 x 60 - RVS A2-70 SLUITRING Beschermdop M10-M12 Donut Rood...
  • Page 22 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 30 - RVS A2-70 DOPMOER BORG RVS M10 M10 x 35 - RVS A2-70 Verzonken bout SLUITRING Facet ring M5 - RVS A2-70 OPVULDOPJE 6 MM ROOD Platform Boomtrap Trapboom Ukkepuk Benaming...
  • Page 23 9 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - RVS A2-70 Borgdopmoer M10 - RVS A2-70 M10 x 120 - RVS A2-70 Zeskantbout Zeskantbout M10 x 105 - RVS A2-70 Zeskantbout M10 x 100 - RVS A2-70 M10 x 40 - RVS A2-70 Bolkopbout ISO 7380 Bolkopbout ISO 7380...
