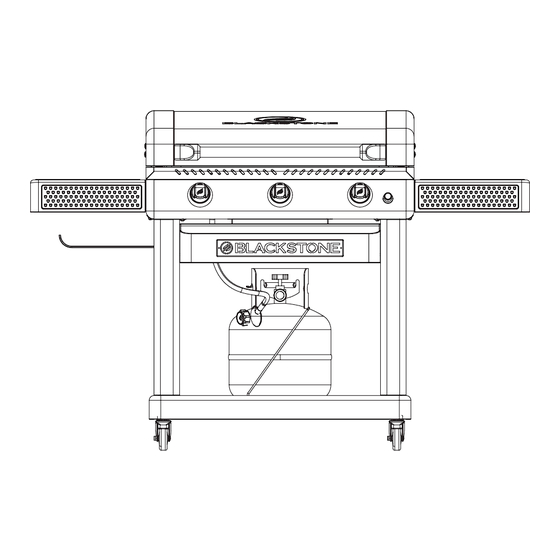

28″ griddle cooking station
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

OWNER'S MANUAL
28" GRIDDLE
COOKING STATION
Model 1901
5015923
North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Culinary Pro 1901 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Black Stone Culinary Pro 1901

  • Page 1 OWNER’S MANUAL 28″ GRIDDLE COOKING STATION Model 1901 5015923 North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com...
  • Page 2 Model 1901 | Owner’s Manual | D A n G E r D A n G E r D A n G E r Never operate this appli- Do not store or use gaso- • This appliance is for outdoor ance unattended.
  • Page 3 | Owner’s Manual | Model 1901...
  • Page 4: Table Of Contents

    Model 1901 | Owner’s Manual | TABLE OF COnTEnTS It is the consumer’s responsibility to see that the unit is properly assem- bled, installed, and maintained. Failure to follow the instructions in this manual could result in bodily injury and/or property damage. CONTENTS 01.
  • Page 5: Register Your Product

    Register Your Product | Owner’s Manual | Model 1901 rEGISTEr YOUr PrODUCT Registration allows our Customer Service Representatives to quickly Q. W provide assistance with your Blackstone product if needed. A. W The North Atlantic Imports LLC 1-Year Warranty covers replacement parts up vege to one year after the date of purchase.
  • Page 6: For Your Safety

    Model 1901 | Owner’s Manual | For Your Safety WA r n I n G FOr YOUr SAFET Y nEvEr partially cook meat or poultry to finish cooking later. Cook food completely Before proceeding, make certain that you understand the FOR YOUR to destroy harmful bacteria.
  • Page 7 For Your Safety | Owner’s Manual | Model 1901 D A n G E r Never place any items within Section 02 3-inches of your griddle top GAS GRIDDLE SAFET Y while in use. This area can become very hot and poten- tially damage any accessory INSTALL ATION SAFE T Y SAFE T Y TIPS...
  • Page 8: Assembly Guide

    Model 1901 | Owner’s Manual | Assembly Guide ASSEMBLY GUIDE E XPLODED VIEW PARTS PARTS PARTS Knob bezels Electric igniter wire Regulator Hose (3pcs per set) with Igniter Tubular burners electrode Left baffle panel Gas rail & Valves Right baffle panel...
  • Page 9 Assembly Guide | Owner’s Manual | Model 1901 ILLUSTRATED PARTS LIST Body (1 piece) Griddle top (1 piece) Hood (1 piece) Bottom shelf (1 piece) Hood handle (1 piece) Hood Control handle standoffs knobs (3 pieces) (2 pieces) Front left Front right Back left leg Back right...
  • Page 10 Model 1901 | Owner’s Manual | Assembly Guide Hardware pack a. M6x15 screws (30 pieces) b. M6x90 screws (8 pieces) c. M6 step bolts (6 pieces) d. Cotter pins (2 pieces) e. M5x12 screws (10 pieces) f. M6 step bolts (8 pieces) g.
  • Page 11 Assembly Guide | Owner’s Manual | Model 1901 WA r n I n G The manufacturer has made every effort to eliminate any ASSEMBLY INSTRUCTIONS sharp edges. However, you should handle all compo- Please read all instructions thoroughly before proceeding. Make sure all Plea nents with care to avoid the plastic packing material is removed before assembling...
  • Page 12 Model 1901 | Owner’s Manual | Assembly Guide S T E P 0 3 Turn the leg frame on its side. Thread the gas tank holding wire into the bottom tray and secure from underneath with two (2) cotter pins (d). S T E P 0 4 Use eight (8) M5x12 screws (e) to install the two (2) leg cross-bars to the left and right leg assemblies.
  • Page 13 Assembly Guide | Owner’s Manual | Model 1901 S T E P 0 5 With the help of another person, place the griddle body on the cart and secure with fourteen (14) M6x15 (a) screws from underneath the leg plates. Front right leg Back...
  • Page 14 Model 1901 | Owner’s Manual | Assembly Guide S T E P 0 7 Open the hood. With the help of another person, lift the griddle top and take out the protective washers from the legs. Place the griddle top on the main body by aligning the 4 pins to the holes of the body. Make sure the front pins are fully seated in the holes, then push the griddle top back to lock the griddle in place.
  • Page 15 Assembly Guide | Owner’s Manual | Model 1901 S T E P 0 9 Use eight (8) M6x15 screws (a) to install the four (4) side shelf brackets. (One left shelf bracket A and one right shelf bracket B per side.) S T E P 1 0 Screw two (2) M6 step bolts (f) into the top holes of the left...
  • Page 16 Model 1901 | Owner’s Manual | Assembly Guide WA r n I n G Do not leave the hood closed for more than 15 minutes while cooking. S T E P 11 Hook the right side shelf’s M6 step bolts onto the shelf brackets on the right side of the griddle.
  • Page 17 Care & Maintenance Assembly Guide | Owner’s Manual | Model 1901 WA r n I n G nEvEr APPLY COLD WATEr ACrOSS THE WHOLE SUrFACE OF A S T E P 14 Hang the rear grease HOT GrIDDLE AT OnCE. cup with aluminum foil liner on the This may cause warping.
  • Page 18: Fuel | 20 Lb. Propane Tank

    Model 1901 | Owner’s Manual | Fuel | 20 lb. Propane Tank WA r n I n G FUEL | 20 LB. Turn off LP supply at cylinder when appliance PrOPAnE TAnK is not in use. Section 01 20 LB. LIQUID PROPANE CYLINDER LP (LIQUEFIED CANADIAN LIQUID PE TROLEUM GAS)
  • Page 19 20 lb. Propane Tank | Fuel | Owner’s Manual | Model 1901 D A n G E r • NEVER store a spare LP cylinder/bottle under or LP TANK E XCHANGE near the appliance or in an LP Tank valve must have: enclosed area.
  • Page 20: Section 02. Connection & Removal

    Model 1901 | Owner’s Manual | Fuel | 20 lb. Propane Tank D A n G E r Do not insert any tool or Section 02 foreign objects into the valve CONNECTION & REMOVAL outlet or safety relief valve. The valve may be damaged resulting in a leak.
  • Page 21 20 lb. Propane Tank | Fuel Care & Maintenance | Owner’s Manual | Model 1901 WA r n I n G WA r n I n G nEvEr APPLY COLD Keep the fuel supply WATEr ACrOSS THE hose away from any CONNECTING THE REGUL ATOR TO THE WHOLE SUrFACE OF A heated surface(s).
  • Page 22: Section 03. Leak Test Instructions

    Model 1901 | Owner’s Manual | Fuel | 20 lb. Propane Tank WA r n I n G If “growing” bubbles Section 03 appear during leak test, LEAK TEST INSTRUCTIONS do not use or move the LP bottle. Immediately contact an LP gas supplier or LEAK TEST SAFE T Y LEAK TEST: VALVES,...
  • Page 23 20 lb. Propane Tank | Fuel | Owner’s Manual | Model 1901...
  • Page 24: Care & Maintenance

    Model 1901 | Owner’s Manual | Care & Maintenance WA r n I n G CArE & MAInTEnAnCE When not in use, turn unit controls and gas source OFF. Regularly clean your appliance between uses, especially after extended periods of storage. In order to extend the life and condition of unit, follow best practices detailed in this manual.
  • Page 25 Care & Maintenance | Owner’s Manual | Model 1901 WA r n I n G A clogged burner tube can lead to a fire BURNER MAINTENANCE STORAGE beneath the appliance. In most circumstances, burning • In order to extend and maintain C A U T I O n residue o after cooking will keep the life and condition of your...
  • Page 26: Section 02. Griddle Seasoning Instructions

    Model 1901 | Owner’s Manual | Care & Maintenance Section 02 GRIDDLE SEASONING INSTRUCTIONS For best results, we recommended seasoning the griddle before cooking on griddle top. VIDEO TUTORIAL S T E P 0 1 Make sure griddle top is wiped clean of debris. (Please How to Season a New Blackstone reference the Cleaning Your Griddle | Blackstone Griddle...
  • Page 27 Care & Maintenance | Owner’s Manual | Model 1901 C A U T I O n Customers in humid or coastal climates may WHY DO I NEED TO require more frequent seasonings and the use of SEASON MY GRIDDLE? heavier cooking oils to avoid rusting and corrosion.
  • Page 28: Section 03. Cleaning The Burner Assembly

    Model 1901 | Owner’s Manual | Care & Maintenance WA r n I n G Ensure that the fuel nozzle Section 03 is housed within the CLEANING THE BURNER ASSEMBLY burner opening. Unit burners vary, however these instructions apply to all units. Clean burner assembly and check burner for damage.
  • Page 29 Care & Maintenance | Owner’s Manual | Model 1901 BURNER FL AME CHECK MATCH LIGHTING INSTRUCTIONS Always check burner flame before use. Before beginning, check for gas leaks. (Please reference the Leak Test Instructions in the Fuel S T E P 0 1 Light burners and rotate chapter.) knobs from high to low.
  • Page 30: Section 04. Cleaning Your Griddle

    Model 1901 | Owner’s Manual | Care & Maintenance D A n G E r DO nOT place flammable Section 04 items on side shelves CLEANING YOUR GRIDDLE near the griddle. Aerosol containers are particularly hazardous because they can overheat and result in an explosion, fire, severe CLEANING THE GRIDDLE COOKING SURFACE personal injury, or death.
  • Page 31 Care & Maintenance | Owner’s Manual | Model 1901 WA r n I n G nEvEr APPLY COLD WATEr ACrOSS THE WHOLE SUrFACE OF A HOT GrIDDLE AT OnCE. This may cause warping. STORING YOUR FIRST TIME CLEANING GRIDDLE C A U T I O n GRIDDLE COOKING SURFACE: Blackstone Griddles are pre-treated Store griddle in a cool, dry loca-...
  • Page 32: Ignition | Battery Powered

    Model 1901 | Owner’s Manual | Ignition | Battery Powered WA r n I n G IGnITIOn | Do not lean over griddle while lighting. BAT TErY POWErED WA r n I n G GRIDDLE OPERATING INSTRUCTIONS If ignition does NOT occur in 5 seconds, turn For proper ignition and operation of the griddle follow the steps below.
  • Page 33: Troubleshooting

    Troubleshooting | Owner’s Manual | Model 1901 TrOUBLESHOOTInG Section 01 BAT TERY POWERED IGNITION TROUBLESHOOTING SYMPTOMS 01. Burner will not Light with ignition system 02. Pressing the ignition button does not result in a clicking sound If ignition does not occur in 5 seconds, turn the burner controls off, wait 5 minutes and repeat the lighting procedure.
  • Page 34: Section 02. Griddle Gas Flow

    Model 1901 | Owner’s Manual | Troubleshooting Section 02 GRIDDLE GAS FLOW SYMPTOMS 01. A flame is coming out of the air gate. POSSIBLE CAUSES SOLUTION 01. Something is blocking the venturi Clean the burner assembly to remove in the burner tube. This is not the obstruction.
  • Page 35 Troubleshooting | Owner’s Manual | Model 1901 SYMPTOMS 01. Griddle will not achieve a high heat or heats unevenly. 02. Burner flames start strong, then immediately drop to low even when burner is set to high position. 03. Flame height drops when a second burner is lit. 04.
  • Page 36 Model 1901 | Owner’s Manual | F.A.Q. F. A .Q. Q. What types of cooking oils can I use to season my griddle? A. We recommend the following oils for seasoning purposes: olive oil, vegetable oil, canola oil, coconut oil, flax seed oil and sesame oil. (Please reference the Griddle Seasoning Instructions section of the Care &...
  • Page 37: Warranty

    Warranty | Owner’s Manual | Model 1901 nOrTH ATLAnTIC IMPOrTS LLC 1-YEAr WArrAnT Y North Atlantic Imports, the manufacturer, will warranty for one year from purchase all parts, workmanship, and finishes. It will be the manufacturer’s option as to whether to repair or replace any of the above items. All warran- ties are limited to the original purchaser only.
  • Page 38 Model 1901 | Owner’s Manual |...
  • Page 39 | Owner’s Manual | Model 1901...
  • Page 40 North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com...
