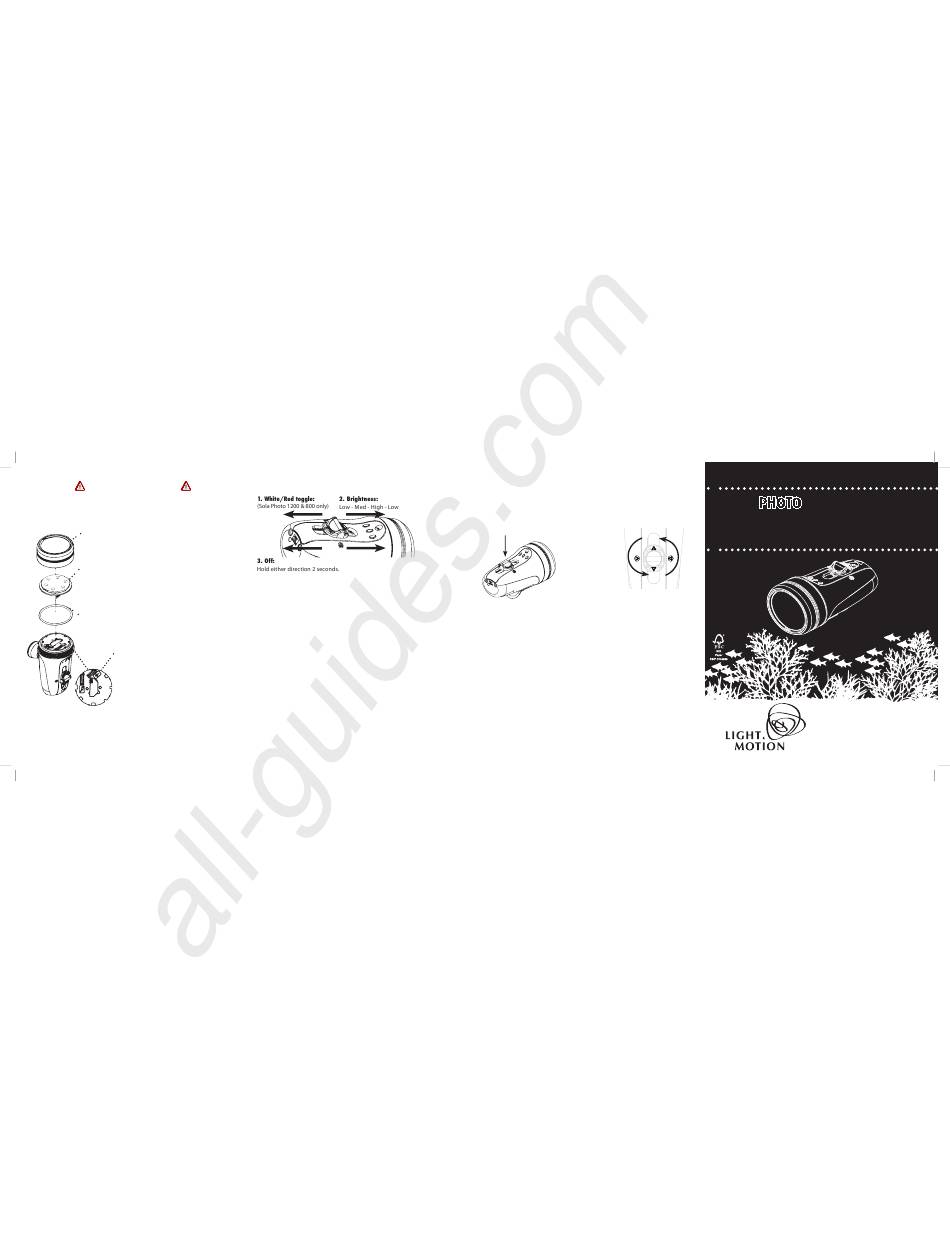

Light & Motion SOLA PHOTO 1200 Owner's Manual

8
NOTES:
(UNLESS OTHERWISE SPECIFIED)
F
Airline Security Only
E
Seguridad aérea
航空会社のセキュリティ対応
Desmontaje de seguridad / セキュリティ用の分解
Security Disassembly /
1. Unthread bezel.
1. Desenrosque el bisel.
1.ベゼルを回して外します。
2. Remove LED plate from 1x5 socket (electrically disconnecting the LEDs from the battery).
D
2. Retire la placa LED del portalámparas 1x5 (desconectando las bombillas LED de la
batería).
2. LEDプレートを1x5ソケッ トから外します (LEDをバッテリーより遮
断します)。
3. Keep O-Ring in place and protect from debris.
3. Asegúrese de que el empaque está limpio y bien colocado.
3. Oリングはそのままにし、 汚れから保護します。
4. Rotate the LED plate and plug the 1x5 pin connector into
empty slot for air travel.
C
4. Gire la placa LED y mantenga el conector 1x5 conectado a
la ranura vacía durante el transporte aéreo.
4. LEDプレートを回して1x5ピンコネクターを機内
持ち込み用の空きスロットに差し込みます。
5. Thread bezel back on 6. To reassemble, reverse the steps
5. Vuelva a enroscar el bisel. 6. Para volver a conectar la placa LED, repita los pasos en
orden inverso.
5. ベゼルを元に戻して締めます。
6. 組み立て直す場合は、 この手順を逆に行います。
B
A
8
All manuals and user guides at all-guides.com
7 6
Operation/Instrucciones de uso/操作方法:
5. Travel Lockout Mode (Sola Photo 1200
only): With light off, hold switch "forward" for
4 seconds. The light turns on, then off, and the
4. SOS Mode:
dashboard lights flash red 5 times. The light is
With light off, hold switch "back" for 4
now in Travel Lockout Mode and will not turn on.
seconds to engage SOS mode. To exit SOS
It will charge as usual in this mode. To exit, hold
mode, hold switch in either direction for
switch "forward" for 4 seconds. Dashboard lights
2 seconds to turn off, or press the switch
will flash green 5 times, and the light turns on.
forward and release it to turn light on in
normal mode.
1. Cambiador de blanco/rojo: (Sola Photo 1200 & 800 only)
2. Intensidad: (Baja – Media – Alta – Baja)
3. Para apagar: Presione el interruptor en cualquier dirección durante 2 segundos.
4. Modo de emergencia (SOS): Para activar el modo de emergencia, apague el foco y sostenga el interruptor «hacia
atrás» durante 4 segundos. Para desactivar el modo de emergencia, sostenga el interruptor en cualquier dirección durante 2
segundos para apagarlo, o sostenga el interruptor hacia delante y suéltelo para encender la luz normalmente.
5. Modo de bloqueo durante el transporte (Solo para Sola Photo 1200):
Apague la lámpara y sostenga el interruptor «hacia delante» durante 4 segundos. El foco se encenderá, luego se
apagará, y las luces del panel se encenderán y apagarán en rojo 5 veces. Active el modo de bloqueo para evitar
que el dispositivo se encienda accidentalmente durante el transporte. El dispositivo se puede cargar normalmente
durante el modo de bloqueo. Para desactivar el modo de bloqueo, sostenga el interruptor «hacia delante» durante 4
segundos. Las luces del panel se encenderán y apagarán en verde 5 veces y la lámpara se encenderá normalmente.
1. 白/赤の切り替え: (Sola Photo 1200 & 800のみ)
2. 明るさ: (低 – 中 – 高 – 低)
3. オフ: どち らかの方向に2秒間押し続けます 。
4. SOSモード: ライトを消した状態で、 スイ ッチを 「後方」 に4秒間押し続けるとSOSモードになります。 SOSモード
を終了するには、 スイ ッチをどちらかの方向に2秒間押し続けます。 もしくは、 スイ ッチを前方に押して放すと通常設
定に戻ります。
5.トラベルロックアウトモード (Sola Photo 1200のみ): ライトが消えた状態で、 スイ ッチを 「前方」 に4秒間押し続
けます。 ライトは点灯してから消え、 ダッシュボードライトが赤く5回点滅します。 ライトはトラベルロックアウトモード
となり、 点灯しません。 本設定においても充電可能です。 本設定を解除する場合、 スイ ッチを 「前方」 に4秒間押し続け
ます。 ダッシュボードライトが緑に5回点滅し、 ライトが点灯します。
7 6
5 4
Travel and Storage/Transporte y almacenaje/
旅行および保管:
• Switch unlocked
• Interruptor desbloqueado
• Switch locked
• スイッチの固定解除
• Interruptor bloqueado
• スイッチの固定位置
• Rotate switch to lock/unlock
• Para bloquear/desbloquear, gire el
interruptor
• スイッチを回して固定/解除
To save battery, Sola enters a deep standby mode when turned off. It may take up to
8 seconds for the light to respond when the charger is plugged in. If the light does
not respond after 8 seconds, rapidly tap the charger against the charge contacts a few
times, and then plug it back in.
Para ahorrar energía, Sola entra en un modo de espera profundo tras el apagado, por
lo que puede llegar a tardar hasta 8 segundos en responder después de enchufar
el cargador. Si el foco no responde después de 8 segundos, golpee con el dedo
suavemente algunas veces el cargador contra los contactos de carga, y después vuelva
a conectarlo.
バッテリー節約のため、 Solaは電源が切れるとディープスタンバイモードになります。
充電アダプターを差し込んだ場合、 ライト点灯までに8秒ほどかかることがあります。 ラ
イトが8秒以上経過しても点灯しない場合、 充電接続部分を軽くたたいてから差し込
み直してください。
UNLESS OTHERWISE SPECIFIED
UNITS:
TOLERANCES:
X.X
X.XX
X.XXX
ANGLES:
SURFACE FINISH:
5 4
3
905-0367-A
SOLA 1200/800/500
™
Owner's Manual
Manual del usuario/取扱説明書
L & M I
DOCUMENT TYPE:
IGHT OTION NDUSTRIES
ASSEMBLY SPEC
INCH CREATION DATE: 300 Cannery Row, Monterey, CA 93940
7/7/2011
TEL: (831) 645-1525 - FAX: (831) 375-2517
DESIGNED BY: SIZE: MATERIAL:
D
0.020
DRAWN BY: FINISH:
0.010
Change "DrawnBy" Change "Finish"
0.005 THIRD ANGLE PROJECTION
0.5 CAD PART OR ASSY. NAME DRAWING TITLE:
824-0247.SLDASM
SOLA VIDEO 1200, LIGHT HEAD
CAD DRAWING NAME:
64
824-0247-manual.SLDDRW DO NOT SCALE THIS DRAWING
3 2
DWG. NO. 824-0247-manual SHEET: 1 REV
Light & Motion
300 Cannery Row
Monterey, CA 93940, USA
www.lightandmotion.com
