Instruction Manual
PS 8000 2U
Laboratory DC Power Supply
本图片为标准2U版产品
操作说明书
实验室直流电源
/

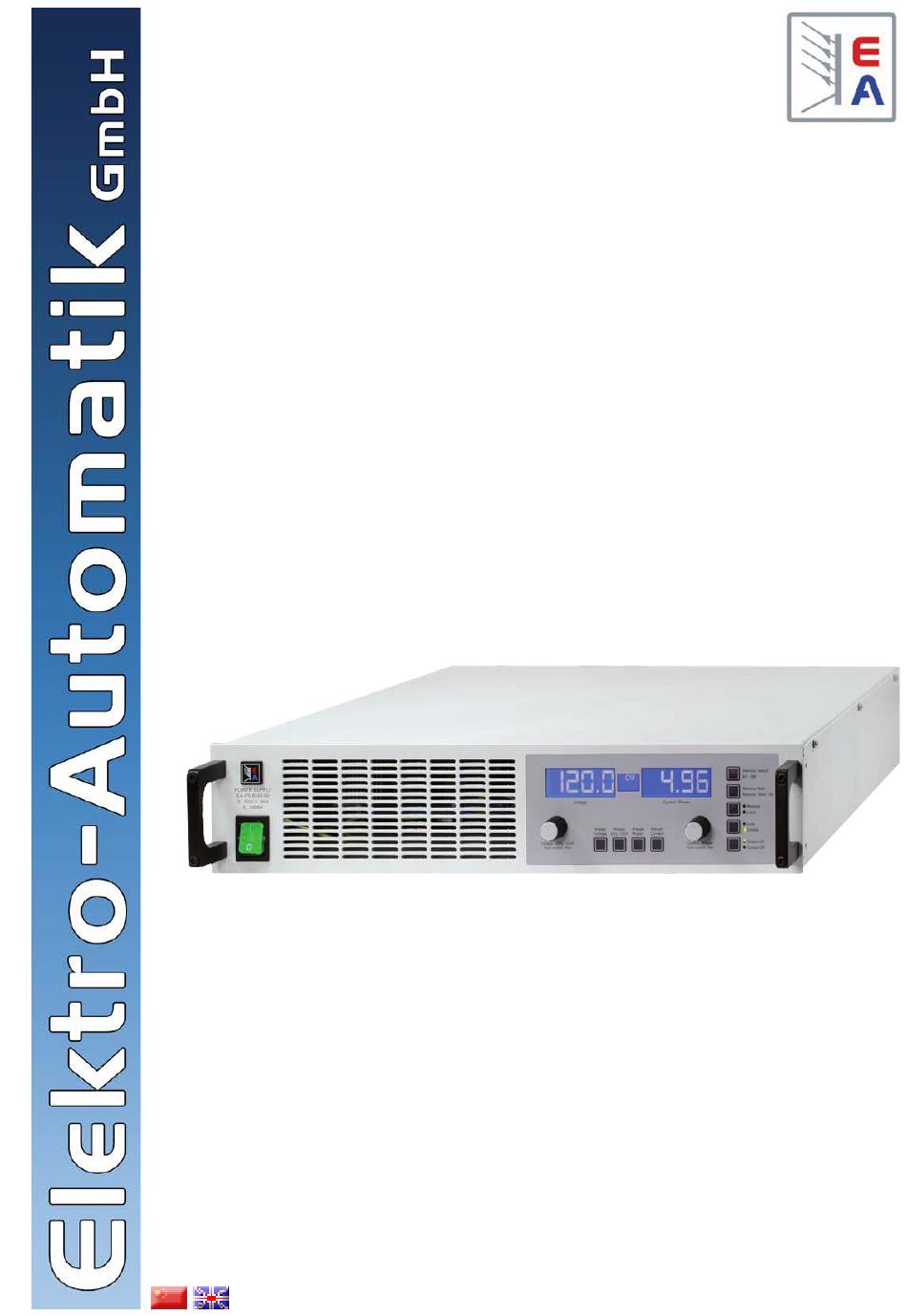

Picture shows standard 2U version
PS 8032-20 2U:
PS 8065-10 2U:
PS 8160-05 2U:
PS 8080-40 2U:
PS 8080-60 2U:
PS 8080-120 2U:
PS 8160-60 2U:
09 230 130
PS 8360-15 2U:
09 230 131
PS 8360-30 2U:
09 230 132
PS 8720-15 2U:
09 230 133
PS 8040-60 2U:
09 230 134
PS 8040-120 2U:
09 230 135
09 230 136
09 230 137
09 230 138
09 230 139
09 230 144
09 230 145
Advertisement
Chapters
Table of Contents
Related Manuals for Electro-Automatik PS 8000 2U
Summary of Contents for Electro-Automatik PS 8000 2U
- Page 1 操作说明书 Instruction Manual PS 8000 2U Laboratory DC Power Supply 实验室直流电源 本图片为标准2U版产品 Picture shows standard 2U version PS 8032-20 2U: 09 230 130 PS 8360-15 2U: 09 230 137 PS 8065-10 2U: 09 230 131 PS 8360-30 2U: 09 230 138...
- Page 3 须配置好，并且有保险丝熔断保护，这样可防止使用过程中由 网站： www.elektroautomatik.cn 于过载或误操作损坏产品或更严重事情发生。 邮箱： ea1974@elektroautomatik.cn 注意! © Elektro-Automatik 产品或输出关闭后，直流输出端在一定时间内仍存在危险电 严禁再版、复印或部分错误地使用该说明书，否则将承担 压! 该行为导致的法律后果。 请谨记 • 请仅在铭板标示电压下操作本产品。 • 请勿将任何机械零件，特别是金属件，插入通风孔内。 • 请不要在本产品周围使用任何液体物质，以免进入产品内。 • 请勿将高于电源供应器额定电压的电压源连接到产品上。 • 从后板插槽安装接口卡时，请遵循一般防静电规则。 • 只能在产品完全关闭(电源开关为关闭状态)后插入和取出 接口卡。 • 产品老化以及超负荷使用都可能导致如按钮、旋钮类的产 品控制件操作不稳定。 • 请勿将电压源反接到直流输出端！产品可能会被损坏。 • 请勿将那些可能会产生高于产品额定电压的电压源连到直 流输出端！ PS 8000 2U 日期：02-12-2015 系列产品说明书...
-
Page 4: Table Of Contents
11.1 终端系统总线的功能 ..................21 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten 11.1.1 主-从模式下的串联 ................. 21 11.1.2 共享总线模式下的并联 ................22 11.1.3 混合连接 ..................23 11.2 连网 ....................23 12. 其 他 ...................... 24 12.1 其它附件和选项功能 ..................24 12.2 固件更新 ....................24 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 5: 技术规格
关于产品 1. 介绍 2. 技术规格 实验室用PS 8000 2U系列电源供应器为19“外壳，适用于测试 2.1 控制面板和显示器 系统和工业控制设备。 型号 除具备电源供应器的标准功能外，用户还可定义和恢复5组不 202 x 32点阵显示 显示： 同的预设值，或利用内置模拟接口的功能，该接口可在0...5V 分为三个区域 或0...10V普通电压范围下工作。从而可完全在遥控状态下轻易 地监控本产品。 2个旋钮，9+2个按钮 旋钮： 您还可选择各种数字接口卡通过电脑执行更宽范围的控制和监 控功能。 显示格式 1000W型号以上产品配有可调功率调整线路（有两个选择，见 额定值决定最大可调范围。 规格参数表），还有“System Bus”端子，通过它可实现主-从 模式下的串联或共享总线模式下的并联。 实际电压和电流同时显示，（1kW以上型号）过压极限设定值， 电压、电流和功率限定值则分别显示。 通过接口卡可方便地将产品融入现有系统，且完全不需配置卡 或仅做少数几个设定。 电压值显示 电源通过模拟接口可连接其它电源供应器，并藉由该接口来控 4位 制他们。或通过外部控制系统，如编程器，来控制和监控。 分辨率：... -
Page 6: 技术规格
串联 © 2006, Elektro-Automatik GmbH & Co. KG 无 主-从联接 Irrtümer und Änderungen vorbehalten 允许，经共享总线实现电流均衡分布 并联 允许，经模拟接口 主-从联接 模拟编程 0…5V 或 0…10V，可选 输入电压范围 < 0.2% 精确度 产品编号 09230130 09230131 09230132 09230133 * 与额定值有关，该精确度决定设定值与实际值间允许最大误差。 举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV, 故得出实际值可能在4.84V和5.16V.之间。 PS 8000 2U 日期：02-12-2015 系列产品说明书... - Page 7 EN 60950, EN 61326, EN 55022 Class B 安全标准 过压等级 保护等级 污染等级 工作高度 < 2000m 串联 允许（但有限制） 无 主-从联接 允许，经共享总线实现电流均衡分布 并联 主-从联接 允许，经模拟接口 模拟编程 输入电压范围 0…5V 或 0…10V，可选 < 0.2% 精确度 产品编号 09230144 09230134 09230137 09230145 * 与额定值有关，该精确度决定设定值与实际值间允许最大误差。 举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV, 故得出实际值可能在4.84V和5.16V.之间。 PS 8000 2U 日期：02-12-2015 系列产品说明书...
- Page 8 串联 无 主-从联接 允许，经共享总线实现电流均衡分布 并联 © 2006, Elektro-Automatik GmbH & Co. KG 允许，经模拟接口 Irrtümer und Änderungen vorbehalten 主-从联接 模拟编程 输入电压范围 0…5V 或 0…10V，可选 精确度 < 0.2% 产品编号 09230135 09230136 09230138 09230139 * 与额定值有关，该精确度决定设定值与实际值间允许最大误差。 举例：一台80V型号产品的电压精确度最少为0.2%，即为160mV。当设定5V电压时，且允许最大误差为160mV, 故得出实际值可能在4.84V和5.16V.之间。 PS 8000 2U 日期：02-12-2015 系列产品说明书...
-
Page 9: 产品描述
关于产品 3. 产品描述 3.1 各面视图 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 10: 供应清
J - 输入保险丝 (具体规格请参考„2. 技术规格“) - 电源输入插座 (见章节 5.3) © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten L - 带ZH选项功能的控制面板 3.2 供应清 1 x 电源供应器 1 x 印刷版使用说明书 1 x 电源线（仅2U型号产品有） 1 x 系统总线插头 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 11: 一般信息
5.5 “感测”端 (远程感测) 为补偿负载线(每根线最大1.1V)上的压降，电源可“感测”负 5.2 与市电的连接 载的电压，而不是其输出端的。然后调整输出电压，从而提供 本产品通过电源线接地。故要与带接地片的电源插座联合使用。 所需电压给负载。 且中间不可使用无地线的延伸线！ 感测线连接到后面“System Bus”端的1和2引脚上。见章节 使用5x20mm的保险丝(具体规格请参考技术规格表)，从后面 „3.1 各面视图“。 板可拆装更换。 注意! 5.3 4U型号的市电连接 (+) 感测端只能与负载设备(+)端相连，(–)感测端与(–)端 尽管4U产品有一三相输入端，但却使用普通的230V供电电压 (L + N + PE)。鉴于安全考虑不允许接三相输入电压。而连接L1和 相连！否则会损坏两头的产品。 L2，加上N和PE。故输入端接线必须如下图所示： 其它信息请见章节„7.7 远程感测被激活“。 5.6 接口卡插槽 本产品配有接口卡。接口卡插槽位于产品后面。关于接口卡的 更多信息见章节„9. 数字接口卡“。 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 12: 控制面板各按钮
远程输入的电压设定值。 (2) - 状态区域：显示状态，如CC,CV等。 用LOCK键可锁定该按钮。见章节6.2.8详述。 (3) - 右显示区域：实际电流或I,P的设定值。 内存集选择模式下，利用该按钮可转为显示所选内存集的电压 设定值，但是不会传输到输出端。左显示区域将显示如下： (4) - 控制按钮：设定产品条件等。 (5) - 右旋钮：调节I和P设定值，以及在产品设定模式下的各项 设定。 (6) - 预设按钮：转为显示设定值。 (7) - 左旋钮：调节V、UVL和OVP设定值，以及产品设定模式 下的各项参数。 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 13: Preset Uvl / Ovp按钮
与 6.2.3 Preset Power按钮 该按钮在5个内存集之间循环，每个内存集都含有U、I、P、以 及UVL和OVP的设定值。在这儿可编辑、存储或提交所选内存 集。该按钮只有在输出为off 时才工作。内存模式和所选内存 集编号显示如下： 正常操作模式下，该按钮可将实际电流值的显示转为输出功率 预设值（预设模式）。 只有1kW以上型号才有可调功率调整功能，右显示区域将显示 如下： 用该按钮用户可执行下列操作： a) 调节数值 输出关闭，短按按钮，显示器变为第一个内存集，如上所示。 现在可调节所选内存集的U(左)和I(右)设定值。推动相应预设按 预设模式下，右旋钮(Current / Power)用来调节0...100% P 钮可访问其它可调值。 范围内的功率设定值。调节值会立即传输到输出端！ 再按按钮，会循环显示至内存集编号5，然后退出内存模式。 按两下该按钮立即退出预设模式，或者，如果没按预设按钮或 有任一设定值被更改，则5s后自动退出。 调节后数值一直保留，只要产品为关闭状态，但是不会提交给 输出设定值，也不保存！保存它们请见章节6.2.6。 用LOCK键可锁定该按钮。见章节6.2.8详述。 用LOCK键可锁定该按钮。见章节6.2.8详述。 由模拟或数字接口控制的远程控制模式下，可用预设模式检测 远程输入的功率设定值。 内存选择模式下，用该按钮可转为显示所选内存集的功率设定 值（仅针对1kW以上型号），但是不会传输到输出端。右显示 区域将显示如下： PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 14: Memory Start / Memory Save >3S按钮
源输出。输出状态通过按钮上面的“Output On”或“Output Off”LED灯指示出来。输出打开时，在显示器中间的状态区 用LOCK键可锁定该按钮。见章节6.2.8详述。 域显示当前工作中的调整模式CC、CV或CP(仅针对1kW以上 型号)。 6.2.7 Local按钮 用LOCK键可锁定该按钮。见章节6.2.8详述。 输出的打开可通过模拟接口的13脚(REM-SB)来阻止。见章节 „10. 模拟接口“。 本按钮激活或终止LOCAL模式。在LOCAL模式下不可进入远 此按钮还可用来确认错误消息。详情请见7.4和7.5章节。 程控制模式。LOCAL模式由“Local”灯指示。只要LOCAL未 激活，“Remote”灯就显示产品通过模拟或数字接口处于远 程控制模式。 用LOCK键可锁定该按钮。见章节6.2.8详述。 提示 激活LOCAL模式将会即刻从远程控制模式退出（模拟或数字 控制），并锁定产品，不再允许继续远程控制产品，直到再 次退出LOCAL模式。 提示 LOCAL 模式只是暂时的，关闭产品后不会保存。 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 15: 其它控制键
1500W 0.01kW 0.001kW OT报警要被确认。如果输出已关闭，产品已冷却下了，可用 3000W 0.02kW 0.001kW Output On/Off按钮，或通过„REM-SB“ 引脚，亦或相关指令再 次打开输出。如果输出为打开状态，可按一下Output On/Off按 提示 钮，或给“REM-SB”引脚一由高至底的触发，或使用相关指令 先确认该报警信息，然后关闭输出。 可调设定值的分辨率在某些型号上要高于输出电压分辨率。故 ，如果产品在冷却后还是关闭的，可使用Output on按钮或 有可能发生执行2或3个步宽后才能改变输出电压。 “REM-SB”引脚或相关指令来打开 OT报警会被记入内部报警缓冲区。通过数字接口可读取该缓 冲区内信息（除用SCPI语言编程的外）。读取缓冲区信息也 2. 通过模拟接口远程控制 表示确认报警信息。 详情请参考章节„10. 模拟接口“。 提示 OT报警状态对于OV错误报警而言，优先级别较低一些。当 3. 通过数字接口卡远程控制 两个报警同时出现时，“OV”会覆盖“OT”状态文字，但 请参考章节„9. 数字接口卡“。 不确认该报警信息。 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 16: 调整电压、电流或功率
了功率，根据P = U * I公式，输出电压和电流减少。如果电流 负载（马达）,性能不同，它们会对电源起反作用。例如，马达 设定值减少，输出电流和电压也会减少。产品的两个值，实际 会产生一反电压，导致电源因过压保护而关断输出。 功率将低到之前设定的功率极限以下，产品由恒功率调整(CP) 电子负载有电压、电流和功率调整线路，它们与电源的相互作 转为恒流调整(CC)。 用，可能会提高输出纹波或其它多余的副作用。电阻负载几乎 100%中性。故建议在安排应用时要考虑负载的特性。 7.7 远程感测被激活 远程感测操作用来补偿电源和负载间连线的压降。因为这受限 于一定水平，建议按照输出电流选择适当直径的连线，以将压 降减到最小。 感测输入端位于产品后板，System Bus端子上。按正确极性连 线到此。电源会自动检测外部感应端，并通过负载的实际电压而 非输出电压，来补偿输出电压，从而按照电源与负载间的压降值 提升输出电压。最大补偿值请见规格参数表。也可参考下图5。 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten 图 感测端连线图 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 17: 产品设置
台产品。因此只有在第四步时才能调节这些参数。推动任何一旋 钮可将显示器从十进制值转为十六进制值显示。 只有当ID Sys Vector 被选定后方出现这个参数，见下面 Sys。 参数ID Broad ID 0x7FF 参数： 默认值： 设置值： 0x000...0x7FF (0...2047) 解释：通过三个IDs（Vector兼容，DBC文件）来调节CAN ID 系统的广播ID (BCID)。这个ID是产品用来给同一总线上的多 台产品广播信息的第四个ID。仅以十六进制值显示。目的在于 所有产品的这个ID调节成相同值，从而可通过设定值或产品状 态同时控制这些产品。 只有当ID Sys Vector 被选定后方出现这个参数，见下面 Sys。 参数ID 参数： 默认值： 0...31 可设置值： 解释：选择重定位识别段(RID)。可参考CAN专业术语或IF-C1 CAN接口卡的说明书，查阅更多信息。 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 18: 数字接口卡
0-10V：参考电压 = 10V，0...10V设定电压相当于0...100%的额 定电压，在实际输出端则对应0...100%的实际数值。 另外，数字接口卡允许查询和设定大量其它功能和数值。更多 详情请参考接口卡的使用说明书。 若输入超过极限的设定值，如>5V，当已选择0...5V电压范围， 则将有关设定值减至100%而限制。 请注意： • 用模拟电压来控制产品需用“REMOTE”(5)引脚转为远程 控制模式。 • 连接控制电源的应用设备前，要保证所有连线正确，并检查应 用设备不会输入高于指定电压的电压（最大12V）。 • REM-SB (程待机，13引脚)引脚要优先于Output On按钮。 意思是，如果该引脚定义输出状态为“off”，除非已激活 LOCAL模式。该模式会锁定所有接口，阻值其访问产品。也 可见“6.2.7 Local按钮”。 • 模拟接口的地与输出负极相连。 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 19: 应用举例
操作产品 10.2 应用举例 输出输出关闭 “REM-SB”引脚一直都为工作状态，因此它不依靠远程模 引脚总图 式。在无外部手段的条件下可用来关闭输出。具体操作是，利 用一低阻连接件，如开关、开集三极管或继电器，将该引脚接 到地（DGND），这样就可关闭输出。 注意 例如 PLC 的数字输出脚可能无法正确操作，因其阻抗可能不够 低。故需随时检查您外部控制设备的技术规格。 注意! 请勿将模拟接口的地接到外控设备（比如：PLC）的负输出 端，如果连上，就表示控制设备连到了电源输出负极（形成 接地回路），负载电流流经控制线，从而损坏设备！ 远程控制电流和电压 VREF和接地脚之间有两电位器，VSEL和CSEL输入端上有一 滑动器。利用前板上的旋钮可控制电源，将它当作电流源或电 压源用。如果VREF输出脚的电流最大为3mA，则需使用至少 为10kOhm的电位器。 这儿显示的是带功率调整特点的产品型号，功率设定值束缚于 VREF，因此为100%。 或 图 远程控制功率 与上述例子相似，但是用可调功率极限来完成。（仅适用于具 有功率调节功能的产品型号） 图 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 20: 模拟接口各引脚分布说明
CC = HIGH, U >4V 短路保护对DGND High AI = 模拟输入，AO =模拟输出，DI = 数字输入，DO = 数字输出，POT =电位 内控 Vcc 约为14.3V 仅针对1kW以上型号 Power fail-电源故障 = PFC或输入端出现故障（仅自6.01固件版本后的才会报告） © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 21: 其它应用
图9为连线举例。由主机提供电压和电流。如果只控制电压或电 3 : 主机输出电流 流其中一个，那另外一个的设定值应设为100%。 4 : 主机输出电压 要远程控制整个系统，经模拟或数字接口控制主机即可。读出 实际值时，电流监控值会代表整个系统的电流，但是电压监控 5 : 辅机输入电流 值仅代表主机的输出电压。若想获得实际读数，可将串联（只 6 : 辅机输入电压 有当所有产品为同型号时适用）在一起的多台产品的实际电压 7 : 共享总线 相乘，或者分开读出它们。 8 : 地 注意! 注意! 主机必须总是那台最低电压的产品！ 3-8引脚的功能仅对输出功率为1000W以上的产品才有用， 但是720V产品除外，因为考虑到产品安全，该型号也配有。 注意! 若需将其中一个直流输出端接地，鉴于安全考虑，建议将输出 端接到最低电压上，即：主机的负极(-)输出端。 图9. 主-从机间的串联 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 22: Irrtümer Und Änderungen Vorbehalten
所有产品System Bus端子的7（共享总线）和8（地）引脚并 360V。这是绝对不允许的!所以必须将较低电位的产品限制到 联连接。如果还需远程感测，则将所有感测+和感测-的输入脚 某一最大值。下图阐述了最后形成的总电压将为660V。 并联后与负载连接。 重点：在此连接下，最小输出电压的产品决定整个系统的输出 电压。意思是，每一台机根据其调整数值，都可控。故建议选 择一台机来控制整个系统，并将其它产品的设定值调到最大。 提示 若有一台产品因过热 (OT) 或过压 (OVP) 而出现故障或不工作， 整个系统都不会提供功率输出，直至故障被清除才回复。 要远程控制整个系统，经模拟或数字接口控制主机即可。读出 实际值时，电压监控值会代表整个系统的电压，但是电流监控 值仅代表主机的输出电流。若想获得实际读数，可将并联（只 有具有相同输出电流的产品适用）在一起的多台产品的实际电 流相乘，或者分开读出它们。 图10为连线举例。 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten 图10. 在共享总线上的并联 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 23: 混合连接
操作产品 11.1.3 混合连接 本产品允许一个系统内并联与串联的混合连接。虽然具 有这功能，仍建议按下列步骤进行： 先执行并联，如：3台65V/10A的先并联，然后再将它们 串联（相同的三台设备），以获得130V/30A的系统。 如需大电流，而且设备台数为奇数时，建议将负载放在 并联产品的中间。 建议连接方式 图 11. 用USB或RS232联网 不建议连接方式 图 12 用CAN卡联网举例，也适用于GPIB卡 11.2 连网 下图描述了多台产品在数控状态下以星形（USB，RS232 ，Ethernet）或车形（CAN，GPIB）配置的连网举例。 适用总线系统和接口的限制和技术规格。 通过USB，一台电脑可控制多达30台产品，需使用带特制电 源的USB集线器。这也基本适用于RS232。区别在于操作和线 长。 通过CAN，每个地址段上的多达30台电源，可容入新的或现 有的CAN总线系统。它们由产品节点和RID组成。 通过GPIB，每一条总线限制最多为15台，由一台GPIB主机控 制。一台电脑上可安装多台主机，这样可增加可编址单元数。 PS 8000 2U 日期：02-12-2015 系列产品说明书... -
Page 24: 其他
1000W以上额定功率，400V以下输出电压的型号才可配该选 项。 12.2 固件更新 只有当产品出现错误行为或者应用新功能时才需进行产品固件 更新。 要更新一台产品固件，需要用到某一数字接口卡，新的固件文 档，称作“更新工具”的Windows软件。 下列这些接口卡才能用于固件更新： • IF-U1 (USB) • IF-R1 (RS232) • IF-E1 (Ethernet/USB) • IF-PB1 (Profibus/USB) 如果手上没有一张上述接口卡，则不可更新。请立即联系您的 产品销售方寻求解决方案。 产品对应的更新工具和固件文档可从产品制造商网站获取，或 者发邮件索取。更新工具将会指导用户整个半自动更新过程。 © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten PS 8000 2U 日期：02-12-2015 系列产品说明书... - Page 27 General About Danger to life! Elektro-Automatik GmbH & Co. KG Hazardous voltage Helmholtzstrasse 31-33 The output voltage of some models can rise up to 41747 Viersen hazardous levels of >60V Germany All live parts have to be covered. All actions at the out- Phone: +49 2162 / 37850 put terminals have to be done while the unit is switched off from the mains (mains switch OFF) and may only be...
- Page 28 Table of contents Page 1. Introduction ....................................29 2. Technical specifications ................................29 2.1 Control panel and display ..............................29 2.2 Technical specifications ..............................30 3. Device description ...................................33 3.1 Views ....................................33 3.2 Scope of delivery ................................34 4. General ....................................35 4.1 Prologue / Warning ................................35 4.2 Cooling ....................................35 4.3 Maintenance / repair ................................35 5.
-
Page 29: Introduction
About the device Introduction Technical specifications The laboratory power supplies of the series PS 8000 2U are Control panel and display ideally suited for test systems and industrial control facilities by their 19“ draw-out case. Apart from standard functions of power supplies the user can... -
Page 30: Technical Specifications
About the device Technical specifications PS 8032-20 2U PS 8065-10 2U PS 8160-04 2U PS 8080-40 2U Mains input Input voltage range 90…264V AC 90…264V AC 90…264V AC 90…264V AC - with derating Input current at 230V max. 3.2A max. 3.4A max. - Page 31 About the device PS 8040-60 2U PS 8080-60 2U PS 8360-15 2U PS 8040-120 2U Mains input Input voltage range 90…264V AC 90…264V AC 90…264V AC 180…264V AC - with derating 90...150V AC 90...150V AC 90...150V AC 180...207V AC Input current at 230V max.
- Page 32 About the device PS 8080-120 2U PS 8160-60 2U PS 8360-30 2U PS 8720-15 2U Mains input Input voltage range 180…264V AC 180…264V AC 180…264V AC 180…264V AC - with derating 180...207V AC 180...207V AC 180...207V AC 180...207V AC Input current at 230V max.
-
Page 33: Device Description
About the device Device description Views Instruction Manual Date: 02-12-2015 PSI 8000 2U Series... -
Page 34: Scope Of Delivery
About the device Figure 3. Front view 4U version with ZH option Figure 4. Rear view 4U version Legend: Pin assigment of System Bus (see section 11.1 for details): A - Power switch 1 - Sense + - Air ventilation slots 2 - Sense - - Control panel 3 - Master output Current... -
Page 35: General
About the device General DC output terminal The power output is located on the rear of the device. Prologue / Warning The output is not fused! In order to avoid damage to the load This user instruction manual and the device are intended to be application, always take care for the nominal values of the load. -
Page 36: Handling
About the device Figure 5. Control panel Handling Pushbuttons on the control panel 6.2.1 Pushbutton Preset Voltage The display Figure 5 depicts an overview of the dot matrix display and the control panel. During normal operation, the display areas show the actual values of voltage (left side) and current (right side) and device status (middle). -
Page 37: Pushbutton Preset Uvl / Ovp
Operating the device 6.2.2 Pushbutton Preset UVL / OVP During remote control by analogue or digital interface, the preset mode can be used to check the power set value that is given from remote. In memory selection mode the button is also used to switch to the power set value (only models from 1kW) of the selected During normal operation, this button is used to switch the display memory set, but in this mode the set value is not transferred... -
Page 38: Pushbutton Memory Select M1-M5
Operating the device 6.2.5 Pushbutton Memory Select M1-M5 6.2.7 Pushbutton Local This button cycles through the 5 memory sets, each with set This pushbutton activates or deactivate the LOCAL mode. values for U, I and P, as well as UVL and OVP. From here, the In LOCAL mode, no remote control of the device is possible. -
Page 39: Other Control Elements
Operating the device Other control elements Power Nominal value Coarse Fine 6.3.1 Rotary knobs 1000W 0.01kW 0.001kW 1500W 0.01kW 0.001kW 3000W 0.02kW 0.001kW Both of the rotary knobs have a push button function. Pushing Note any or both of these will effect following: a) Fine adjustment mode (Fine) The resolution of the set value adjustment in some cases is, depending on the nominal values, higher than the one of the... -
Page 40: Device Characteristics
Operating the device Device characteristics Overtemperature alarms As soon as an overtemperature (OT) alarm occurs by internal Switching on by power switch overheating, the output is switched off and the status text „OT“ The power switch is located at the front. After switching on, the is indicated. -
Page 41: Remote Sense Operation
Operating the device Device setup Remote sense operation Remote sense operation is used to compensate voltage drops The device setup is intended to adjust certain operation along the leads between power supply and load. Because this parameters. It can only be accessed while the output is off. compensation is limited to a certain level, it is recommended to Push both pushbuttons of the rotary knobs (also see section match the cross section of the load leads to the output current... -
Page 42: Digital Interface Cards
Operating the device Following settings only with CAN interface IF-C1: Following settings only with RS232 interface IF-R1: Parameter: Default: Parameter: Default: Baud 100k Baud 57600 Settings: 10k, 25k, 50k, 100k, 125k, 250k, 500k, 1M Settings: 9600, 19200, 38400, 57600 Meaning: Selects the CAN transmission baud rate. Meaning: Selects the serial transmission baudrate (in baud). -
Page 43: Analogue Interface
Operating the device 10. Analogue interface 10.2 Application examples Pin overview 10.1 General The integrated, non-isolated, 15 pole analogue interface (AI) is located on the rear and offers following main features: • Remote control of output current and voltage • Remote control of output power (only models from 1kW) •... - Page 44 Operating the device Output off Remote control with power Pin „REM-SB“ is always operative and does not depend on the Similiar to the example above, but with adjustable power limit remote control mode. It can be used to switch off the output (only applicable for models with power adjustment).
-
Page 45: Pin Specification
Operating the device 10.3 Pin specification Pin Name Type Description Level Electrical specification 0…10V or 0...5V correspond VSEL Set value: voltage to 0..100% of U Accuracy < 0,2% Impedance R >100k 0…10V or 0...5V correspond CSEL Set value: current to 0..100% of I Accuracy <... -
Page 46: Other Applications
Operating the device 11. Other applications One unit is always the master of the next unit, which becomes slave and master for next one etc. When connecting more than 11.1 Functions of terminal System Bus two units, it is recommended to pick one certain unit as master and any other as slave. -
Page 47: Parallel Connection (Share Bus)
Operating the device There are some restrictions and rules to consider because of 11.1.2 Parallel connection (Share Bus) safety and isolation reasons: Note: only available with devices from 1kW nominal power! The negative DC output pole of no unit in the series •... -
Page 48: Mixed Connections
Operating the device 11.1.3 Mixed connections Mixed connections are parallel and series connections within one system. It is possible to do so, but we advise as follows: First do the parallel connections, for example 3 units with 65V and 10A each. Then do the series connection (same three units again) in order to gain, for example, a 130V and 30A system. -
Page 49: Miscellaneous
Operating the device 12. Miscellaneous 12.1 Accessories and options Note: Details about options and accessories are avaible in seperate user instruction manuals. Following accessories are optionally available: a) USB-to-Analogue interface UTA12 Galvanically isolated remote control via USB (on PC side) and the device internal analogue interface. - Page 52 EA-Elektro-Automatik GmbH & Co. KG 研发 - 生产 - 销售一体化 Development - Production - Sales Helmholtzstraße 31-33 41747 Viersen Germany Tel: +49 2162 / 37 85-0 Fax: +49 2162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.cn...
