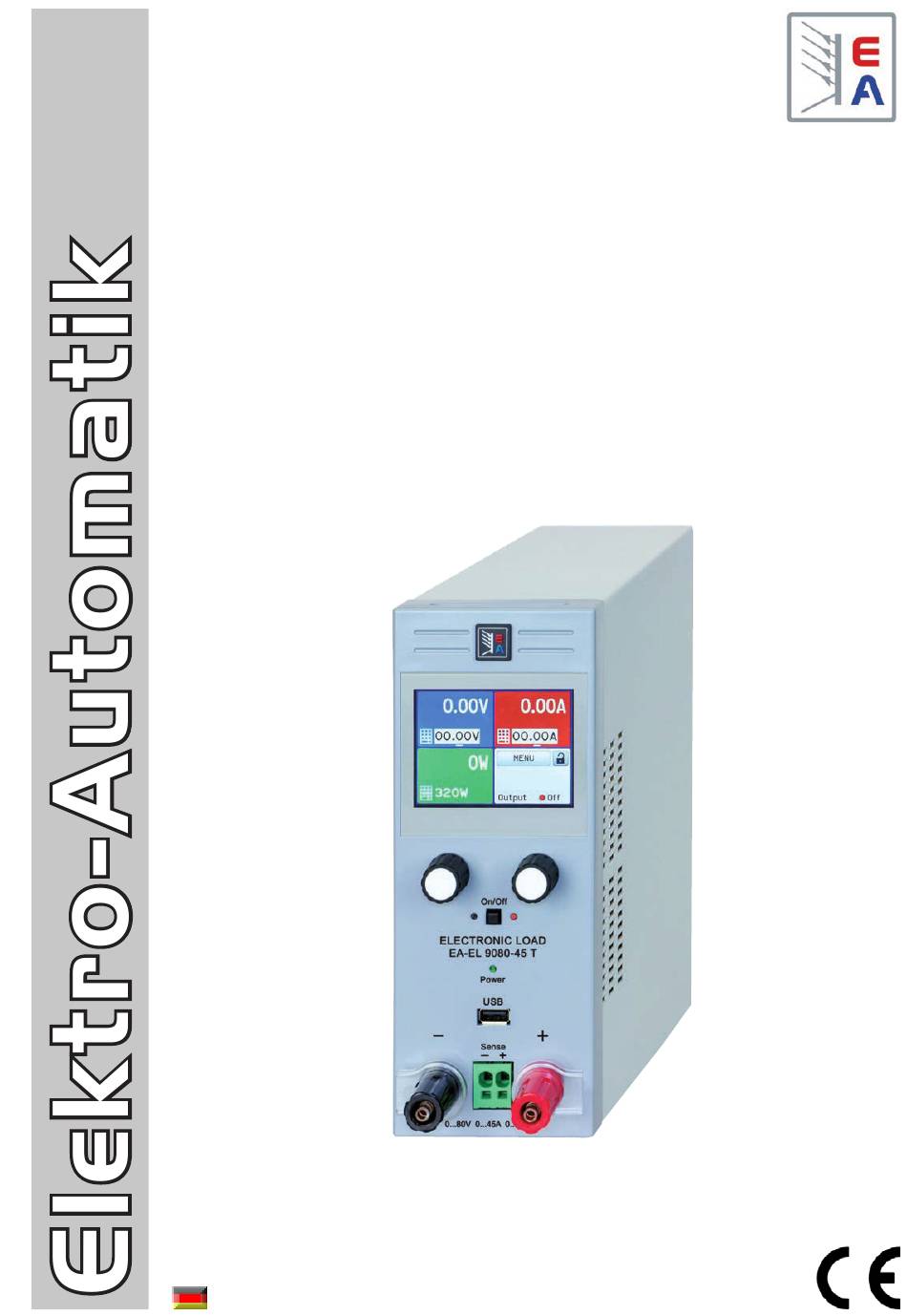

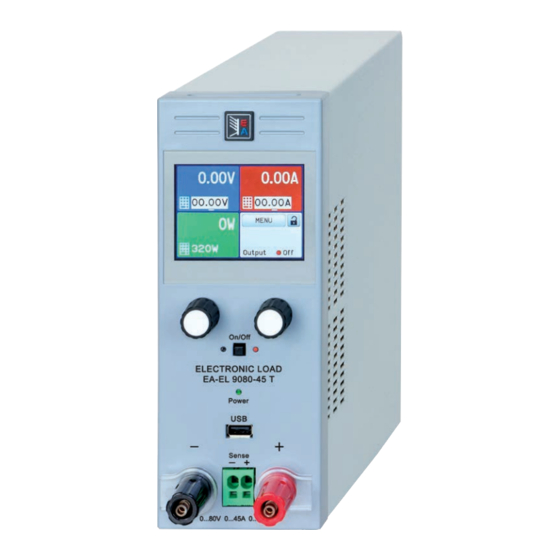

Page 1 Betriebsanleitung EL 9000 T Elektronische DC-Last Doc ID: EL9TDE Revision: 01 Date: 12/2016...
Page 3: Table Of Contents
EL 9000 T Serie INHALT ALLGEMEINES BEDIENUNG UND VERWENDUNG Zu diesem Dokument ........5 Personenschutz ...........24 1.1.1 Aufbewahrung und Verwendung ....5 Regelungsarten ..........24 1.1.2 Urheberschutz (Copyright) ......5 3.2.1 Spannungsregelung / Konstantspannung ..24 1.1.3 Geltungsbereich ..........5 3.2.2 Stromregelung / Konstantstrom / Strombe- 1.1.4...
Page 4 EL 9000 T Serie 3.11 Weitere Anwendungen ........62 3.11.1 Reihenschaltung ..........62 3.11.2 Parallelschaltung ..........62 INSTANDHALTUNG & WARTUNG Wartung / Reinigung ........63 Fehlersuche / Fehlerdiagnose / Reparatur .63 4.2.1 Defekte Netzsicherung tauschen ....63 4.2.2 Firmware-Aktualisierungen ......63 Nachjustierung (Kalibrierung) ......64 4.3.1 Einleitung ............64 4.3.2...
Page 5: Allgemeines
EL 9000 T Serie Allgemeines Zu diesem Dokument 1.1.1 Aufbewahrung und Verwendung Dieses Dokument ist für den späteren Gebrauch und stets in der Nähe des Gerätes aufzubewahren und dient zur Erläuterung des Gebrauchs des Gerätes. Bei Standortveränderung und/oder Benutzerwechsel ist dieses Dokument mitzuliefern und bestimmungsgemäß...
Page 6: Entsorgung Des Gerätes
EL 9000 T Serie Entsorgung des Gerätes Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (Elek- troG, WEEE) von Elektro-Automatik zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel...
Page 7: Sicherheit
EL 9000 T Serie Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte stehen zwangsweise bestimmte Teile unter teils ge- fährlicher Spannung. Daher sind alle spannungsführenden Teile abzudecken! • Alle Arbeiten an den Anschlussklemmen müssen im spannungslosen Zustand des Gerätes erfolgen (Eingang nicht verbunden mit Spannungsquellen) und dürfen nur von...
Page 8: Verantwortung Des Bedieners
EL 9000 T Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbe- reich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß die das Gerät bedienenden Personen: • sich über die geltenden Arbeitsschutzbestimmungen informieren.
Page 9: Alarmsignale
EL 9000 T Serie 1.7.5 Alarmsignale Das Gerät bietet verschiedene Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahren- situationen. Die Signalisierung kann optisch (auf der Anzeige als Text), akustisch (Piezosummer) oder elektronisch (Pin/Melde an einer analogen Schnittstelle) erfolgen. Alle diese Alarme bewirken die Abschaltung des DC-Eingangs.
Page 10: Spezifische Technische Daten
EL 9000 T Serie 1.8.3 Spezifische technische Daten Modell EL 9080-45 T EL 9200-18 T EL 9500-08 T Netzversorgung Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß Steckdose Steckdose Steckdose Netzfrequenz 45...65 Hz 45...65 Hz 45...65 Hz...
Page 11 EL 9000 T Serie Modell EL 9080-45 T EL 9200-18 T EL 9500-08 T Analoge Schnittstelle Sollwerteingänge U, I, P, R Istwertausgänge U, I Steuersignale DC ein/aus, Fernsteuerung ein/aus, R-Modus ein/aus Meldesignale CV, OVP, OT Galvanische Trennung max. 1500 V DC Abtastrate Sollwerteingänge...
Page 12: Ansichten
EL 9000 T Serie 1.8.4 Ansichten Bild 1 - Vorderseite Bild 2 - Rückseite (Lieferausführung mit nur USB) A - Anzeige (Touchscreen) F - Fernsteuerungs-Schnittstellen (digital, analog) B - Einstellknöpfe G - Lüfterausgang C - Front-USB-Port (Typ A) H - Netzanschluß...
Page 13 EL 9000 T Serie Bild 3 - Seitenansicht von rechts Bild 4 - Ansicht von oben EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 13 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
Page 14 EL 9000 T Serie Übersicht der Bedienelemente am Bedienfeld Für eine genaue Erläuterung siehe Abschnitte „1.9.5. Die Bedieneinheit (HMI)“ und „1.9.5.2. Drehknöpfe“. Anzeige mit berührungsempfindlicher Ober- fläche (Touchscreen) Dient zur Auswahl von Sollwerten, Menüs, Zu- ständen, sowie zur Anzeige der Istwerte und des Status.
Page 15: Aufbau Und Funktion
Aufbau und Funktion 1.9.1 Allgemeine Beschreibung Die konventionellen, elektronischen DC-Lasten der Serie EL 9000 T sind durch ihre kleinen Tischgehäuse in Tower- Form sehr gut für Testaufbauten in Forschungslaboren, Testapplikation oder Schul- und Ausbildungseinrichtungen geeignet. Über die gängigen Funktionen von elektronischen Lasten hinaus können mit dem integrierten Funktionsgenerator sinus-, rechteck- oder dreieckförmige Sollwertkurven sowie weitere Kurvenformen erzeugt werden.
Page 16: Die Bedieneinheit (Hmi)
EL 9000 T Serie 1.9.5 Die Bedieneinheit (HMI) HMI steht für Human Machine Interface, aut deutsch Mensch-Maschine-Schnittstelle und besteht hier aus einer Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen), zwei Drehknöpfen, einem Taster und einem USB-Port Typ A. 1.9.5.1 Anzeige mit Touchscreen Die grafische Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt. Die gesamte Oberfläche ist berührungs-...
Page 17 EL 9000 T Serie • Statusanzeigen (unten rechts) Dieses Feld zeigt diverse Statustexte und -symbole an: Anzeige Beschreibung Gesperrt Das HMI ist gesperrt Entsperrt Das HMI ist nicht gesperrt Fern: Das Gerät befindet sich in Fernsteuerung durch... Analog ...die (optionale) eingebaute Analogschnittstelle ...die eingebaute USB-Schnittstelle Ethernet ...die (optionale) eingebaute Ethernetschnittstelle...
Page 18: Usb-Port (Rückseite)
EL 9000 T Serie Grundsätzlich kann jeder Sollwert bei manueller Bedienung in den oben angegebenen Schritten (=Auflösung) eingestellt werden. Zu den tatsächlichen Werten, die das Gerät dann am Eingang stellt, kommen noch Abweichungen hinzu, auch genannt Toleranz oder Fehler. Diese sind in den technischen Daten angegeben, errechnen sich prozentual vom Endwert und beeinflussen den Istwert.
Page 19: Sense-Anschluß (Fernfühlung)
EL 9000 T Serie 1.9.7 Sense-Anschluß (Fernfühlung) Um Spannungsabfall über die Zuleitungen zu kompensieren, kann der Eingang Sense (Vordersei- te, zwischen den DC-Klemmen) polrichtig mit der Quelle verbunden werden. Das Gerät erkennt automatisch, ob die Fernfühlung (Sense+) angeschlossen ist und regelt die Eingangsspannung entsprechend aus. Die max. mögliche Kompensation ist in den technischen Daten aufgeführt.
Page 20: Installation & Inbetriebnahme
2.3.2 Vorbereitung Für das netzseitige Anschließen der elektronischen Last der Serie EL 9000 T ist ein 3-poliges Netzkabel von 1,5 m Länge im Lieferumfang enthalten. Bei der Dimensionierung der DC-Leitungen zur Quelle sind mehrere Dinge zu betrachten: • Der Querschnitt der Leitungen sollte immer mindestens für den Maximalstrom des Gerätes ausgelegt sein.
Page 21: Anschließen Von Dc-Quellen
EL 9000 T Serie 2.3.4 Anschließen von DC-Quellen • Beim Modell mit 45 A Nennstrom muß darauf geachtet werden, wo die Quelle an den DC- Eingangsklemmen verbunden wird. Der vordere 4mm-Büschelstecker-Anschluß ist nur bis 32 A zugelassen! • Anschließen von Spannungsquellen, die eine Spannung höher als 110% Nennspannung erzeugen können, ist nicht zulässig!
Page 22: Anschließen Der Analogen Schnittstelle
EL 9000 T Serie Bild 6 - Prinzip der Fernfühlungsverdrahtung Die Klemme Sense ist ein Klemm-Steck-System. Das bedeutet für die Fernfühlungsleitungen: • Stecken: Kabelende mit Aderendhülse versehen und in die Klemme (größere Öffnung) drücken • Abziehen: einen kleinen Schraubendreher in die jeweilige Öffnung unter der Kabelklemme stecken (kleinere Öffnung), um die Kabelkemme zu lösen und das Kabelende abzuziehen...
Page 23: Erstinbetriebnahme
EL 9000 T Serie 2.3.9 Erstinbetriebnahme Bei der allerersten Inbetriebnahme des Gerätes und der Erstinstallation sind zusätzliche Maßnahmen zu ergreifen: • Überprüfen Sie die von Ihnen verwendeten Anschlußkabel für AC und DC auf ausreichenden Querschnitt! • Überprüfen Sie die werkseitigen Einstellungen bezüglich Sollwerte, Sicherheits- und Überwachungsfunktionen sowie Kommunikation daraufhin, daß...
Page 24: Bedienung Und Verwendung
EL 9000 T Serie Bedienung und Verwendung Personenschutz • Um Sicherheit bei der Benutzung des Gerätes zu gewährleisten, darf das Gerät nur von Per- sonen bedient werden, die über die erforderlichen Sicherheitsmaßnahmen im Umgang mit gefährlichen elektrischen Spannungen unterrichtet worden sind • Bei Geräten, die eine berührungsgefährliche Spannung erzeugen können oder an diese an-...
Page 25: Stromregelung / Konstantstrom / Strombegrenzung
EL 9000 T Serie 3.2.2 Stromregelung / Konstantstrom / Strombegrenzung Stromregelung wird auch Strombegrenzung oder Konstantstrom-Betrieb (kurz: CC) genannt und spielt eine wichtige Rolle im Normalbetrieb einer elektronischen Last. Der DC-Eingangsstrom wird durch die elektronische Last auf dem eingestellten Wert gehalten, indem die Last ihren Innenwiderstand so verändert, daß sich nach dem Ohmschen Gesetz R = U / I aus der DC-Eingangsspannung und dem gewünschten Strom ein Innenwiderstand ergibt, der einen...
Page 26: Regelverhalten Und Stabilitätskriterium
EL 9000 T Serie 3.2.4.1 Temperaturabhängige Leistungsreduktion Die elektronischen Lasten dieser Serie wandeln die aufgenommene elektrische Energie in Wärme um. Um die Leistungsstufen vor Überhitzung zu schützen, begrenzt das Gerät ab einer gewissen Erwärmung automatisch die max. Eingangsleistung. Diese Leistungsreduktion (engl. derating) ist abhängig von der Umgebungstemperatur.
Page 27: Alarmzustände
EL 9000 T Serie Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät einen Alarm anzeigt, wird in Abschnitt „3.6. Alarme und Überwachung“ erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text + Meldung in der Anzeige) und als auslesbarer Status, sowie Alarmzähler über digitale Schnittstelle signalisiert. Die Alarmzustände OT und OVP werden zusätzlich über die analoge Schnittstelle (optionales Zubehör) signalisiert.
Page 28: Manuelle Bedienung
EL 9000 T Serie Manuelle Bedienung 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Rückseite) eingeschaltet werden. Alternativ kann es über eine externe Trennvorrichtung (Hauptschalter, Schütz) mit entsprechender Strombelastbarkeit netzseitig geschaltet werden. Nach dem Einschalten zeigt das Gerät für einige Sekunden in der Anzeige das Herstellerlogo und danach noch etwa drei Sekunden lang Herstellername und -anschrift, Gerätetyp, Firmwareversion(en), Seriennummer und...
Page 29 EL 9000 T Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 29 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
Page 30 EL 9000 T Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 30 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
Page 31 EL 9000 T Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 31 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
Page 32 EL 9000 T Serie 3.4.3.1 Menü „Einstellungen“ Dieses Menü umfaßt alle Einstellungen für den generellen Betrieb des Gerätes und dessen Schnittstellen: Untermenü S. Beschreibung Eingangs-Einstellungen Auf den DC-Eingang bezogene Sollwerte setzen, alternativ zur Bedienung im Hauptbildschirm Schutz-Einstellungen Auf den DC-Eingang bezogene Schutzwerte (hier: OVP, OCP, OPP) setzen.
Page 33 EL 9000 T Serie Einstellung S. Beschreibung Analog Rem-SB Verhalten Wird nur angezeigt, wenn die optionale 3-Wege-Schnittstelle installiert ist. Legt fest, wie das Verhalten des Eingangspin „Rem-SB“ an der eingebauten Analogschnittstelle gegenüber dem DC-Eingang sein soll: • DC AUS = DC-Eingang kann über den Pin nur ausgeschaltet werden • DC EIN/AUS = DC-Eingang kann über den Pin aus- und wieder eingeschaltet...
Page 34 EL 9000 T Serie Untermenü „IP-Einst. 2“ Element Beschreibung DNS-Adresse Standardwert: 0.0.0.0 Geben Sie hier die IP des Domain Name Servers (kurz: DNS) an, der im Netzwerk vorhanden sein sollte, um Domäne und Hostname als alternative Zugriffsvariante statt der IP verwenden zu können...
Page 35: Einstellgrenzen („Limits")
3.4.5 Betriebsart wechseln Generell wird bei manueller Bedienung einer EL 9000 T zwischen zwei Betriebsarten unterschieden: UIP und UIR. Bei UIR ist der Widerstand zusätzlich zur Spannung und zum Strom einstellbar, bei UIP statt des Widerstandes die Leistung. Der Widerstand als einstellbarer Sollwert muß generell aktiviert werden (im MENU, siehe auch „3.4.3.2.
Page 36: Sollwerte Manuell Einstellen
EL 9000 T Serie 3.4.6 Sollwerte manuell einstellen Die Einstellung der Sollwerte von Spannung, Strom, Leistung und Widerstand ist die grundlegendste Bedien- möglichkeit der elektronischen Last und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller Bedienung stets zwei von den vier Sollwerten zugewiesen.
Page 37: Ansichtsmodus Der Hauptanzeige Wechseln
EL 9000 T Serie 3.4.7 Ansichtsmodus der Hauptanzeige wechseln Die Hauptanzeige, auch genannt Statusseite, mit ihren Soll- und Istwerten sowie den Gerätestatus, kann auf eine einfachere Darstellung umgeschaltet werden, die nur Werte von Spannung und Strom, sowie den Status anzeigt.
Page 38: Datenaufzeichnung (Usb-Logging)
EL 9000 T Serie 3.4.9 Datenaufzeichnung (USB-Logging) Mittels eines handelsüblichen USB-Sticks (2.0, 3.0, nicht alle Hersteller werden unterstützt) können Daten vom Gerät aufgezeichnet werden. Für nähere Spezifikationen zum Stick und zu den Dateien lesen Sie bitte Abschnitt „1.9.5.5. USB-Port (Vorderseite)“. Das durch das Logging erzeugten CSV-Dateien haben das gleiche Format wie jene, die von der App „Logging“...
Page 39: Fernsteuerung
EL 9000 T Serie Fernsteuerung 3.5.1 Allgemeines Fernsteuerung ist grundsätzlich über die eingebaute, hintere USB-Schnittstelle bzw. über die optional erhältichen Schnittstellen Analog und Ethernet (siehe dazu auch die Abschnitte 1.9.4, sowie 1.9.8 und 1.9.9) möglich. Wichtig ist dabei, daß entweder nur die analoge oder eine digitale im Eingriff sein kann. Das bedeutet, wenn man zum Beispiel versuchen würde bei aktiver analoger Fernsteuerung (Pin Remote = LOW) auf Fernsteuerung per digi-...
Page 40: Fernsteuerung Über Analogschnittstelle (As)
EL 9000 T Serie 3.5.4 Fernsteuerung über Analogschnittstelle (AS) 3.5.4.1 Allgemeines Die optional erhältliche, galvanische getrennte, 15polige analoge Schnittstelle (kurz: AS, siehe auch Abschnitt 1.9.9) befindet sich nach der Installation auf der Rückseite des Gerätes und bietet folgende Möglichkeiten: • Fernsteuerung von Strom, Spannung, Leistung und Widerstand • Fernüberwachung Status (CC/CP, CV) • Fernüberwachung Alarme (OT, OVP, PF) • Fernüberwachung der Istwerte...
Page 41 EL 9000 T Serie 3.5.4.3 Quittieren von Alarmmeldungen Alarmmeldungen des Gerätes (siehe 3.6.2) erscheinen immer in der Anzeige, einige davon auch als Signal auf der analogen Schnittstelle (siehe Tabelle unten). Tritt während der Fernsteuerung über analoge Schnittstelle ein Gerätealarm auf, schaltet der DC-Eingang genauso aus wie bei manueller Bedienung.
Page 42 EL 9000 T Serie 3.5.4.5 Übersicht Sub-D-Buchse 3.5.4.6 Prinzipschaltbilder der Pins Analoger Eingang (AI) Digitaler Eingang (DI) Hochohmiger Eingang (Impedanz: V~0.5 Es ist ein möglichst niederohmiger Schal- >40 k...100 kΩ) einer OP-Schaltung. ter zu verwenden ist (Relaiskontakt, Schalter, Schütz o.ä.), um das Signal sauber nach DGND zu schalten.
Page 43 EL 9000 T Serie • Fernsteuerung wurde nicht aktiviert In diesem Modus stellt der Pin eine Art Freigabe der Taste „On/Off“ am Bedienfeld des Gerätes bzw. des Befehls „DC-Eingang ein/aus“ (bei digitaler Fernsteuerung) dar. Daraus ergeben sich folgende mögliche Situationen: Parameter ...
Page 44: Alarme Und Überwachung
EL 9000 T Serie Alarme und Überwachung 3.6.1 Begriffsdefinition Grundsätzlich wird unterschieden zwischen Gerätealarmen (siehe „3.3. Alarmzustände“), wie Überspannung, und benutzerdefinierten Ereignissen wie z. B. OVD (Überspannungsüberwachung). Während Gerätealarme, bei denen der DC-Eingang zunächst ausgeschaltet wird, in erster zum Schutz der angeschlossenen Quelle dienen, können benutzerdefinierte Ereignisse den DC-Eingang abschalten (bei Aktion ALARM), aber auch nur als optisches Signal (Pop-up auf der Anzeige) ausgegeben werden, das den Anwender auf etwas aufmerksam macht.
Page 45 EL 9000 T Serie Manche Gerätealarme können konfiguriert werden: Alarm Bedeutung Beschreibung Einstellbereich Meldeorte Überspannungsschutz. Löst einen Alarm aus, wenn die Anzeige, OverVoltage Eingangsspannung am DC-Eingang die eingestellte Analogschnittst., 0 V...1,03*U Nenn Protection Schwelle erreicht. Außerdem wird der DC-Eingang Digitale Schnitt- ausgeschaltet. stellen Überstromschutz. Löst einen Alarm aus, wenn der...
Page 46 EL 9000 T Serie 3.6.2.1 Benutzerdefinierbare Ereignisse (Events) Die Überwachungsfunktion des Gerätes kann über benutzerdefinierbare Ereignisse, nachfolgend Events genannt, konfiguriert werden. Standardmäßig sind die Events deaktiviert (Aktion: KEINE) und funktionieren im Gegensatz zu Gerätealarmen nur solange der DC-Eingang eingeschaltet ist. Das bedeutet, zum Beispiel, daß keine Unter- spannung mehr erfaßt würde, nachdem der Eingang ausgeschaltet wurde und die Spannung noch fällt. Folgende Events können unabhängig voneinander und jeweils mit Aktion KEINE, SIGNAL, WARNUNG oder...
Page 47: Bedieneinheit (Hmi) Sperren
EL 9000 T Serie Bedieneinheit (HMI) sperren Um bei manueller Bedienung die versehentliche Verstellung eines Wertes zu verhindern, können die Drehknöpfe sowie der Touchscreen gesperrt werden, so daß keine Verstellung eines Wertes per Drehknopf oder Bedienung per Touchscreen angenommen wird, ohne die Sperre vorher wieder aufzuheben.
Page 48 EL 9000 T Serie ► So entsperren Sie die Limits-Einstellseite Bei ausgeschaltetem DC-Eingang tippen Sie auf der Hauptseite auf das Bedienfeld Tippen Sie auf„Seite 2“, dann auf „HMI-Einstellungen“ und dort auf „HMI Sperre“. Auf der Einstellseite „HMI Sperre“ entfernen Sie den Haken bei „Limits sperren“. In dem Pop-up betätigen Sie die „Entsperren“...
Page 49: Nutzerprofile Laden Und Speichern
EL 9000 T Serie Nutzerprofile laden und speichern Das Menü „Profile“ dient zur Auswahl eines Profils zum Laden bzw. zum Wechsel zwischen einem Standardprofil und 5 Nutzerprofilen. Ein Profil ist eine Sammlung aller Einstellungen und aller Sollwerte. Bei Auslieferung des Gerätes bzw. nach einem Zurücksetzungsvorgang haben alle sechs Profile dieselben Einstellungen und sämtliche Sollwerte sind auf 0. Werden vom Anwender dann Einstellungen getroffen und Werte verändert, so geschieht das in einem Arbeitsprofil, das auch über das Ausschalten hinweg gespeichert wird. Dieses Arbeitsprofil kann in eins der fünf Nutzerprofile gespeichert bzw. aus diesen fünf Nutzerprofilen oder aus dem Standardprofil heraus geladen werden. Das Standardprofil selbst kann nur geladen werden. Der Sinn von Profilen ist es, z. B. einen Satz von Sollwerten, Einstellgrenzen und Überwachungsgrenzen schnell zu laden, ohne diese alle jeweils immer neu einstellen zu müssen. Da sämtliche Einstellungen zum HMI mit im Profil gespeichert werden, also auch die Sprache, wäre beim Wechsel von einem Profil zum anderen auch ein...
Page 50: Der Funktionsgenerator
EL 9000 T Serie 3.10 Der Funktionsgenerator 3.10.1 Einleitung Der eingebaute Funktionsgenerator (kurz: FG) ist in der Lage, verschiedenförmige Signalformen zu erzeugen und auf den Sollwert der Spannung (U) oder des Stromes (I) anzuwenden. Alle Funktionen basieren auf einem variablen Arbiträrgenerator. Bei manueller Bedienung können die Funktio- nen einzeln ausgewählt, konfiguriert und bedient werden. Bei Fernsteuerung werden diese dann durch mehrere...
Page 51: Manuelle Bedienung
EL 9000 T Serie 3.10.4 Manuelle Bedienung 3.10.4.1 Auswahl und Steuerung einer Funktion Über den Touchscreen kann eine der in 3.10.1 genannten Funktionen aufgerufen werden, konfiguriert und gesteuert werden. Auswahl und Konfiguration sind nur bei ausgeschaltetem Eingang möglich. ► So wählen Sie eine Funktion aus und stellen Parameter ein Bei ausgeschaltetem DC-Eingang tippen Sie auf das Bedienfeld Im Menü...
Page 52: Sinus-Funktion
EL 9000 T Serie ► So starten und stoppen Sie eine Funktion Sie können die Funktion starten, indem Sie entweder auf das Bedienfeld tippen oder die Taste „On/Off“ betätigen, sofern der Eingang momentan aus ist. Die Funktion startet dann sofort. Sollte der DC- Eingang bei Betätigung von START ausgeschaltet sein, wird er automatisch eingeschaltet.
Page 53: Rechteck-Funktion
EL 9000 T Serie Bildliche Darstellung: Anwendung und Resultat: Es wird ein dreieckförmiges Signal für den Eingangs- strom oder die Eingangsspannung erzeugt. Die Zeiten der ansteigenden und abfallenden Flanken sind variabel und unterschiedlich einstellbar. Der Offset verschiebt das Signal auf der Y-Achse.
Page 54: Trapez-Funktion
EL 9000 T Serie 3.10.8 Trapez-Funktion Folgende Parameter können für die Trapez-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung Ampl. 0...(Nominal value - Offset) von U, I Amplitude des zu generierenden Signals Offset Ampl...(Nominal value - Ampl.) von U, I Abstand des Fußpunkt des Trapezsignals von 0 0,01 ms...36000 s Zeit der ansteigenden Flanke des Trapezsignals 0,01 ms...36000 s...
Page 55: 3.10.10 Arbiträr-Funktion
EL 9000 T Serie 3.10.10 Arbiträr-Funktion Die Arbiträr-Funktion (arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind je 100 Se- quenzen für die Zuordnung zum Strom I und der Spannung U verfügbar, die alle mit den gleichen Parametern versehen, aber durch die Werte unterschiedlich konfiguriert werden können, um so komplexe Funktionsabläufe...
Page 56 EL 9000 T Serie Bildliche Darstellungen: Anwendungen und Resultate: Beispiel 2 Betrachtung 1 Ablaufs 1 Sequenz aus 100: Die DC-Werte von Start und Ende sind gleich, die AC-Werte (Ampli- tude) jedoch nicht. Der Endwert ist größer als der Startwert, daher wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kontinuierlich zwischen Anfang und Ende der Sequenz größer.
Page 57 EL 9000 T Serie Durch Aneinanderreihung mehrerer unterschiedlich konfigurierter Sequenzen können komplexe Abläufe erzeugt werden. Dabei kann durch geschickte Konfiguration der Arbiträrgenerator die anderen Funktionen wie Dreieck, Sinus, Rechteck oder Trapez nachbilden und somit z. B. eine Sequenz aus Rechteck-Funktionen mit unterschied- lichen Amplituden bzw. Duty Cycles erzeugen. Durch die Zuordnung zu U oder I sind die jeweils 100 verfügbaren Sequenzen entweder nur auf den Strom oder die Spannung anwendbar und nicht vermischbar.
Page 58 EL 9000 T Serie 3.10.10.1 Laden und Speichern von Arbiträr-Funktionen Die manuell am Gerät konfigurierbaren 100 Sequenzen der Arbiträrfunktion, die auf Spannung oder Strom anwendbar ist, können über die USB-Schnittstelle auf der Vorderseite des Gerätes auf einen USB-Stick (nur FAT32-formatiert) gespeichert oder von diesem geladen werden. Dabei gilt, daß beim Speichern immer alle 100 Sequenzen in eine Textdatei vom Typ CSV gespeichert werden, beim Laden umgekehrt genauso.
Page 59: 3.10.11 Batterietest-Funktion
EL 9000 T Serie ► So speichern Sie die 100 Sequenzen vom Gerät auf einen USB-Stick: Stecken Sie den USB-Stick noch nicht ein bzw. ziehen Sie ihn zunächst heraus. Öffnen Sie das Funktionsauswahlmenü des Funktionsgenerators über MENU -> Seite 2 -> Funktions-Generator ->...
Page 60 EL 9000 T Serie 3.10.11.1 Parameter für den statischen Batterietest Folgende Parameter können für die statische Batterietest-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung 0...Nennwert von I Maximaler Entladestrom in A 0...Nennwert von P Maximale Entladeleistung in W Min..max. Nennwert von R Maximaler Entladewiderstand in Ω (kann deaktiviert werden --> „AUS“) 3.10.11.2 Parameter für den dynamischen Batterietest Folgende Parameter können für die dynamische Batterietest-Funktion konfiguriert werden:...
Page 61: 3.10.12 Fernsteuerung Des Funktionsgenerators
EL 9000 T Serie 3.10.11.5 Datenaufzeichnung Für beide Modi „Statisch“ und „Dynamisch“ kann am Ende der Konfiguration für den Test das „USB-Logging“ aktiviert werden, welches standardmäßig ausgeschaltet ist. Ist es aktiviert und ein USB-Stick mit entsprechender Formatierung (siehe 1.9.5.5) im USB-Port am Bedienteil gesteckt, zeichnet das Gerät für die Testdauer Meßwerte im festgelegten Intervall auf.
Page 62: Weitere Anwendungen
EL 9000 T Serie 3.11 Weitere Anwendungen 3.11.1 Reihenschaltung Reihenschaltung ist keine zulässige Betriebsart von elektronischen Lasten und darf daher unter keinen Umständen so verbunden und betrieben werden! 3.11.2 Parallelschaltung Mehrere Geräte mit gleicher Nennspannung und möglichst gleichen Modells können zu einer Parallelschaltung verbunden werden, um eine höhere Gesamtleistung zu erzielen.
Page 63: Instandhaltung & Wartung
EL 9000 T Serie Instandhaltung & Wartung Wartung / Reinigung Die Gerät erfordern keine Wartung. Reinigung kann, jenachdem in welcher Umgebung sie betrieben werden, frü- her oder später für die internen Lüfter nötig sein. Diese dienen zur Kühlung der internen Komponenten, die durch die zwangsweise entstehende, jedoch geringe Verlustleistung erhitzt werden.
Page 64: Nachjustierung (Kalibrierung)
4.3.1 Einleitung Die Geräte der Serie EL 9000 T verfügen über eine Nachjustierungsfunktion, die im Rahmen einer Kalibrierung dazu dient, Abweichungen zwischen den Stellwerten und tatsächlichen Werten bis zu einem gewissen Grad zu kompensieren. Gründe, die eine Nachjustierung der Gerätestellwerte nötig machen, gibt es einige: Bauteilalterung, Bauteilverschleiß, extreme Umgebungsbedingungen, häufige Benutzung.
Page 65 EL 9000 T Serie 4.3.3.1 Sollwerte ► So kalibrieren Sie die Spannung Die Spannungsquelle auf etwa 102% Nennspannung des EL-Gerätes, in diesem Beispiel dann rechnerisch 81,6 V, einstellen und deren Ausgang einschalten. Die Strombegrenzung der Quelle auf >5% des Nennstromes der Last, hier mindestens 2,3 A, einstellen.
Page 66: Service & Support
EL 9000 T Serie 4.3.3.3 Speichern und beenden Zum Schluß kann noch über das Bedienfeld das Datum des Abgleichs im Format JJJJ / MM / TT ein- gegeben und auch abgerufen werden. Danach sollten die Abgleichwerte unbedingt noch mit dem Bedienfeld gespeichert werden.
Page 68 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-37 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
Page 69 Operating Manual EL 9000 T Electronic DC Load Doc ID: EL9TEN Revision: 01 Date: 12/2016...
Page 71 EL 9000 T Series TABLE OF CONTENTS GENERAL OPERATION AND APPLICATION About this document ........5 Personal safety ..........24 1.1.1 Retention and use ..........5 Operating modes .........24 1.1.2 Copyright ............5 3.2.1 Voltage regulation / Constant voltage ..24 1.1.3 Validity ............5 3.2.2 Current regulation / constant current / current limitation ............25...
Page 72 EL 9000 T Series 3.11 Other applications ........62 3.11.1 Series connection ........62 3.11.2 Parallel operation .........62 SERVICE AND MAINTENANCE Maintenance / cleaning ........63 4.2 Fault finding / diagnosis / repair....63 4.2.1 Replacing a defect mains fuse ....63 4.2.2 Firmware updates ........63 Calibration ............64 4.3.1 Preface ............64 4.3.2...
Page 73: General
EL 9000 T Series General About this document 1.1.1 Retention and use This document is to be kept in the vicinity of the equipment for future reference and explanation of the operation of the device. This document is to be delivered and kept with the equipment in case of change of location and/or user.
Page 74: Disposal Of Equipment
EL 9000 T Series Disposal of equipment A piece of equipment which is intended for disposal must, according to European laws and regulations (ElektroG, WEEE) be returned to EA Elektro-Automatik for scrapping, unless the person operating the piece of equipment or another, delegated person is conducting the disposal.
Page 75: Safety
EL 9000 T Series Safety 1.7.1 Safety notices Mortal danger - Hazardous voltage • Electrical equipment operation means that some parts will be under dangerous voltage. Therefore all parts under voltage must be covered! • All work on connections must be carried out under zero voltage (input not connected to voltage sources) and may only be performed by qualified and informed persons.
Page 76: Responsibility Of The Operator
EL 9000 T Series 1.7.3 Responsibility of the operator Operator is any natural or legal person who uses the equipment or delegates the usage to a third party, and is responsible during its usage for the safety of the user, other personnel or third parties.
Page 77: Alarm Signals
EL 9000 T Series 1.7.5 Alarm signals The equipment offers various possibilities for signalling alarm conditions, however, not for danger situations. The signals may be optical (on the display as text) acoustic (piezo buzzer) or electronic (pin/status output of an analog interface).
Page 78: Specific Technical Data
EL 9000 T Series 1.8.3 Specific technical data Model EL 9080-45 T EL 9200-18 T EL 9500-08 T AC mains supply Supply voltage 90...264 V AC 90...264 V AC 90...264 V AC Connection type Wall socket Wall socket Wall socket Frequency 45...65 Hz...
Page 79 EL 9000 T Series Model EL 9080-45 T EL 9200-18 T EL 9500-08 T Analog interface Set value inputs U, I, P, R Actual value output U, I Control signals DC on/off, Remote on/off, R mode on/off Status signals CV, OVP, OT Galvanic isolation to the device max.
Page 80: Views
EL 9000 T Series 1.8.4 Views Figure 1 - Front side Figure 2 - Back side (delivery version with USB only) A - Touch screen F - Remote control interfaces (digital, analog) B - Adjustment knobs G - Fan exhausts...
Page 81 EL 9000 T Series Figure 3 - Side view from right Figure 4 - Top view EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 13 Helmholtzstr. 31-37 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
Page 82 EL 9000 T Series Overview of the elements of the operating panel For a detailed description see section „1.9.5. The control panel (HMI)“ and „1.9.5.2. Rotary knobs“. Touchscreen display Used for selection of set values, menus, condi- tions and display of actual values and status.
Page 83: Construction And Function
1.9.1 General description The conventional, electronic DC loads of the EL 9000 T series with their small desktop enclosure in tower design are especially suitable for research laboratories, test applications or educational. Apart from basic functions of electronic loads, set point curves can be produced in the integrated function genera- tor (sine, rectangular, triangular and other curve types).
Page 84: The Control Panel (Hmi)
EL 9000 T Series 1.9.5 The control panel (HMI) The HMI (Human Machine Interface) consists of a display with touchscreen, two rotary knobs, a button and a USB-A port. 1.9.5.1 Touchscreen display The graphic touchscreen display is divided into a number of areas. The complete display is touch sensitive and can be operated by finger or stylus to control the equipment.
Page 85 EL 9000 T Series • Status indicators (lower right) This area displays various status texts and symbols: Display Description Locked The HMI is locked Unlocked The HMI is unlocked Remote: The device is under remote control from..Analog ..the (optional) built-in analog interface ..the built-in USB port...
Page 86: Usb Port (Back Side)
EL 9000 T Series 1.9.5.5 USB-Port (Front side) The frontal USB port, located below the LED “Power”, is intended for the connection of standard USB sticks. This can be used for uploading or downloading of sequences for the arbitrary function generator or data recording dur- ing all operation modes.
Page 87: Ethernet Port
EL 9000 T Series 1.9.8 Ethernet port The Ethernet port is optional. Also see section 1.9.4. The port on the back side of the device is provided for com- munication with the device in terms of remote control or moni- toring.
Page 88: Installation & Commissioning
2.3.2 Preparation Mains connection with an EL 9000 T series device is done via the included 1.5 meters long 3 pole mains cord. Dimensioning of the DC wiring to the source has to reflect the following: • The cable cross section should always be specified for at least the maximum current of the device. • Continuous operation at the approved limit generates heat which must be removed, as well as voltage loss which depends on cable length and heating.
Page 89: Connection To Dc Sources
EL 9000 T Series 2.3.4 Connection to DC sources • When using the 45 A model, attention has to be paid to where the load is connected to the DC input terminals. The front-side 4mm connection point is only rated for max. 32 A! •...
Page 90: Connecting The Analog Interface
EL 9000 T Series Figure 6 - Example for remote sensing wiring The connector Sense is a clamp terminal. It means for the remote sensing cables: • Insert cables: crimp sleeves onto the cable ends and simply push them into the bigger square hole • Remove cables: use a small flat screwdriver and push into the smaller square hole below the bigger one to loosen...
Page 91: Initial Commission
EL 9000 T Series 2.3.9 Initial commission For the first start-up after purchasing and installing the device, the following procedures have to be executed: • Confirm that the connection cables to be used are of a satisfactory cross section! • Check if the factory settings of set values, safety and monitoring functions and communication are suitable for your intended application of the device and adjust them if required, as described in the manual! • In case of remote control via PC, read the additional documentation for interfaces and software!
Page 92: Operation And Application
EL 9000 T Series Operation and application Personal safety • In order to guarantee safety when using the device, it is essential that only persons operate the device who are fully acquainted and trained in the required safety measures to be taken when working with dangerous electrical voltages • For models which accept dangerous voltages, a protection against unwanted physical contact...
Page 93: Current Regulation / Constant Current / Current Limitation
EL 9000 T Series 3.2.2 Current regulation / constant current / current limitation Current regulation is also known as current limitation or constant current mode (CC) and is fundamental to the normal operation of an electronic load. The DC input current is held at a predetermined level by varying the internal resistance according to Ohm’s law R = U / I such that, based on the input voltage, a constant current flows. Once...
Page 94: Dynamic Characteristics And Stability Criteria
EL 9000 T Series See the diagrams below for clarification. Principle derating progression 600W Peak power The maximum power is absorbed by the load device for a time x, before derating starts. After the start of derating, the available 550W input power of the load will settle around the point as given in the Steady power technical for 40°C ambient.
Page 95: Alarm Conditions
EL 9000 T Series Alarm conditions This section only gives an overview about device alarms. What to do in case your device indi- cates an alarm condition is described in section „3.6. Alarms and monitoring“. As a basic principle, all alarm conditions are signalled optically (text + message in the display) and as a readable status and alarm counter via the digital interface. In addition, the alarms OT and OVP are reported as signals on the analogue interface (optional accessory).
Page 96: Manual Operation
EL 9000 T Series Manual operation 3.4.1 Powering the device The device should, as far as possible, always be switched on using the toggle switch on the rear of the device. After switching on, the display will first show the company logo, followed by a language selection which will close automatically after 3 seconds and later manufacturer’s name and address, device type, firmware version(s), serial number and item number.
Page 97 EL 9000 T Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 29 Helmholtzstr. 31-37 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
Page 98 EL 9000 T Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 30 Helmholtzstr. 31-37 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
Page 99 EL 9000 T Series EA Elektro-Automatik GmbH Fon: +49 2162 / 3785-0 www.elektroautomatik.de Page 31 Helmholtzstr. 31-37 • 41747 Viersen Fax: +49 2162 / 16230 ea1974@elektroautomatik.de Germany...
Page 100 EL 9000 T Series 3.4.3.1 Menu “Settings” This is main menu for all settings related to the general operation of the device and of the interface(s). Sub menu P. Description Input Settings Allows for adjustment of set values related to the DC input, alternatively to the...
Page 101 EL 9000 T Series 3.4.3.3 Menu “Profiles” See „3.9 Loading and saving a user profile“ on page 49. 3.4.3.4 Menu “Overview” This menu has four submenus which all displays overview information about input set values, limits, events and an alarm history which lists the number of device alarms that probably occurred since the device has been powered.
Page 102 EL 9000 T Series Submenu “TCP Keep-Alive” Element Description Enable TCP Default setting: disabled Keep-Alive Enables/disables the “keep-alive time” functionality of TCP. Submenu “Logging” Element Description Enable USB Default setting: disabled logging Enables/disables the “log to USB stick” feature. Once enabled, you can define the log interval (multiple steps, 500 ms ... 5 s) and choose between Start/stop with DC on/off or Manual start/stop.
Page 103: Adjustment Limits
Changing the operating mode In general, the manual operation of an EL 9000 T distinguishes between two operating modes: UIP and UIR. With mode UIR selected, the resistance set value is adjustable to the one of U and I, while in UIP the power set value replaces the resistance value.
Page 104: Manual Adjustment Of Set Values
EL 9000 T Series 3.4.6 Manual adjustment of set values The set values for voltage, current, power and resistance are the fundamental operating possibilities of an elec- tronic load and hence the two rotary knobs on the front of the device are always assigned to two of the four values in manual operation.
Page 105: Switching The Dc Input On Or Off
EL 9000 T Series Limitations of the alternative status page: In alternative status page mode, the set values of power and resistance are not adjustable while the DC input is switched on. They can only be accessed and adjusted in the MENU, in “Settings->Input Settings”...
Page 106: Recording To Usb Stick (Logging)
EL 9000 T Series 3.4.9 Recording to USB stick (logging) Device data can be recorded to USB stick (2.0, 3.0, not all vendors supported) anytime. For specifications of the USB stick and the generated log files refer to section „1.9.5.5. USB-Port (Front side)“. The logging stores files of CSV format on the stick. The layout of the log data is the same as when logging via PC with software EA Power Control. The advantage of USB logging over PC logging is the mobility and that no PC is required. The logging feature just has to be activated and configured in the MENU. 3.4.9.1 Configuration Also see section 3.4.3.7.
Page 107: Remote Control
EL 9000 T Series Remote control 3.5.1 General Remote control is possible via the built-in USB port (rear side) or the optionally available interfaces Analog and Ethernet (also see sections 1.9.4, 1.9.8 and 1.9.9). Important here is that only the analog or any of the digital interfaces can be in control.
Page 108: Remote Control Via The Analog Interface (Ai)
EL 9000 T Series 3.5.4 Remote control via the analog interface (AI) 3.5.4.1 General The optionally available, galvanically isolated, 15-pole analog interface (short: AI, also see section 1.9.9) is located on the back side of the device after installation and offers the following possibilities: • Remote control of current, voltage, power and resistance...
Page 109 EL 9000 T Series 3.5.4.3 Acknowledging device alarms Device alarms (see 3.6.2) are always indicated in the front display and some of them are also reported as signal on the analog interface socket (see table below). In case of a device alarm occurring during remote control via analog interface, the DC input will be switched off the same way as in manual control.
Page 110 EL 9000 T Series 3.5.4.5 Overview of the Sub-D Socket 3.5.4.6 Simplified diagram of the pins Digital Input (DI) Analog Input (AI) It requires to use a switch with low resist- High resistance input (impedance V~0.5 ance (relay, switch, circuit breaker etc.) in >40 k..100 kΩ) for an OA circuit.
Page 111 EL 9000 T Series • Remote control is not active In this mode of operation pin “REM-SB” can serve as lock, preventing the DC input from being switched on by any means. This results in following possible situations: Parameter  Behaviour input „REM-SB“...
Page 112: Alarms And Monitoring
EL 9000 T Series Alarms and monitoring 3.6.1 Definition of terms There is a clear distinction between equipment alarms (see „3.3. Alarm conditions“) such as overvoltage or over- heating, and user defined events such as e.g OVD overvoltage monitoring.Whilst device alarms primarily serve to protect the source by switching off the DC input, user defined events can also switch off the DC input (Action = ALARM), but can also simply make the user aware by a pop-up in the display. The actions driven by user defined events can be selected:...
Page 113 EL 9000 T Series Some device alarms are configurable: Alarm Meaning Description Range Indication OverVoltage Triggers an alarm if the DC input voltage reaches the Display, analog & 0 V...1.03*U Protection defined threshold. The DC input will be switched off.. digital interface OverCurrent Triggers an alarm if the DC input current reaches the Display, digital 0 A..1.1*I...
Page 114 EL 9000 T Series 3.6.2.1 User defined events The monitoring functions of the device can be configured for user defined events. By default, events are deactivated (action = NONE). Contrary to device alarms, the events only work while the DC input is switched on. It means, for instance, that you cannot detect undervoltage (UVD) anymore after switching the DC input off and the voltage is still sinking.
Page 115: Control Panel (Hmi) Lock
EL 9000 T Series Control panel (HMI) lock In order to avoid the accidental alteration of a value during manual operation, the rotary knobs or the touchscreen can be locked so that no alteration of values will be accepted without prior unlocking.
Page 116 EL 9000 T Series ► How to unlock the limits settings While the DC input is switched off, tap the touch area on the main screen. In the menu tap on “Page 2”, then “HMI Settings” and there “HMI Lock”.
Page 117: Loading And Saving A User Profile
EL 9000 T Series Loading and saving a user profile The menu “Profiles” serves to select between a default profile and up to 5 user profiles. A profile is a collection of all settings and set values. Upon delivery, or after a reset, all 6 profiles have the same settings and all set values are 0. If the user changes settings or sets target values then these create a working profile which can be saved to one of the 5 user profiles. These profiles or the default one can then be switched. The default profile is read-only. The purpose of a profile is to load a set of set values, settings limits and monitoring thresholds quickly without having to readjust these. As all HMI settings are saved in the profile, including language, a profile change can also be accompanied by a change in HMI language. On calling up the menu page and selecting a profile the most important settings can be seen, but not changed. ► How to save the current values and settings (working profile) as a user profile...
Page 118: The Function Generator
EL 9000 T Series 3.10 The function generator 3.10.1 Introduction The built-in function generator (short: FG) is able to create various signal forms and apply these to the set value of voltage or current. All standard functions are based on the also available arbitrary generator. During manual control, the standard functions such as sine wave can be selected and uses separately.
Page 119: Manual Operation
EL 9000 T Series 3.10.4 Manual operation 3.10.4.1 Function selection and control Via the touchscreen one of the functions described in 3.10.1 can be called up, configured and controlled. Selection and configuration are only possible when the input is switched off. ► How to select a function and adjust parameters While the DC input is switched off, tap the touch area the main screen.
Page 120: Sine Wave Function
EL 9000 T Series ► How to start and stop a function The function can be started either by tapping or pushing the “On/Off” button, if the DC input is currently switched off. The function then starts immediately. In case START is used while the DC input is still switched off, the DC input will be switched on automatically.
Page 121: Rectangular Function
EL 9000 T Series Schematic diagram: Application and result: A triangular wave signal for input current or input voltage is generated. The positive and negative slope times are variable and can be set independently. The offset shifts the signal on the Y-axis.
Page 122: Trapezoidal Function
EL 9000 T Series 3.10.8 Trapezoidal function The following parameters can be configured for a trapezoidal curve function: Value Range Description Ampl. 0...(Nominal value - Offset) of U, I Amplitude of the signal to be generated Offset Ampl...(Nominal value - Ampl.) of U, I Offset of the foot of the trapezoidal wave against 0 0.01 ms...36000 s...
Page 123: 3.10.10 Arbitrary Function
EL 9000 T Series 3.10.10 Arbitrary function The arbitrary (freely definable) function offers the user further scope. Up to 100 sequences are available for use for current I and voltage U, all of which have the same parameters but which can be differently configured so that a complex function process can be built up. The 100 sequences can run one after another in a sequence block, and this sequence block can then be repeated many times or endlessly. From the 100 sequences a block can be freely defined to run from sequence x to sequence y. A sequence or sequence block acts only on current or volt-...
Page 124 EL 9000 T Series Schematic diagram: Applications and results: Example 2 Focussing 1 cycle of 1 sequence from 100: The DC values at start and end are the same but the AC (amplitude) not. The end value is higher than the start so that the amplitude increases with each new half sine wave continuously through the sequence.
Page 125 EL 9000 T Series By linking together a number of differently configured sequences, complex progressions can be created. Smart configuration of the arbitrary generator can be used to match triangular, sine, rectangular or trapezoidal wave func- tions and thus, e.g. a sequence of rectangular waves with differing amplitudes or duty cycles could be produced. Assignment to U or I makes 100 sequences available for the use on either current or voltage, but not on a mix of both.
Page 126 EL 9000 T Series 3.10.10.1 Loading and saving the arbitrary function The 100 sequences of the arbitrary function, which can be manually configured with the control panel of the de- vice and which are applicable either to voltage (U) or current (I), can be saved to or loaded from a common USB stick via the front side USB port. Generally, all 100 sequences are saved or loaded using a text file of type CSV (semicolon separator), which represents a table of values.
Page 127: 3.10.11 Battery Test Function
EL 9000 T Series ► How to save a sequence table (100 sequences) to a USB stick: Do not plug the USB stick yet or remove it. Access the function selection menu of the function generator via MENU -> Function Generator -> Arbitrary...
Page 128 EL 9000 T Series 3.10.11.2 Parameters for dynamic mode The following parameters can be configured for the dynamic battery test function. Value Range Description 0...Nominal value of I Upper resp. lower current setting for pulsed operation (the higher value of both is automatically used as upper level) 0...Nominal value of I 0...Nominal value of P...
Page 129: 3.10.12 Remote Control Of The Function Generator
EL 9000 T Series 3.10.11.5 Data recording (USB logging) At the end of the configuration of both, static and dynamic mode, there is the option to enable the USB logging feature. With an USB stick plugged and formatted as required (see ), the device can record data during the test run directly to the stick and in the defined interval. Active USB logging is indicated in the display with a small disk symbol. After the test has stopped, the recorded data will be available as text file in CSV format. Log file format: Static = Selected mode Iset = Max. current Pset = Max.
Page 130: Other Applications
EL 9000 T Series 3.11 Other applications 3.11.1 Series connection Series connection is not a permissible operating method for electronic loads and must not be installed or operated under any circumstances! 3.11.2 Parallel operation Multiple devices of same kind and ideally same model can be connected in parallel in order to create a system with higher total current and hence higher power.
Page 131: Service And Maintenance
EL 9000 T Series Service and maintenance Maintenance / cleaning The device needs no maintenance. Cleaning may be needed for the internal fans, the frequency of cleanse is depending on the ambient conditions. The fans serve to cool the components which are heated by the inherent minimal power loss. Heavily dirt filled fans can lead to insufficient airflow and therefore the DC input would switch...
Page 132: Calibration
4.3.1 Preface The devices of series EL 9000 T feature a function to re-adjust the most important input related values when doing a calibration and in case these values have moved out of tolerance. The re-adjustment is limited to compensate small differences of up to 1% or 2% of the max.
Page 133 EL 9000 T Series 4.3.3.1 Set values ► How to calibrate the voltage Adjust the connected voltage source to approx. 102% of the maximum voltage specified for the EL device. For the example with an 80 V EL this would be 81.6 V for the source. Set the current limitation of the voltage source to >5% of the nominal current specified for EL device, for this example it is at least 2.3 A.
Page 134: Contact And Support
EL 9000 T Series 4.3.3.3 Save and exit After calibration you may furthermore enter the current date as “calibration date” by tapping in the selection screen and enter the date in format YYYY / MM / DD. Last but not least save the calibration data permanently by tapping Leaving the calibration selection menu without “Save and exit”...
Page 136 EA-Elektro-Automatik GmbH & Co. KG Development - Production - Sales Helmholtzstraße 31-37 41747 Viersen Germany Fon: +49 2162 / 37 85-0 Telefax: +49 2162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
Page 137 X-ON Electronics Largest Supplier of Electrical and Electronic Components Click to view similar products for manufacturer: Elektro-Automatik Other Similar products are found below : 38917150 EA-PSI 9080-510 3U EA-PS 9040-40 T 1000W EA-PSI 9750-04 2U EA-PSI 9200-210 3U EA-PSI 9080-170 3U EA-PSI 5080-20 A EA-IF-AB-CAN EA-ELR 5000 RACK 6U EA-EL 9200-70 B EA-BC 524-11 RT EA-PSI 9040-60 2U EA-PSI 5200-10 A EA-PS 9080-50 1U EA-PS 512-11 R EA-PS 2084-03B EA-ELM 5200-12 33100216 EA-PS 5040-10 A EA-PSI 5080-05 A EA-PSI 5080-10 A EA-IF-AB- MBUS2P EA-PSI 9500-30 3U EA-PSI 9040-340 3U EA-PSI 91500-30 3U EA-PS 9200-50 2U EA-PS 9040-340 3U EA-PS 9500-60 3U EA-...

This manual is also suitable for:
