! Ces instructions font partie intégrante du produit.
Celle-ci contient des informations importantes ainsi
que des consignes de sécurités. Elle doit donc être
consultable à tous moments et à joindre lors d'une
revente à tierces personnes.
1. I
NTRODUCTION
La motorisation „ANTARIS carbotec" # 1-00698 permet
aux pikotes chevronnés de booster la puissance du
modèle en utilisant un accu LiPo 4S LiPo afin de pouvoir
passer les figures acrobatiques ou voler avec un vent fort.
2. C / P
ONTENU IECES DE RECHANGES
• 1 Moteur brushless ROXXY C42-50-620kv # 1-00696
• 2 Pales d´hélice repliable14"x8" CAM-C
• 1 ALU Cone Ø44,plateau,sppt.de pale Ø5
• 1 Joint torique Ø40mm (ALU Cone Ø44mm) # 1-00816
• 2 Tétons d'arrêt et vis (ALU cone)
• 4 Vis M3x10
• 4 Rondelles
3. D .
ONNEES TYP DE
4S LiPo / hélice: MPX 14" x 8"
Consommation de courant: env. 52 A
Accu de propulsion conseillé / régulateur:
ROXXY EVO LiPo 4-4000 30C BID-Chip
• 1 régulateur ROXXY BL-Control 780 S-BEC # 1-00644
• 1 régulateur ROXXY Smart Control 70 MSB (HV)
Utilisez le moteur ROXXY C42-50-620kv livré dans le kit,
en relation avec l'hélice livrée et un accu LiPo n'ayant pas
plus de 4S!
4. C S
ONSIGNES DE ECURITES
Le kit de propulsion „ANTARIS carbotec" est dédié
exclusivement à une utilisation dans le domaine du
modèle réduit. Une utilisation non conforme peut
entraîner des blessures graves.
• Lisez attentivement la notice d'utilisation avant la mise
en marche
• Avant chaque utilisation, vérifiez la bonne fixation du
moteur et de l'hélice
• Avant la mise en marche de votre propulsion, éloignez
toutes les petites pièces mobiles des environs de la
zone d'aspiration de l'hélice
• N'entrez pas en contact avec l'hélice en mouvement
avec vos doigts ou des parties de vos vêtements
• Ne faite jamais démarrer le moteur dans votre main
• Arrêtez immédiatement le moteur si vous percevez des
vibrations. Avant de remettre en marche votre turbine
trouvez la cause et éliminez la, si nécessaire équilibrez
l'hélice
• Veillez à toujours avoir assez de refroidissement de
l'unité de propulsion et n'empêchez jamais l'air de
Circuler
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Notice d'utilisation kit de propulsion „ANTARIS carbotec"
# 1-00732
# 1-00728
# 1-00893
K P
IT DE ROPULSION
# 31 6630
# 31 8579
5. M K
ONTAGE DU IT DE

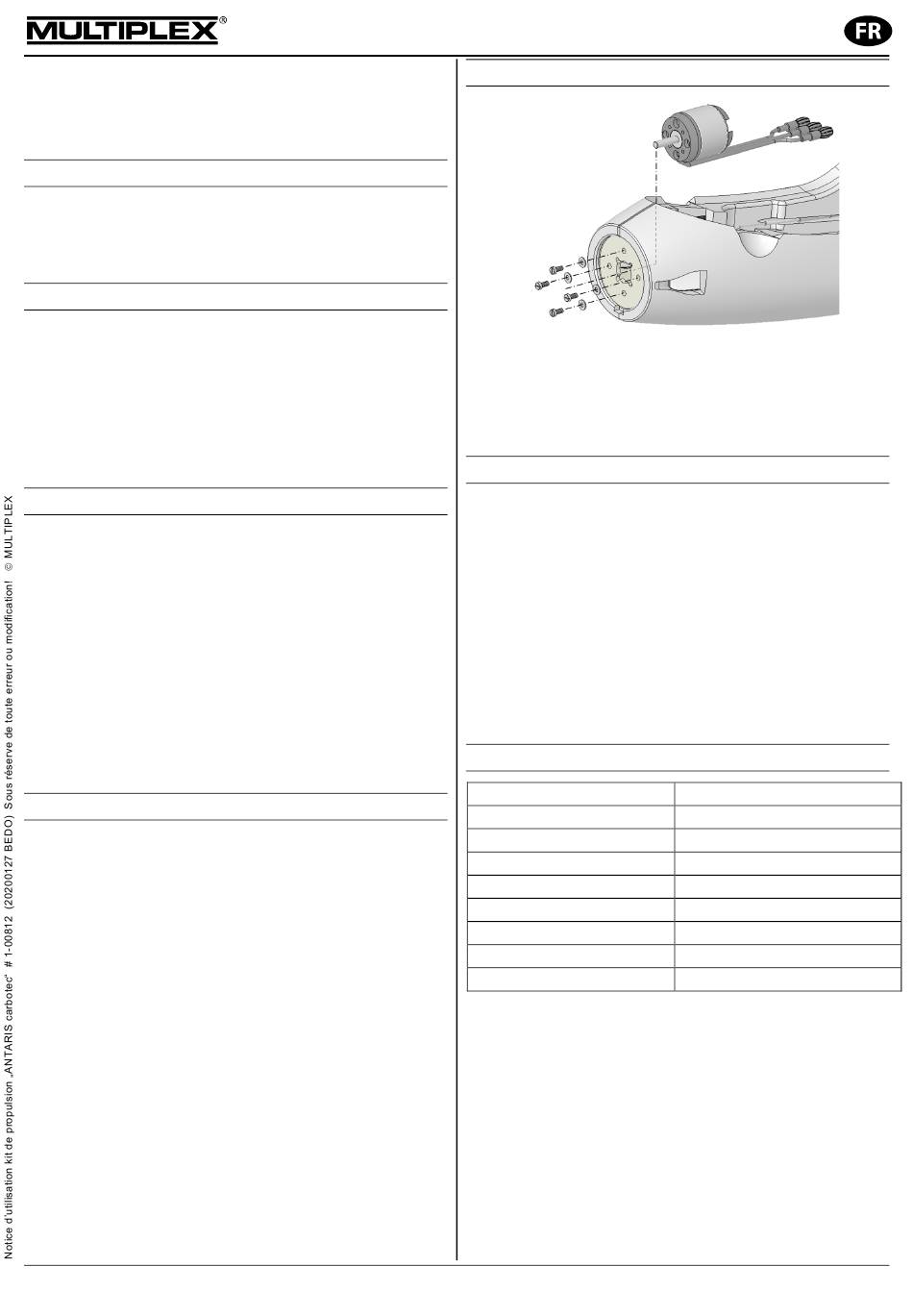

Montez le moteur
conformément à la notice de montage du modèle puis
calez le variateur dans le fuselage. Veillez à ce que les
fils d'alimentations ne frottent pas sur la cloche tournante
du moteur.
6. U K
TILISATION DU IT DE
1. Branchez dans n'importe quel ordre les trois câbles du
régulateur au moteur.
2. Reliez le régulateur au récepteur au travers du câble
UNI.
3. Mettez en marche votre émetteur et vérifiez que
l'élément de commande du moteur soit bien sur „OFF".
4. Branchez l'accu au régulateur.
5. Vérifiez le sens de rotation du moteur, celui-ci doit
tourner dans le sens des aiguilles d'une montre lorsque
vous regardez dans le sens de vol. Si cela n'est pas le
cas, débranchez l'accu de propulsion et inversez deux
des trois câbles alimentant le moteur.
7. D T
ONNEES ECHNIQUES DU
Type:
#
-1
Umin /V:
Nbr. d'éléments
Axe Ø:
Diamètre:
Longueur:
Poids:
Fixation:
Vous trouverez les notices de montage des moteurs
ROXXY sur Internet sous www.multiplex-rc.de.
P
ROPULSION
comme indiqué ci-dessus
P
ROPULSION
M ROXXY
OTEUR
ROXXY C42-50-620kv
1-00696
620
4S
5 mm
42,5 mm
43 mm
208 g
Ø 25 mm / 4 x M3
Page 1/2
