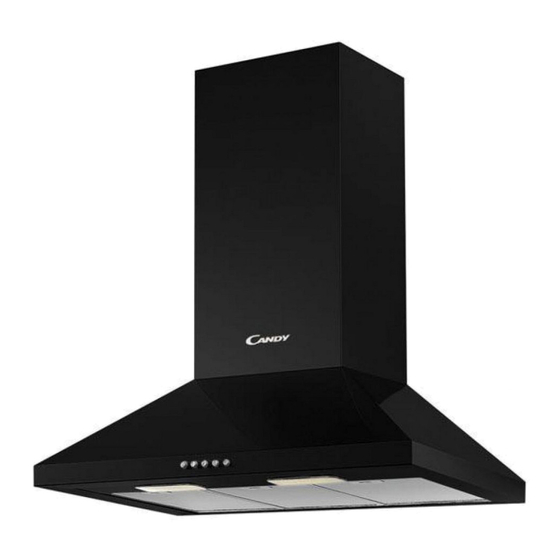

Candy CCE 16/1 X-07 Installation And User Manual
  1. Manuals
  2. Brands
  3. Candy Manuals
  4. Ventilation Hood
  5. CCE 16/1 X-07
  6. Installation and user manual

Candy CCE 16/1 X-07 Installation And User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

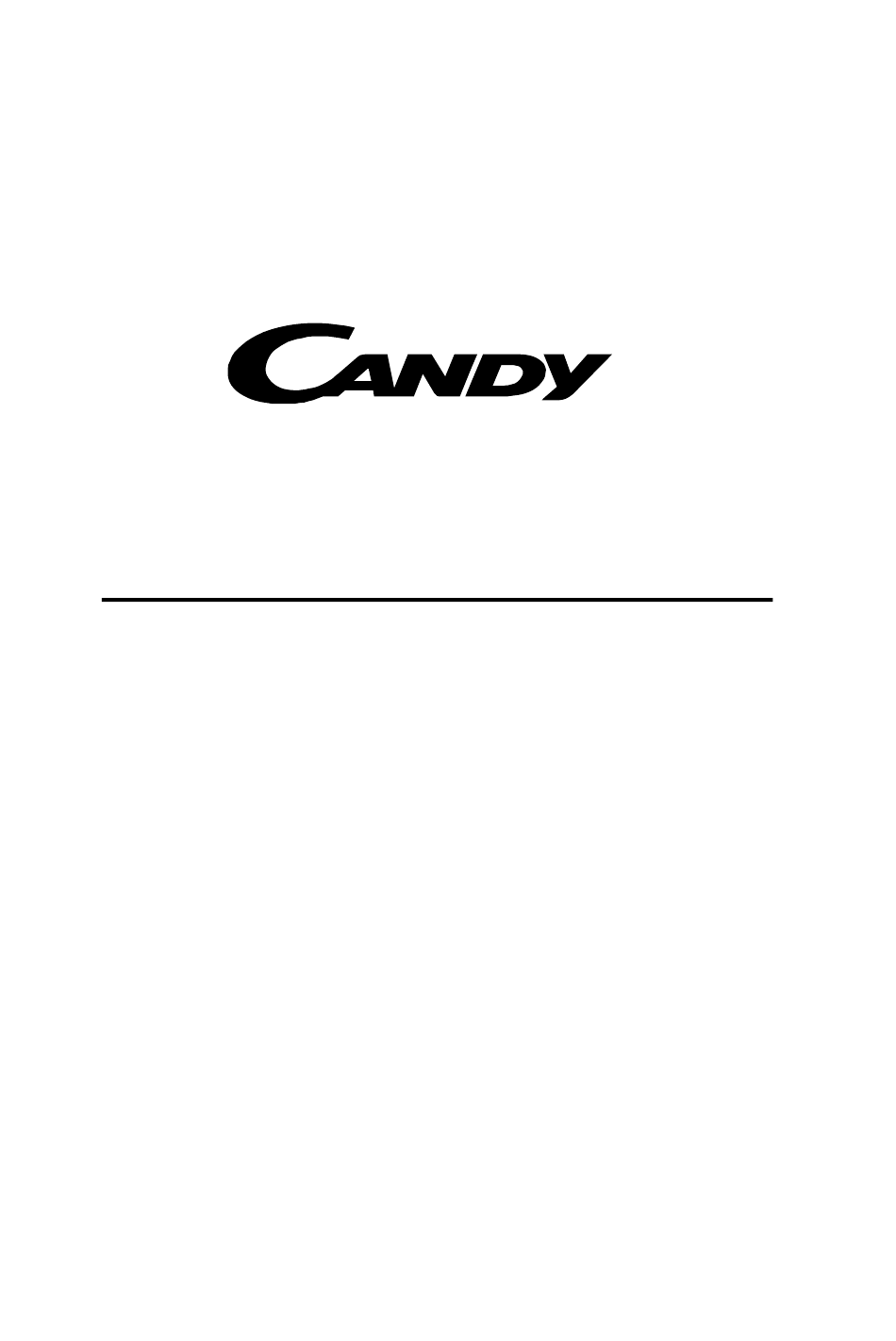

INSTALLATION AND USER'S MANUAL
Model
CCE 16/1 X-07
CCE 16/1N-07
CCE 16/1 W-07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CCE 16/1 X-07 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Candy CCE 16/1 X-07

Summary of Contents for Candy CCE 16/1 X-07

  • Page 1 INSTALLATION AND USER’S MANUAL Model CCE 16/1 X-07 CCE 16/1N-07 CCE 16/1 W-07...

  • Page 2: Table Of Contents

    CONTENT INTRODUCTION...............3 SAFETYPRECAUTION............3-4 WALL MOUNTING INSTALLATION........5-9 PREPARE FOR INSTALLATION..........5 INSTALLATION(VENTOUTSIDE)...........6-8 INSTALLATION(VENTINSIDE)..........9 ISLAND MODEL INSTALLATION..........10 MAINTENANCE..............10-11 TROUBLESHOOTING..............11 ENVIRONMENTALPROTECTION........11-12...

  • Page 3: Introduction

    INTRODUCTION Thank you for choosing this cooker hood. This instruction manual is designed to provide you with all required instructions related to the installation, use and maintenance of the appliance. In order to operate the unit correctlyand safety, please read this instruction manual carefully before installation and usage.
  • Page 4 other fuels; he air must not be discharged into a flue that is used for exhausting fumes from appliances burning gas or other fuels; Regulations concerning the discharge of air have to be fulfilled. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and...

  • Page 5: Wall Mountinginstallation

    WALL MOUNTINGINSTALLATION Prepare for installation: a. If you have an outlet to the outside,your cooker hood can be connected asbelow picture by means of an extraction duct (enamel, aluminum, flexible pipe or inflammable material with an interior diameter of 150mm) b.

  • Page 6: Installation(Ventoutside)

    2. Installation (Vent outside): Attention! Observe the warning in the instruction sheet concerning the operation of the appliance when air is discharged from the room. When the range hood and appliance supplied with energy other than electricity are simultaneously in operation, the negative pressure in the room must be not exceed 4 Pa (4×10 Bar) ...
  • Page 7  Fix the one-way-valve to the air outlet of the cooker hood. Then, attached the exhaust pipe onto the one-way-valve as shown below. Exhaust pipe Cooker hood  Chimney installation. For Tower model  By Put the inner chimney into upper chimney .Then pulling out the upper chimneyupwards.
  • Page 8  Sliding the chimney to adjust the chimney height. When the height you required is reached, then fix 2 pcs of 4x8mm screws onto the hole fixing with plate I as showed in below pictures.  Drill 2 x 8mm holes to accommodate the plate II. Screw and tighten the plate II onto the wall with 2 screws provided.

  • Page 9: Installation(Ventinside)

    Installation (Vent inside) If you do not have an outlet to the outside, exhaust pipe is not required andthe “ ”. installation is similar to the one show in section Installation (Vent outside) Activated carbon filter can be used to trap odors. In order to install the activated carbon filter, the grease filter should be detached first.

  • Page 10: Island Model Installation

    OPERATION Push button/Electronic button 1 Off button It’s used for turning off the fan. Low Speed button It’s used for Ventilation on the kitchen. It is suitable for simmering and cooking which do not make much steam. Medium Speed button Airflow speed is ideally for ventilation in standard cooking operation.

  • Page 11: Troubleshooting

    IV.Bulb Replacement 1.Switch the unit off and unplug the appliance. 2. Unscrew the incandescent bulb 3.Replace with the same type and rated bulb  E14 Incandescent Bulb: (220V E14 Max 28W). TROUBLESHOOTING Fault Cause Solution The fan blade is jammed. Light on, but fan Switch of the unit and repair by does not work...
  • Page 12 This appliance is marked according to the European directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE). By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
  • Page 13 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ И РУКОВОДСТВО ПО УСТАНОВКЕ МОДЕЛИ: CCE 16/1 X-07 CCE 16/1N-07 CCE 16/1 W-07...
  • Page 14 СОДЕРЖАНИЕ ВВЕДЕНИЕ ..................15 МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ..............15-16 НАСТЕННАЯ УСТАНОВКА ............17-20 ПОДГОТОВКА К УСТАНОВКЕ ............17 УСТАНОВКА (НАРУЖНОЕ ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ) ................18-20 УСТАНОВКА (РЕЦИРКУЛЯЦИЯ ВОЗДУХА) ........21 ЭКСПЛУАТАЦИЯ ................22 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..........22 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ......23 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ ..........23 ТЕХНИЧЕСКИЕ...

  • Page 15: Введение

    ВВЕДЕНИЕ Спасибо за Ваш выбор данной кухонной вытяжки. Это руководство содержит все необходимыеинструкции по установке, эксплуатации и техобслуживанию данного прибора. Перед установкой и эксплуатацией прибора внимательно прочтите данное Руководство для безопасного и правильного пользования. Кухонная вытяжка отличается элегантным дизайном и высококачественными...
  • Page 16 топливо, комнату нужно хорошо проветривать; Воздух из вытяжки не разрешается выводить  в дымоход, предназначенный для вытяжки паров от приборов, использующих газ или другое топливо; Необходимо соблюдать правила, касающиеся отвода воздуха. Данный прибор не предназначен для использования лицами (включая детей) с...

  • Page 17: Настенная Установка

    НАСТЕННАЯ УСТАНОВКА Подготовка к установке: a. При наличии выхода наружу, кухонную вытяжку можно подключить, как показано на рисунке, через вытяжной воздуховод (покрытая эмалью алюминиевая гибкая труба или пожароопасный материал внутренним диаметром 150 мм (не входит в комплект поставки)) b. Перед установкой выключите устройство и отсоедините его от электрической...

  • Page 18: Установка (Наружное Вентиляционное Отверстие)

    2. Установка (Наружное вентиляционное отверстие): Внимание! При выводе воздуха из помещения обязательно учитывайте приведенные в инструкции предупреждения по использованию прибора. При одновременной работе вытяжки и не электрического прибора, отрицательное давление в помещении не должно превышать 4 Па (4×10 бар)  Для...
  • Page 19  Закрепите клапан одностороннего действия на выпускном воздуховоде кухонной вытяжки. Затем прикрепите выхлопную трубу к клапану, как показано ниже. Выхлопная труба Кухонная вытяжка  Установка вытяжной трубы. Для вытяжек каминного типа  Вставьте верхнюю часть декоративного короба в нижнюю часть. Затем...
  • Page 20  Выровняйте верхнюю часть декоративного короба, сдвигая его. Отрегулировав короб по высоте, закрепите его двумя винтами размером 4х8 мм, вставив их в отверстия на пластине I, как показано ниже на рисунках. Пластина I  Для установки пластины II просверлите 2 отверстия размером 8 мм.

  • Page 21: Установка (Рециркуляция Воздуха)

    Установка (рециркуляция воздуха) При отсутствии вывода наружу вытяжная труба не нужна, установка проводится, « ». как показано в разделе Установка (наружное вентиляционное отверстие) Для улавливания запахов можно установить фильтр с активированным углем. Для установки фильтра с активированным углем сначала следует снять фильтр-жироуловитель.

  • Page 22: Эксплуатация

    ЭКСПЛУАТАЦИЯ Клавиши управления Кнопка отключения Используются для выключения вентилятора. Кнопка низкой скорости Используется для вентиляции на кухне. Подходит для кипячения на медленном огне и термического приготовления без большого количества пара. Кнопка средней скорости Скорость воздушного потока, идеальная для вентиляции при стандартной...

  • Page 23: Поиск И Устранение Неисправностей

    IV. Замена лампочки 1. Выключите питание прибора и выньте вилку из розетки. 2. Выкрутите лампу накаливания. 3. Замените лампой такого же типа и номинала  Лампа накаливания E14:(220 В, цоколь E14, макс. мощность 28 Вт). ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Причина...
  • Page 24 Настоящий прибор имеет маркировку соответствия требованиям Европейской директивы 2012/19/ЕС по утилизации электронного и электрического оборудования (WEEE). Соблюдая правила утилизации прибора, Вы поможете предотвратить возможное отрицательное воздействие на окружающую среду и здоровье человека, вызванное неправильной переработкой изделия. Маркировка на изделии указывает на то, что данный прибор запрещено утилизировать...

  • Page 25: Технические Характеристики

    Изделие сертифицировано в органе по сертификации продукции и услуг «РОСТЕСТ-МОСКВА», г. Москва. Получить копию сертификата соответствия Вы можете получить в магазине, где приобретался товар или написав запрос на электронную почту candymow@candy.ru СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Обслуживанием бытовой техники занимаются авторизированные сервисные центры. Сервисные центры: Россия...
  • Page 26 Полный список сервисных центров можно найти на сайте www.candy.ru в разделе «сервисное обслуживание» или уточнить по телефону 8 (800) 707-02-04 Производитель "Канди Гувер ГрупС.р.л. ", ВиаКомолли 16, 20861 Бругерио (Монца э Брианца), Италия Фабрики «ГуандунАтлан Электроник АпплаинсМануфекчер Ко. Лтд.» 29-1, ФуанИндастриал...
