Descrizione Generale
FILTRO PASSA ALTO: Permette di tagliare i bassi segnali di frequenza (subsonica). Questo filtro è molto utile per
4
gli altoparlanti di tipo woofer. In questi casi, i woofer non sono in grado di riprodurre le frequenze subsoniche che
potrebbero causare danni a seconda del volume e del tipo di musica eseguito. È regolato da 10 a 700Hz.
FILTRO PASSA BASSO: Questo comando varia la frequenza di taglio da 50Hz a 15Hz. Il filtro permette di far passare
5
soltanto il suono attraverso la frequenza di taglio.
BASSI: Questo comando fornisce un aumento o un'attenuazione di ±10dB in bassa frequenza. La frequenza centrale
6
è regolata a 45Hz.
MEDIO-BASSI: Questo comando fornisce un aumento o un'attenuazione di ±10dB in medio-bassa frequenza. La
7
frequenza centrale è regolata a 270Hz.
MEDIO-ALTI: Questo comando fornisce un aumento o un'attenuazione di ±10dB in medio-alta frequenza. La frequenza
8
centrale è regolata a 2KHz.
OVER CLIP ON/OFF: Con l'attivazione di questo pulsante, il LED si illuminerà fino al 15% in più rispetto la capacità finale.
9
USCITA ALTOPARLANTI: È un'uscita MONO, assicurarsi quindi di mantenere la corretta polarità dei collegamenti tra gli
10
altoparlanti e controllare l'impedenza minima. Utilizzare cavi con una misura minima di 8 AWG.
VENTOLE: Permettono la dispersione di aria calda dall'amplificatore.
12 13 17
ALIMENTAZIONE POSITIVA
14
misura minima di 2 AWG. È estremamente importante che un fusibile di protezione o un interruttore vengano usati
per questo cavo a una distanza di 30 cm dalla batteria. Il fusibile o l'interruttore dovrebbero, al minimo, eguagliare il
valore di massimo consumo di corrente causato dall'esecuzione di segnali musicali (consultare la tabella di specifiche
tecniche).
CONTROLLO REMOTO: Collegare il terminale Remoto all'uscita dell'antenna elettrico del lettore CD/MP3. Ciò
15
permetterà di accendere automaticamente l'amplificatore quando si attiva il lettore CD/MP3. È consigliato un cavo
con una misura di 20 AWG.
COLLEGAMENTO A TERRA
16
veicolo. (Nota: collegare sempre il cavo GND
LED DI ACCENSIONE (BLU): Questo LED si illuminerà quando viene attivato il segnale di controllo remoto dal lettore
18
CD/MP3.
LED PROTEZIONE (ROSSO): Questo LED si illuminerà per le seguenti ragioni. (consulta la tabella diagnostica sul retro):
19
a) Corto-circuito negli altoparlanti
b) Surriscaldamento
CLIP LED (ROSSO): Questo LED si illuminerà quando il segnale inizia a distorcersi.
20

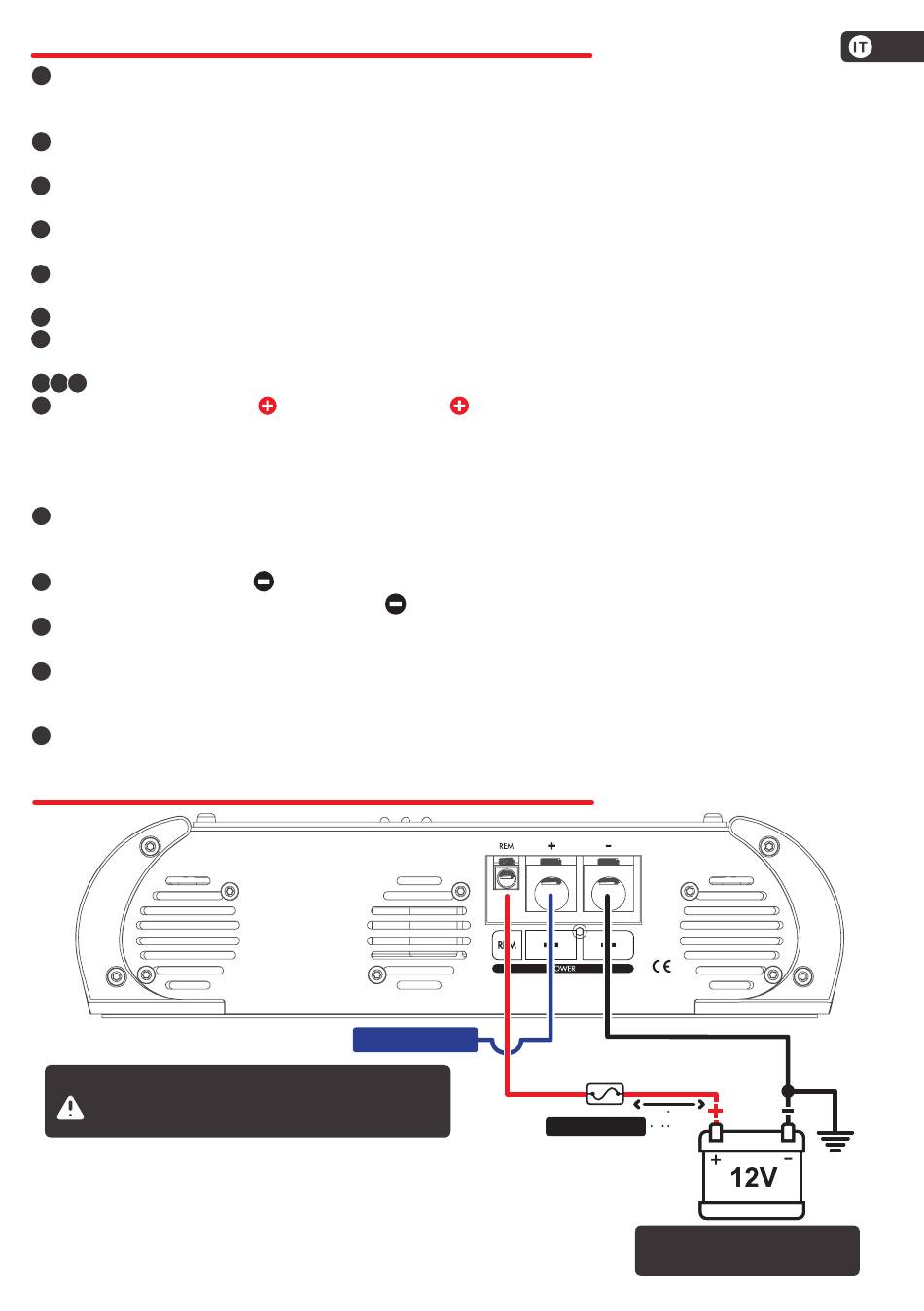

Installazione Dei Cavi Di Ingresso
ATTENZIONE:
un interruttore è obbligatorio, dato che
l'amplificatore non è provvisto di fusibili interni.
Per installare l'alimentazione elettrica, utilizzare cavi con una misura di 2 AWG. Il
cavo posititivo dovrebbe provenire direttamente dalla batteria, con un fusibile o
un interruttore posto a 30 cm. Il cavo negativo dovrebbe avere la stessa misura
del positivo ed essere avvitato allo chassis del veicolo, avendo cautela di evitare
pittura e polvere, che possono interferire con il flusso di corrente elettrica
causando perdita di potenza e interferenza nel suono.
: Collegare il terminale
: Utilizzare un cavo con una misura minima di 2 AWG. Collegare il cavo allo chassis del
c) Basso voltaggio batteria
d) Alto voltaggio batteria
REMOTE (REM)
l'uso di un fusibile o di
(+BAT) al terminale positivo della batteria (+12V) con una
del lettore o di altre apparecchiature allo stesso punto di terra).
Fusibile
220A
30 cm (max.)
USO RACCOMANDATO DELLA
BATTERIA AUSILIARIA.
GND
15
