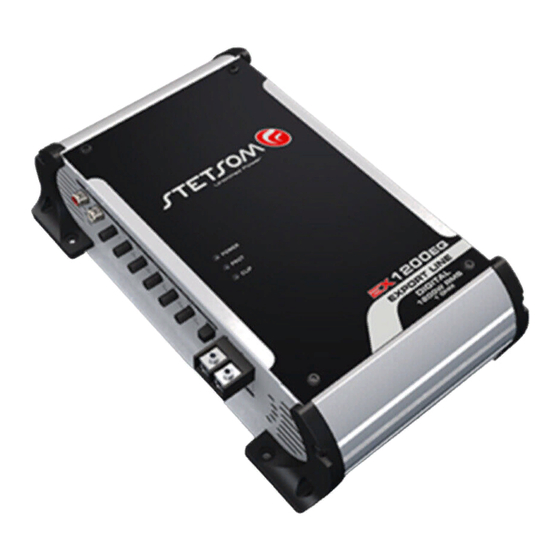

- Page 1 Amplifier Automotive Modelo / Model: 1200EQ MANUAL DO USUÁRIO USER MANUAL • MANUAL DE USUARIO • MANUALE UTENTE...
-
Page 2: Antes De Instalar
Português Introdução Muito obrigado por escolher um produto Stetsom! O amplificador escolhido foi desenvolvido com a mais avançada tecnologia para quem busca alto desempenho em sistemas de áudio com um ou mais alto-falantes e “paredões” em geral. Antes de instalar Leia atentamente este manual antes de usar o produto. - Page 3 Entrada, saída e controles de áudio saída de ar saída de ar 5 5.1 5.2 Entrada do sinal que será amplificado. Conecte ao rádio/player 1. INPUT: através de cabos RCA blindados e de qualidade para evitar ruídos indesejados. Controle do nível de sinal na entrada do amplificador que será 2.
- Page 4 Entrada de alimentação saída de ar saída de ar 9 10 11 Este ventilador irá funcionar de acordo com o volume do 8. COOLER: CD/DVD/MP3-Player, ou seja, quanto maior for o volume, maior será a velocidade do ventilador (FAN CONTROLLED BY AUDIO). Conecte ao terminal positivo 9.
-
Page 5: Leds Indicadores
LEDs indicadores Indica o funcionamento do POWER (LED azul): amplificador quando aceso. Indica que o PROT (LED vermelho superior): amplificador encontrou falhas em seu funcionamento e entrou no modo de proteção, forçando seu desligamento. Verifique na tabela de proteções abaixo a possível falha e religue o amplificador. Indica distorção do sinal CLIP (LED vermelho inferior): na saída do amplificador. - Page 6 Instale-os o mais próximo possível da bateria. A instalação deve ser feita somente por profissionais qualificados e com o produto DESLIGADO. POSITIVO: NEGATIVO: Cabo de 13,3mm2 Cabo de 13,3mm2 Acionamento Fusível Remoto: 0,75mm2 STETSOM Rádio / Player RECOMENDADO USO DE BATERIA AUXILIAR. Bateria...
-
Page 7: Solução De Problemas
Cabos RCA Acionamento Remoto: 0,75mm2 Alto-falantes: STETSOM Cabos de 4mm2 Rádio / Player Verifique a impedância mínima suportada pelo amplificador Solução de problemas NÃO LIGA: • Verifique se os cabos estão conectados corretamente. Assegure-se que todas as conexões têm contato elétrico e mecânico. - Page 8 ▪ Alto-falantes ou cabos em curto, cheque os alto-falantes, cabos e conexões. DISTORÇÕES NO SOM: ▪ Os alto-falantes podem estar sobrecarregados ou com defeito, diminua o nível e refaça o ajuste de nível. Esse ajuste pode ser regulado da seguinte forma: a) No rádio/player, coloque um sinal musical qualquer e posicione o volume em 80% do máximo (se o máximo do volume do rádio/player é...
-
Page 9: Especificações Técnicas
Peso: 1,7 Kg Os dados aferidos são baseados em equipamentos do laboratório da STETSOM. Referência de teste em frequência de 1KHz com THD+N à ≤10% em impedâncias referentes a indicada em cada aferição. Os componentes eletrônicos e o processo fabril podem apresentar variações de... -
Page 10: Termo De Garantia
Termo de garantia A STETSOM, através da sua rede de Assistência Técnica Autorizada, garante ao comprador dos produtos serviço de Assistência Técnica sem custo de substituição dos componentes ou partes, bem como mão de obra necessária para reparos de eventuais defeitos devidamente constatados como sendo de fabricação. -
Page 11: Before Installing
English Introduction Thank you so much for choosing a Stetsom product! The chosen amplifier has been developed with the most advanced technology for those who are looking for high performance audio systems with one or more speakers and “pro car audio” system. - Page 12 Input, output and audio controls ventilation ventilation 5 5.1 5.2 Input of the signal to be amplified. Connect to the radio/player 1. INPUT: through high quality shielded RCA cables to prevent unwanted noise. Signal level control in the amplifier input. 2.
-
Page 13: Power Input
Power input ventilation ventilation 9 10 11 This fan will operate according to the volume of the CD/DVD/ 8. COOLER: MP3 player. The higher the volume, the higher speed at which the fan will run (FAN CONTROLLED BY AUDIO). Connect to the positive battery 9. - Page 14 Indicators LED Indicates amplifier operation POWER (blue LED): when it is on. Indicates that the amplifier PROT (top red LED): encountered malfunctions and entered protection mode, forcing it to shut down. Verify in the protection table below the possible problem and turn on the amplifier again.
- Page 15 Install them as close to the battery as possible. Installation should only be done by qualified professionals with the product turned OFF. NEGATIVE: 6 AWG cable POSITIVE: 6 AWG cable Fuse Remote: 18 AWG STETSOM Radio / Player RECOMMENDED USE OF AUXILIARY BATTERY. Battery...
-
Page 16: Troubleshooting
RCA cables Remote: 18 AWG STETSOM Speakers: 11 AWG cables Radio / Player Check the minimum impedance supported by the amplifier. Troubleshooting AMPLIFIER DOES NOT TURN ON: • Verify that the cables are connected correctly. Make sure all connections have electrical and mechanical contact. - Page 17 SOUND DISTORTIONS: • The speakers may be overloaded or defective, lower the level and remake the level adjustment. This setting can be adjusted as follows: a) On the radio/player, place any musical signal and set the volume to 80% of the maximum (if the maximum volume of the radio /player is 45 (100%), set to 36 (80%).
-
Page 18: Technical Specifications
Weight: 3.74 lb The data measured are based on STETSOM laboratory equipment. Test reference in frequency from 1Khz with THD + N at ≤10% in impedances as indicated in each measurement. The electronic components and the manufacturing process may present manufacturing variations, thus leading... -
Page 19: Warranty Term
5. If you use installation techniques contrary to those given in the manual. QUESTIONS AND ADVICE: STETSOM offers Customer Services to answer questions and give advice about their products and services. Please contact us through the channels: Phone: BR +55 18 2104-9412 E-mail: —... - Page 20 Spanish Introduccion ¡Muchas gracias por elegir un producto Stetsom! El amplificador elegido fue desarrollado con la tecnología más avanzada para aquellos que buscan un alto rendimiento en sistemas de audio con uno o más altavoces y sistemas de sonido en general.
- Page 21 Entrada de audio, salida y controles salida de aire salida de aire 5 5.1 5.2 Entrada de la señal que se amplificará. Conéctese a la radio/ 1. INPUT: reproductor utilizando cables RCA blindados de calidad para evitar ruidos no deseados. Controle do nível de sinal na entrada do amplificador.
- Page 22 Fuente de alimentación de entrada salida de aire salida de aire 9 10 11 Este ventilador funcionará de acuerdo con el volumen del 8. COOLER: reproductor de CD/DVD/MP3, es decir, cuanto mayor sea el volumen, mayor será la velocidad del ventilador (FAN CONTROLLED BY AUDIO). Conéctelo al terminal positivo de la 9.
-
Page 23: Indicadores Led
Indicadores LED Indica el funcionamiento del POWER (LED azul): amplificador cuando está encendido. Indica que el amplificador PROT (LED rojo superior): encontró fallas y entró en modo de protección, lo que lo obligó a apagarse. Consulte la tabla de protección a continuación para ver el posible problema y vuelva a encender el amplificador. -
Page 24: Instalación
Instálelos lo más cerca posible de la batería. La instalación solo debe ser realizada por profesionales calificados con el producto APAGADO. POSITIVO: NEGATIVO: Cables de 13,3mm2 Cables de 13,3mm2 Activación Fusible Remota: 0,75mm2 STETSOM Radio / Receptor USO RECOMENDADO BATERÍA AUXILIAR Bateria... -
Page 25: Solucion De Problemas
Cables RCA Activación Remota: 0,75mm2 STETSOM Altovoces: Cables de 4mm2 Radio / Receptor Verifique la impedancia mínima admitida por el amplificador Solucion de problemas EL PRODUCTO NO SE ENCIENDE: ▪ Compruebe que los cables estén conectados correctamente. Asegúrese de que todas las conexiones tengan contacto eléctrico y mecánico. - Page 26 ▪ Altavoces o cables en corto, verifique los altavoces, cables y conexiones. DISTORCIONES DE SONIDO: ▪ Los altavoces pueden estar sobrecargados o defectuosos, bajar el nivel y rehacer el ajuste de nivel. Este ajuste se puede ajustar de la siguiente manera: a) En la radio/reproductor, coloque cualquier señal musical y ajuste el volumen al 80% del máximo (si el volumen máximo de la radio/reproductor es 45 (100%), ajuste a 36 (80%).
-
Page 27: Especificaciones Tecnicas
Peso: 1,7 Kg Los datos obtenidos se basan en equipos de laboratorio de STETSOM. Referencia de prueba en frecuencia de 1Khz con THD+N al ≤10% en impedancias referentes a la indicada en cada medición. Los componentes electrónicos y el proceso fabril pueden presentar variaciones de fabricación,... -
Page 28: Información De Garantía
Información de Garantía STETSOM, a través de su red de Asistencia Técnica Autorizada, garantiza al comprador de los productos, el servicio de Asistencia Técnica sin costos de sustitución de los componentes o piezas, así como mano obrera necesaria para arreglos de eventuales defectos debidamente constatados como siendo desde su fabricación. -
Page 29: Prima Dell'installazione
Italian Introduzione Grazie mille per aver scelto un prodotto Stetsom! L’amplificatore scelto è stato sviluppato con la tecnologia più avanzata per coloro che cercano alte prestazioni in sistemi audio con uno o più altoparlanti e sistemi audio in generale. Prima dell’installazione Leggere attentamente questo manuale prima di utilizzare il prodotto. - Page 30 Ingresso, uscita e controlli audio uscita dell’aria uscita dell’aria 5 5.1 5.2 Ingresso del segnale che verrà amplificato. Collegare alla radio/ 1. INPUT: lettore utilizzando cavi RCA schermati di qualità per evitare rumori indesiderati. Controllo del livello del segnale all’ingresso dell’amplificatore. 2.
- Page 31 Potenza assorbita uscita dell’aria uscita dell’aria 9 10 11 Questa ventola funziona secondo il volume della / 8. PIÙ FRESCO: lettore CD/DVD/MP3. Più alto è il volume, la velocità più elevata a cui il ventilatore funzionerà. Il sistema di ventilazione è controllato da audio (FAN CONTROLLED BY AUDIO).
-
Page 32: Led Di Segnalazione
LED di segnalazione Indica funzionamento POWER (LED blu): dell’amplificatore quando è acceso. Indica che l’amplificatore PROT (LED rosso superiore): ha riscontrato malfunzionamenti ed è entrato in modalità di protezione, costringendolo a spegnersi. Controllare la tabella di protezione sotto per il possibile problema e riaccendere l’amplificatore. -
Page 33: Installazione
Installarli il più vicino possibile alla batteria. L’installazione deve essere eseguita da professionisti qualificati con il prodotto spento. POSITIVO: NEGATIVO: Cavo di 6 AWG Cavo di 6 AWG Attivazione Fusibile remota: 18 AWG STETSOM Radio / Lettore UTILIZZO CONSIGLIATO BATTERIA AUSILIARIA Batteria... -
Page 34: Risoluzione Dei Problemi
Cavi RCA Attivazione remota: 18 AWG Altoparlanti STETSOM Cavi di 11 AWG Radio / Lettore Controllare l’impedenza minima supportata dall’amplificatore Risoluzione dei problemi IL PRODOTTO NON SI ACCENDE: ▪ Verificare che i cavi siano collegati correttamente. Assicurarsi che tutti i collegamenti abbiano contatti elettrici e meccanici. - Page 35 ▪ Casse o cavi in corto, controllare gli altoparlanti, i cavi e le connessioni. DISTORSIONI SONORA: ▪ Gli altoparlanti potrebbero essere sovraccarichi o difettosi, abbassare il livello e ripetere la regolazione del livello. Questa regolazione può essere regolata come segue: a) Sulla radio / lettore, posizionare qualsiasi segnale musicale e impostare il volume sull’80% del massimo (se il volume massimo della radio / lettore è...
-
Page 36: Specifiche Tecniche
Peso: 3.74 lb I dati misurati si basano su apparecchiature del laboratorio STETSOM. Riferimento di prova a frequenza da 60Hz a 1KHz con THD + N a ≤1% in impedenze riferite a quella indicata in ciascuna misurazione. I componenti elettronici e il processo di fabbricazione possono variare nella... - Page 37 5. Installazione al di fuori delle specifiche fornite nel manuale tecnico.. DOMANDE E LINEE GUIDA: STETSOM offre un servizio clienti per rispondere a qualsiasi domanda e fornire suggerimenti e delucidazioni su servizi e prodotti. Vi preghiamo di contattarci tramite i nostri canali:...
-
Page 38: Eu Declaration Of Conformity (Doc)
Voltage Supply: 9.5A - 15V DC Current Range: 1A - 155A DC Current Range: 1A - 112A DC MADE IN BRAZIL MADE IN BRAZIL www.stetsom.com.br/certifications/ www.stetsom.com.br/certifications/ EX1200EQ_1--EUDoC2014-30-EU.pdf EX1200EQ_2--EUDoC2014-30-EU.pdf Do not use normal trash for this product in case of damage or end life. -
Page 39: Certificado De Garantia
Data da compra / Date of purchase: Mês / Ano de fabricação: Month / Year of manufacture: Revendedor / Carimbo: Reseller / Stamp: STETSOM INDUSTRIA ELETRÔNICA LTDA. - CNPJ: 61.974.911/0001-04 RUA MARIANO ARENALES BENITO, 645 - DISTRITO INDUSTRIAL - CEP 19043-130 PRESIDENTE PRUDENTE - SP... - Page 40 STETSOMBRASIL GRUPOSTETSOM STETSOMBRASIL www.STETSOM.com.br...
