D-Link DCS-4705E Quick Installation Manual

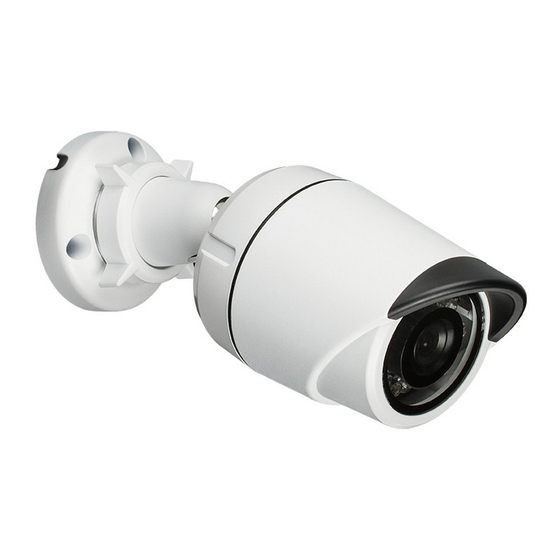

Vigilance 5 megapixel h.265 outdoor bullet camera
Hide thumbs Also See for DCS-4705E:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Vigilance 5 Megapixel H.265 Outdoor Bullet Camera
5 Мп внешняя сетевая камера, день/ночь,
с ИК-подсветкой до 30 м, РоЕ и WDR
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-4705E
Quick Installation Guide
Краткое руководство по установке
КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DCS-4705E and is the answer not in the manual?

Questions and answers

Related Manuals for D-Link DCS-4705E

Summary of Contents for D-Link DCS-4705E

  • Page 1 5 Мп внешняя сетевая камера, день/ночь, с ИК-подсветкой до 30 м, РоЕ и WDR This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-4705E Quick Installation Guide Краткое руководство по установке КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ...

  • Page 2: Package Contents

    User Manual which is available on the CD included in this package or from the D-Link support website. Package Contents ƒ DCS-4705E Vigilance 5 Megapixel H.265 Outdoor Bullet Camera ƒ Cable Waterproofing Connector ƒ Rubber Power Connector Plug ƒ...

  • Page 3: Hardware Overview

    Ethernet Jack Power Connector RJ-45 connector for Ethernet, can Connects to an optional 12 V / 1.5 A power also be used to power the camera adapter (not included) using Power over Ethernet (PoE) D-Link DCS-4705E Quick Installation Guide...

  • Page 4: Configuring The Camera

    Insert the DCS-4705E CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\ autorun.exe, where D: represents the drive letter of your CD-ROM drive.
  • Page 5 Take a moment to confirm your settings and click Restart. Viewing Your Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu (Start > D-Link > Setup Wizard SE). Select the camera and click Link to access the web configuration.

  • Page 6: Mounting Instructions

    When you are finished, turn the adjustment ring clockwise to tighten it. If you need to waterproof your installation, please continue to the next page. D-Link DCS-4705E Quick Installation Guide...

  • Page 7: Waterproofing Your Installation

    RJ-45 plug onto the cable. Connect the RJ-45 plug into the Ethernet connector, then screw the waterproof connector to the Ethernet connector by turning it about a half-turn clockwise. D-Link DCS-4705E Quick Installation Guide...

  • Page 8: Additional Information

    Additional Information Additional help and product information is available online at http://www.dlink.com. Warranty Information Please visit http://warranty.dlink.com/ for warranty information for your region. D-Link DCS-4705E Quick Installation Guide...

  • Page 9: Краткое Руководство По Установке

    Краткое руководство по установке Данное руководство содержит основные инструкции по установке камеры DCS-4705E в сети. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link. Комплект поставки ƒ Внешняя сетевая камера DCS-4705E ƒ...
  • Page 10 Разъем питания Разъем RJ-45 для подключения Разъем для подключения 12 В / 1,5 А Ethernet-кабеля, а также для подачи адаптера питания (адаптер не входит питания камеры по технологии Power в комплект поставки) over Ethernet (PoE) D-Link DCS-4705E Quick Installation Guide...
  • Page 11 Настройка с помощью Мастера установки Вставьте компакт-диск для DCS-4705E в привод CD-ROM, чтобы начать установку. Если на компьютере отключена функция автозапуска или запуск не произошел автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: - имя привода CD-ROM. Нажмите Setup Wizard, чтобы начать установку.
  • Page 12 Подождите несколько минут для сохранения настроек и нажмите кнопку Restart. Просмотр изображения камеры через Web-браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к Web-настройкам.

  • Page 13: Монтаж Камеры

    только Ethernet-кабель. Чтобы отрегулировать положение камеры, ослабьте кольцо регулировки, повернув его против часовой стрелки. Затем задайте камере требуемое положение и поверните кольцо по часовой стрелке для фиксации. Если требуется обеспечить водонепроницаемость камеры, перейдите на следующую страницу. D-Link DCS-4705E Quick Installation Guide...
  • Page 14 разъем RJ-45, как показано на рисунке. Протяните Ethernet-кабель через водонепроницаемый коннектор, как показано на рисунке. Далее вставьте кабель в коннектор RJ-45 и обожмите. Соедините коннектор с разъемом RJ-45. Закрутите водонепроницаемый коннектор, повернув его приблизительно на пол-оборота по часовой стрелке. D-Link DCS-4705E Quick Installation Guide...
  • Page 15 используйте входящую в комплект поставки резиновую заглушку для разъема питания. Если подача питания на камеру осуществляется с помощью адаптера питания (не входит в комплект поставки), используйте специальную ленту для герметизации с целью предотвращения попадания влаги на соединение. D-Link DCS-4705E Quick Installation Guide...
  • Page 16 • PPPoE • ICMP • Bonjour • DHCP-клиент • UPnP port forwarding • NTP-клиент (D-Link) • RTP/RTSP/RTCP • DNS-клиент • Фильтрация IP-адресов • DDNS-клиент • Multicast • SMTP-клиент • SNMP v1/v2c/v3 • Соответствие ONVIF • QoS/CoS D-Link DCS-4705E Quick Installation Guide...
  • Page 17 • Хранения: от -20 до 70 °C Влажность • При эксплуатации: от 20% до 80% (без конденсата) • При хранении: от 5 до 95% (без конденсата) Сертификаты • CE • FCC • CE LVD • RCM • ICES D-Link DCS-4705E Quick Installation Guide...
  • Page 18 Год: A - 2010, B - 2011, …, G - 2016, H - 2017, I - 2018, J - 2019. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. D-Link DCS-4705E Quick Installation Guide...

  • Page 19: Техническая Поддержка

    Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...

  • Page 20: Комплект Постачання

    КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ Цей посібник містить основні інструкції зі встановлення камери DCS-4705E в мережі. Для отримання додаткової інформації про налаштування камери, будь ласка, зверніться до керівництва користувача на CD-диску з комплекту постачання або на Web-сайт D-Link. Комплект постачання ƒ 5 Мп зовнішня мережева камера, день/ніч, з ІЧ-підсвічуванням до...
  • Page 21 до заводських Ethernet-роз'єм Роз'єм живлення Роз'єм RJ-45 для підключення Ethernet Роз'єм для підключення 12В/1,5А -кабелю, а також для подачі живлення адаптера живлення (адаптер не камери за технологією Power over входить в комплект постачання) Ethernet (PoE) D-Link DCS-4705E Quick Installation Guide...
  • Page 22 Налаштування за допомогою Майстра встановлення Вставте компакт-диск для DCS-4705E в привід CD-ROM, щоб почати встановлення. Якщо на комп'ютері відключена функція автозапуску або запуск не відбувся автоматично, натисніть Пуск> Виконати. Введіть D:\autorun.exe, де D: - назва приводу CD-ROM. Натисніть Setup Wizard, щоб почати...
  • Page 23 Зачекайте кілька хвилин для збереження налаштувань і натисніть кнопку Restart. Перегляд зображення камери через Web-браузер Виберіть ярлик D-Link Setup Wizard SE в стартовому меню Windows (Пуск > D-Link > Setup Wizard SE). Виберіть камеру та натисніть кнопку Link для доступу до Web-налаштувань.
  • Page 24 підключіть тільки Ethernet-кабель. Щоб відрегулювати положення камери, ослабте кільце регулювання, повернувши його проти годинникової стрілки. Потім задайте камері потрібне положення і поверніть кільце за годинниковою стрілкою для фіксації. Якщо потрібно забезпечити водонепроникність камери, перейдіть на наступну сторінку. D-Link DCS-4705E Quick Installation Guide...
  • Page 25 RJ-45, як показано на малюнку. Протягніть Ethernet-кабель через водонепроникний конектор, як показано на малюнку. Далі вставте кабель в конектор RJ-45 і обтисніть. З'єднайте конектор з роз'ємом RJ-45. Закрутіть водонепроникний конектор, повернувши його приблизно на півоберта за годинниковою стрілкою. D-Link DCS-4705E Quick Installation Guide...
  • Page 26 технологією PoE, для роз'єму живлення використовуйте гумову заглушку, яка входить в комплект постачання. Якщо живлення на камеру подається за допомогою адаптера (не входить в комплект постачання), використовуйте спеціальну стрічку для герметизації з метою запобігання потрапляння вологи на з'єднання. D-Link DCS-4705E Quick Installation Guide...
  • Page 27 Оновлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої корпорації. Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну. Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через Інтернет. ДЛЯ КЛІЄНТІВ D-LINK НА ТЕРИТОРІЇ УКРАЇНИ ТЕХНІЧНА ПІДТРИМКА ЧЕРЕЗ ІНТЕРНЕТ...
