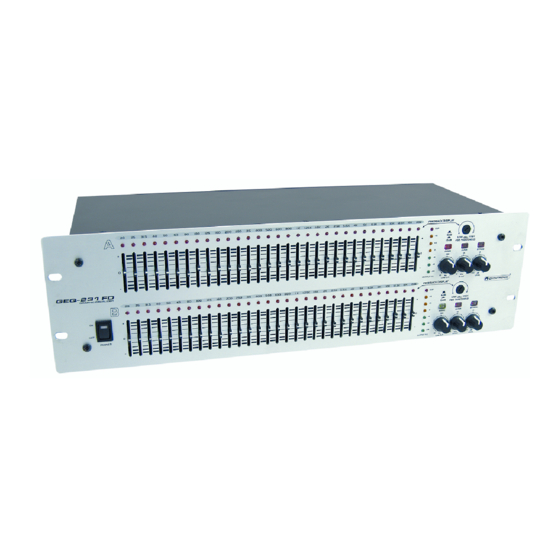

Omnitronic GEQ-231 FD User Manual

2 x 31 band equalizer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

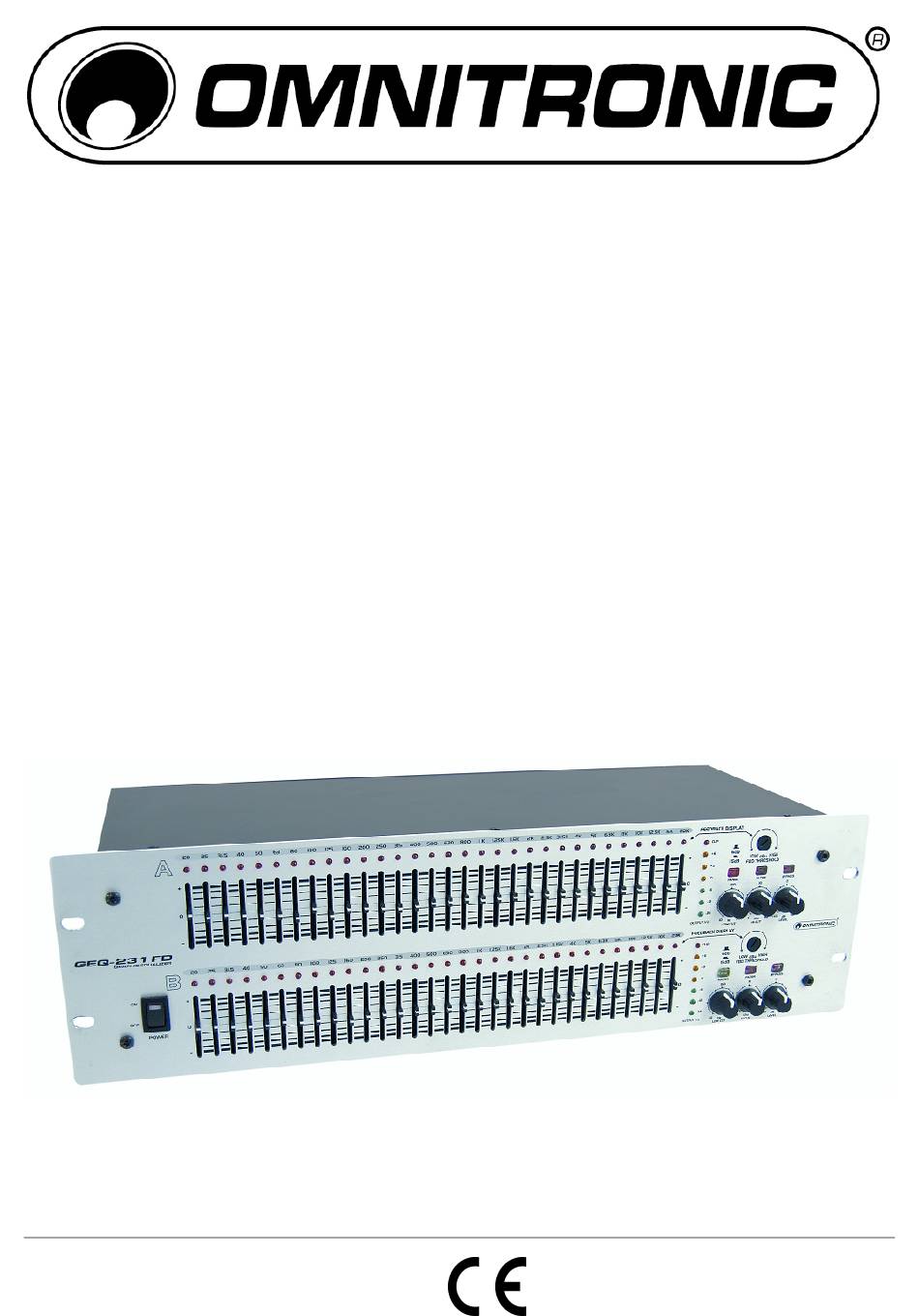

GEQ-231 FD
2 x 31 band equalizer
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER'S MANUAL
USER'S MANUAL
USER'S MANUAL
USER'S MANUAL
MODE D'EMPLOI
MODE D'EMPLOI
MODE D'EMPLOI
MODE D'EMPLOI
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GEQ-231 FD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Omnitronic GEQ-231 FD

Summary of Contents for Omnitronic GEQ-231 FD

  • Page 1 USER'S MANUAL USER'S MANUAL USER'S MANUAL MODE D'EMPLOI MODE D'EMPLOI MODE D'EMPLOI MODE D'EMPLOI GEQ-231 FD 2 x 31 band equalizer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures!

  • Page 4: Table Of Contents

    Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: www.omnitronic.com 4/28 10355545_V_1_0.DOC...

  • Page 5: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC GEQ-231 FD entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 6: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

  • Page 7: Bestimmungsgemässe Verwendung

    Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen. In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen.

  • Page 8: Gerätebeschreibung

    Der OMNITRONIC Equalizer ist für den professionellen Anwendungsbereich vorgesehen. Die Anschlüsse befinden sich auf der Rückseite des Gerätes, die Bedienelemente befinden sich auf der Frontseite. Die Ein- und Ausgänge des OMNITRONIC Equalizers sind mit Klinkenbuchsen, XLR-Einbaukupplungen und -steckern und Klemmleisten ausgestattet.

  • Page 9: Inbetriebnahme

    Die Ausgänge Ihres OMNITRONIC Equalizers sind mit XLR- und Klinkenbuchsen und Klemmleisten ausgestattet. NETZANSCHLUSS Der OMNITRONIC Equalizer darf erst dann ans Stromnetz angeschlossen werden, wenn sichergestellt ist, dass die richtige Netzspannung (230 V) vorhanden ist. Ihr Gerät ist mit einer T 0,5 A, 250 V Sicherung abgesichert.
  • Page 10 Es ist somit offensichtlich, dass wenn nur die Lautstärke der Flöte ohne die Bassgitarre erhöht werden soll, der Regler für die Höhen (treble) aufgedreht werden muss. Die Flöte beansprucht nur einen kleinen Frequenzbereich, der von dem Höhenregler eingestellt werden kann. Im Bereich der Höhenregelung befindet sich auch der Frequenzbereich des Gesanges. Diese beanspruchen einen ähnlich nahe liegenden Frequenzbereich wie eine Flöte, nur etwas tiefer.

  • Page 11: Bedienung

    BEDIENUNG Frontseite 1. NETZSCHALTER - Schaltet Ihren Equalizer an und aus. Versichern Sie sich, dass der Equalizer vor den Verstärkern angeschaltet wird, um den Einschalt(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt Ihre Lautsprecher und Endstufen vor Beschädigung. 2.

  • Page 12: Reinigung Und Wartung

    Rückseite 1. EINGANGS-/AUSGANGSBUCHSEN CH-1 2. EINGANGS-/AUSGANGSBUCHSEN CH-2 3. GROUND LIFT-Schalter 4. NETZANSCHLUSS mit SICHERUNGSHALTER - Stecken Sie hier die Netzleitung ein. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch.

  • Page 13: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 10 W Eingangsimpedanz: 10/20 kOhm (unsymm./symm.) Ausgangsimpedanz: 300/150 kOhm (unsymm./symm.) Anschlussbuchsen: XLR, Klinke, Klemmleiste Geräuschspannungsabstand: >95 dB Übersprechen: >90 dB Klirrfaktor: <0,01 % Frequenzbereich: 20 Hz - 20 kHz, ±0,5 dB Ausgangsregelung: -∞...

  • Page 14: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC GEQ-231 ML. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 15: Safety Instructions

    SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

  • Page 16: Operating Determinations

    running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately.

  • Page 17: Description

    DESCRIPTION The OMNITRONIC Equalizer is designed for professional application. The inputs and outputs are located on the rear panel, the gain controls on the front panel. Occupation balanced XLR-connection: Balanced use with XLR connectors 1 = Ground / Shield 2 = Hot (+)

  • Page 18: Starters' Guide To Equalizers

    The outputs of your OMNITRONIC GEQ-231 FD are equipped with 6.35 jacks, XLR and screw connectors. CONNECTION TO THE MAINS Connect the OMNITRONIC GEQ-231 FD only after having made sure that the right voltage (230 V) is available. This device features a T 0.5 A, 250 V fuse.

  • Page 19: Operation

    In the recording studio and on stage, graphic equalizers are generally used for three distinct purposes: 1.) ROOM EQUALIZATION: Every room adds its own "character" to the sound of music played in it because of the way the walls, floors, ceilings, furnishings and people absorb or reflect the sound waves. Every room boosts some frequencies and attenuates others in this way.

  • Page 20: Cleaning And Maintenance

    8. LOW CUT Control - Allows you to determine the lower cutoff frequency. The high pass filter can be set from 10 to 400 Hz. Use this filter as a tool to limit the frequency frange to be processed. 9. HI CUT Control - Allows you to adjust the upper cutoff frequenc y. The low pass filter can be set from 4 to 30 kHz.

  • Page 21: Technical Specifications

    Replacing the fuse If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before replacing the fuse, unplug mains lead. Procedure: Step 1: Open the fuseholder on the rearpanel with a fitting screwdriver. Step 2: Remove the old fuse from the fuseholder.

  • Page 22: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un OMNITRONIC GEQ-231 ML. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le GEQ-231 FD de son emballage.
  • Page 23 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...

  • Page 24: Emploi Selon Les Prescriptions

    Tenir les enfants et les novices éloignées de l'appareil. ATTENTION: Un volume d'écoute trop élevé peut causer des troubles auditifs! L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien. L'entretien et les réparations doivent être effectués par un technicien compétent! EMPLOI SELON LES PRESCRIPTIONS Cet appareil est un egalisateur professionel pour modifier les fréquences du signal audio.

  • Page 25: Quelques Conseils Aux Débutants

    Les entrées de votre OMNITRONIC GEQ-231 FD sont équipés avec douilles de jack 6,3 mm et XLR et borniers. Raccords de sortie Les sorties de votre OMNITRONIC GEQ-231 FD sont équipés avec douilles de jack 6,3 mm et XLR et borniers. Connexion au secteur Brancher le OMNITRONIC GEQ-231 FD seulement au réseau après avoir assuré...

  • Page 26: Maniement

    1.) EGALISATION DE LA PIÈCE: chaque pièce à son propre son et c'est pourquoi on utilise un équaliseur pour compenser ou eventuellement augmenter les fréquences. 2.) CONTRÔLE DU FEEDBACK: Il est difficile sans équaliseur d'éliminer les larsens ou retour feedback. Avec, on peux travailler la fréquence incriminée.

  • Page 27: Nettoyage Et Maintenance

    1. DOUILLES D'ENTRÉE/DE SORTIES CH-1 2. DOUILLES D'ENTRÉE/DE SORTIES CH-2 3. Commutateur GROUND LIFT 4. CONNEXION DE TENSION avec PORTE-FUSIBLE - Connecter le câble d'alimentation ici. NETTOYAGE ET MAINTENANCE DANGER DE MORT! Toujours débrancher avant de proceder à l'entretien! L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide.

  • Page 28: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: 10 W Impedance d'entrée: 10/20 kOhm (uns./symm.) Impedance de sortie: 300/150 kOhm (uns./symm.) Entrées et sorties audio: XLR; 6,3 mm jack; borniers Bande de fréquences: 20 Hz - 20 kHz, ±0.5 dB Rapport s/n: >95 dB Crosstalk:...
